なぜ半管状リベットがジョイントの信頼性を向上させるのでしょうか?

記事の要約: 半管状リベットは、再現可能な強度、きれいな外観、および大量のボルトやねじの選択が不適切な場合に発生する可能性のある緩みのない迅速な組み立てが必要な場合に頼りになる締結具です。この詳細なガイドでは、半管状リベットの仕組み、半管状リベットで解決される最も一般的な顧客の問題点 (接合部の緩み、プラスチックの亀裂、腐食、クリンチの不一致)、および製品が検査に合格し長持ちするのに役立つ実際的な設計ルールについて詳しく説明します。また、適切なリベットを自信を持って指定するのに役立つ、選択チェックリスト、比較表、取り付けのヒント、FAQ も掲載されています。

概要の概要

• 基本:半管状リベットとは何か、またどのようにして接合部を形成するのか。
• 問題点:実際の製品でよくある障害とその修正。
• 選択：サイズ、グリップレンジ、ヘッドスタイル、素材、仕上げ。
• プロセス：穴のサイズ、工具、設定力、一貫性。
• 品質：出荷前に不良を阻止する検査項目。
• 決断：代わりに別のファスナーを使用する場合。
• 調達:安定性と能力を証明するためにサプライヤーに何を求めるか。

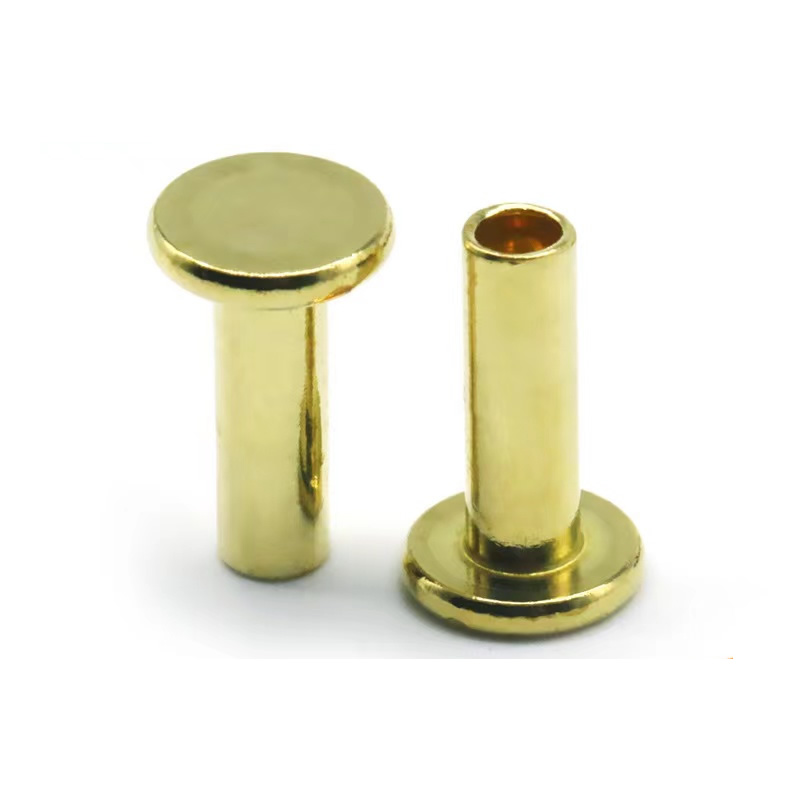

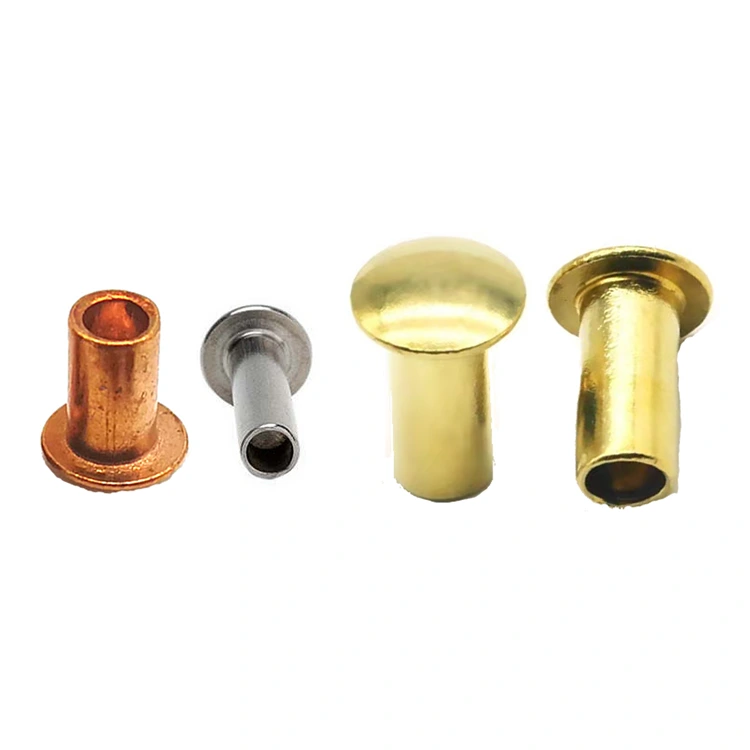

セミチューブラーリベットとは

セミチューブラーリベットは、尾端のシャンクが部分的に中空になっているリベットです。この小さな空洞は表面上の細部ではなく、これらのリベットが迅速かつ一貫して固定される理由です。取り付け中、設定ツールは中空端を外側に回転またはフレアさせ、部品を一緒にクランプする 2 番目の「ヘッド」 (クリンチと呼ばれることが多い) を形成します。

中実リベットよりも移動させる必要がある金属の量が少ないため、半管状リベットは通常、必要な設定力が低く、高速で取り付けることができます。そのため、サイクル タイム、再現性、きれいな仕上がりの外観が重要となる製造ラインに最適です。

• 重要なアイデア:中空テールは変形を抑制し、安定したクリンチ形成につながります。
• 一般的な用途:ヒンジ、ラッチ、小型機構、電化製品、自動車内装、電子機器ハウジング、革製品、軽量アセンブリ。
• 彼らが輝く場所:美しい外観と効率的な生産で強力なせん断性能が必要な場合。

お客様の問題点とセミチューブラーリベットがそれらをどのように解決するか

ほとんどの購入者は、朝起きて「リベットを選ぶ」ことに興奮しているわけではありません。彼らがそれらを選択するのは、組み立てが遅い、現場で部品が緩む、プラスチックに亀裂が入る、腐食が現れる、品質がバッチごとに異なるなど、何か問題があるからです。セミチューブラーリベットが最も一般的な頭痛にどのように対処するかは次のとおりです。

• 問題点 1: ネジは時間の経過とともに緩みます (振動、サイクリング、取り扱い)。
  半管状リベットは永久的な機械的接合を形成します。適切に設定すると、糸が戻る危険がなく、化学的な糸ロッカーに頼ることなく耐振動性が向上します。
• 問題点 2: 組み立て速度が遅すぎる、または人件費が上昇している。
  リベット締めを自動化および標準化できます。正しいツーリングと穴制御を使用すると、プロセスは「配置 + セット」となり、オペレーターのばらつきが軽減されます。
• 問題点 3: 外観上の問題 (傷、かさばるヘッド、不均一なクランプ)。
  外観の目的に合わせて、多くのヘッド スタイル (丸型、平坦、皿頭、トラス状のプロファイル) を選択できます。一貫したクリンチ ジオメトリにより、知覚品質も向上します。
• 問題点 4: プラスチックのひび割れや薄いシートの変形。
  半管状リベットは中実リベットよりも必要な力が少ないため、特にワッシャー、ブッシング、または制御されたフレア設定と組み合わせた場合、プラスチックや薄い金属により適しています。
• 問題点 5: 現実世界の環境における腐食と汚れ。
  材料と仕上げの選択は重要な要素です。ステンレスのオプション、メッキ鋼、またはアルミニウム/真鍮の選択は、湿度、塩害、電気的懸念、外観のニーズに合わせて行うことができます。
• 問題点 6: サプライヤーまたはバッチ間で品質が不安定。
  リベットは単純に見えますが、その一貫性は線材の品質、成形精度、使用時の熱処理、メッキ管理、寸法検査によって決まります。プロセス管理とトレーサビリティを備えたサプライヤーは、予期せぬ事態を軽減します。

適切な半管状リベットの選び方

「最良の」リベットとは、ジョイントの設計と製造の現実に一致するものです。以下のチェックリストを使用して、直径だけで選択し、後になってクリンチが一貫していない、またはジョイントが緩んでいると気づくという古典的な間違いを避けることができます。

• 1) 共同の目標を定義します。これは主にせん断抵抗、旋回運動、引き抜き抵抗、または外観のためですか?ヒンジ ピンは、剛性ブラケットとは異なる動作をします。
• 2) 材料の総厚さ (グリップ) を確認します。ワッシャーやブッシングを含め、リベットが固定するすべての層を追加します。
• 3) 直径を選択してください:一般に、直径が大きくなるとせん断強度と支持面積が向上しますが、より大きな穴が必要になり、目に見えるヘッドのサイズが大きくなる可能性があります。
• 4) シャンクの長さを設定します:長さは適切なクリンチ形成を可能にする必要があります。短すぎるとフレアが弱くなります。長すぎると座屈したり鋭利なエッジができたりする可能性があります。
• 5) ヘッドのスタイルを選択します。外観とクリアランスのニーズを一致させます。面一が重要な場合は、皿穴の設計を検討してください (そして、材料がそれをサポートできることを確認してください)。
• 6) 材質と仕上げを選択します。強度、耐食性、電気的適合性、コスト、美観のバランスを保ちます。
• 7) ツールとプロセスを一致させる:利用可能なリベット留め方法 (オービタル、ラジアル、インパクト、ロールセット) は、どの寸法と材料が最適に動作するかに影響します。

設計と設置のベストプラクティス

リベット接合部の良さは、その周りのシステム、つまり穴のサイズ、積み重ね、工具、プロセス制御によって決まります。拒否と返品を減らしたい場合は、これらの実際的なルールが面倒な作業を解決します。

• 穴の直径と真円度を制御します。サイズが大きすぎるホールや真円でないホールは、ぐらつきやクリンチの不安定の主な原因です。穴の品質は後付けではなく重要な要素として扱います。
• グリップ範囲を尊重します。スタックの厚さが異なる場合は、最も薄いスタックでもしっかりとしたクリンチを形成できるリベットの長さを指定してください。より厚いスタックの場合は、異なる長さまたは制御されたブッシングを検討してください。
• 適切な設定方法を選択してください。オービタルまたはラジアル リベット留めは、多くの場合、ハード インパクト セットよりもスムーズで制御された成形を実現し、装飾部品やプラスチックに役立ちます。
• 物質的な損傷を防ぎます。プラスチックまたは薄いシートのアセンブリの場合は、荷重を分散して応力集中を軽減するバッキング ワッシャー、スリーブ、またはフレア プロファイルを使用します。
• 必要に応じて動きを考慮したデザイン。リベットがピボット (ヒンジなど) として機能している場合、ターゲットは最大クランプではなく回転が制御されます。ブッシングやスペーサーは、拘束されることなくスムーズな動きを維持するのに役立ちます。
• 鋭いクリンチエッジは避けてください。テールの形成が不十分だとバリが生じ、手を切ったり、生地に引っかかったり、隣接する部品に干渉したりする可能性があります。ツーリングの形状は重要です。

「仕様から運用まで」の簡単なチェックリスト:

• スタックの厚さの範囲 (最小/公称/最大) を確認します。
• ロック穴の公差と表面仕上げのターゲット。
• ヘッドのスタイルと外観の要件を定義します。
• 環境暴露に基づいて材料と仕上げを決定します。
• 最初の製品サンプルを使用してクリンチ寸法を検証します。
• 設定プロセス (ツール、力、サイクル、検査ポイント) を文書化します。

現場での故障を防ぐ品質チェック

ワイヤーの硬さの変化、めっきの厚さのドリフト、またはクリンチの形状が測定されていないなど、制御されていないばらつきが真の原因である場合、バイヤーは「リベットの不良」を非難することがよくあります。シンプルで再現可能な検査計画により、リスクが大幅に軽減されます。

• 寸法検査：シャンクの直径、長さ、ヘッドの直径/高さ、中空の深さは仕様と一致する必要があります。一貫した中空形状が一貫したクリンチ形成をサポートします。
• 仕上げ検査:腐食や外観上の不合格を引き起こす可能性のある、剥がれ、変色、または不均一なコーティングがないかどうかを確認します。
• 設定の検証:取り付け後にクリンチ直径とクリンチ高さを測定します。これら 2 つの数値は、多くの場合、「きついと感じる」よりも関節のパフォーマンスをより正確に予測します。
• 機械的チェック:重要な部品については、組み立てられたサンプルに対してせん断/引張テストを実行します。時間の経過に伴う結果の傾向は、早期にドリフトをキャッチします。
• トレーサビリティ:ロット追跡は、1 つの欠陥が完全な生産停止につながるのではなく、問題を迅速に特定するのに役立ちます。

製品が顧客向けの場合は、リベット留め領域の追加の「外観基準」、つまり、許容されるヘッド マーク、許容されるツール リング パターン、および許容される仕上げのばらつきを考慮してください。これにより、最終検査時に主観的な不一致が生じるのを防ぎます。

代替案を検討する場合

セミチューブラーリベットは優れていますが、普遍的な答えではありません。チームが苦戦している場合は、ジョイントの要件が永久的なクリンチ留め具と一致していないことが原因である可能性があります。

• ネジ/ボルトを選ぶ保守性、頻繁な分解、または調整可能なクランプ力が必要な場合。
• ブラインドリベットを選ぶ片側からしかアクセスできない場合。
• ソリッドリベットを選択してくださいジョイントが頑丈で、堅牢な工具と材料を使用してより高い設定力をサポートできる場合。
• 接着剤+リベットを検討してくださいシール、振動減衰、または荷重分散が必要な一部の設計では、リベットが即時の取り扱い強度を提供します。

信頼できるリベットサプライヤーと協力する

ここが、「サプライヤーを変更したらすべてがうまくいかなくなった」という事態を避けるための部分です。信頼できるサプライヤーは部品を販売するだけではありません。バッチ全体で安定性を維持し、エンジニアリング上の質問をサポートし、再設計ループを回避するのに役立ちます。

Nuote Metals Technology Co.,Ltd.バイヤーが一貫した成形品質、材料オプション、生産に適した仕様を必要とする半管状リベット プロジェクトをサポートします。サプライヤー (Nuote Metals Technology Co.,Ltd またはその他の企業を含む) を評価するときは、価格だけでなくプロセスの成熟度を明らかにする質問をしてください。

• 材料とプロセスの一貫性を提供できますか?安定した調達、明確な検査、ロット管理を求めてください。
• 寸法やヘッドのスタイルをカスタマイズできますか?多くのアセンブリでは、標準以外の長さ、ヘッド プロファイル、または特殊な中空形状が必要です。
• 推奨の穴公差や設定方法を教えてください。最良のサプライヤーは、リベットがシステムの一部であることを理解しています。
• 最初の記事のサンプリングはどのように処理しますか?大量生産の前に、初期のサンプルでクリンチの形状と外観を検証する必要があります。
• 表面仕上げと腐食の予想についてはどのような計画がありますか?優れたサプライヤーは、環境の前提条件を明確にし、制限を事前に完了します。

よくある質問

• Q: セミチューブラーリベットとソリッドリベットの違いは何ですか?
  答え:半管状リベットは尾部が部分的に中空になっているため、セットするのに必要な力が少なく、安定したクリンチを素早く形成できます。ソリッドリベットは完全に固体であり、通常、より高い力とより頑丈な部品/工具が必要です。

• Q: リベット接合部の緩みを防ぐにはどうすればよいですか?
  答え:最も一般的な原因は、大きすぎる穴、実際のグリップに対して不適切なリベットの長さ、または一貫性のない設定です。穴の公差を厳しくし、グリップ範囲を一致させ、設定後にクリンチの直径/高さを確認します。

• Q: セミチューブラーリベットはプラスチック部品に適していますか?
  答え:多くの場合、そのとおりです。特に、固定力がソリッド リベットよりも低い可能性があるためです。ワッシャー、スリーブ、または制御された成形を使用して荷重を分散し、プラスチックに亀裂を引き起こす可能性のある応力を軽減します。

• Q: 屋外での使用に最適な素材は何ですか?
  答え:湿気の多い環境や腐食性の環境では、ステンレス鋼がよく選ばれます。メッキ鋼も使用できますが、メッキの種類と厚さを露出条件と外観要件に合わせる必要があります。

• Q: セミチューブラーリベットは修理のために取り外すことができますか?
  答え:永久的な留め具として設計されています。通常、取り外しにはリベットをドリルで開ける必要があり、周囲の材料を損傷する可能性があります。保守性を優先する場合は、ネジ付きファスナーまたは交換可能なピボット ハードウェアを備えた設計を検討してください。

• Q: 受入検査では何を確認すればよいですか?
  答え:シャンク径、長さ、ヘッド寸法、中空深さ、仕上げ品質、サンプルセット結果（クリンチ径と高さ）を確認します。これらは、アセンブリの安定性と外観に直接影響します。
