アルミニウム管状リベットは軽量アセンブリ戦略に欠けている部分ですか?

軽量化はもはや航空宇宙分野だけの強迫観念ではありません。電気自動車、ポータブル電子機器、さらにはスポーツ用品メーカーも、あらゆるグラムを精査しています。でヌオーテメタルズ、私たちはエンジニアが習慣でスチールまたは固体アルミニウムのリベットを指定しているのを見てきましたが、完全に中空のアルミニウム管状リベットはより良く、より速く、より軽く仕事をするでしょう。

この記事では、その内容について説明しますアルミニウム管状リベット実際には、より重い代替品よりも優れたパフォーマンスを発揮する点と、生産ラインに適した製品をどのように認定するかについて説明します。

アルミニウム管状リベットとは一体何ですか?

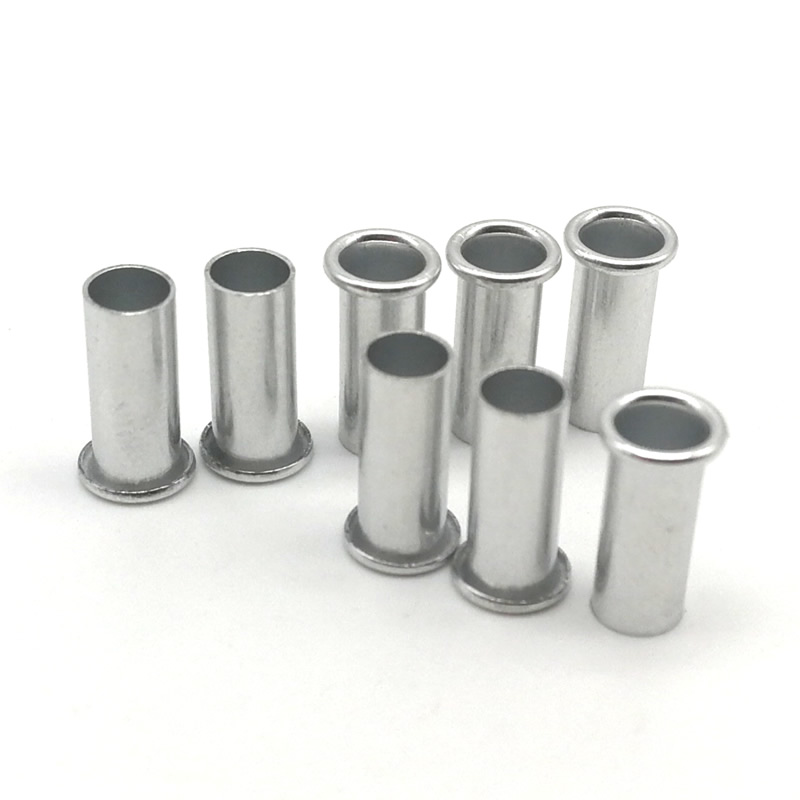

とは異なりソリッドリベット(100%素材) または半管状リベット（一部中空）アルミ製の管状リベットのシャンク部がテールからヘッドまで中空になっています。壁の厚さは通常 0.20 ～ 0.35 mm です。取り付け中、この薄い壁は非常に低い力で外側に回転し、きれいで均一な二次ヘッドを形成します。

これは、あらかじめ成形されたキャップが付いた金属チューブと考えてください。中心が中空であるため、材料が減り、重量が減り、セットエネルギーも少なくなります。

ヌオーテメタルズ では、1100 (軟質、装飾用)、5056 (船舶グレード、耐食性)、および 6061 (汎用) の 3 つの一般的な合金からアルミニウム管状リベットを製造しています。以下の表は、それらの違いをまとめたものです。

80% の顧客にとって、5056 アルミニウム管状リベットが正しい答えです。

アルミニウム管状リベットが優れている 3 つの現実世界のシナリオ

私たちは理論的な利点について話しているのではありません。お客様が実際に切り替えたアプリケーションは次のとおりです。アルミニウム管状リベットそして目に見える改善が見られました。

ポータブル電子機器 – ひび割れと重量の解消

ある医療機器メーカーは、固体アルミニウムのリベットを使用して、内部ブラケットを薄いマグネシウムのハウジングに取り付けていました。硬化力によりハウジングの 1.5% に亀裂が入り、これは高価なスクラップ率です。 Nuote Metals は、3 mm シャンクの 5056 アルミニウム管状リベットを供給しました。固定力はほぼ半分に低下し、亀裂は消え、各デバイスのファスナー重量は 1.2 グラム減少しました。 500,000 台の稼働を超えると、0.5 トン以上の重量が節約されます。

自動車内装トリム – 高速、低力

自動車のティア 1 サプライヤーは、プラスチック製のドア パネルにファブリック トリムを取り付ける必要がありました – 年間 800,000 個のアセンブリ。鋼製の半管状リベットは過剰仕様であり、トリムにはほとんど荷重がかかりませんでした。 6061 アルミニウム管状リベットに切り替えると、プレスのサイクル時間が 35% 短縮され、明るい色の生地の錆汚れがなくなりました。リベットあたりのコストも 40% 低下しました。

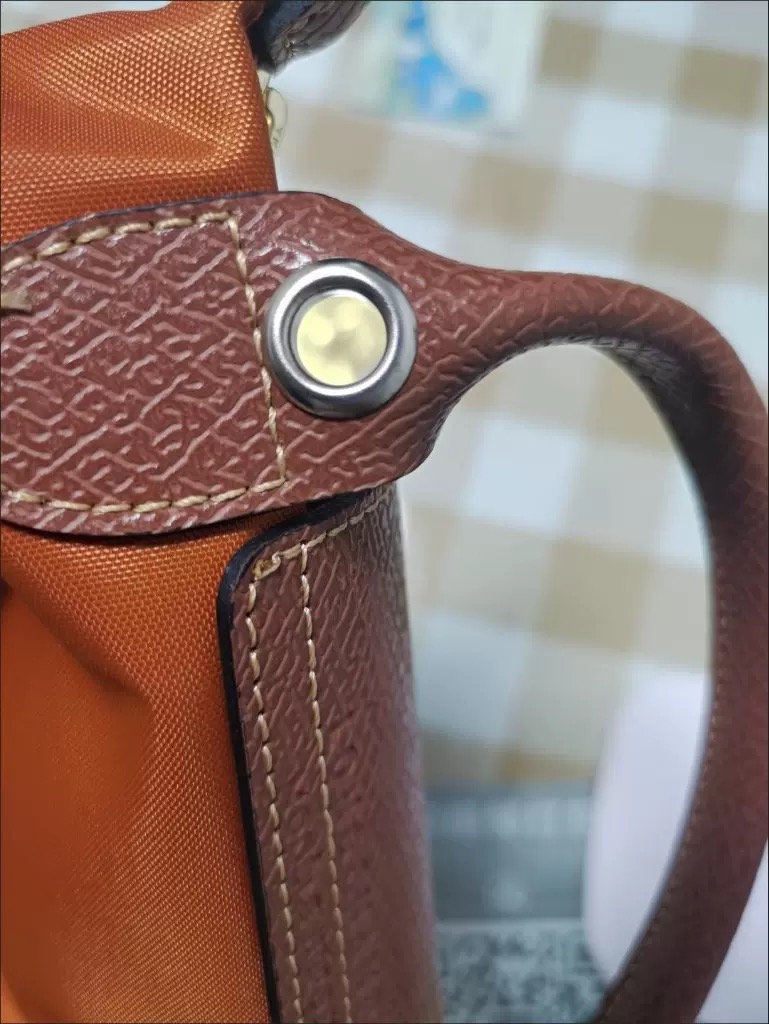

革製品とバックパック – 潰さず、錆びさせません

あるバックパック ブランドは、ストラップ取り付け用に軽量で錆びないリベットを求めていました。スチール製の管状リベットは屋外での使用後に腐食しました。頑丈なアルミニウムのリベットには大きな力が必要で、ナイロンウェビングを押しつぶしてしまいました。 Nuote Metals は、透明な陽極酸化仕上げを施した 5056 アルミニウム管状リベットを推奨しました。リベットは 3 mm のウェビングと 2 mm の革を通してきれいに固定され、重量はほとんど増加せず、2 年間現場で使用しても腐食はありませんでした。

実際に使える技術パラメータ

曖昧なマーケティング上の主張はありません。 Nuote Metals で私たちが日々取り組んでいる数値は次のとおりです。

寸法範囲と許容差

• シャンク外径：1.6mm～8mm（±0.05mm）
• 肉厚：0.20mm～0.40mm（±0.03mm）
• フランジ径：3mm～16mm（±0.10mm）
• 全長：2.5mm～12mm（±0.10mm）

シャンク直径が 2 mm 未満の場合は、通常、壁が薄すぎて確実に成形できないため、代わりに半管状を推奨します。

インストール – 機能するものと機能しないもの

壁が薄いため、アルミニウム製の管状リベットの取り付けは、中実または半管状のリベットの取り付けとは異なります。

重要な成功要因

• 穴径：シャンク外径+0.05～0.10mm。きつすぎると壁が曲がってしまいます。ゆるすぎるとカールが不均一になります。
• バリ取り：必須。バリが盛り上がると薄い壁が割れてしまいます。
• アンビルのプロファイル: 浅い凹面のアンビルを使用します。平らな金床でカールを潰します。
• ストローク：シングルでしっかりとしたストローク。同じリベットを決して打ち直さないでください。アルミニウムは加工硬化して亀裂が入ります。

推奨設定力 (5056 合金、2 ～ 3 mm スタック)

以下の表は、一般的なシャンク直径の代表的な力の範囲を示しています。

これらの力は、同じ直径の固体アルミニウム製リベットに必要な力のおよそ半分です。

品質と文書 – 私たちが提供するもの

ヌオーテメタルズ は ISO 9001:2015 に基づいて運営されています。すべてのバッチアルミニウム管状リベット原材料工場証明書、製造プレスログ、最終検査報告書に遡るロット番号が含まれます。 ISO 2859 に従って AQL サンプリングを実行します。クリティカル ディメンションは 1.0、メジャー ディメンションは 2.5、マイナー ディメンションは 4.0 です。

また、すべての仕上げ（ミル、透明陽極酸化、金/黒陽極酸化、クロメート変換）の RoHS 宣言も追加料金なしで提供します。

アルミニウム管状リベットが正しい選択ではない場合

単に当社から購入するのではなく、正しく指定していただきたいのです。次の場合には、アルミニウム管状リベットを使用しないでください。

• ジョイントには 50 N を超えるせん断力 (約 5 kg の静荷重) がかかります。
• 材料スタックの総厚が 4 mm を超えている
• 継続的な海水浸漬を含む環境 (代わりに 316 ステンレス鋼管を使用)
• 高強度の構造接合部が必要です (中実または半管状を使用)

このような場合に備えて、Nuote Metals はアルミニウム、スチール、ステンレス、真鍮、銅製の中実および半管状リベットを製造しています。あなたの用途にどのタイプが適しているかを正直にお伝えします。

サンプルキットの使用を開始する

検証する最速の方法アルミニウム管状リベットあなたのアセンブリはそれらをテストすることです。 Nuote Metals では在庫サイズの無料サンプルを提供しています。支払いは宅配料金のみです。材料スタックの厚さと希望のシャンク直径を提供していただければ、推奨バレル長を計算し、テスト用に 3 つの隣接する長さをお送りします。

スタックの厚さ、環境、年間処理量などをご相談ください。特定の合金と仕上げの推奨事項、技術データシート、サンプルの提供について 1 営業日以内に返信させていただきます。
