セミチューブラーリベットが強度と取り付け効率の最適なバランスである理由

永久的な機械的締結の世界では、白か黒かのどちらかを選択することはほとんどありません。ソリッドリベット最大の強度を提供しますが、かなりの設定力が必要です。フルチューブラーリベット簡単に取り付けられますが、耐荷重がありません。これら 2 つの極端の間には、エンジニアリングのスイート スポットがあります。半管状リベット。 Nuote Metals は、自動車のブレーキ システムから家庭用電化製品に至るまで、さまざまな業界向けに数百万個の半管状リベットを製造しており、設計上の適切な妥協が優れた価値を生み出すことを証明しています。

この記事では、半管状リベットの定義、種類、材料、用途、選択基準など、技術的かつ実践的なガイドを提供します。設計エンジニア、製造管理者、品質専門家向けに書かれたこの内容は、実証済みの EEAT 原則に従っており、信頼性が高くコスト効率の高い締結ソリューションを求める購入者の検索意図と一致しています。

セミチューブラーリベットとは何ですか?明確な定義

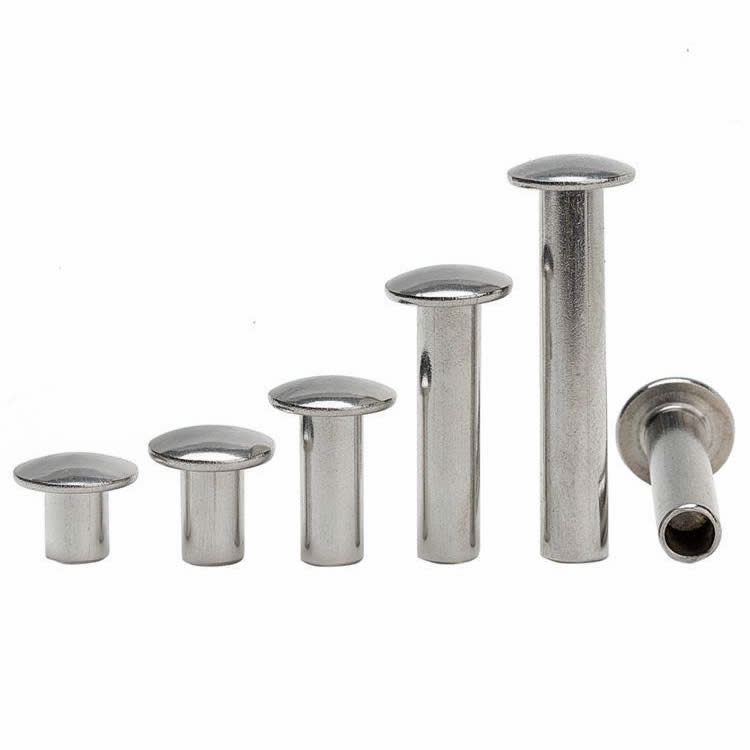

半管状リベットは、中実の頭部と尾端から部分的に空洞になっているシャンクを備えた永久締結具です。通常、中空の深さはシャンク全長の 20% ～ 35% の範囲になります。この部分的な空洞により、取り付け中に変形する必要がある材料の体積が減少し、ソリッドリベットのせん断強度のほとんどを維持しながら、必要な固定力が低下します。

主要な構造特性

ソリッドヘッドセクション: 耐荷重界面で完全な材料の完全性を実現

中空テール部：ソリッドリベットと比較して取り付け力を30～50％軽減

制御された崩壊: 設定中に中空部分が外側に回転して二次ヘッドを形成します

均一な肉厚: 予測可能な変形と一貫した接合品質を保証します。

広い直径範囲: 通常は 1.6 mm ～ 8.0 mm で利用可能

これらの特性により、半管状リベット両側へのアクセスが可能だが、高速かつ低力での取り付けが必要な用途に最適です。

半管状リベットの種類 - ヘッドのスタイルと構成

ヌオーテメタルズは、さまざまな組み立て要件に合わせて、さまざまなヘッド スタイルの半管状リベットを製造しています。

ヘッドスタイル	説明	代表的な用途
フラットヘッド	薄型、広い座面	自動車のブレーキライニング、クラッチフェーシング
オーバルヘッド	わずかにドーム状の美しい仕上がり	家具アセンブリ、荷物用ハードウェア
皿頭	表面をフラッシュして滑らかな外観を実現	航空機の内装パネル、電子筐体
丸頭	ヘッド強度を最大限に高めるフルドーム	重機、農業機械
トラスヘッド	非常に広い座面	柔らかい素材（プラスチック、木、革）
ショルダータイプ	ピボットまたはスペーサー機能用の段付きシャンク	折り畳み機構、ツールジョイント

中空の深さの割合による

深さのカテゴリ	シャンクの中空率	設定力	ベストユースケース
浅い	15～20%	高い（固体に近い）	必要な最大せん断強度
標準	25～35%	適度	汎用、最も一般的
深い	40～50%	より低い	柔らかいまたは薄い材料、高速組み立て

セミチューブラーリベットの材質と仕上げ

材料の選択は、機械的性能、耐食性、コストに直接影響します。 Nuote Metals は、幅広い範囲の半管状リベットを供給しています。

卑金属

低炭素鋼 (C1008、C1010、C1018) :強度が高く、経済的で広く使用されています。腐食防止のためメッキが必要です。

ステンレス鋼 (304、316) :耐食性に優れ、耐久性が高い。医療機器、船舶機器、食品機器に最適です。

アルミニウム (5056、6061、1100) :軽量で、自然な耐腐食性を備えています。航空宇宙や家電製品に使用されます。

黄銅（C2600、C2700）：良好な導電性、魅力的な外観、耐食性。電気および装飾用途で一般的です。

銅：最高の電気伝導性と熱伝導性。電気端子や熱交換器アセンブリに使用されます。

表面仕上げ

仕上げる	プロパティ	一般的なアプリケーション
亜鉛メッキ(クリア、イエロー、ブラック)	基本的な腐食保護、低コスト	自動車内装部品、ハードウェア
ニッケルメッキ	明るく、滑らかで、適度な耐食性	電子機器、目に見える装飾ファスナー
錫メッキ	はんだ付け可能な表面	電気接続、PCB アセンブリ
不動態化	ステンレス鋼の場合、遊離鉄を除去します	医療機器、食品加工機器
陽極酸化処理	アルミニウム、硬質耐摩耗性表面用	航空宇宙および屋外用途

主要産業と現実世界のアプリケーション

半管状リベットは、信頼性と組み立て速度を両立させる必要がある何千もの製品に使用されています。 Nuote Metals は、これらのファスナーを次の分野に供給しています。

自動車産業

ブレーキライニングとパッドの取り付け

クラッチフェーシングのリベット留め

シートベルトアンカーアセンブリ

ドアヒンジのピボットポイント

HVAC ダンパー接続

家具と木工品

椅子とテーブルのフレーム接合部

引き出しスライドアセンブリ

折り畳み機構ピボット

室内装飾用タックストリップ

消費財および手荷物

スーツケースハンドルアタッチメント

ラップトップヒンジリベット

キッチン家電アセンブリ

電動工具ハウジング

エレクトロニクスおよび電気

リレーおよびスイッチ接点

端子台の固定

トランスコアのクランプ

バッテリーパックの組み立て

医療機器

整形外科用ブレースのピボット

手術器具のジョイント

診断装置フレーム

病院用ベッドの機構部品

農業および産業用機器

コンベヤベルトファスナーアタッチメント

トラクターコントロールリンク

ポンプハウジングアセンブリ

フィルターエレメントのエンドキャップ

代替品と比べて半管状リベットを使用する利点

中実リベット、完全な管状リベット、またはねじ付きファスナーではなく、半管状リベットを選択する理由は何ですか?ヌオーテメタルズは、次の工学的および経済的利点を強調しています。

アドバンテージ	説明
取り付け力の低減	ソリッドリベットよりも力が 30 ～ 50% 少なく、オペレータの疲労と工具の摩耗が軽減されます。
速い設定サイクル	大量の自動組立ラインに最適 (毎分最大 200 リベット)
優れたせん断強度	通常、ソリッドリベットの強度の 80 ～ 95% で、フルチューブラーをはるかに上回ります。
一貫したクリンチ	制御されたロール形成により、すべてのジョイントにわたって均一なクランプ力が保証されます。
糸の緩みなし	永久変形により、振動によるバックアウトがないことを意味します
費用対効果の高い	ソリッドリベットよりも材料コストが低い。ボルトよりも早い取り付け
すっきりとした外観	ロールテールによりブラインド側は滑らかでバリのない仕上がりになります

ソリッド vs. セミチューブラー vs. フルチューブラー - 比較表

3 つの主要なリベット ファミリ間の違いを理解することは、仕様を正しく行うために不可欠です。

財産	ソリッドリベット	半管状リベット	フルチューブラーリベット
中空の深さ	0%	シャンクの 20 ～ 40%	シャンク100％
取り付け力	最高	中程度 (固形物より 30 ～ 50% 少ない)	最低
せん断強度	100% ベースライン	固形分の80～95%	固形分の50～70%
材料費	低い	低い（固体よりわずかに低い）	非常に低い
一般的な直径範囲	1.6～12.0mm	1.6～8.0mm	1.0～6.0mm
最高のアプリケーション	一次構造、極度の荷重	一般組立、中～高負荷	軽量、柔らかい素材、装飾用
インストールへのアクセス	両側が必要です	両側が必要です	両側が必要です

主要な耐荷重構造ではない産業用アセンブリの大部分では、半管状リベットが強度、速度、経済性の最適な組み合わせを提供します。

セミチューブラーリベットの選択基準

最適な接合品質を実現するには、半管状リベットを指定する前に次のパラメータを評価してください。

1. 材料スタックの厚さ

接合するすべての層の合計の厚さを測定します

リベットの長さ = スタックの厚さ + 0.5 ～ 1.0 mm (標準ロールの場合) を選択してください。

より硬い材料の場合は、突出量を 1.2 ～ 1.5 mm に増やします。

2. 必要なせん断荷重と引張荷重

最大サービス負荷を見積もる

直径および材質ごとの強度評価については、Nuote Metals の技術データシートを参照してください。

3. 環境条件

屋内乾燥：亜鉛メッキ鋼板

屋外または湿気の多い場所: ステンレス鋼またはアルミニウム

海水暴露: 316 ステンレス鋼または真鍮

高温: 鋼またはステンレス鋼 (アルミニウムは 150°C を超えると強度が低下します)

4. 組立量と自動化レベル

少量 (10,000 未満): 手動または空気圧プレス

中量 (10,000 ～ 100,000): 空気圧プレスまたはサーボプレス

大量 (100,000 本以上): 振動フィードを備えた自動リベット締めシステム

5. 頭のスタイルと美的要件

フラッシュサーフェス：皿頭

軟質材料に対する最大支持力: トラスヘッド

汎用: 平頭または楕円形ヘッド

6. 穴の準備の品質

穴の直径はリベットシャンクより 0.05 ～ 0.10 mm 大きくする必要があります

バリのない穴は、安定したロール形成に不可欠です

半管状リベットの取り付けのベストプラクティス

半管状リベットに期待される性能を達成するには、適切な設定が重要です。ヌオーテメタルズ次のプロセスを推奨します。

段階的な設定手順

きれいな穴をドリルまたはパンチで開けます – バリを避けるために鋭利な工具を使用してください

両側のバリ取り – 丸まったテールに亀裂を入れる可能性がある鋭いエッジをすべて取り除きます。

リベットを挿入します – 頭がアクセス可能な側に向かい、中空の尾部が突き出ています

アンビルの位置を決めます – 凹面または平らなアンビルでヘッドを支えます

軸方向の力を加える - リベットプレスまたは自動セッターを使用する

ロールの形成を観察します – 中空の尾部が外側に均一にカールし、滑らかな二次ヘッドを形成するはずです

一般的な設置上の欠陥と予防策

欠陥	原因	解決
ひび割れたロール	過剰な力または材料の延性の低下	圧力を下げます。リベットの硬度仕様を確認する
オフセンターロール	工具の位置がずれている、またはリベットが曲がっている	パンチとアンビルの位置を確認してください
ロールが不十分です	リベットが短すぎるか力が弱すぎます	リベットの長さを増やすか、設定圧力を増やす
平らなロール	力が強すぎるか、アンビルが正しくありません	力を減らしてください。適切なアンビルプロファイルを使用する
分割シャンク	穴が小さすぎる、またはリベットが大きすぎる	穴径の公差を確認する

ヌオーテメタルズは、標準的な半管状リベット サイズごとに推奨設定ツールとストローク高さの表を提供します。

【セミチューブラーリベット】よくある質問とその回答

Q1: との違いは何ですか?半管状リベットそして管状リベット？

A: 主な違いは中空部分の深さにあります。半管状リベットには中空のキャビティがあり、尾端からシャンク長さの 20 ～ 40% だけが伸びています。シャンクの残りの部分は固体です。この設計は、ソリッド リベットのせん断強度をほとんど維持しながら、取り付け力を 30 ～ 50% 軽減します。フルチューブラーリベットはシャンク全体が中空であるため、強度と取り付け力の両方が大幅に低下します。自動車のブレーキライニングや家具のフレームなど、高速組み立てで良好な耐荷重が必要な用途には、半管状リベットが正しい選択です。フルチューブリベットは、軽量、装飾、または柔らかい素材の接合に適しています。 Nuote Metals は両方のタイプを提供しており、当社のエンジニアリング チームは、お客様の特定の負荷と生産要件に基づいて決定するお手伝いをします。

Q2: アセンブリの正しい半管状リベットの長さを計算するにはどうすればよいですか?

A: 半管状リベットの長さの標準式は、リベットの長さ = 材料のスタックの厚さ + 0.8 ～ 1.2 × リベットの直径です。突出部分は、ロールヘッドを形成するために使用される。たとえば、総厚さ 3.0 mm の鋼板 2 枚を直径 3.0 mm のリベットで接合する場合、推奨長さは 3.0 mm + (1.0 × 3.0 mm) = 6.0 mm となります。これにより、シャンクが 3.0 mm 突出したままになり、直径約 4.5 ～ 5.0 mm の二次ヘッドになります。アルミニウムやプラスチックなどの柔らかい素材の場合は、範囲の下限 (0.8 × 直径) を使用します。ステンレス鋼などのより硬い材料の場合は、より高い端 (直径 1.2 ×) を使用します。 Nuote Metals では、あらゆる材料の組み合わせの長さ選択チャートを提供しています。不明な場合は、2 つまたは 3 つの隣接する長さの無料サンプルをリクエストし、実際の組立ラインでテストしてください。

Q3: 半管状リベットは自動組立ラインで使用できますか?

はい。これらは大容量の自動設定用に特別に設計されています。半管状リベットは、部分的に中空のセクションにより予測可能な低力の変形が可能であるため、多くの自動組立作業に推奨される締結具です。最新の自動リベット締めシステムは、半管状リベットを毎分 100 ～ 200 個の速度で取り付けることができます。 Nuote Metals は、テープ＆リール包装、振動ボウル対応のバルク包装、およびすべての主要なリベット設置装置ブランドと互換性のあるスティックフィード形式の半管状リベットを提供しています。自動化の主な考慮事項には、リベットの同心性 (中空部分が完全に同軸であることの保証)、一貫した硬度 (ロールのひび割れの防止)、および均一なヘッド形状が含まれます。 Nuote Metals はすべてのバッチに統計的プロセス管理を適用し、自動化ラインでヘッドとシャンクの寸法を 100% 目視検査します。また、完全な生産前にリベットと工具の互換性を検証するために、当社の施設でサンプル設定のトライアルも提供しています。

ヌオーテメタルズが半管状リベットの信頼できるパートナーである理由

厳格な基準に従って半管状リベットを製造するには、精密なヘディング、制御された中空深さの穴あけまたは成形、および厳格な品質保証が必要です。 Nuote Metals は、20 年以上にわたる冷間圧造と二次加工の専門知識をあらゆる注文に提供します。

ISO 9001:2015 認証 – 原材料からリベット完成品までの完全なトレーサビリティ

社内ツーリング設計 – カスタムのヘッド スタイル、中空の深さ、ショルダー構成を 10 ～ 15 日で開発

幅広い材料範囲 - 炭素鋼、ステンレス鋼、アルミニウム、真鍮、銅、特殊合金

統計的プロセス制御 – すべての生産バッチでシャンクの直径、中空の深さの同心度、ヘッドの高さ、硬度が監視されます。

社内のめっきとコーティング - 亜鉛、ニッケル、錫、不動態化、陽極酸化処理を 1 か所で行います

包装オプション – バルク、テープアンドリール、スティックフィード、またはカスタムバッグ

テクニカル エンジニアリング サポート – 無料のアプリケーション レビュー、インストールのトラブルシューティング、障害分析

半管状リベットが 10,000 個必要な場合でも、1,000 万個必要な場合でも、Nuote Metals は一貫した品質を提供し、組立ラインの稼働を維持します。
