なぜソリッドリベットは依然として重要な構造における高強度永久接合のゴールドスタンダードなのでしょうか?

民間ジェット旅客機の翼から吊り橋の鉄骨フレームに至るまで、恒久的な留め具には、一時的な解決策では匹敵できない信頼の重荷がかかっています。すべての接合技術の中で、失敗が許されない場合には、ソリッド リベットが最も信頼できる選択肢となります。ヌオーテメタルズは 20 年以上にわたって精密ファスナーの製造に費やしてきました。ソリッドリベット当社のエンジニアリング専門知識の基盤を代表し続けます。

この記事では、ソリッド リベットの定義、分類、材料オプション、適用業界、選択基準など、ソリッド リベットの包括的な技術概要を説明します。この内容は、設計エンジニア、調達専門家、品質保証専門家向けに書かれており、業界で実証済みの EEAT 原則に従っており、最大強度の永久締結ソリューションを求める購入者の検索意図と一致しています。

ソリッドリベットとは何ですか?明確な技術的定義

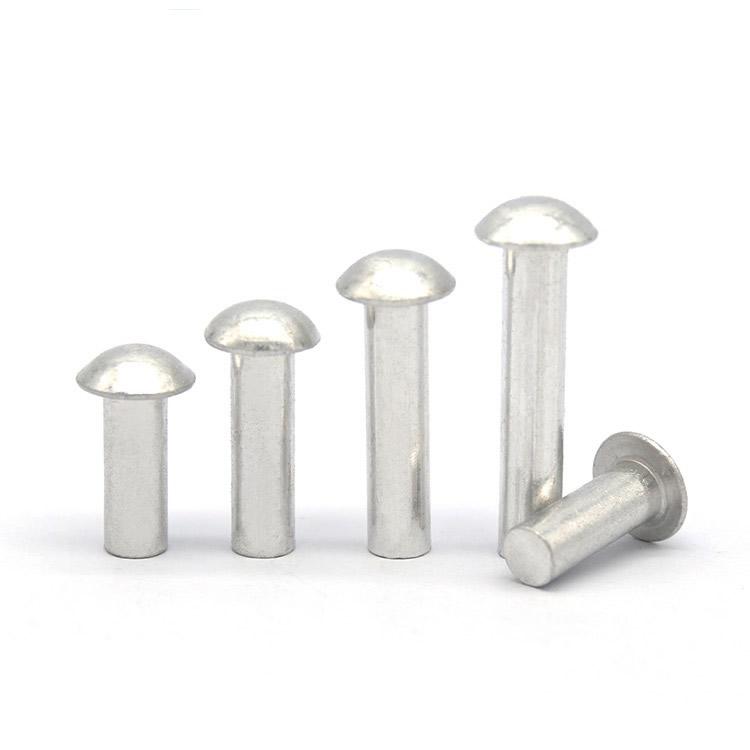

A ソリッドリベットは、一端に事前に成形されたヘッドを備えた固体金属シャフトで構成される永久的な機械的ファスナーです。中空または管状の代替品とは異なり、中実リベットには内部空洞がなく、本体全体が単一の金属片から鍛造されます。取り付け中に、テールエンドが機械的に変形 (アプセット) されて、ショップ ヘッドとして知られる 2 番目のヘッドが形成され、接合された材料を永久的にクランプします。

ソリッドリベットの主な特性

堅牢なワンピース構造: 中空コアや可動部品がなく、材料の完全性を最大限に高めます。

成形済みヘッド: ユニバーサル、皿頭、または丸頭の構成で利用可能

変形した尾端: 挿入後、尾はひっくり返って永久的な第 2 の頭部を形成します。

高いせん断強度と引張強度: 耐荷重能力において他のほとんどのファスナー タイプを上回ります。

永久ジョイント: リベットを破壊しないと取り外すことはできません

これらの特性により、ソリッドリベット航空宇宙、重機、インフラストラクチャーの一次構造用途に最適な選択肢です。

ソリッドリベットの種類 – 用途に合わせた適切なヘッドスタイルのマッチング

ヌオーテメタルズ は、複数のヘッド構成のソリッド リベットを製造しています。以下の表は、最も一般的なタイプとその推奨される使用法をまとめたものです。

ヘッドスタイル	外観	代表的な用途
ユニバーサルヘッド（AN470）	滑らかな輪郭を持つ丸いドーム	航空機外装、一般構造アセンブリ
皿頭 (AN426)	取り付け時の表面が同一面になる	空力面、滑らかな仕上げが必要な外装パネル
丸頭 (608)	注目度の高いドーム	重機、橋梁建設、造船
フラットヘッド	薄型フラットトップ	内装アセンブリ、限られたスペースの用途
ブレイジャーヘッド	広くて浅いドーム	薄いシートメタル、より大きな座面が必要な柔らかい素材

各ヘッド スタイルは、特定の空力、クリアランス、または荷重分散要件に対応します。間違ったスタイルを選択すると、接合部の性能が損なわれたり、望ましくない表面の突起が生じたりする可能性があります。

ソリッドリベットの材質と仕上げ

材料の選択は、強度、耐食性、重量、コストに直接影響します。 Nuote Metals は、幅広い金属および表面処理のソリッド リベットを提供しています。

卑金属および合金

材料	主要なプロパティ	代表的な用途
アルミニウム (1100、2017、2024、2117、5056、7050)	軽量、耐食性、高い強度重量比	航空機の胴体、翼、航空宇宙構造物-31
スチール(C1008、C1010)	高強度、コスト効率、耐摩耗性	重機、建設機械、自動車シャーシ-31
ステンレス鋼(304、316)	耐食性に優れ、耐久性が高い	海洋機器、化学プラント、食品加工-33
銅	優れた電気伝導性と熱伝導性、耐酸化性	電気端子、配管システム、ブレーキライニング-31
真鍮	耐食性、美観性、良好な導電性	装飾アセンブリ、電気部品、船舶用ハードウェア

利用可能な表面処理

プレーン (コーティングなし): 腐食が懸念されない内部アセンブリ用

亜鉛メッキ: 屋内用途向けの基本的な腐食保護

カドミウムメッキ: 航空宇宙グレードの耐食性 (MS/NAS 標準)

陽極酸化処理：アルミニウムリベットの場合、表面硬度と耐食性を向上させます。

不動態化: ステンレス鋼の場合、表面の汚染物質を除去し、耐食性を向上させます。

主要産業と重要なアプリケーション

なぜならソリッドリベット比類のない接合の完全性を実現するため、故障が重大な結果をもたらす用途に使用されます。 Nuote Metals は、以下の要求の厳しい分野にソリッド リベットを供給してきました。

航空宇宙および航空

航空機の主要構造アセンブリ: 胴体外板の取り付け、翼桁、リブ接続

エンジンコンポーネント: マウンティングブラケット、ケーシングアセンブリ

操縦翼面: エルロン、フラップ、ラダー、エレベーター

着陸装置: 高負荷構造接続

民間航空機には何百万もの固体リベットが必要です。たとえば、1 台のボーイング 747 には約 150 万個の締結具が含まれており、主要構造の組み立てにはソリッドシャンク リベットが広く使用されています。ソリッド リベットは優れた固定特性を備えているため、航空機の主要構造の組み立てに使用され、主に航空機のフレームに外板を取り付けます。

重機および産業機器

クレーンブームとシャーシ: 構造フレーム接続

掘削機アーム: 高負荷ピボット ポイント

鉱山機械: 耐摩耗性構造接合部

農業機械：作業フレームとアタッチメント

建設とインフラストラクチャー

鋼橋工事：トラス接合、桁組立

建築構造フレーム: 梁と柱の永久接続

送電鉄塔：鋼製格子継手

造船: 船体プレートの接続、隔壁の取り付け

自動車と輸送

シャーシフレーム: 構造クロスメンバー接続

サスペンションコンポーネント: コントロールアームアセンブリ

ブレーキシステム: ライニングアタッチメント、バッキングプレート

鉄道輸送：鉄道車両の車体構造、台車枠

防衛および軍事装備

装甲車両の車体: 弾道ジョイント接続

海軍の艦艇構造: 水密隔壁

軍用機: 一次および二次構造アセンブリ

高品質ソリッドリベットを選ぶメリット

なぜエンジニアは世界で最も重要な構造物にソリッドリベットを指定し続けるのでしょうか? Nuote Metals は、次の実証済みの利点を強調しています。

アドバンテージ	説明
最大強度	ブラインドリベットやチューブラリベットと比較して、優れたせん断能力と引張能力を備えています。
永久ジョイント	一度取り付けると、振動や周期的な負荷がかかっても接続が緩むことはありません
熱によるダメージはありません	冷間成形による取り付けにより、接合されたコンポーネントの材料特性が維持されます
費用対効果の高い	シンプルなワンピース設計により、複雑なファスナーに比べて製造コストが削減されます。
耐振動性	バックアウトするスレッドがありません - 動的で振動の多い環境に最適です
簡単な目視検査	接合部の品質は、形成されたショップヘッドの簡単な目視検査によって評価できます。
ナットやワッシャーは不要です	単一コンポーネントのソリューションにより、追加のハードウェアと組み立て手順が不要になります

ソリッドリベットと代替ファスナー – 比較分析

ソリッド リベットが他の締結ソリューションとどのように比較されるかを理解することは、十分な情報に基づいて設計を決定するために不可欠です。

ファスナータイプ	強さ	インストールへのアクセス	ユニットあたりのコスト	再利用性	耐振動性
ソリッドリベット	非常に高い	両側が必要です	低い	いいえ	素晴らしい
ブラインドリベット(ポップリベット)	適度	片面のみ	中くらい	いいえ	良い
半管状リベット	良好 (固形分の 80 ～ 90%)	両側が好ましい	低い	いいえ	良い
ボルトとナット	高い	両側が必要です	中～高	はい	悪い（ロックワッシャーが必要）
溶接継手	非常に高い	アクセスはプロセスに依存します	高い	いいえ	良い

機体、エンジン部品、橋トラスなどの荷重が重要な領域では、強度、信頼性、費用対効果の組み合わせにより、ソリッド リベットが依然として議論の余地のない選択肢です。

ソリッドリベットを選択する際の重要な考慮事項

ソリッド リベットの最適な性能を実現するには、ご注文前に次のパラメータを評価してください。

1. 材料スタックの厚さ

接合する材料の総厚さを測定します

ショップヘッドの形成に適切なテール突出を提供するリベットの長さを選択します (通常は 1.5 × シャンク直径)

2. せん断荷重および引張荷重の要件

サービス中に予想される最大負荷を決定する

直径および材料グレードごとのリベット強度評価については、Nuote Metals の技術データシートを参照してください。

3. 環境への曝露

屋内乾式用：亜鉛メッキ鋼板または普通鋼

屋外または湿気の多い場所: 陽極酸化仕上げのステンレス鋼またはアルミニウム

海水用: 316 ステンレス鋼またはチタン

高温：ニッケル合金またはチタン

4. 両側へのアクセス

ソリッド リベットを適切に取り付けるには、ジョイントの両側にアクセスする必要があります。

片側のみにアクセスできる場合は、代わりにブラインド リベットを検討してください。

5. ヘッドスタイルの要件

フラッシュ空力面: 皿頭 (AN426)

一般構造：ユニバーサルヘッド（AN470）

最大支持面積: 火鉢ヘッド

6. 設置機器の利用可能性

マニュアル：バッキングバーとリベットガン（2人作業）

半自動：空気圧リベット絞り機

完全自動化: 大量生産向けの CNC リベット締めシステム

インストールのベスト プラクティスと品質保証

ソリッドリベットに期待される性能を達成するには、正しい取り付けが重要です。 Nuote Metals は、生産のあらゆる段階で厳格な品質管理を統合し、最適な設置結果を保証するための技術サポートを提供します。

インストールプロセスの概要

穴の準備: 正確な直径にドリルまたはパンチ穴をあけます (通常、リベットシャンクより 0.05 ～ 0.10 mm 大きい)。

バリ取り: 応力の上昇を防ぐために、鋭利なエッジやバリをすべて取り除きます。

挿入: 位置合わせされた材料の穴にリベットを挿入します。

バッキング: バッキングバーをリベットの尾部に当てます。

アプセット: リベットガンでリベットヘッドを叩くか、油圧を加えてショップヘッドを形成します。

品質管理パラメータ

シャンクの同心度: 均一な穴のフィットを保証します。

ヘッドの同心性: 一貫した外観と荷重分散を維持します。

硬度の均一性：据え込み時のひび割れを防止

ショップヘッドの寸法: 高さと直径は仕様要件を満たしている必要があります

【ソリッドリベット】よくある質問とその回答

Q1：ソリッドリベットとブラインドリベットの違いは何ですか？

A: ソリッド リベットとブラインド リベットは、取り付けアクセスと強度要件に基づいて異なる目的を果たします。ソリッド リベットは一体型のファスナーで、取り付けにはジョイントの両側にアクセスする必要があります。これらは、すべての種類のリベットの中で最高のせん断強度と引張強度を備えており、航空機の胴体、橋のトラス、重機のフレームなどの主要構造用途に使用されています。ブラインド リベット (ポップ リベットとも呼ばれます) は片面取り付け用に設計されており、リベット本体とマンドレルで構成されています。ブラインド リベットは狭いスペースへの取り付けが容易ですが、強度が大幅に低くなります。航空宇宙用途では、ソリッド リベットのコストは 1 つあたり約 3 ～ 20 セントですが、ブラインド リベットのコストは 1 つあたり 25 ～ 70 セントですが、強度ははるかに低くなります。 Nuote Metals では、荷重が重要な永久構造接合部にはソリッド リベットを推奨しています。

Q2: アセンブリのソリッド リベットの正しい長さを決定するにはどうすればよいですか?

A: 正しいリベットの長さは、材料スタックの合計の厚さに、適切なショップ ヘッドを形成するために必要な長さを加えたものに基づいて計算されます。標準的な計算式は、リベットの長さ = 材料のスタックの厚さ + 1.5 × リベットの直径です。たとえば、総厚さ 4.0 mm の 2 枚のシートを直径 4.0 mm のリベットで接合する場合、推奨リベットの長さは 4.0 mm + (1.5 × 4.0 mm) = 10.0 mm となります。素材から 6.0 mm 突き出ているため、適切な高さと直径のショップ ヘッドを形成するのに十分な素材が提供されます。より硬い材質やより大きな作業員の要件の場合は、より長い突起が必要になる場合があります。 Nuote Metals は、1.6 mm 未満のマイクロ リベットから 12.0 mm を超える大型構造リベットに至るまで、すべての材料の組み合わせと直径サイズの詳細な長さ選択チャートを提供します。

Q3: ソリッドリベットは現代の航空機で複合材料とともに使用できますか?

はい、ただし特別な考慮事項があります。ボーイング 787 などの最新の航空機は、約 50% の複合材料で作られています。ソリッド リベットは複合材料でも使用できますが、取り付けパラメータは金属間のリベットとは大きく異なります。複合材料は、クランプ圧力と穴の公差の影響をより受けやすくなります。一般的なアルミ用ソリッドリベットを使用すると、ファスナー穴周辺の剥離や亀裂が発生する場合があります。 Nuote Metals は、複合用途向けに最適化されたヘッド形状と制御されたアプセット特性を備えた特殊なソリッド リベットを提供します。さらに、航空宇宙産業は、ソリッドリベット底部を表面亀裂を生じさせることなく元のシャンク直径の従来の 1.5 倍から 1.7 倍まで拡張できる新しい合金配合を開発しました。複合アセンブリの場合、Nuote Metals では、材料固有の取り付けパラメーターについてエンジニアリング チームに相談することをお勧めします。

ヌオーテメタルズ がソリッド リベットの信頼できるパートナーである理由

ソリッドリベットの製造には、伸線から圧造、熱処理までのあらゆる段階で精度が要求されます。ヌオーテメタルズ20 年にわたる冷間圧造とファスナー製造の専門知識をあらゆる注文に提供します。

ISO 9001:2015 認定施設: 原材料の調達から完成した包装までの完全なトレーサビリティ

社内ツール開発: カスタム リベット ヘッド スタイルとシャンク構成を 2 週間以内に開発

包括的な材料在庫: アルミニウム (1100 ～ 7050)、鋼、ステンレス鋼、銅、真鍮、チタン

統計的プロセス制御 (SPC) : すべての生産バッチの直径、ヘッドの高さ、同心度、硬度が監視されます。

第三者試験：機械的特性検証、塩水噴霧試験、寸法検査

グローバルな物流能力: 標準ソリッドリベットとカスタムソリッドリベットの両方で一貫したリードタイムを実現

テクニカル エンジニアリング チーム: 無料のアプリケーション エンジニアリング、インストールのトラブルシューティング、障害分析

世界のソリッドリベット市場は、2025 年に約 37 億 8,000 万米ドルと評価され、2032 年までに 45 億 8,000 万米ドルに達し、2.8% の CAGR で成長すると予測されています。航空宇宙、自動車、産業分野にわたって信頼性の高い永久締結に対する需要が高まり続ける中、Nuote Metals は最も要求の厳しい仕様を満たす立場にあります。

ソリッド リベットの要件については Nuote Metals にお問い合わせください

航空宇宙産業の大量生産に標準アルミニウムソリッドリベットが必要な場合でも、防衛用途にカスタムチタンリベットが必要な場合でも、Nuote Metals は精度、一貫性、技術的専門知識を提供します。
