管状リベットが精密工学にとって最も信頼性の高い締結ソリューションである理由

● 2026-04-02 ● - ● メッセージを残してください

工業用締結の世界では、最も小さなコンポーネントが最大の責任を負うことがよくあります。 20年以上にわたり、ヌオーテメタルズは、信頼性、精度、エンジニアリングの卓越性を求めるメーカーにとって信頼できるパートナーとしての地位を確立しています。業界が軽量構造とより高い性能要件に向けて進化するにつれ、管状リベット材料の完全性を損なうことなく強度が要求される用途向けの重要なソリューションとして登場しました。

この記事では、調達専門家、設計エンジニア、品質保証専門家向けに、管状リベット、その分類、適用シナリオ、および選択基準の包括的な技術概要を説明します。

管状リベットを理解する: 定義と構造的特徴

管状リベットは、変形によって材料を接合するように設計された半中空または完全中空のファスナーです。取り付けに大きな力を必要とする中実リベットとは異なり、管状リベットは、設定中に転がる事前成形された中空シャンクを特徴とし、制御されたクランプ力で安全な接合を形成します。

主な構造上の特徴

中空シャンク設計: せん断強度を維持しながら取り付け力を軽減します。

ロールヘッド形成：ブラインド側に均一で滑らかな仕上がりを実現

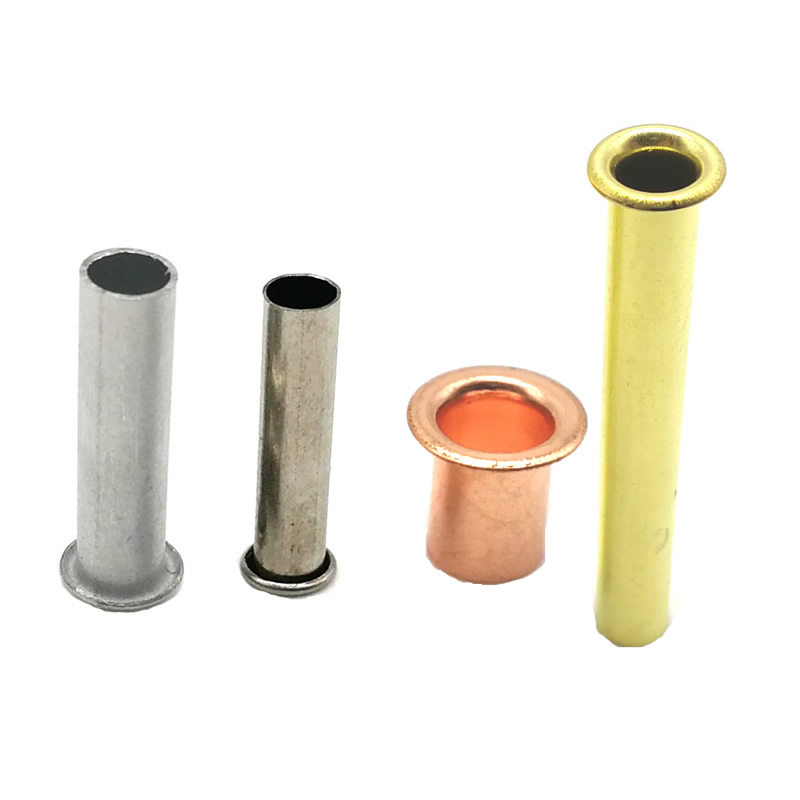

多様な材質: スチール、ステンレス鋼、アルミニウム、銅、真鍮からお選びいただけます。

カスタマイズ可能な寸法: シャンク直径は通常 1.6 mm ～ 8.0 mm の範囲で、長さは材料スタックの厚さに合わせて調整されます。

これらの特性により、管状リベットは、裏側へのアクセスが制限されている場合や、美観が重要な用途に特に適しています。

管状リベットの分類

さまざまなタイプを理解する管状リベット特定の用途に適したファスナーを選択するために不可欠です。 Nuote Metals は、構造構成と最終用途の要件に基づいて製品ラインを分類しています。

構造タイプ別

タイプ	説明	代表的な用途
半管状リベット	先端が空洞になっている。頭がしっかりしている。強度とセッティングのしやすさのバランスを実現。	自動車のブレーキライニング、ヒンジ、家具の組み立て
フルチューブラーリベット	シャンク全体が完全に空洞になっています。軽量で最小限の取り付け力です。	電子機器の筐体、装飾トリム、軟質素材の接合
ショルダーチューブラーリベット	ヘッドとシャンクの間にショルダーがあり、スペーサーまたはピボットポイントとして機能します。	折り畳み機構、ツールジョイント、回転アセンブリ
ステップチューブラーリベット	多層材料スタック向けの可変シャンク直径。	家電製品ハウジング、自動車内装モジュール

素材構成別

材料の選択は、耐食性、導電性、機械的性能に直接影響します。 Nuote Metals は、次の材質グレードの管状リベットを提供しています。

アルミニウム合金 (5056、6061): 軽量で耐食性があり、航空宇宙および海洋用途に最適です。

炭素鋼 (C1008、C1010): 高強度、コスト効率が高く、腐食防止のためにメッキが施されることが多い

ステンレス(304、316)：耐食性に優れ、医療機器や屋外機器に最適

銅と真鍮: 優れた導電性と美観を備え、電気部品や革製品に使用されます。

アプリケーション産業とエンジニアリングの使用例

ヌオーテメタルズは、さまざまな業界に管状リベットを供給しています。このファスナーは、敏感な基材を損傷することなく、一貫した接合部の完全性を提供できるため、次の分野で好んで選択されています。

自動車産業

ブレーキライニングアタッチメント

シートベルトアンカーアセンブリ

内装トリムの留め具

HVAC ダクト接続

家電

ノートパソコンのヒンジ機構

ポータブルデバイス用のエンクロージャアセンブリ

薄肉ケーシングの構造補強

医療機器

手術器具アセンブリ

整形外科用装置のコンポーネント

診断装置ハウジング

航空宇宙と防衛

航空機内装パネルの固定

軽量構造接続

耐振アセンブリ

一般的な製造および組立

荷物とケースのハードウェア

家具フレームの接続

電気接続箱

繊維および皮革製品の組み立て

代替ファスナーと比べて管状リベットを使用する利点

中実リベット、ネジ、または溶接継手と比較すると、管状リベットには明確なエンジニアリング上の利点があります。

低い取り付け力: オペレータの疲労を軽減し、工具寿命を延ばします。

最小限の材料変形: 薄いゲージの材料または脆い基板に最適

制御されたクランプ力: 過剰トルクのリスクのない、一貫した接合品質

熱影響なし: 冷間成形プロセスにより、接合されたコンポーネントの材料特性が維持されます。

美しい仕上がり: 丸められたヘッドにより、すっきりとしたプロフェッショナルな外観が得られます。

耐振動性: 管状リベットは一度固定されると、動的荷重下でも接合部の完全性を維持します。

チューブラーリベットの選択基準

正しい管状リベットを選択するには、複数の技術パラメータを評価する必要があります。 Nuote Metals は、次の評価フレームワークを推奨します。

1. 材料スタックの厚さ

接合する材料の合計の厚さを測定します

適切なロール形成のために、シャンクの突出量が約 0.5 ～ 1.0 mm になるリベットの長さを選択してください。

2. せん断および引張の要件

アプリケーションで予想される負荷を決定する

直径および材質別のリベット強度評価については、Nuote Metals の技術データシートを参照してください。

3. 環境への曝露

屋内用：メッキ鋼板またはアルミニウム

屋外または腐食環境: ステンレス鋼またはコーティングされたアルミニウム

電気用途: 銅または真鍮

4. 設置機器の互換性

少量生産向け手動プレス機

自動組立ライン用の空気圧またはサーボ駆動プレス

5. ヘッドスタイルの要件

フラッシュマウント用フラットヘッド

表面の連続性を高める皿頭

美的または機能的な間隔を確保するための丸型ヘッド

インストールのベストプラクティスと品質保証

管状リベットに期待される性能を達成するには、適切な取り付けが重要です。 Nuote Metals は、生産のあらゆる段階で厳格な品質管理を統合し、最適な設置結果を保証するための技術サポートを提供します。

インストールプロセスの概要

穴の準備: リベットシャンクよりも直径 0.05 ～ 0.10 mm 大きい穴をドリルまたはパンチで開けます。

挿入: 位置合わせされた材料の穴にリベットを挿入します。

設定：リベットプレスまたは自動供給システムを使用して軸力を加えます

ロール形成: 中空の端部が外側に回転し、材料をクランプする二次ヘッドを形成します。

品質管理パラメータ

シャンクの同心度: 均一なロール形成を保証します

ヘッドの同心性: 一貫した外観と荷重分散を維持します。

硬度の均一性: 取り付け時のひび割れを防止します。

めっき厚さ：耐食性仕様を満たす

【チューブラーリベット】よくあるご質問

Q1: セミチューブラーリベットとフルチューブラーリベットの違いは何ですか?

A: 半管状リベットはシャンク長さの約 20 ～ 30% が中空になっており、残りの部分は中実です。この設計により、ソリッドリベットと比較して取り付け力を軽減しながら、より高いせん断強度が得られます。フルチューブラーリベットはシャンク全体が中空であり、取り付け力が最も低く、重量が最も軽いですが、全体の強度は低くなります。 Nuote Metals では、構造接合部には半管状リベットを、非構造アセンブリまたは軽量化が重要な場合には完全管状リベットを推奨しています。

Q2: アセンブリの正しい管状リベットの長さを決定するにはどうすればよいですか?

A: 正しいリベットの長さは、材料の厚さ + 0.5 ～ 1.0 mm (標準ロール形成の場合) として計算されます。たとえば、合計厚さ 3.0 mm の 2 枚のシートを接合する場合、シャンク長さ 3.5 mm ～ 4.0 mm のリベットを選択します。突出部はロールヘッドを形成する。より硬い材料の場合、またはより大きな転造ヘッド直径が必要な場合は、より長い突出量が必要になる場合があります。 Nuote Metals は、ご要望に応じて、すべての材料の組み合わせに対する詳細な長さ選択チャートを提供します。

Q3: 管状リベットは高振動環境でも使用できますか?

はい。管状リベットは、振動による緩みに強いため、自動車や重機の用途で広く使用されています。時間の経過とともに元に戻る可能性があるねじ付きファスナーとは異なり、冷間成形された圧延ヘッドは永久変形を生み出し、製品の耐用年数全体を通じてクランプ力を維持します。極度の振動条件に備えて、Nuote Metals は保持力をさらに高めるために、刻み付きシャンクまたは接着剤コーティングされたオプションを備えたロック用管状リベットを提供しています。
