用途に合わせて 304 または 316 ステンレス鋼のアイレットを選択する必要がありますか?

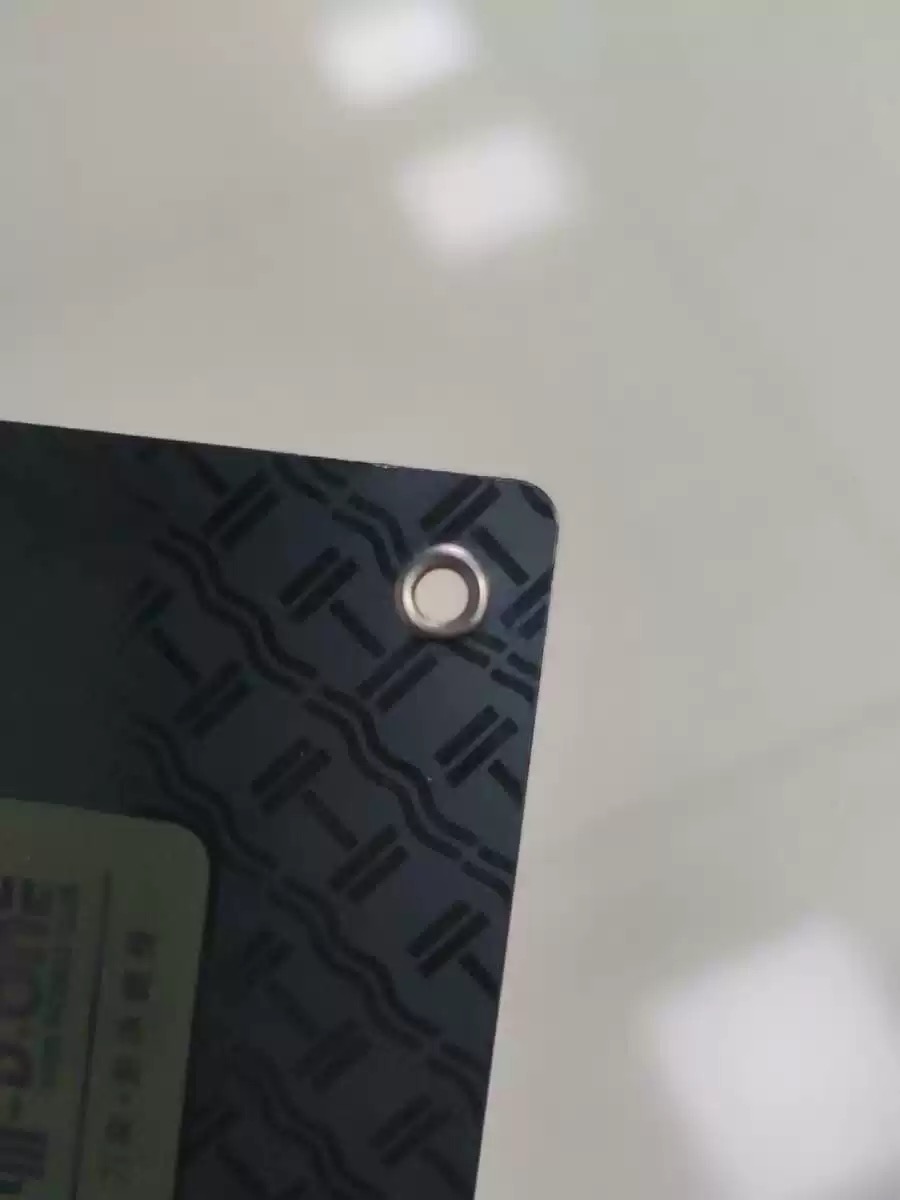

布地、革、薄い金属の穴は弱点です。負荷がかかると周囲の素材が伸びたり、ほつれたり、破れたりします。アイレットはその穴を補強しますが、それはアイレット自体が環境に耐えられる場合に限られます。

ステンレス製アイレット代替手段が持続しない場合に指定されます。真鍮は塩で変色し、脱亜鉛します。メッキ鋼は塗装に傷が付くと錆びます。アルカリ性条件下のアルミニウムピット。ステンレス鋼は永久的な解決策を提供します。酸化クロム層は自己修復します。傷をつけると酸化物が再形成されます。

Nuote Metals では、3 つの構成と 2 つの主要グレードのステンレス鋼アイレットを製造しています。正しく指定するために知っておくべきことは次のとおりです。

標準、スパー、ショルダー – どの構成ですか?

ステンレス製アイレットすべて同じではありません。フランジの下側とバレルのプロファイルによって、材料内でアイレットがどのように動作するかが決まります。

ステンレス鋼は真鍮よりも硬くて強いため、重い負荷がかかっても変形しにくいです。しかし、同じ硬度ということは、これらのアイレットにはより慎重な取り付けと適切な工具が必要であることを意味します。標準的なアイレットは、ほとんどの繊維用途に使用できます。拍車アイレットは、動いたり振動したりするものには不可欠です。歯が材料に食い込み、回転を防ぎます。ショルダータイプはニッチなものです。レイヤー間のギャップを制御する必要がある場合にのみ使用してください。

304 対 316 – 成績決定

これは、ステンレス製アイレットの最も重要な仕様決定です。選択によって、環境内でアイレットがどれくらい持続するかが決まります。

以下の表は、マーケティング上の主張ではなく、実際の違いを示しています。

304 ステンレス鋼は、ほとんどの屋外および産業用途における当社の標準です。ステンレス鋼のクロムは目に見えない自己修復酸化層を形成し、傷や磨耗の後でも錆びを防ぎます。

316 ステンレス鋼には 2 ～ 3% のモリブデンが含まれており、塩化物による腐食に対して優れた耐性を備えています。 NACE International によると、316 は分解する前に 304 に損傷を与えるレベルの 5 倍強い塩化物レベルに耐えることができます。

私たちのルール:製品に塩が含まれない場合は、304 で十分で経済的です。道路解氷塩、海岸霧、プールの化学薬品、海洋環境など、塩化物にさらされる可能性がある場合は、316 にアップグレードしてください。追加コストは、保証請求を回避することで元が取れます。

最もよく見られる 3 つの故障モード

長年にわたる供給ステンレス鋼のアイレット、予測可能な失敗パターンを 3 つ特定しました。それらを知ることは、それらを避けるのに役立ちます。

塩化物孔食 (海洋環境の 304)

海岸で 6 ～ 12 か月使用すると、フランジとバレルに小さな錆のような穴が現れます。原因は単純です。304 ステンレス鋼にはモリブデンが含まれていません。塩水噴霧からの塩化物イオンは、不動態酸化物層を局所的に破壊します。

私たちのソリューション:海水から 5 km 以内の用途には、316 ステンレス鋼が必要です。孔食抵抗相当数 (PREN) は 18 ～ 20 (304) から 25 ～ 30 (316) に増加します。

セット中にロールに亀裂が入った

中空のバレルはスムーズにカールせずに分割されます。これは、過度の硬化力や穴のエッジのバリによって材料が加工硬化したときに発生します。ステンレス鋼は真鍮やアルミニウムよりも早く加工硬化します。

私たちのソリューション:各径ごとの設定力表をご用意しております。 5 mm のステンレス鋼製アイレットの場合、最適な力は 1,800 ～ 2,200 N で、真鍮よりも 40% 高くなりますが、冷間加工を避けるためにストロークは短くなります。

アルミニウムに対する電解腐食

周囲のアルミシートの急速な腐食ステンレス鋼のアイレット。ステンレス鋼は陰極（貴）、アルミニウムは陽極（活性）です。湿った状態では、アルミニウムが優先的に腐食します。

私たちのソリューション:ステンレス鋼のアイレットとアルミニウムの表面の間にナイロンまたは PET の絶縁ワッシャーを塗布します。高温環境用に、ガルバニック電位差を低減する錫メッキのステンレス鋼アイレットを提供しています。

技術仕様 - 数値

Nuote Metals のステンレス鋼アイレットのすべてのバッチは、これらのパラメータを満たしています。

寸法許容差

精密エレクトロニクスや医療機器用途では、シャンク径の公差を±0.02 mmまで厳しくすることができます。

利用可能な仕上げ

ステンレススチール製アイレットには不動態化処理が追加料金なしで含まれています。表面から遊離鉄を除去し、酸化クロム層を最大化します。

すべての仕上げはRoHSに準拠しています。

お客様からの 2 つの実際のアプリケーション

マリンキャンバスおよびボートカバー (316 ステンレス鋼)

フロリダのボートカバーメーカーは真鍮のアイレットを使用していました。何か月も経たないうちに変色し、キャンバスが汚れてしまいました。 316 ステンレス鋼の拍車アイレットと一致する拍車ワッシャーを提供しました。その結果、3 年間連続して海水にさらしても、腐食、抜け、汚れは発生しませんでした。拍車がキャンバスをグリップし、風によるストレスによる回転を防ぎます。

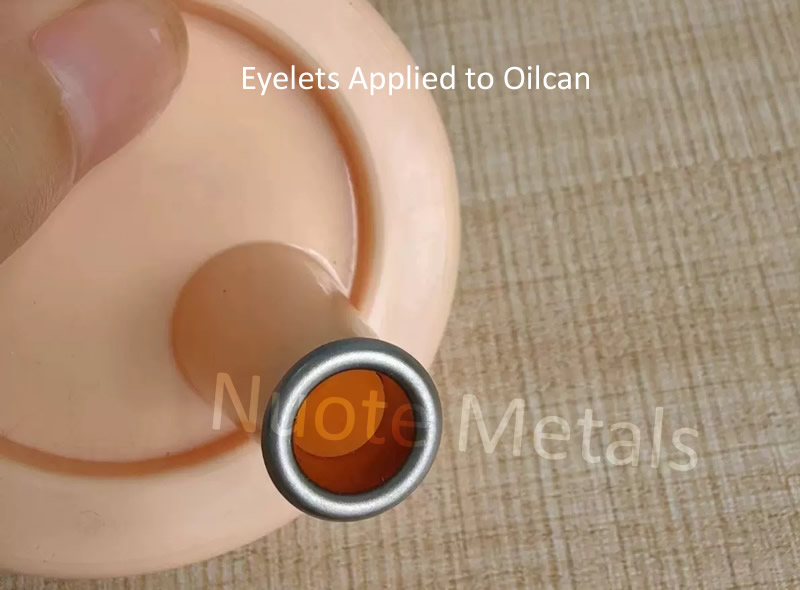

ガラス製オイルディスペンサー注ぎ口 (304 ステンレス鋼)

ガラス製オイルディスペンサーを製造するキッチン用品メーカーは、注ぎ口の穴に耐久性があり、食品に安全な補強材を必要としていました。開口部の周りのガラスの鋭利なエッジは欠けやすく、注ぐのが面倒でした。メッキされたスチール製アイレットは酸性油と接触すると腐食し、錆による汚染の危険がありました。滑らかな圧延フランジを備えた 304 ステンレス鋼の標準アイレットを提供しました。アイレットはアニーリングプロセス中にガラスの開口部に挿入され、鋭いエッジを排除して液だれを防ぐ耐食性の注ぎ口リムを作成します。ステンレス鋼は食用油や酸性ドレッシングとの繰り返しの接触に耐えます。メーカーはこのソリューションを 2 年以上使用していますが、錆や欠けに関する苦情はありません。

取り付け - ステンレス鋼に適したもの

ステンレス鋼は真鍮やアルミニウムよりも硬いです。ステンレス製アイレットの取り付けには、適切な技術と工具が必要です。

重要な成功要因

• 高炭素鋼のセッティングダイスを使用– 標準の真鍮定格の工具は機能せず、損傷する可能性があります。ステンレス鋼のアイレットには、ステンレス鋼用に特別に設計された工具が必要です。
• 穴径– ハトメシャンクより 0.05 ～ 0.10 mm 大きいパンチまたはドリル穴。
• バリ取り- 不可欠。バリがあるとロールの適切な形成が妨げられ、ステンレス鋼に切り込みが入る可能性があります。
• 設定力– ステンレス鋼は真鍮よりも大幅に大きな力を必要とします。 5 mm アイレットの場合、最適な力は 1,800 ～ 2,200 N です。
• シングルストローク– しっかりとした 1 回のストロークを使用します。複数回の打撃によりステンレス鋼が加工硬化され、亀裂が発生します。

よくあるインストールの間違い

ステンレス製アイレット – よくある質問

Q1: 標準、拍車、ショルダータイプのステンレス製アイレットはどのように選べばよいですか?

A: 選択は完全に材質と荷重の方向によって異なります。標準 (プレーン フランジ) は、フォーム、ゴム、複数層の生地など、硬化中に圧縮される柔らかくて厚い素材に最適です。滑らかなフランジが力を均等に分散します。平フランジ (歯付き) は、キャンバス、革、プラスチック シート、ターポリンなど、薄くて丈夫な、または滑りやすい素材に最適です。歯が表面を貫通しているため、回転が防止され、引き抜き抵抗が 40 ～ 60% 増加します。ショルダー タイプ (ステップ バレル) は、層間に正確なスタンドオフまたはスペーサーが必要な用途に適しています。たとえば、アイレットが配線に対してショートしてはいけない PCB アセンブリなどです。私たちの推奨事項: よくわからない場合は、テキスタイルとレザーの場合は平フランジ、軟質複合材料の場合はプレーン フランジ、制御されたスタンドオフが必要な場合にのみショルダー タイプから始めてください。

Q2: 304 ステンレス鋼のアイレットを屋外で使用できますか? 316 が必要になるのはいつですか?

A: 304 ステンレス鋼のアイレットは、真水、穏やかな屋外条件、および時折の湿気の中でも良好に機能します。ただし、継続的な塩水または沿岸噴霧環境 (海洋から約 5 km 以内) では、304 は時間の経過とともに表面に孔食が発生する可能性があります。蒸発サイクルを通じて塩濃度が増加し、塩化物による攻撃が加速されます。 316 ステンレス鋼のアイレットには 2 ～ 3% のモリブデンが含まれており、塩化物による孔食に対して優れた耐性を備えています。当社の具体的なアドバイス: ボート カバー、ドックのハードウェア、または塩水に定期的にさらされる製品の場合は、316 を指定してください。塩分を避けた一般的な屋外使用 (内陸部のテント、日よけ、バナーなど) の場合は、304 で十分であり、よりコスト効率が高くなります。

Q3: ステンレス製アイレットの正しいバレル長を計算するにはどうすればよいですか?

A: 正しいバレルの長さは、材料の総厚によって異なります。標準的なステンレス鋼のアイレットの場合、バレルは材料スタックを完全に貫通し、転がるのに十分な突出長さを持たなければなりません。当社の計算式: バレルの長さ = 材料スタックの厚さ + 0.8 ～ 1.5 mm。余分な長さは巻きカールを形成します。例えば、総厚2.5mmの帆布製ボートカバーを補強するには、バレル長3.3mm～4.0mm程度が必要となります。バレルが短すぎるとカールが弱くなり、ハトメが抜ける可能性があります。長すぎるとカールが大きくなりすぎたり、切れたりすることがあります。嵌合ワッシャーを備えた拍車ステンレス鋼アイレットの場合、計算は次のようになります: バレルの長さ = 材料スタックの厚さ + ワッシャーの厚さ + 0.5 ～ 1.0 mm。当社の推奨事項: 2 つまたは 3 つの隣接するバレル長の無料サンプル アイレットを注文し、設定ツールを使用して実際の素材でテストします。

品質と透明性

Nuote Metals は ISO 9001:2015 に基づいて運営されています。すべてのバッチステンレス鋼のアイレット原材料証明書（熱番号）、製造プレスログ、最終検査報告書まで追跡可能です。当社では、抜き取りチェックだけでなく、生産全体を通じて 100% の全範囲検査を実施しています。 ISO 2859 に基づく AQL サンプリング: クリティカル ディメンションは 1.0、メジャー ディメンションは 2.5。

当社の顧客ポリシー:

• 無料サンプル (在庫サイズ) – 宅配便のみお支払いください
• カスタム ツール – 非標準のフランジ形状またはバレル長に対して 10 日で準備完了
• 標準サイズのMOQ 20,000個。初回注文の場合は安くなります
• リードタイム - 在庫: 3 ～ 5 日。カスタム (ツールを含む): 15 ～ 25 日
• 8時間の技術対応

ご提供させていただきましたステンレス鋼のアイレット70か国以上の顧客に。

まとめ：ステンレス鋼のアイレットは、自己修復性の酸化クロム層により永久的な耐食性を提供します。一般的な屋外用途には 304、海洋/海岸用途には 316 をお選びください。材質と荷重に応じて、標準、拍車、またはショルダーを選択します。適切な工具を使用して 1 回のストロークで設定します。 Nuote Metals は、ISO 9001 認証を受けたステンレス鋼アイレットを無料サンプルとともに提供しています。
