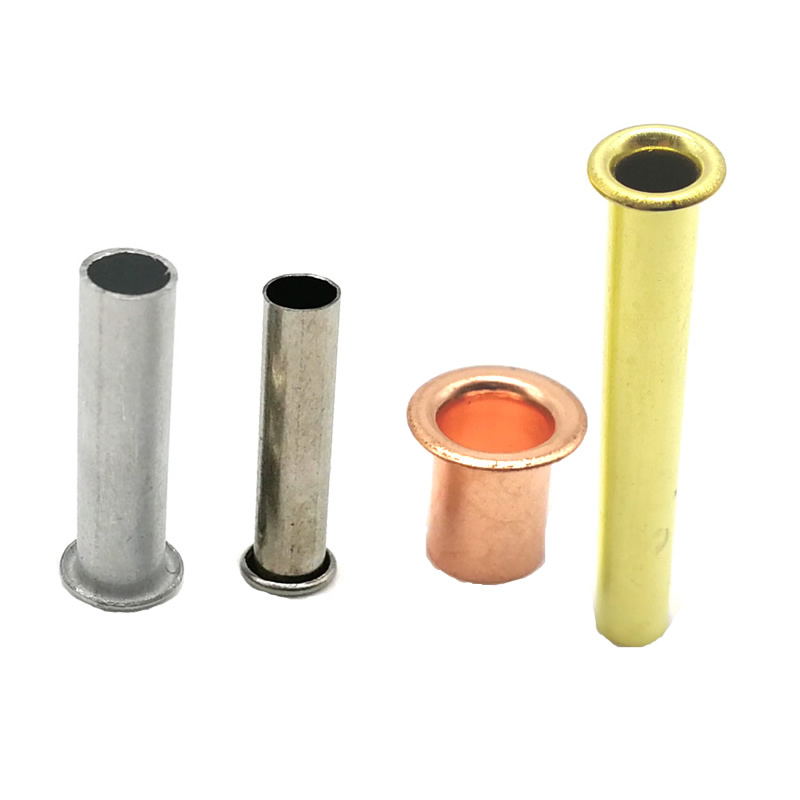

管状リベットの選択で最もよくある間違いは何ですか?また、それらをどのように回避しますか?

間違い 1 – 間違った中空深さの選択

チューブラーリベットにおける最も重要な決定/フルチューブラーリベット選択は中空の深さです。多くの購入者は、最も少ない力でセットできるという理由でフルチューブラーをデフォルトにするか、より強いサウンドを求めてセミチューブラーを選択します。どちらのデフォルトも正しくありません。

2 つの構成の違い

訂正: ジョイントに構造的負荷がかかる場合、またはピボット動作が必要な場合は、半管状を指定してください。素材が柔らかく、スタックが 4 mm 未満の場合は、フルチューブラーが適切です。フルチューブラーはセッティングが簡単だからという理由だけで、荷重がかかるものには使用しないでください。

間違い 2 – 材料と環境の不一致

材料の選択は、多くの場合、実際の動作環境ではなく、コストや習慣によって決まります。ほとんどの早期失敗の原因は 3 つの不一致です。

よくある 3 つのミスマッチ

環境に応じた材料の選択

訂正:平均的な状態ではなく、リベットが直面する最も激しい状態を特定します。年に 2 回塩水噴霧にさらされるリベットでも、時間の経過とともに腐食生成物が汚れて接合部を弱めるため、依然として 316 ステンレスが必要です。

間違い 3 – バレルの長さを間違って計算する

バレルの長さのエラーは、取り付け上の欠陥の最も一般的な原因です。短すぎるとロールが弱いです。長すぎると、ロールが大きすぎるか、分割されます。

正しい公式

修正: 硬い材料 (鋼、ステンレス) には高い乗数を使用し、柔らかい材料 (アルミニウム、真鍮、銅) には低い乗数を使用します。生産に着手する前に、常に 2 つの隣接する長さの無料サンプルを使用してテストしてください。

仕様変更で障害が解決した2つの生産事例

農機具パネル（半管状、304ステンレス）

問題: トラクターのエンジン カバーのメーカーは、亜鉛メッキ鋼製の半管状リベットを使用していました。カバーは毎週洗浄され、メッキは 6 か月以内に剥がれました。塗装されたパネルには錆びの跡が現れ、スチールの腐食によりいくつかのリベットが緩みました。

オリジナル仕様: スチール製セミチューブラー、4 mm シャンク、6 mm バレル、亜鉛メッキ。

修正された仕様: 304 ステンレス鋼の半管状リベット、4 mm シャンク、6 mm バレル、不動態化。 304 グレードは、毎週の洗浄と屋外保管を処理します。半管状の設計により、パネル取り付けに必要なせん断強度が維持されました。

結果: 2 年間使用しても腐食や緩みはありませんでした。お客様は、すべてのエンジン カバー モデルをステンレス鋼に変更しました。

HVAC ダクト フランジ (フルチューブラー、アルミニウム 5056)

問題: HVAC 請負業者は真鍮を使用しましたフルチューブラーリベットアルミダクトフランジの取り付けに。ダクトは、湿気が一定の凝縮環境で動作しました。真鍮は 18 か月以内に脱亜鉛し、アルミニウムに白い腐食生成物が残り、接合部が弱くなりました。

オリジナル仕様：真鍮フルチューブラー、3mmシャンク、5mmバレル。

修正された仕様: 5056 アルミニウム製フルチューブラー リベット、3 mm シャンク、5 mm バレル、透明陽極酸化処理。 5056 合金は船舶グレードであり、アルミニウム ダクト材料と互換性があり、ガルバニック対はありません。陽極酸化仕上げにより腐食保護が強化されました。

結果: 3 年間使用しましたが、腐食や接合部の故障はありませんでした。請負業者は現在、すべての凝縮環境ダクトに 5056 アルミニウムを指定しています。

技術仕様 - 当社の工場基準

利用可能なヘッドスタイル

• フラットヘッド – 面一、薄型
• 丸型ヘッド - クラシックなドーム型プロファイル
• 皿頭 – 面一または表面の下に設置
• トラスヘッド - 柔らかい素材向けの幅広タイプ
• 雲台 - 適度なプロファイル

標準仕上げ

• 天然（成型のまま）
• 亜鉛メッキ – 鋼の基本的な防食
• ニッケルメッキ - 光沢仕上げ、耐摩耗性
• 錫メッキ – はんだ付け可能な表面
• 不動態化 – ステンレス鋼用
• 陽極酸化処理 - アルミニウム用

すべての仕上げはRoHSに準拠しています。

チューブラーリベット – よくある質問

Q1: セミチューブラーリベットとフルチューブラーリベットの違いは何ですか?

A: 違いは中空の深さです。あ半管状リベット尾部からシャンクの長さの 45 ～ 55% まで伸びる中空の空洞を持っています。残りはしっかりしています。フルチューブリベットはシャンク全体が中空です。半管状リベットは、より高いせん断強度 (固体の 80 ～ 90%) を提供し、ピボット ポイントとして使用できます。フルチューブラーリベットは最小の力（固体の 15 ～ 20%）で固定されますが、固体強度の 60 ～ 70% しか提供しません。構造接合部、電気端子、その他耐荷重性のあるものには半管状を使用してください。柔らかい素材、4 mm 未満の薄いスタック、装飾アセンブリにはフルチューブラーを使用してください。 Nuote Metals では、両方の構成を 5 つの材料で製造しています。

Q2: 屋外用途で管状リベットが早期に破損するのはなぜですか?

A: 最も一般的な原因は材料の不一致です。真鍮は塩水噴霧で脱亜鉛します。メッキ鋼板は塗装が剥がれると錆びます。アルミニウムはアルカリまたは塩化物環境では穴が開く可能性があります。解決策は、平均的な状態ではなく、リベットが直面する最も激しい状態に材料を適合させることです。海岸または海洋にさらされる場合は、316 ステンレス鋼を指定してください。一般的な屋外使用の場合、304 ステンレス鋼または 5056 アルミニウム。屋内の乾燥した環境では、メッキされたスチールまたは真鍮が使用できます。不明な場合は、本番環境に移行する前に無料サンプルをリクエストし、実際の環境でテストしてください。

Q3: 管状リベットの正しいバレル長を計算するにはどうすればよいですか?

A: 計算式は構成によって異なります。半管状リベットの場合: バレルの長さ = 材料のスタックの厚さ + (0.8 ～ 1.2) × シャンクの直径。のためにフルチューブラーリベット: Barrel Length = Material Stack Thickness + (0.4 to 0.7) × Shank Diameter. Use the higher multiplier for harder materials and the lower multiplier for softer materials.例: 4 mm の半管状リベットを備えた 3.0 mm のスタックには、3.0 + (1.0 × 4.0) = 7.0 mm が必要です。 The same stack with a full tubular rivet requires 3.0 + (0.5 × 4.0) = 5.0 mm. Always test with free samples in two adjacent lengths before production.

Q4: Nuote Metals の管状リベットの MOQ とリードタイムはどれくらいですか?

A: Our standard MOQ is 20,000 pieces for stock sizes. For first orders or sample runs, we accommodate lower quantities—as low as 5,000 pieces. We provide free samples for stocked sizes; you pay only the courier charge. Lead time: 3–5 days for stock sizes; 15–25 days for non-standard sizes including custom tooling. Every batch includes a material certificate, dimensional inspection report, and RoHS declaration. We have supplied tubular rivets to customers in over 70 countries. ISO9001:2015認証取得。
