PCB から革製品までの用途に適したアイレットを選択するにはどうすればよいですか?

アイレットとグロメット – パフォーマンスを決定する違い

この 2 つの用語は、多くの場合同じ意味で使用されます。それらは同じ製品ではありません。間違ったものを指定すると、オーバーエンジニアリングまたは早期の障害が発生します。

構造の比較

当社の生産現場からの実際的なルール: 材料が比較的薄く、負荷が軽度から中程度の場合は、ハトメを使用します。素材が重いキャンバス、ビニール、耐荷重防水シートの場合は、グロメットを使用してください。その間のすべてについて、決定は通常、フランジの美しさと穴のサイズに帰着します。

材料の選択 – ハトメを環境に適合させる

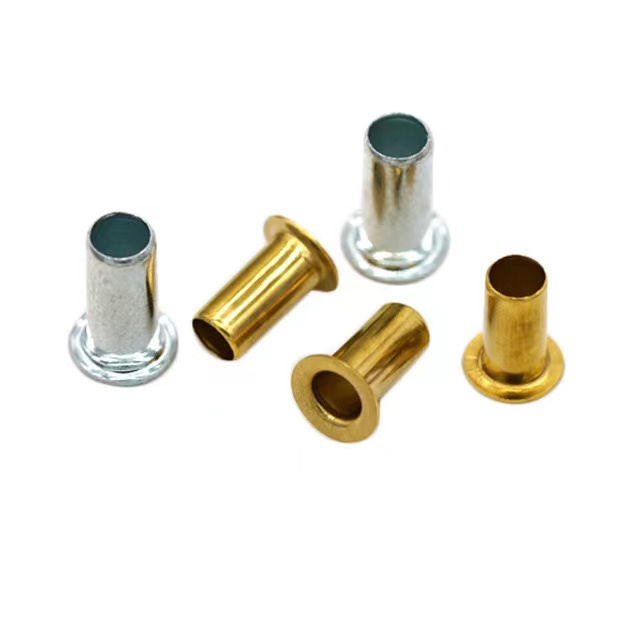

Nuote Metals では、アイレット5つの素材で作られています。それぞれが異なる問題を解決します。

材質比較

私たちの選択ロジック:導電性と外観が重要なエレクトロニクス用の真鍮。海洋および化学環境向けのステンレス鋼。重量が制約となる場合はアルミニウム。最大の導電率が交渉不可能な場合にのみ銅を使用します。コストが優先され、環境が乾燥している場合はスチールを使用します。

私たちの記録にある 2 件の申請

PCBスルーホール補強材（真鍮、平フランジ）

問題：産業用制御ボードを製造している電子メーカーでは、熱サイクル後にスルーホールの周囲で銅パッドが浮き上がるという経験をしました。穴はトランスとコネクタの脚に使用されており、組み立てによる機械的ストレスがはんだ接合部に直接伝わりました。

私たちのソリューション:供給させていただきました真鍮のアイレットフラットフランジ付き、外径 2.4 mm、バレル長 4 mm。のアイレットめっきスルーホールに挿入し、圧延してメカニカルスリーブを作成しました。真鍮製の本体が組立時の応力を吸収し、銅箔の剥がれを防ぎます。内径は部品リードより0.05mm大きく設定し、ガタつきなく挿入しやすくなりました。

結果：パッドリフティングの失敗は、12 か月の生産期間中にゼロになりました。メーカーは、すべての重量部品の貫通穴の設計標準にアイレットを追加しました。

ポータブル オーディオ デバイス ヒンジ アセンブリ (ニッケルメッキ真鍮、ロールド フランジ)

問題：ポータブル Bluetooth スピーカーのメーカーは、折りたたみスタンド機構用の耐久性のある薄型のピボット ポイントを必要としていました。ハウジングは ABS プラスチックで、厚さは 1.8 mm でした。オリジナルの設計では、プラスチック製のボスに小さなスチール製のピンを圧入して使用していましたが、落下試験中にボスに亀裂が入り、湿気の多い環境ではピンが腐食してしまいました。

私たちのソリューション:ニッケルメッキを供給しました真鍮のアイレットロールフランジ付き、内径 2.0 mm、バレル長 3.5 mm。アイレットはプラスチックハウジングに取り付けられ、ヒンジピンの強化された支持面として機能します。ロールフランジは、折り畳み動作を妨げない滑らかで目立たない表面を提供しました。ニッケルメッキは腐食を防ぎ、スピーカーの金属仕上げと調和します。

結果：コンクリート上への 1.5 m の落下試験に合格し、ボスの亀裂はゼロでした。 18 か月の製造後、ヒンジ アセンブリには磨耗や腐食は見られません。お客様はスチールピンを完全に廃止し、アイレットを補強と座面の両方として使用しています。

技術仕様 – 私たちが保持しているもの

PCB アプリケーションでは、コンポーネントのリード公差が必要な場合、シャンク直径を ±0.02 mm に抑えることができます。

アイレット – よくある質問

Q1: グロメットの代わりにアイレットを使用する必要があるのはどのような場合ですか?

A: ハトメは、素材が比較的薄く、荷重が軽度から中程度で、目立たない仕上げが必要な場合に使用します。アイレットは、フランジと穴の比率が小さい一体型のファスナーで、衣類、革製品、履物、電子機器、紙製品に適しています。素材が厚手のキャンバス、ビニール、または耐荷重性の防水シートで、穴が約 12 mm より大きい場合は、グロメットを使用してください。グロメットは 2 つの部分 (本体とワッシャー) で構成されており、耐久性の高い用途に向けてより強力な補強を提供します。素材の厚さが 3 mm 未満で、穴が 12 mm 未満の場合は、ほとんどの場合、アイレットが正しい選択です。

Q2: PCB アイレットにとって最も重要な公差は何ですか?

A: 2 つの公差が重要です。まず、アイレットの内径はコンポーネントのリード線に合わせたサイズにする必要があります。通常、結合せずに挿入できるように、リード線の直径より 0.05 mm ～ 0.20 mm 大きくします。次に、外径が基板クリアランス ホールに適合する必要があります。通常、アイレットの外径より 0.03 mm ～ 0.10 mm 大きくなります。アイレットがボード内で緩すぎると、ボードはグリップしません。きつすぎると、挿入中にボードが割れたり、変形したりする可能性があります。重要なスルーホール補強の場合は、取引サイズに依存するのではなく、これらの寸法を明示的に指定します。

Q3: アイレットは屋外や海洋用途で使用できますか?

はい、適切な素材を使用しています。ステンレス製アイレット（一般屋外用は304、海水・塩化物用は316）最高の耐食性を発揮します。 5056 アルミニウム製アイレットは、軽量でありながら海洋グレードの優れた耐食性を提供します。真鍮は淡水や穏やかな条件では良好に機能しますが、継続的な塩水噴霧では脱亜鉛する可能性があります。銅は保護的な緑青を形成し、屋根や伝統的な作品に適しています。スチールにはメッキが必要ですが、長時間湿気にさらされることはお勧めできません。沿岸または海洋用のファブリック アセンブリの場合は、316 ステンレス鋼または 5056 アルミニウムを指定します。

Q4: Nuote Metals のアイレットの MOQ とリードタイムはどれくらいですか?

A: 当社の標準MOQは在庫サイズで20,000個です。初回注文またはサンプル生産の場合は、5,000 個程度の少量でも対応します。在庫のあるサイズについては無料サンプルを提供しています。宅配便料金のみをお支払いください。リードタイム: 在庫サイズの場合は 3 ～ 5 日。カスタム ツールを含む非標準サイズの場合は 15 ～ 20 日かかります。すべてのバッチには、材料証明書、寸法検査報告書、および RoHS 宣言が含まれています。ご提供させていただきましたアイレット40か国以上の顧客に。 ISO9001:2015認証を取得。
