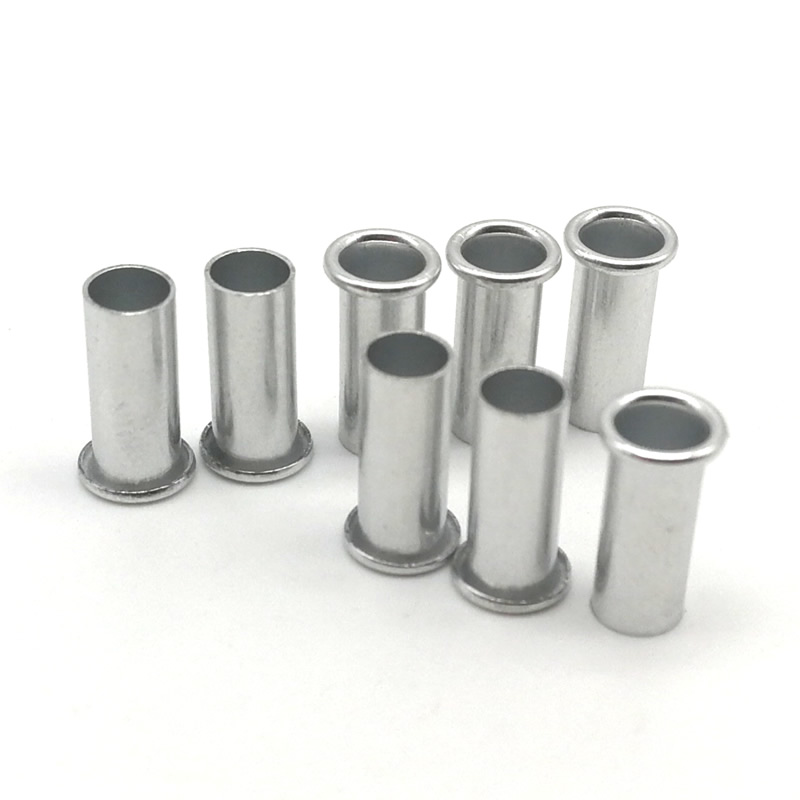

なぜアルミニウム管状リベットが重量に敏感で腐食しやすいアセンブリで普及しているのでしょうか?

セミチューブラーアルミニウムよりフルチューブラーのケース

ほとんどの購入者のデフォルト設定は、半管状リベット強度とセット力のバランスが取れているからです。しかし、特定の用途では、妥協ではなく、完全な管状アルミニウム リベットがより優れたエンジニアリング上の選択となる場合があります。

フルチューブラーが勝つとき

トレードオフは強度です。いっぱい管状アルミニウムリベット中実リベットのせん断強度は 60 ～ 70% ですが、半管状リベットのせん断強度は 80 ～ 90% です。構造的な接合部では、その違いが重要です。他のすべてについては、そうではありません。

アルミニウム管とスチール管 – 重量と腐食の比較

アルミニウム製の管状リベットは、多くの用途においてスチール製の管状リベットと直接競合します。通常、決定は重量と強度で決まります。

100 万個のリベットを使用するアセンブリの場合、スチール製の管状リベットからアルミニウム製の管状リベットに切り替えることで、ファスナーの重量が約 1.45 トン節約されます。自動車や航空宇宙用途では、これは燃料やエネルギーの節約に直接つながります。

技術仕様 - 当社の工場基準

Nuote Metals では、アルミニウム管状リベット以下のパラメータに従って製造されます。

寸法範囲

シャンク直径が 2 mm 未満の場合、完全な中空構成では肉厚の制御が困難になります。そのような場合には、半筒状のアルミリベットをお勧めします。

利用可能な合金

標準仕上げ

当社の工場記録からの 2 つのアプリケーション

HVAC 熱交換器フィン (5056 アルミニウム管状リベット)

問題：商用 HVAC ユニットのメーカーは、薄いアルミニウムのフィンを潰さずに銅管に取り付ける必要がありました。フィンの厚さはわずか 0.12 mm で、アセンブリは湿気が一定の結露環境で動作しました。スチール製リベットは腐食する可能性があります。半管状のアルミニウム製リベットでは、取り付けに大きな力が必要となり、フィンが変形してしまいました。

私たちのソリューション:5056を供給しましたアルミニウム管状リベットシャンク2 mm、バレル長4 mm、透明アルマイト処理。完全な管状壁は 400 N 未満の力で回転し、フィンの変形を避けるのに十分な優しさでした。 5056 合金は、結露環境に対して海洋グレードの耐食性を提供しました。

結果：お客様はフィンの損傷を 3% から 0.2% 以下に軽減しました。 HVAC ユニットは、500 時間の塩水噴霧テストに合格し、リベットに腐食は発生しませんでした。生産は2年以上継続されました。

ソーラーパネル取り付けクリップ (6061 アルミニウム管状リベット)

問題：太陽光発電設置金具メーカーは、アルミニウム クリップをパネル フレームに取り付けるためのリベットを必要としていました。クリップは、紫外線、雨、-40 °C から 85 °C までの温度サイクルを含む、25 年間の屋外暴露に耐える必要がありました。スチール製リベットは、アルミニウムフレームの電解腐食の危険性があるため拒否されました。

私たちのソリューション:6061を供給しましたアルミニウム管状リベットシャンク4 mm、バレル長6 mm、透明アルマイト処理。 6061 合金はクリップの取り付けに必要な強度を提供し、陽極酸化仕上げにより UV 保護と腐食保護が追加されました。完全な管状設計により、取り付け中にクリップをわずかに回転させることができ、2 番目の位置合わせ手順が不要になりました。

結果：取り付けクリップは、IEC 61215 の熱サイクルおよび湿気凍結テストに合格しました。お客様は二次調整ステップを省略し、パネルあたりの設置時間を 12 秒短縮しました。

アルミニウム管状リベット – FAQ

Q1: アルミニウム管状リベットとアルミニウム半管状リベットの違いは何ですか?

A: 違いは中空部の深さです。アンアルミニウム管状リベット（フルチューブラー）シャンク全体が中空になっています。アルミニウムの半管状リベットには、尾部からシャンクの長さの 45 ～ 55% だけが延びる中空のキャビティがあります。残りの部分はしっかりしています。フルチューブラー リベットは、必要な取り付け力が最小限 (通常ソリッド リベットの 40 ～ 50%) で、薄い素材や柔らかい素材に最適です。半管状リベットは、より高いせん断強度 (固体の 80 ～ 90%) を提供し、軽量構造の接合に適しています。 Nuote Metals では、両方の構成を製造しています。材料スタックが 3 mm 未満の場合、または重量が重要なアセンブリの場合は、通常、フルチューブラーの方が良い選択です。耐荷重性のあるものには、セミチューブラーを選択してください。

Q2: アルミニウム管状リベットは屋外や海洋環境でも使用できますか?

はい、しかし合金は重要です。 5056 アルミニウム管状リベットにはマグネシウムとクロムが含まれており、海水や大気腐食に対する優れた耐性を備えています。これらは、海洋に隣接した場所、屋外、高湿度の用途に最適です。 6061 は一般的な屋外での使用に適した耐食性を備えていますが、直接の塩水噴霧では穴が開く可能性があります。 1100 は屋内専用です。最高の腐食保護を実現するには、透明な陽極酸化またはクロム酸塩処理仕上げを指定してください。 Nuote Metals では、特に海洋および屋外のアセンブリ向けに、陽極酸化仕上げを施した 5056 アルミニウム管状リベットを提供しています。継続的に海水に浸す場合は、代わりに 316 ステンレス鋼の管状リベットに切り替えることをお勧めします。

Q3: アルミニウム管状リベットの正しいバレル長を計算するにはどうすればよいですか?

A: アルミニウムは柔らかく、管状壁が薄いため、スチールや半管状リベットよりも突出する材料が少なくて済みます。次の式を使用します: バレルの長さ = 材料スタックの厚さ + 0.4 ～ 0.7 mm。薄い布地、柔らかい革、フォームなど、非常に柔らかい素材には下端 (0.4 mm) を使用します。硬い素材（硬質プラスチック、厚い革、複数の層）には、高い方（0.7 mm）を使用してください。例: 1.5 mm アルミニウム パネルを 0.8 mm プラスチック ブラケットに接合 - 合計スタック 2.3 mm。バレル長に 0.5 mm = 2.8 mm を追加します。最も近い標準長さ (通常は 3.0 mm) に切り上げます。半チューブ状のフォーミュラ (スタック + 直径) は使用しないでください。マテリアルが多すぎるため、カールが大きくなりすぎて不安定になります。 4 mm を超えるスタックでは、完全な管状リベットの制御が困難になります。セミチューブラーに変更。 Nuote Metals は、実際の材料でテストするための 3 つの隣接する長さの無料サンプル キットを提供します。

Q4: Nuote Metals のアルミニウム管状リベットの MOQ とリードタイムはどれくらいですか?

A: 当社の標準MOQは在庫サイズで20,000個です。初回注文またはサンプル生産の場合は、5,000 個程度の少量でも対応します。在庫のあるサイズについては無料サンプルを提供しています。宅配便料金のみをお支払いください。リードタイム: 在庫サイズの場合は 3 ～ 5 日。カスタム ツールを含む非標準サイズの場合は 15 ～ 20 日かかります。すべてのバッチには、材料証明書、寸法検査報告書、および RoHS 宣言が含まれています。当社は、40 か国以上の顧客にアルミニウム管状リベットを供給してきました。 ISO9001:2015認証取得。
