真鍮管状リベットが電気、装飾、大量生産のアセンブリに好まれる選択肢であるのはなぜですか?

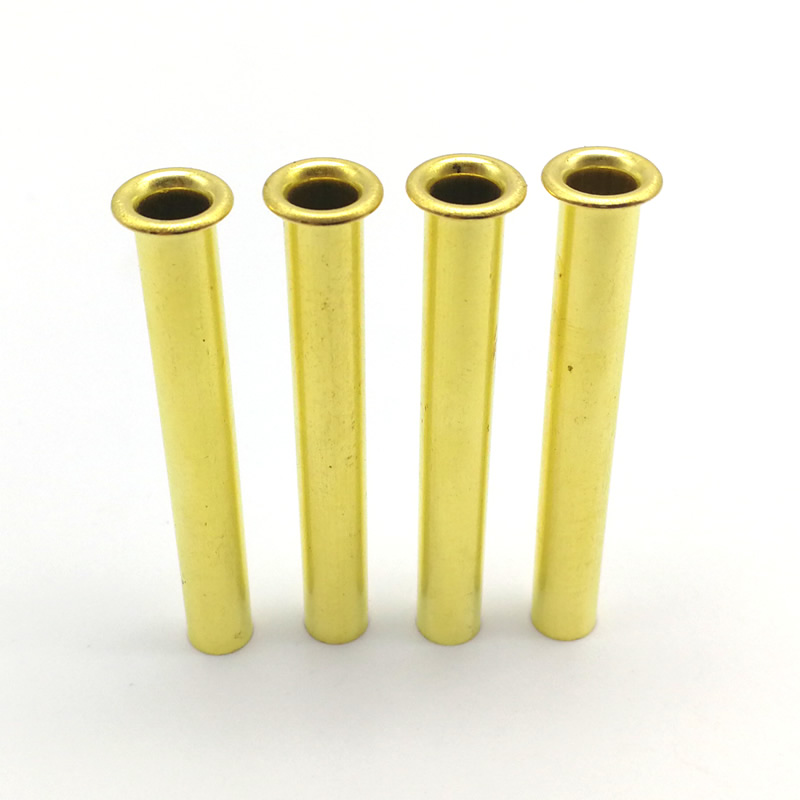

A 真鍮管状リベットは、事前に成形されたヘッドと、部分的に中空 (半管状) または完全に中空 (管状) のシャンクを備えた永久ファスナーです。取り付け中、中空部分は外側に回転し、材料を一緒にクランプする 2 番目のヘッドを作成します。

真鍮素材には、スチール、アルミニウム、ステンレススチールでは実現できない 3 つの利点が追加されています。

導電率:28% IACS - 電気端子および接地点には十分です

美学：自然で温かみのあるゴールドカラーで、豊かな緑青を発色させたり、ラッカー塗装で明るい状態を保つこともできます。

機械加工性:割れることなく薄肉を圧延できる優れた成形性

セミチューブラーとフルチューブラー – どの構成ですか?

私たちのルール:ジョイントに軽度から中程度の負荷がかかる場合、または電気的導通が必要な場合は、セミチューブラーを選択してください。純粋に装飾的なアタッチメントや、最小限の設定力が重要な非常に柔らかい素材の場合は、フルチューブラーを選択してください。

材質グレード – C2680 イエローブラス

Nuote Metals では、C2680 イエローブラスのみを使用して真鍮管状リベットを製造しています。この合金は、延性、強度、コストの最適なバランスを提供します。

C2680 は、良好な機械加工性、優れた冷間成形特性を備え、低銅黄銅よりも耐脱亜鉛性に優れています。

技術仕様 - シャンクの直径と長さ

2 つの重要な側面真鍮管状リベットシャンク径とバレル長です。以下は当社の標準範囲です。

標準サイズ範囲

公差

当社の工場記録からの 2 つのアプリケーション

電気端子台（セミチューブラー、3 mmシャンク）

問題: 産業用端子台のメーカーは、ワイヤ ラグをブロックに接続するための導電性のはんだ付け可能な留め具を必要としていました。振動によりネジが緩んだ。プッシュオンコネクタが腐食している。接合部には機械的強度と電気的導通の両方が必要でした。

当社のソリューション: シャンク長さ 3 mm、バレル長さ 5 mm の錫メッキ C2680 真鍮半管状リベットを提供しました。錫メッキにより、はんだ付け性に優れ、表面の酸化を防ぎます。半管状のデザインは低い力で設定され、中空のテールがワイヤーラグの上に巻き付けられて、永久的な機械的および電気的接合が形成されました。

結果: お客様は 2 番目のネジを廃止し、端子台あたりの組み立て時間を 15 秒短縮しました。 1,000 回の熱サイクル後に測定された接触抵抗は 0.5 mΩ 未満でした。

プレミアムレザーベルト（フルチューブラー、4mmシャンク）

問題: ヨーロッパの革製品ブランドは、ベルトの構造に装飾用の耐食性リベットを必要としていました。革は厚さ3.5mmの植物タンニン鞣しの革でした。頑丈なリベットが革にひび割れを起こしました。スチール製のリベットが変色し、皮が汚れていました。

当社の解決策: シャンク長さ 4 mm、バレル長さ 8 mm のラッカー仕上げの C2680 真鍮フルチューブラー リベットを提供しました。ラッカーは変色を防ぎ、明るい金色の仕上げを保ちました。フルチューブラー設計により最小限の力でセットされ、亀裂が完全に排除されます。真鍮の色がベルトのバックルと絶妙にマッチしました。

結果: 拒否率は 2.5% から 0.2% 未満に低下しました。このブランドはこれらのリベットを 3 年以上使用していますが、現場での苦情はありません。

真鍮管状リベットに利用可能な仕上げ

すべての仕上げはRoHSに準拠しています。

真鍮管状リベット – よくある質問

Q1: 黄銅管状リベットと黄銅半管状リベットの違いは何ですか?

A: 違いは中空部の深さです。あ真鍮管状リベット（フルチューブラーとも呼ばれます）シャンク全体が中空です。真鍮の半管状リベットには、尾部からシャンクの長さの 45 ～ 55% だけが延びる中空のキャビティがあります。残りの部分はしっかりしています。半管状リベットは、より高いせん断強度 (固体の 80 ～ 90%) を提供し、電気端子や軽量構造の接合部に適しています。フルチューブラー リベットは強度が低くなりますが (ソリッドの 60 ～ 70%)、必要な設定力はさらに小さいため、装飾的な取り付けや柔らかい素材に最適です。 Nuote Metals では、両方の構成を C2680 真鍮で製造しています。あなたのアプリケーションをお知らせください。適切なものをお勧めします。

Q2: 真鍮製の管状リベットを電気接地に使用できますか?

はい。真鍮の導電率は約 28% IACS で、多くの接地、端子、低電流用途には十分です。より高い電流容量が必要な場合は、銅管状リベット (100% IACS) を検討してください。電気接続に真鍮製の管状リベットを使用する場合は、長期間にわたって低い接触抵抗を維持し、表面の酸化を防ぐために、錫メッキ仕上げをお勧めします。中空のテールをワイヤまたは端子ラグの周りに巻き付けて、永久的な機械的および電気的接合を作成できます。 Nuote Metals では、特に PCB 端子、接地スタッド、スイッチ接点用の錫メッキ真鍮管状リベットを提供しています。

Q3: Nuote Metals の真鍮管状リベットの MOQ とリードタイムはどれくらいですか?

A: 当社の標準MOQは在庫サイズで20,000個です。初回注文またはサンプル生産の場合は、少量でも対応します。在庫のあるサイズについては無料サンプルを提供しています。料金は宅配便料金のみです。リードタイム: 在庫サイズの場合は 3 ～ 5 日。標準以外のサイズの場合は 15 ～ 25 日かかります (カスタム ツールを含む)。すべてのバッチには、材料証明書と寸法検査レポートが含まれています。ご提供させていただきました真鍮管状リベット70か国以上の顧客に。 ISO9001:2015認証取得。
