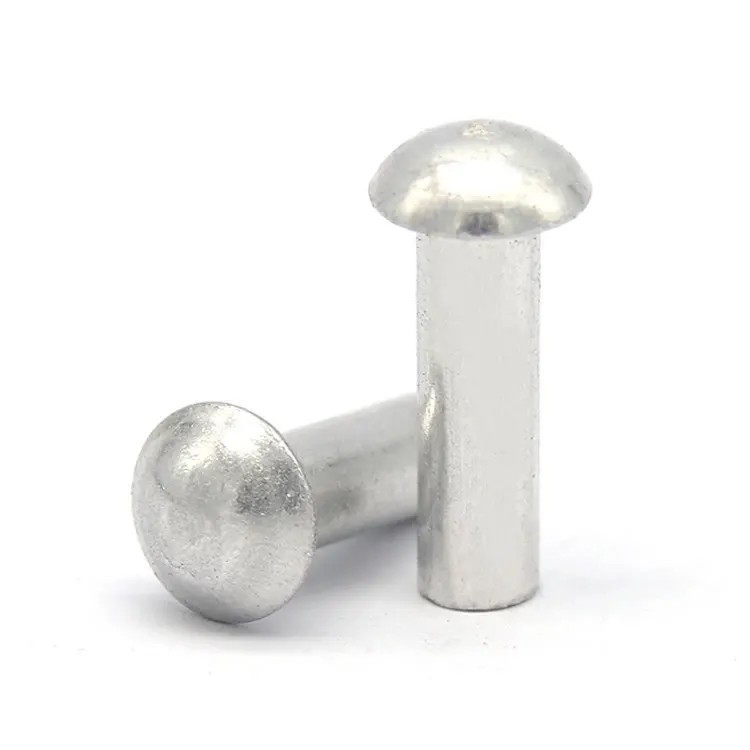

アルミ製キノコヘッドリベット

アルミニウム製のキノコ頭リベットはよくある問題を解決します。薄いパネルには抜けを防ぐために広い支持面積が必要ですが、すべてのリベットに個別のワッシャーを追加すると、重量、コスト、組み立て時間が増加します。マッシュルームヘッドは、シャンク直径の 2.0 倍から 2.5 倍のワッシャーをリベット自体に統合しており、アルミニウム製ボディの重量はスチールよりも 65% 軽量です。

しかし、ほとんどのサプライヤーが教えてくれない重要な警告があります。それは、アルミニウム製マッシュルーム ヘッド リベットは、あらゆる用途において鋼やステンレス鋼の直接の代替品ではないということです。嵌合パネルがスチール、銅、またはカーボンファイバーの場合、ガルバニック腐食により接合部が内側から破壊される可能性があります。接合部は幅広のヘッドの下に隠れて見えません。この記事では、アルミニウム製マッシュルームヘッドが最適に機能する場所、失敗する場所、およびそれらを正しく指定する方法について説明します。

ガルバニック腐食トラップ – アルミニウム製のキノコの頭に特別な注意が必要な理由

マッシュルームヘッドの広い下面はパネル表面に直接接触します。そのパネルが異種金属であり、湿気が接合部に入ると、ガルバーニ電池が形成されます。アルミニウムは陽極となり優先的に腐食しますが、多くの場合、接合部が破損するまで気付かれません。

リスクの高い組み合わせ (屋外での直接接触を避ける):

アルミリベット+スチールパネル

アルミリベット+銅または真鍮のパネル

アルミリベット+炭素繊維複合材

許容される組み合わせ (乾燥した屋内での使用):

アルミリベット+アルミニウム パネル (理想的 - 電気的不整合がない)

アルミリベット+コーティングまたは塗装されたスチール (コーティングはバリアとして機能します)

アルミリベット+ステンレス鋼、絶縁ワッシャー付き

Nuote Metals の推奨事項:異種材料を使用する屋外または湿気の多い用途の場合は、ナイロン絶縁ワッシャー、クロメート化成コーティング (アロジン)、またはリベットの陽極酸化仕上げを使用してください。すべての注文に書面による隔離に関するガイダンスを提供します。

技術仕様

ワイドヘッド用途向けの合金:

5052：最高の耐食性。屋根や屋外パネルに最適です。

6061-T6:最高強度（310MPa）。輸送や構造用ブラケットに最適です。

1100:最も延性があり、導電性が高い。電気用途や装飾用途に最適です。

アルミニウム製キノコヘッド vs. ステンレス鋼 + ワッシャー - 総コストの比較

現在、多くの購入者は、別個のワッシャーを備えたステンレス鋼のリベットを使用しています。以下は、アルミニウム製マッシュルームヘッドのアセンブリ寿命を比較したものです。

ステンレスがまだ勝てる場合:高振動の構造接合部、塩水噴霧が絶え間なく続く海洋環境、および最大のせん断強度が必要とされる用途。軽量パネル、屋根、看板、交通機関の内装の場合、アルミニウム製マッシュルームヘッドがトータルコストでより良い選択肢となります。

取り付け – アルミニウム製キノコヘッドの 3 つのルール

アルミニウムは鋼よりも柔らかいです。過剰な設定は、失敗の最も一般的な原因です。

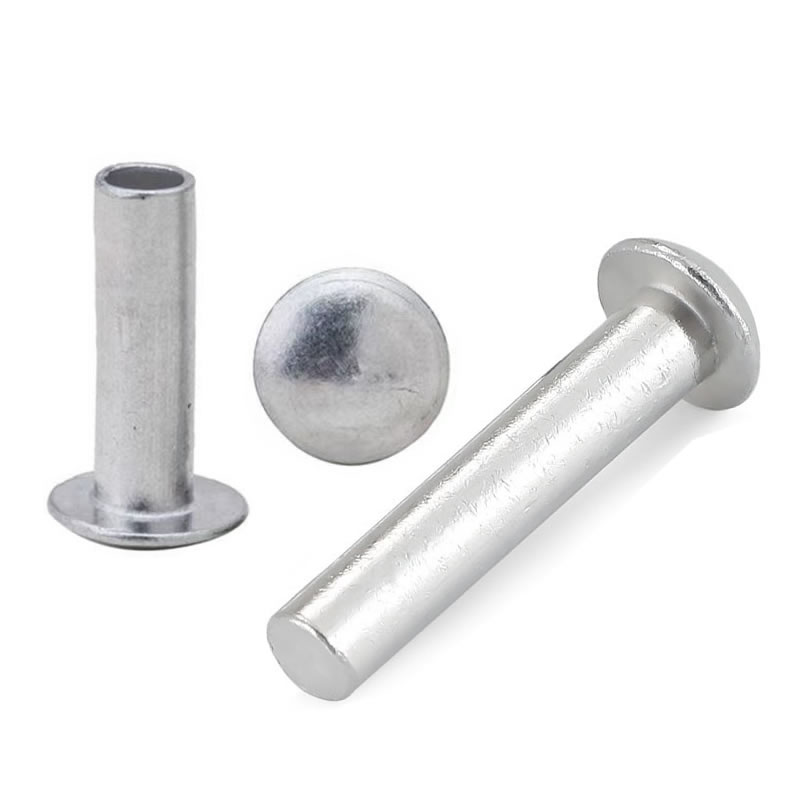

1. 2mm以下のシートにはセミチューブラーを使用してください。先端が中空になっているため、セット力が50～60%軽減され、幅広ヘッドによるパネルの歪みやディンプルが発生しません。

2. アンビルをヘッドの直径に合わせます。マッシュルームの頭と同じかそれより大きい平らなアンビルがカッピングを防ぎます。小さいアンビルは力を集中させ、広いエッジを変形させます。

3. 力を鋼設定の 40 ～ 60% に下げます。アルミニウムは流れやすい。スチールリベットの圧力を使用すると、ドームが平らになり、平面的な外観が失われます。

Nuote Metals は、アルミニウム マッシュルーム ヘッドの注文ごとに、推奨されるフォース カーブとアンビルの仕様を提供します。重要なプロジェクトの場合、当社は量産前サンプル バッチを作成し、実際のパネル素材でテストします。

アルミニウム製キノコ頭リベットは屋外でどのくらい長持ちしますか?

耐用年数は合金と仕上げによって異なります。

5052 陽極酸化仕上げ:適度な屋外環境 (雨、湿気、時折塩分) で 10 ～ 15 年。陽極酸化層により 5 ～ 10μm の保護が追加されます。

5052 ミル仕上げ:5～8年。自然酸化膜が保護しますが、外観は劣化します。

6061 クロメート処理あり：8～12歳。クロメートは導電性と耐食性に優れているため、屋外での電気接地に最適です。

1100ミル仕上げ：3～5年。柔らかく耐食性が低い。屋内でのみ使用してください。

海洋または沿岸環境の場合:アルミニウム製のキノコヘッドは、異種金属から隔離され、陽極酸化処理またはペイントでコーティングされていない限り、推奨されません。絶え間ない塩水噴霧には、ステンレス鋼または銅のリベットが適しています。

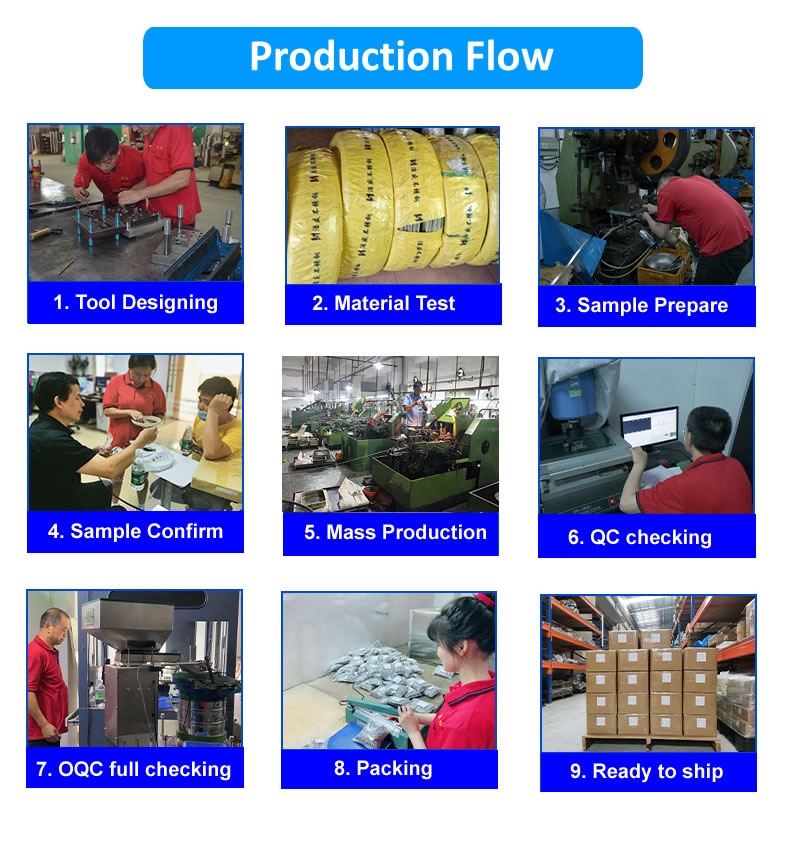

Nuote Metals – アルミニウムキノコ頭製造サポート

Nuote Metals は、中国の ISO 9001:2015 認定工場で 20 年以上アルミニウム ファスナーを製造してきました。特にマッシュルームヘッドリベットについては、以下を提供します。

アルミフロー用ワイドヘッドツーリング– 研磨ダイと最小フィレット半径 0.5×d を使用した多段階成形により、亀裂を防止します。

プリプロダクションサンプリング– 実際のパネル素材でテストし、力曲線、アンビルの種類、写真を含む設定レポートを提供します。

ガルバニック絶縁に関するガイダンス– ワッシャーの仕様やコーティングのオプションを含む、異種金属ジョイントに関する書面による推奨事項。

完全なトレーサビリティ– すべての出荷に ASTM B316 材料証明書が付属します。

このアプリケーション レベルのサポートが、屋根、輸送、看板の顧客がアルミニウム マッシュルーム ヘッド リベットに Nuote Metals を選択する理由です。

よくある質問

Q1: 屋外屋根のワッシャー付きステンレス鋼リベットの代わりに、アルミニウム製キノコ頭リベットを使用できますか?

A: 屋根パネルもアルミニウムで、陽極酸化またはクロメート仕上げを使用している場合に限ります。アルミニウム屋根の場合、キノコ頭リベットによりワッシャーが不要になり、重量が 73% 削減され、電気的不整合が回避されます。鋼鉄または銅製の屋根の場合は、屋外でアルミニウム製リベットを使用しないでください。電気腐食がアルミニウムを侵食する可能性があります。そのような場合には、ワッシャー付きのステンレス鋼または銅のリベットを使用してください。 Nuote Metals は、パネルの材質と暴露条件に基づいてアドバイスを提供します。

Q2: アルミニウム製のマッシュルーム ヘッド リベットが取り付け中に亀裂が入るのはなぜですか?

A: 亀裂はほとんどの場合、過剰な設定力またはヘッドとシャンクの接合部の鋭いフィレット半径によって発生します。アルミニウムに必要な力は、鋼に比べて 40 ～ 60% だけです。スチールリベットを使用すると、幅広のマッシュルームヘッドの端が割れたり、平らになったりします。 Nuote Metals では、最小フィレット半径 0.5×d を維持し、金型を研磨して微細な傷を取り除きます。リベットの寸法と設定圧力を共有していただければ、修正されたフォース カーブを推奨できます。

Q3: アルミ製マッシュルームヘッドリベットは電気を通しますか?
