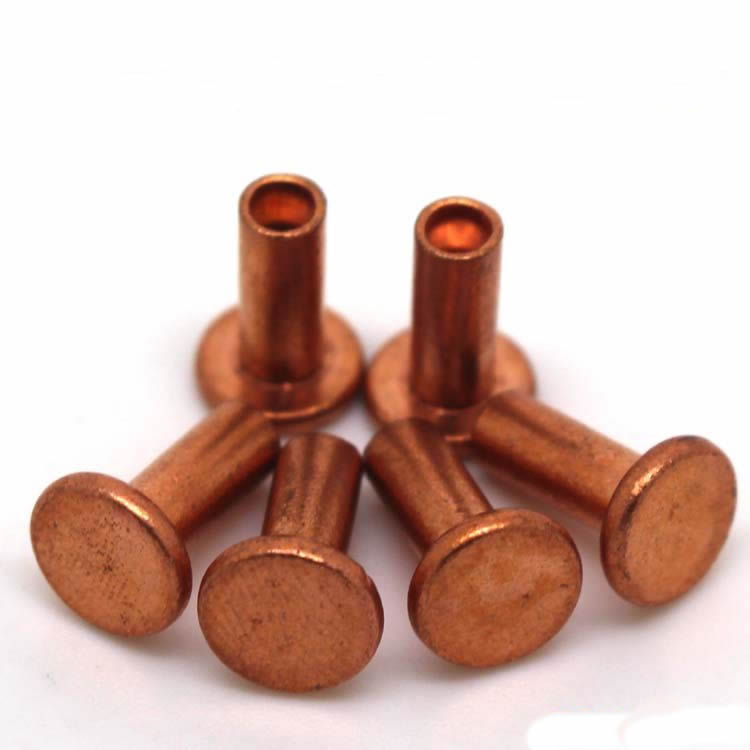

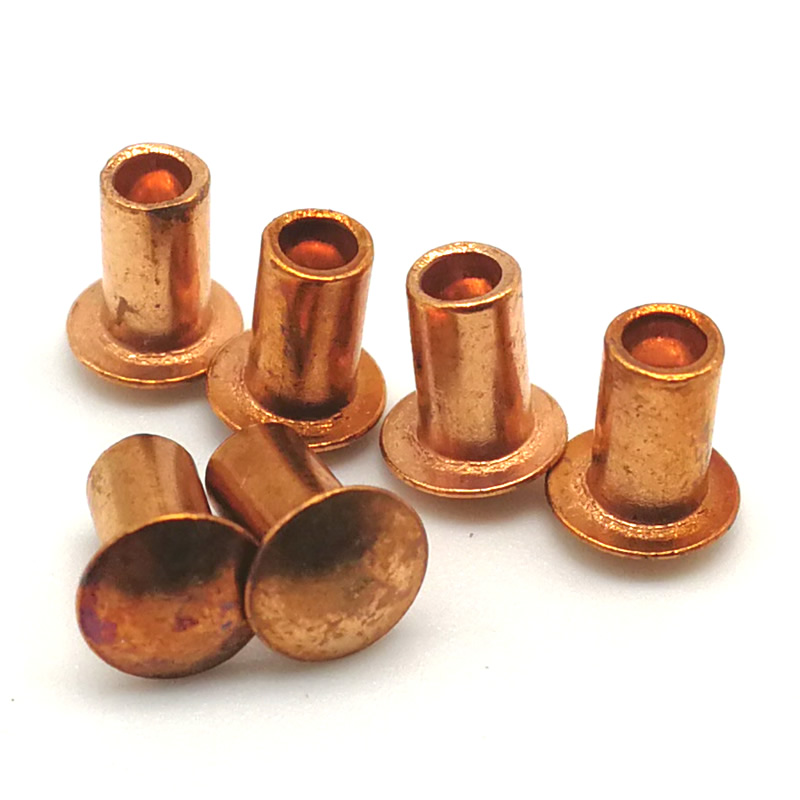

銅半中空リベット

銅製半中空リベットスチール、アルミニウム、真鍮ではできないことを実現します。

電流が流れます – 真鍮のような 28% ではなく、100% IACS。熱を伝達します – アルミニウムのような 140 W/m・K ではなく、401 W/m・K です。コーティングや処理ではなく、細菌を自然に殺します。

ほとんどのリベットは物を固定します。銅の半中空リベットはこれを行い、さらに 3 つの仕事を行います。アプリケーションにこれらの機能のいずれかが必要な場合は、銅線を検討する価値があります。 3 つすべてが必要な場合、答えは銅だけです。

弊社が製造するさまざまな種類のリベット

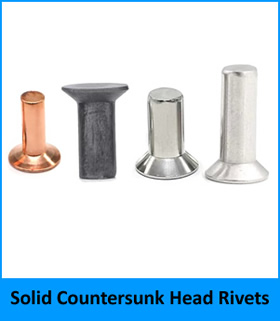

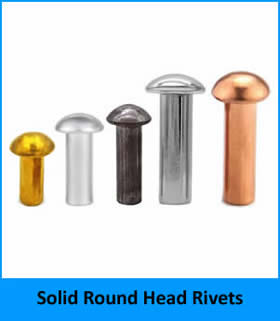

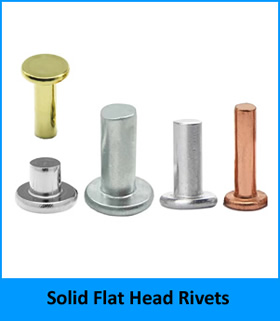

1.ソリッドリベット

クリック  当社のソリッドリベットについて詳しく知るには。

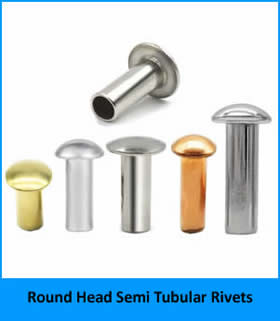

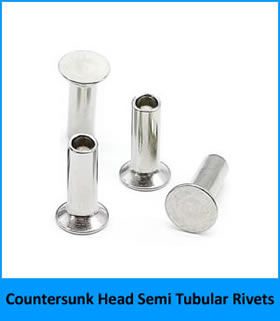

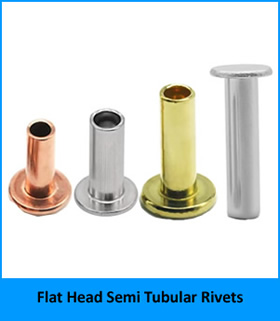

2. 半管状リベット

クリック 弊社の半管状リベットについて詳しく知るには。

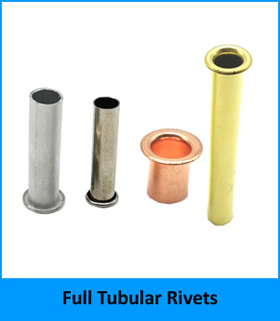

3. フルチューブラーリベット

クリック  当社のフルチューブラーリベットの詳細については、こちらをご覧ください。

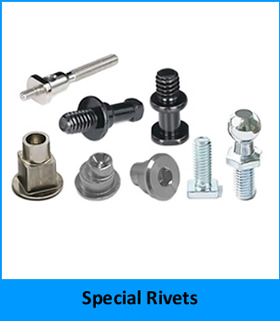

4. 特殊リベット

クリック 当社の特殊リベットについて詳しく知るには。

銅と他の材料 – 重要な数値

違いが生まれる場所

1 つの実際のアプリケーション – 高出力 LED ドライバー ボード

高出力 LED ドライバーのメーカーは、熱障害によりユニットを失いました。ドライバー ボードはかなりの熱を発生しました。ドライバー ボードをヒートシンクに取り付けているスチール製のネジでは、熱を十分に早く移動させることができませんでした。お客様は、セラミック基板を損傷することなく、ボードから熱を逃がして硬化させる留め具を必要としていました。

当社は C11000 銅半中空リベット – シャンク 3.0 mm、丸頭 5.5 mm、バレル長 5.0 mm、プレーン仕上げを提供しました。熱伝導率: 401 W/m・K – 効率的に熱を放散します。セット力: 3.5 トンではなく 1.0 トン - 基板に亀裂はありません。お客様は 500 台のユニットをテストしました。 5,000 回の熱サイクル後も故障はゼロです。現在では年間 150,000 個を注文しています。

何が問題になるのか – そしてそれをどう防ぐか

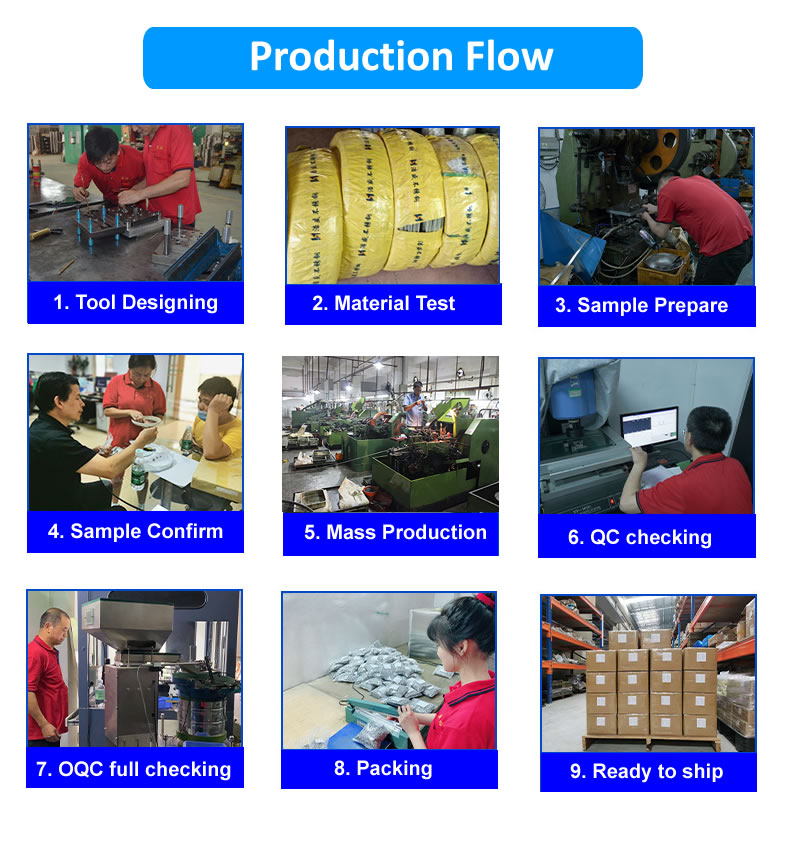

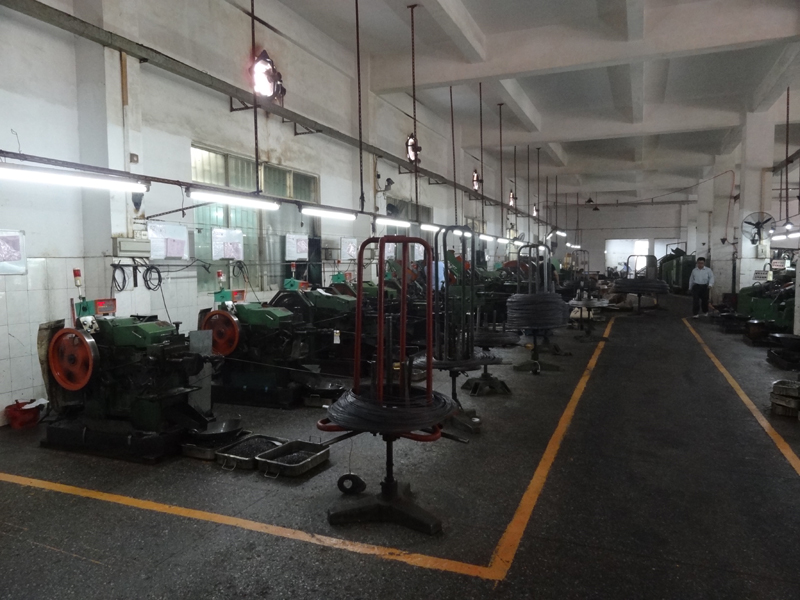

当社の生産内部 – 45 台の機械、10 年以上の経験

当社は、東莞の施設にある 45 台の冷間圧造機で銅半中空リベットを製造しています。直径0.8mmから10mmまでのリベットの製造が可能です。

私たちがチェックする内容:分光計で銅含有量が検証済み (Cu ≥99.9%)。キャビティの深さ、ヘッドの形状、シャンクの直径、硬度 – すべてのバッチ。

生産速度:標準直径で毎分最大 300 個 (銅は鋼よりもわずかに遅い速度が必要です)。

お客様の声 - 本当のフィードバック

私たちはお客様に私たちを代弁してもらいます。上の画像は、LED 照明メーカーから電源ビルダー、船舶用電気機器サプライヤーまで、当社の銅製半中空リベットを使用したメーカーからの実際のフィードバックを示しています。

彼らは同じ理由で私たちに戻ってきます。

コンポーネントを保護する熱性能– 401 W/m・K は熱を効果的に移動させます。

永久導電性– 100% IACS、時間の経過による劣化なし。

低荷重設定– 組み立て中に繊細なコンポーネントを保護します。

よくある 2 つの質問

Q: 「銅製の半中空リベットの適切なサイズと長さを選択するにはどうすればよいですか?また、それを間違えた場合はどうなりますか?」

A: これは、エンジニアや生産マネージャーから寄せられる最も一般的な質問です。その仕組みは次のとおりです。

シャンク径– 穴のサイズに合わせてください。スムーズにフィットさせるには、シャンクを穴より 0.05 ～ 0.10 mm 小さくする必要があります。シャンクが大きすぎると挿入できません。小さすぎると、固定中にリベットがぐらついたり傾いたりします。

バレルの長さ– ここで最も多くの間違いが起こります。銅の半中空リベットの場合、銅は柔らかく、転がりやすいため、配合は鋼とは異なります。用途: リベットの長さ = 材料スタックの厚さ + (0.6 ～ 0.8) × リベットの直径。例えば、2mmのシート2枚（合計4mm）を4mmのシャンクで接合する場合、全長は4mm＋（0.6×4mm）＝6.4mm必要となります。

間違えるとどうなるのでしょうか？短すぎるとクリンチが弱く、ジョイントが失敗します。長すぎると、バレルがきれいに回転せず、セッティング中にしわが寄ってしまいます。不明な場合は、材料スタックの厚さとシャンクの直径をお送りください。正確な長さを計算します。

Q: 「銅製の半中空リベットを屋外で使用できますか? 緑色に変色して製品を汚すことはありますか?」

A: はい、屋外で使用できます。また、最終的には緑色になります。しかし、その緑色は腐食ではなく、空気や湿気にさらされたときに銅に自然に形成される保護緑青です。

緑青の意味:緑色の層 (緑青と呼ばれる) は、実際に下にある銅をさらなる腐食から保護します。それは構造的なものではなく、表面的なものです。銅は鋼のように錆びません。緑青はそれ自体を保護する金属です。海洋用途では、実際には、耐食性と展性があり、水密シールを確保できる銅の方が真鍮よりも好まれています。

緑色の緑青を望まない場合:ラッカー仕上げの銅製半中空リベットを指定します。クリア コー​​ティングが表面を密閉し、2 ～ 3 年間変色を防ぎます。上記の LED ドライバーのケースでは、屋内エンクロージャでは緑青が許容できるため、お客様はプレーン仕上げを選択しました。
