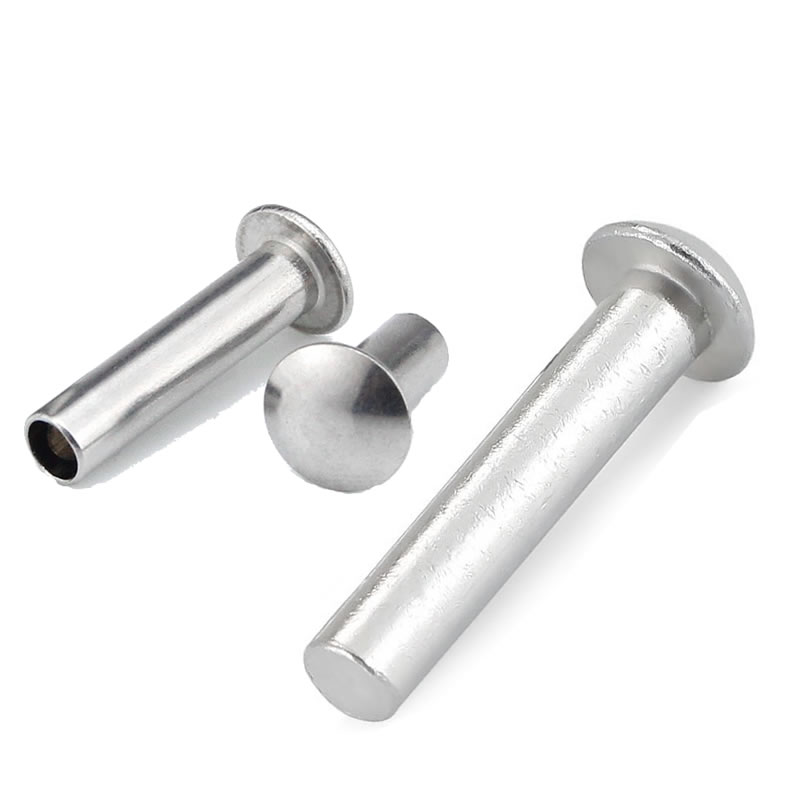

アルミニウムなべ頭リベット - 重量のない広い接触面積

薄いアルミニウム パネルは、HVAC ダクト、電子機器の筐体、自動車の内装トリム、看板など、あらゆる場所に使用されています。軽量で耐食性があり、成形が容易なため、選ばれています。しかし、これらは締結の課題も抱えています。材料は柔らかく、狭いリベットの頭は負荷がかかるとへこみや抜けが生じます。

Nuote Metals のアルミニウム パン ヘッド リベットは、クランプ力をアルミニウムのより広い領域に分散させる、幅広で薄型のヘッドでこの問題を解決します。その結果、パネルを変形させることなく接合部がしっかりと固定され、リベットがアルミニウムであるため、不必要な重量の追加や電気的不整合の発生を回避できます。

汎用リベットではありません。軽量、薄ゲージのアルミニウムアセンブリ用に成形されたファスナーです。

アルミニウム特有の問題 – 薄いシート、柔らかい素材

アルミニウムは降伏強度が低いため、集中荷重がかかると変形しやすくなります。標準的な丸型ヘッドはドームの真下に力を集中させます。平頭は支持面積が小さいため、同じ力でも穴の端でより高い圧力が発生します。どちらも1mmのアルミニウムパネルをディンプルすることができます。

雲台により分布が変わります。 1 mm のアルミニウム シートに 4 mm のリベットを取り付ける場合、なべ頭は同じシャンク直径の平頭よりも約 60% 多くの表面積と接触します。この追加の接触面積により、クランプ力がより幅広のアルミニウムのリングに分散され、穴のエッジでの応力が軽減されます。多くの場合、これにより別個のワッシャーが不要になります。

技術仕様 – アルミニウムなべ頭リベット

DIN 603 および ISO 1051 の寸法に従って製造されています。薄ゲージ用途向けにカスタムヘッド直径も利用可能です。

薄いアルミニウムアセンブリ用の合金:

5052:最高の耐食性と成形性。アウトドアやマリンに最適です。

6061-T6:最高強度（310MPa）。構造ブラケットや自動車に最適です。

1100:最も延性が高い。電子機器やヒートシンクに最適です。

アルミニウムの場合、雲台が唯一の適切な選択肢である場合

これは一般的なヘッドの比較ではありません。アルミニウム特有の柔らかさと軽さです。

次の場合に雲台を選択してください。

• アルミシートの厚さは2mm以下です– 幅広のヘッドにより、別個のワッシャーを使用しなくてもディンプルが防止されます。

• ジョイントには薄型が必要です– なべ頭は丸頭よりも低い位置にあり、密集したアセンブリでの引っ掛かりを防ぎます。

• アセンブリは重量に敏感です– アルミニウム製なべ頭リベットは、スチール製の同等品よりも 65% 軽量です。

• ジョイントには適度な振動が発生します– なべ頭は平頭よりも優れた耐性を備えていますが、極度の振動に対しては丸頭の方が優れています。

次の場合にはフラットヘッドを選択してください。表面はほぼ面一である必要があり、アルミニウムは幅広のベアリング リングなしでも変形に耐えられるように十分な厚さ (≥2mm) を持っている必要があります。

次の場合に丸型ヘッドを選択してください。ジョイントは絶えず振動や衝撃にさらされるため、より高いドームが許容されます。

中実 vs. 半管状 - 薄いアルミニウムパネルの場合

薄いアルミニウムの場合、ヘッド形状と同じくらいセット力が重要になります。半管状のなべリベットは、ソリッドリベットよりも必要な力が 50 ～ 60% 少なく、取り付け時のシート変形のリスクが直接軽減されます。

半管状1.5 mm 未満のアルミニウム シート、繊細な電子エンクロージャ、および大量生産の自動ラインに適した選択肢です。ロール状の先端はアルミニウムを圧縮することなく優しく締め付けられます。

固体厚いアルミニウム プレート (≥2mm)、耐荷重ジョイント、または最大のせん断強度が必要な場所に適しています。

Nuote Metals は、同じ雲台形状のどちらの構成も提供できます。ほとんどの薄いアルミニウムの用途には、半チューブラーをお勧めします。

Nuote Metals が薄いアルミニウムのアセンブリをどのようにサポートしているか

なべ頭アルミニウム リベットは 2 つの理由で失敗します。1 つは頭の成形中の亀裂、もう 1 つは取り付け中のディンプルです。ご注文の発送前に両方に対応いたします。

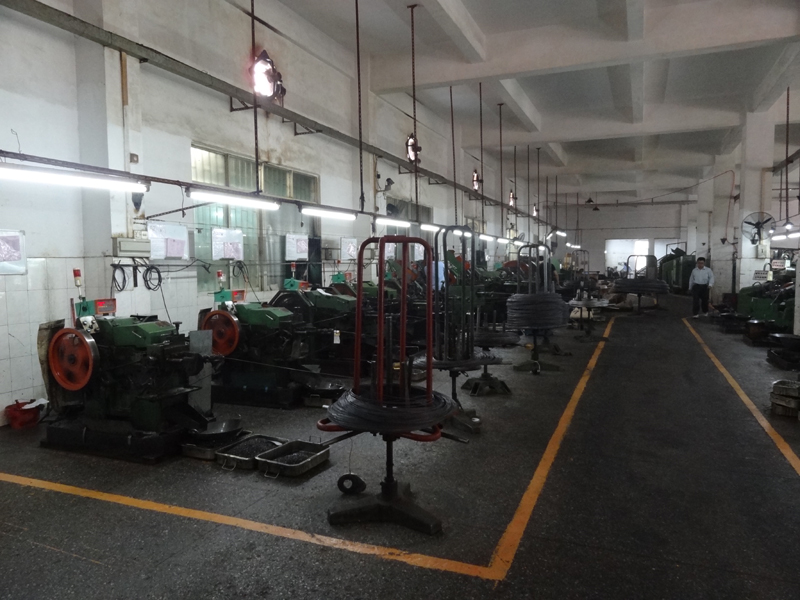

アルミニウムの流れのために設計されたツール:

雲台は広くて浅いドームを持っています。アルミニウムでは、フィレット半径が鋭すぎると、この形状ではヘッドとシャンクの接合部で亀裂が発生しやすくなります。当社のダイは最小半径 0.5×d を使用し、微細な傷を除去するために研磨されています。また、アルミニウムを一度に強制的に成形するのではなく、徐々に流動させるために、3 ～ 4 ストロークの多段階成形も実行します。

薄板の生産前サンプリング:

アルミの厚みと希望の設置方法をお送りください。少量のバッチを作成し、標準のクーポンではなく、実際のシート素材でテストします。推奨力、アンビルタイプ、取り付けヘッドの写真を含むセッティングレポートが届きます。これにより、回線での試行錯誤が不要になります。

10倍の光学検査:

すべてのバッチでヘッドの直径、高さ、同心度がチェックされます。ヘッドの高さの 0.05 mm のばらつきは、研磨されたアルミニウムの表面に見られますが、お客様に届く前に拒否されます。

トレーサビリティ:

ASTM B316 材料証明書はすべての出荷に付属しています。雲台の性能は肉眼では見えない形状に依存するため、私たちは検査データをオープンに共有します。

このアプリケーション レベルのサポートが、HVAC、エレクトロニクス、および自動車内装の顧客がアルミニウム ナベ リベットに Nuote Metals を選択する理由です。

アルミナベリベットに関するよくある質問

Q1: アルミニウム ナベ リベットはカーボンファイバーまたは複合パネルに使用できますか?

A: はい。ただし、重要な予防措置が必要です。カーボンファイバーはアルミニウムに対して陰極性であるため、接合部に湿気が存在すると電解腐食がアルミニウムを攻撃します。乾燥した屋内用途では、通常は直接接触が許容されます。屋外または湿気の多い環境では、グラスファイバーまたはナイロンの隔離層を使用してアルミニウム リベットをカーボンファイバーから隔離するか、リベットにクロム酸塩処理コーティング (アロジン) を選択する必要があります。幅広の雲台は実際にここで役立ちます。クランプ力がより広い領域に分散され、複合パネルが潰れたり剥離したりするリスクが軽減されます。 Nuote Metals は、クロメート仕上げアルミニウム鍋頭リベットを供給し、複合アセンブリの絶縁方法についてアドバイスすることができます。

Q2: アルミリベットのアルマイト処理とクロメート処理の違いは何ですか?

A: どちらも耐食仕上げですが、目的が異なります。陽極酸化により厚い酸化物層 (5 ～ 25μm) が形成され、屋外耐候性と装飾色に優れています。ただし、陽極酸化アルミニウムは電気的に絶縁されており、導電性はありません。クロメート化成皮膜（アロジン）は非常に薄く（0.5～3μm）、導電性を維持するため、接地や電気接続に最適な仕上げです。外観と耐候性が重要な HVAC または建築用途の場合は、陽極酸化処理を選択してください。電子機器または電気接地の場合は、クロメートを選択してください。 Nuote Metals は両方の仕上げを提供しており、用途に基づいてアドバイスできます。

Q3: アルミニウム製のなべ頭リベットが時間の経過とともに緩むのを防ぐにはどうすればよいですか?

A: アルミニウム接合部の緩みは、振動と熱サイクルという 2 つの原因によって発生します。ジョイントの寿命を最大化するには: (1) 耐振動性を高めるために、半チューブラーではなくソリッドを選択します。 (2) アルミニウムのシャンクが穴を完全に埋めるように、正しい穴サイズ (d + 0.05 mm ～ d + 0.1 mm) を維持します。 (3) 適切なショップヘッドの形成を確実にするために、ヘッドの直径と一致するかそれを超える平らなアンビルを使用してください。 (4) 極端な振動の場合は、ネジロック接着剤を追加するか、より高い引き抜き抵抗を提供する丸頭アルミニウム リベットに切り替えることを検討してください。 Nuote Metals は、特定のアルミニウムの厚さと接合部の設計に合わせた設定仕様とアンビルの推奨事項を提供します。

Nuote Metals – 長持ちするよう設計されたファスナー。
