バッグアイレット

ハンドバッグはそのディテールで判断されます。ステッチ、金具、裏地、そしてアイレット。高級ハンドバッグでは、バッグのアイレットは機能的な補強だけではありません。それらは品質を示すデザイン要素です。一貫した仕上げ、きれいなロール、しっかりとしたフィット感は、すべてのコンポーネントが考慮されていることを顧客に伝えます。

Nuote Metals は、皮革製品業界向けに特別にアイレットを製造しています。耐久性のあるニッケルメッキを施した C2680 真鍮で作られた当社のアイレットは、バッグメーカーが求める耐食性、一貫した外観、信頼性の高い設定を提供します。このガイドでは、当社の技術仕様、ハンドバッグ生産ラインの実例、およびバッグ ブランドとの連携方法について説明します。

アイレットとは何ですか?

これらは、革、合成皮革、厚手の布地の穴を補強するために使用される小さな金属リングです。これらは次の 2 つの目的を果たします。

強化– ストラップ、ハンドル、巾着を通す穴の周囲の破れ、伸び、ほつれを防ぎます。

美しい仕上がり– バッグ全体の外観を向上させる、クリーンでプロフェッショナルなエッジを提供します。

ハンドバッグのアイレットは通常、バッグの金具に合わせて真鍮製で、ニッケル、ゴールド、アンティークなどのメッキ仕上げが施されています。ハンドプレスやフットプレスを使ってセットするので、一度取り付けると緩むことなくしっかりと固定されます。

なぜ真鍮にニッケルメッキを施すのか?

真鍮は成形が容易で、メッキの馴染みが良く、錆びないため、バッグのアイレットに最適な素材です。ニッケルメッキは、現代のハードウェアのトレンドにマッチする明るいシルバーのような仕上げを加え、雨や湿気にさらされる可能性のあるバッグにとって重要な 96 時間の耐塩水噴霧性を提供します。

標準の C2600 と比較して硬度と耐摩耗性が向上した高亜鉛合金である C2680 真鍮を使用しています。これは、当社のアイレットが設定中にその形状を保持し、繰り返しの応力下でも変形に抵抗することを意味します。

実際の顧客例 – プレミアム ハンドバッグ コレクション

これは、アイレットの多くの用途のうちの 1 つです。これは、制限を示唆するものではなく、実際の運用環境での使用を示すために含まれています。

ヨーロッパのハンドバッグ ブランドが、プレミアム レザー トートの新しいコレクションを発表しました。このデザインでは、バッグのさまざまな部分に複数のアイレット サイズが必要でした。

ショルダーストラップ取り付けポイント用の大きなアイレット (内径 5 mm) – バッグごとに 2 つ

巾着開閉用の中型アイレット (内径 3.5 mm) – バッグあたり 6 個

フロントパネルに沿った装飾用の小さなアイレット (内径 2.5 mm) – バッグあたり 12 個

各バッグには合計 20 個のアイレットが使用されており、すべて同じニッケルメッキ仕上げで、ブランドのシルバートーンの金具にマッチします。課題は一貫性でした。すべてのバッグのアイレットは、3 つの異なるサイズにわたって同じメッキ色、同じフランジ プロファイル、および同じ設定動作を共有する必要がありました。

Nuote Metals は、ニッケルメッキを施した C2680 真鍮製の 3 サイズのアイレットをすべて供給しました。各サイズは同じコイルバッチから製造され、同じタンクランでメッキされ、色の一貫性が保証されています。バレルの長さは、各位置のレザーの厚さに合わせました。5mm アイレットの場合は 4.0mm (ストラップ ポイントのレザーは 4mm)、3.5mm アイレットの場合は 3.5mm (ドローストリングのレザーは 3mm)、2.5mm アイレットの場合は 3.0mm (フロント パネルのレザーは 2mm)です。

このブランドは、初回生産のために 5,000 セット (合計 100,000 アイレット) を注文しました。 3 か月にわたる着用テストと顧客からのフィードバックを経て、30,000 セットの再注文が行われました。現在、同ブランドは複数のコレクションで当社のアイレットを使用しており、緩みやメッキの問題は報告されていません。

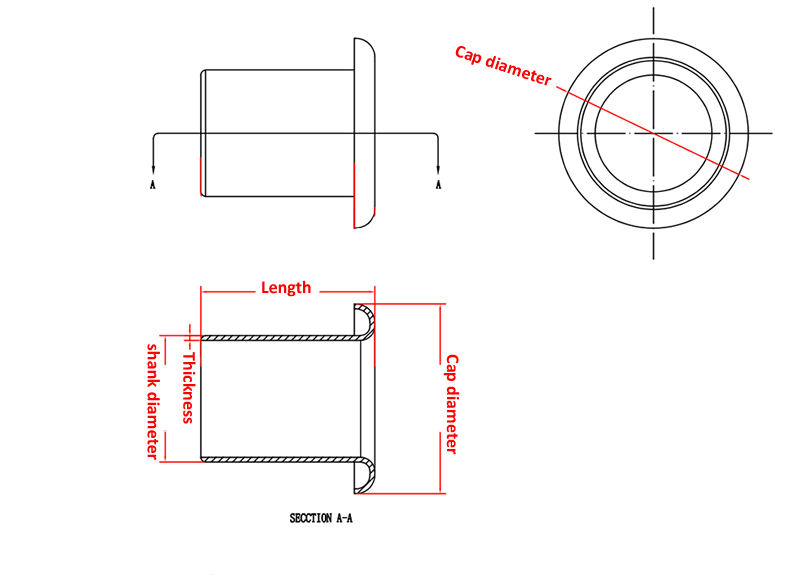

技術仕様 – バッグ用途の標準サイズ

材質と仕上げ

ハンドバッグの一般的なサイズ

公差：内径±0.05mm、外フランジ±0.10mm、バレル長さ±0.10mm。

メカニカルデータ（3mmレザーにセット）

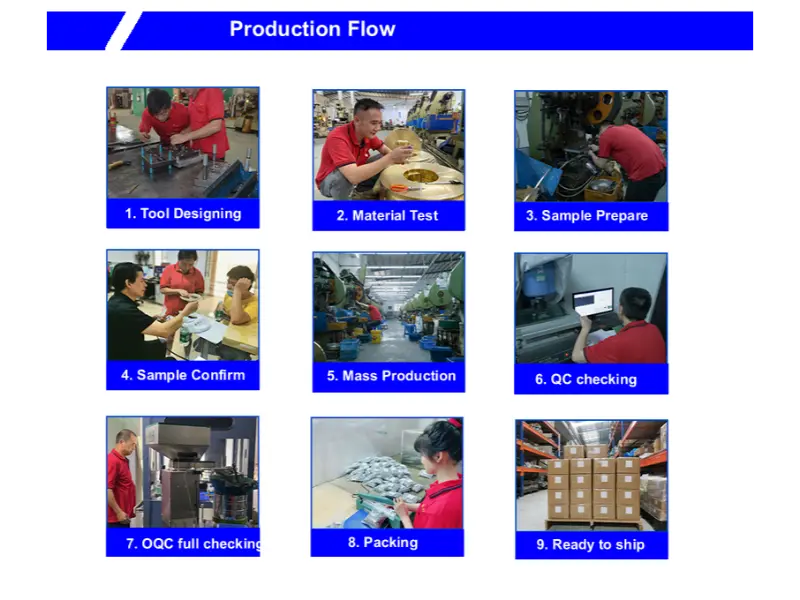

コイルから完成したアイレットまで - 視覚的なプロセスの概要

段階的なテキスト説明の代わりに、製造プロセスを明確な視覚的なフローとして表示します。以下は、真鍮シートが工場に入った瞬間から、完成したアイレットが梱包される瞬間までの一連の流れです。

1. コイルの受け取りと検査 - C2680 真鍮シートがミルテスト証明書とともに届きます。製品にリリースする前に、厚さと組成を検証します。

2. プログレッシブスタンピング – マルチステーションダイを備えたトランスファープレスは、ブランキング、3 段階の絞り加工、ピアシング、フランジ加工を単一の連続シーケンスで実行します。速度: 毎分 80 ～ 150 ストローク。出力: 毎分最大 600 アイレット。

3. タンブリングと表面処理 – アイレットをタンブリングして微細なバリを除去し、洗浄してメッキの準備をします。

4. ニッケルめっき – めっきは管理された浴で施されます。厚さはバッチごとに XRF によって検証されます。ターゲット：5～8μm。

5. 光学選別 – 高速カメラで内径、外フランジ、バレルの長さをすべてのアイレットで検査します。拒否されたものは自動的に排除されます。

6. 梱包 – 分類されたアイレットはカウントされ、静電気防止袋に梱包され、バッチラベルが貼られたカートンに梱包されます。

当社は、プレスライン全体で 1 日あたり最大 1,000 万個のペースでアイレットを生産しています。各バッチは、当社の内部追跡システムを通じて元のコイルまで追跡可能です。

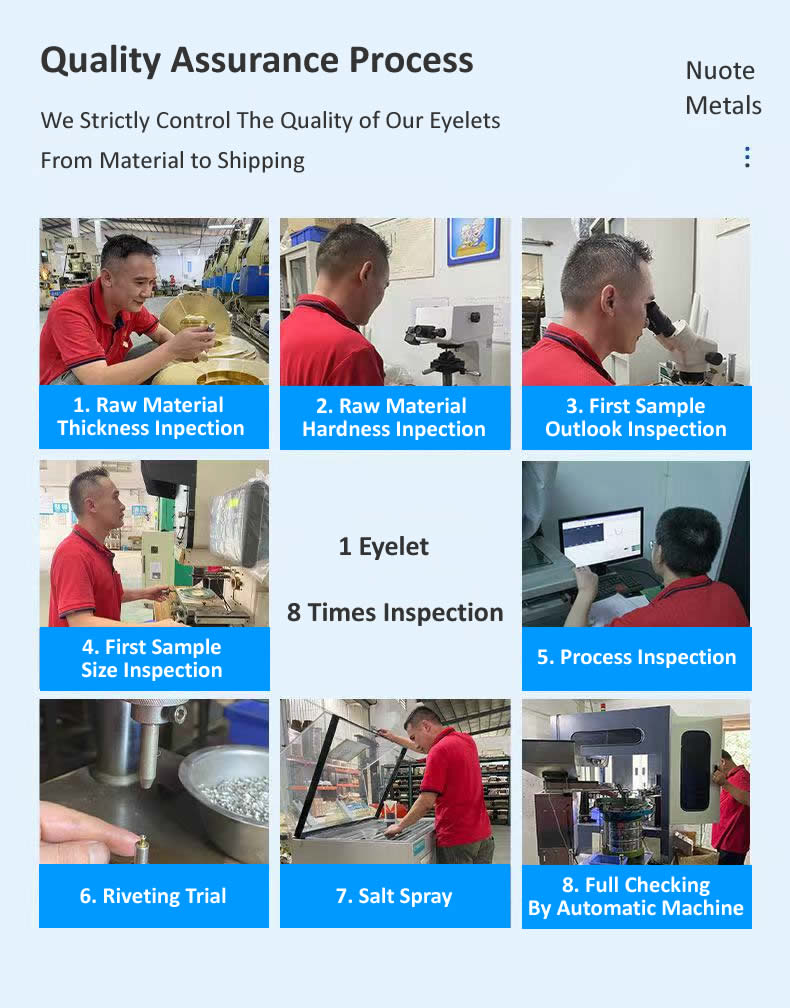

欠陥を防ぐ方法 – 6 つの重要な管理ポイント

私たちは、検査手順を列挙するのではなく、生産ラインで品質が変動する可能性が最も高い 6 つのポイントと、それをどのように捕捉するかに焦点を当てています。

これら 6 つのポイントを通過するすべてのアイレットは、図面の仕様を満たすことが保証されます。当社は生産実行ごとに管理図を保管しており、ご要望に応じて共有することができます。

発送品 – 箱の中身

当社からバッグアイレットの荷物を受け取ると、次のものが届きます。

密封されたポリ袋に入ったアイレット– 各袋には部品番号、バッチ番号、数量が記載されています。部品の緩みや推測はありません。

寸法レポートのハードコピーt – バッチから 10 個のアイレットの測定結果を印刷します。ご自身の検査と照らし合わせて検証することができます。

材質証明書– ご注文に使用された真鍮コイルのミルテスト証明書のコピー。

メッキ証明書– ニッケルの厚さと塩水噴霧試験の結果を示す XRF 結果 (要求された場合)。

適合証明書– 当社の QA マネージャーによる署名と固有のバッチ番号。過去に遡る必要がある場合は、その番号がすべての内部記録にリンクします。

書類作成に追加料金はかかりません。透明性も製品の一部であると考えているため、すべての出荷に同梱されています。

私たちの働き方 – バッグメーカー向けの実用的な情報

Nuote Metals にアイレットを注文する際に期待できることは次のとおりです。

• 最初の注文ですか？サンプルから始めます。ご希望のサイズと仕上げで20〜50個をお送りします。実際の革でテストしてください。動作しない場合は、バレルの長さ調整や仕上げを無料で調整させていただきます。
• お試し数量も大歓迎です。当社のバッグメーカーの顧客の多くは、大量生産に取り組む前に、生産中の製品を検証するために 5,000 ～ 10,000 個から始めます。
• カスタムバレルの長さ。革の厚みが規格外の場合、バレルの長さを0.5mm単位で調整できます。 5,000個以上のご注文の場合、工具代は無料となります。
• リードタイム。在庫サイズの場合は 5 ～ 7 営業日で発送されます。カスタムバレル長は 10 ～ 12 日で発送されます。納期はお見積り時に確認させていただきます。
• 配送。航空便または船便、どちらかご希望の方法で発送いたします。ご注文が工場から出荷され次第、追跡情報を提供します。

Nuote Metals は ISO 9001:2015 の認証を取得しています。 RoHS and REACH declarations are provided on request.

よくある 3 つの質問

Q1: バッグのアイレットにステンレス鋼や亜鉛メッキ鋼ではなく、ニッケルメッキ真鍮を使用するのはなぜですか?

A: 真鍮は成形しやすく、メッキの馴染みが良く、錆びないことからバッグの金具として伝統的に使われている素材です。ニッケルメッキは、現代のハードウェアのトレンドにマッチする明るいシルバー仕上げで、96 時間の塩水噴霧耐性を備えています。ステンレス鋼は強度はありますが、高価で硬化しにくいです。亜鉛メッキ鋼は安価ですが、耐食性が低く、高級感のある外観はありません。ハンドバッグの場合、ニッケルメッキ真鍮は、外観、耐食性、取り付けの容易さの最適なバランスを提供します。

Q2: レザーの厚さがバッグ全体で異なる場合、アイレットの正しいバレルの長さを選択するにはどうすればよいですか?

A: 各アイレット位置の革の厚さを測定します。バレル長はその太さより1.0～1.5mm長いものを選定してください。上のハンドバッグケースでは、革の厚さが異なるため、ブランドは 3 つの異なるバレル長を使用しました。ストラップポイントで 4.0 mm、ドローストリングで 3.5 mm、フロントパネルで 3.0 mm です。ご不明な場合は、レザーのサンプルをお送りください。各部位の正確なバレル長をお勧めします。

Q3: ハトメは合皮やPUでもひび割れずに使用できますか?

A: はい、ただし注意が必要です。合皮やPUは本革に比べて耐久性に劣ります。わずかに短いバレル長 (材料の厚さよりも 1.5​​ mm ではなく 1.0 mm 長い) を使用し、プレス (ハンマーではなく) を使用して弱い力で設定することをお勧めします。ハンドバッグケースにはブランドの本革を使用しました。 PU バッグ用のアイレットも提供しており、良好な結果が得られています。最初にサンプルをテストしてください。

見積もりをリクエスト – 必要なものを教えてください

バッグアイレットの正式な見積もりを受け取るには、次の情報を提供してください。

• 内径(mm)
• バレルの長さ (mm) – または革の厚さ
• 仕上げ(ニッケル/ゴールド/アンティーク/ナチュラル)
• 年間推定量

図面、現在のアイレットの写真、またはサンプル部品を添付することもできます。 24 時間以内に、工具のコスト (ある場合)、個数の価格、リード タイム、無料サンプル ポリシーについて返信します。

今すぐ RFQ を Nuote Metals に送信してください。プレッシャーや義務はありません。明確な競争力のある見積もりだけです。
