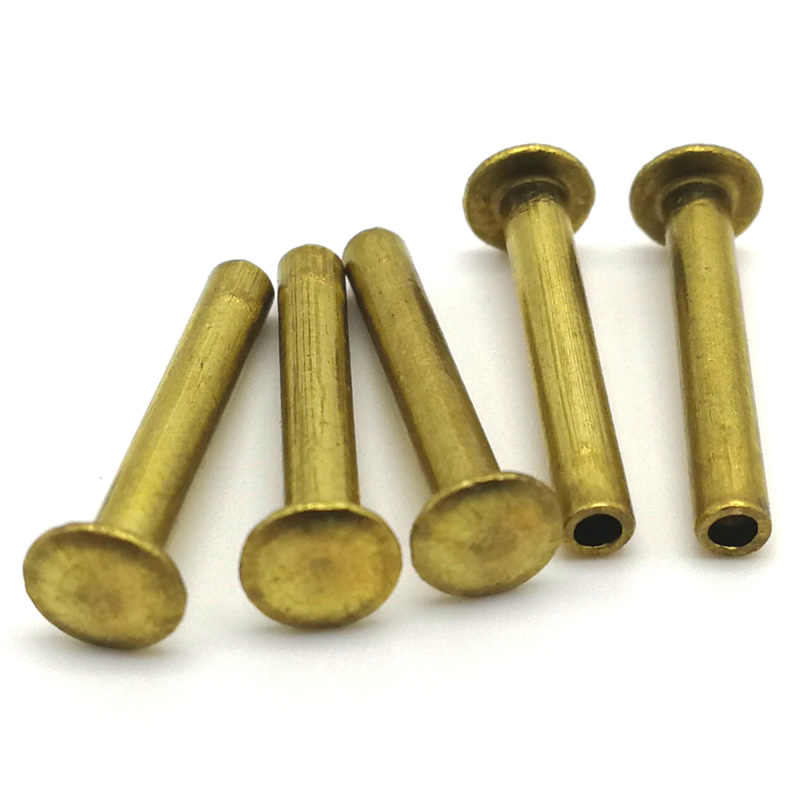

真鍮半管状リベット

A 真鍮半管状リベット金属製の留め具で、一端は中実で、もう一端は部分的に中空になっており、通常はバレルの長さの 45 ～ 55% です。シャンク全体が変形する必要がある中実リベットとは異なり、取り付け中に中空部分の薄壁のみが外側に回転します。これにより、ソリッドリベットに比べて締結力が約70%軽減されます。

同じ製品に複数の名前があるのはなぜですか?業界によって使用される用語が異なるためです。 「ハーフチューブラー」を検索する顧客もいれば、「セミチューブラー」を検索する顧客もいます。どちらの用語を使用するかに関係なく、私たちを見つけることができるように、両方のページを保持しています。

C2680 真鍮 – ファスナーの裏側の素材

C2680 は、半管状リベット用途に最適な硬度、耐食性、成形性のバランスを提供します。

ヘッドスタイル – 当社が提供するもの

真鍮の半管状リベットは、用途要件に合わせて 6 つのヘッド スタイルでご利用いただけます。

• 丸頭– 最も一般的な選択。クラシックなドーム形状で、最大のヘッド強度が必要な汎用の可視ジョイントに適しています。
• 平頭– クリアランスが制限されたアセンブリ向けの薄型設計。材料表面とほぼ同一面に位置するため、スライド機構や積み重ねられたコンポーネントに最適です。
• 楕円形の頭– わずかに盛り上がっており、滑らかで丸みのある外観です。装飾的で汎用的な用途で、柔らかい外観が求められる目に見えるアセンブリでよく使用されます。
• 皿頭– 素材表面と同一面またはその下に位置するテーパー設計。事前に穴を開けた皿穴が必要です。嵌合部品や空力面の突出がありません。
• トラスヘッド– 柔らかい素材や特大の穴用の非常に幅広で低いドーム。最大の座面を提供し、プラスチック、複合材料、薄板金属の引き抜けを防ぎます。
• キノコの頭– 幅広で薄型で、十分なエッジ半径を備えています。リベットヘッドが柔らかい素材に接触する場合や、滑らかな仕上がりの外観が必要な用途向けに設計されています。

ご要望に応じてカスタムヘッド寸法も可能です。どのヘッド スタイルがお客様の用途に適しているかわからない場合は、図面またはサンプル部品をお送りください。最適なオプションをお勧めします。

利用可能な仕上げ

実際の用途の 1 つ – 金属製ツールボックス ハンドル アタッチメント

金属製の工具箱のメーカーは、ハンドルを箱本体に取り付けるための留め具を必要としていました。ハンドルは完成品に表示され、顧客はハンドルを見て触ることができました。以前のソリッドリベットは高い取り付け力を必要とし、薄いスチールパネルを歪めてしまいました。お客様は、低い力で固定でき、見た目がきれいで、重い工具の重みでもしっかりと固定できるファスナーを必要としていました。

当社は、C2680 真鍮半管状リベット - シャンク 4.0 mm、丸頭 7.5 mm、バレル長 6.0 mm、ニッケルメッキ仕上げを提供しました。浅いキャビティにより設定力が 60% 以上減少し、薄いパネルに歪みが生じません。ニッケルメッキはツールボックスのシルバーの金具とマッチしました。パーマネントクリンチは重い負荷がかかってもしっかりと保持されます。お客様は、250 個のツールボックスにわたって 500 個のリベットをテストしました。 10,000 回のハンドル持ち上げサイクル後でも、緩みや故障はゼロです。彼らは現在、真鍮の半管状リベットを年間 150,000 個のバッチで注文しています。

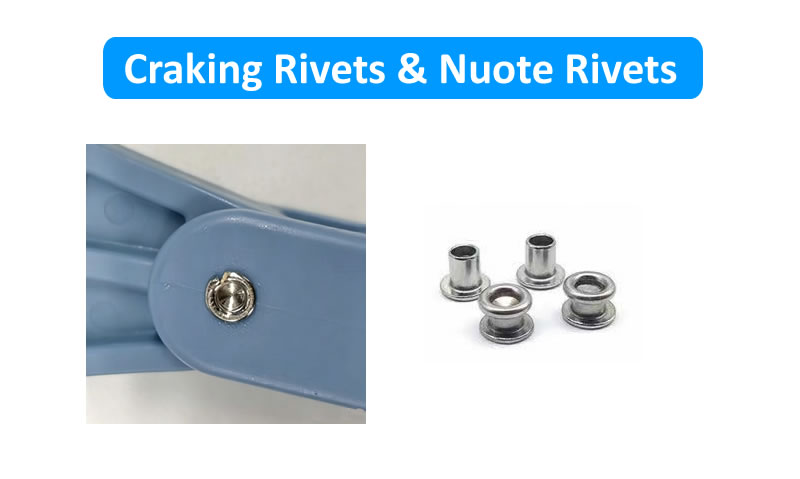

ハーフチューブラーリベットがセッティング中に割れる理由 – およびそれを防ぐ方法

取り付け中にリベットが割れるというのは、私たちがよく耳にする不満の 1 つです。これがなぜ起こるのか、そしてそれを防ぐために当社の半管状リベットをどのように設計するのかを説明します。

原因 1: キャビティの深さが深すぎる

キャビティがバレルの長さの 55% を超える場合、残りの壁は薄すぎて回転動作をサポートできません。金属は転がらずに折れ曲がり、亀裂が入ります。当社のソリューション: すべてのバッチでキャビティの深さをバレル長の正確に 45 ～ 55% に制御します。

原因2：材料の硬さが不均一である

硬すぎる真鍮は成形中に亀裂が入ります。柔らかすぎる真鍮は不均一に変形します。当社のソリューション: C2680 真鍮のすべてのコイルは、製造前に硬度テストが行​​われます。 HRB 60 ～ 75 以外のコイルは拒否されます。

原因 3: 穴のサイズが狭すぎる

穴のサイズが小さすぎると、挿入中にバレルが過度に圧縮され、硬化が始まる前に壁に亀裂が入ります。当社の解決策: 正しい穴サイズ (シャンク + 0.15 ～ 0.20mm) を指定し、すべての注文に設定ガイドを提供します。

原因 4: セット力が強すぎる、または不均一である

半管状リベットに必要な力は、中実リベットの 25 ～ 30% だけです。過度の力や不均一な力が加わると、薄い壁に亀裂が入ります。当社のソリューション: リベットのサイズと材質に最適な設定力を推奨し、均一な圧力を確保するために適合する設定ツールを提供できます。

原因 5: 工具が磨耗しているか不一致である

セッティングパンチが摩耗していたり​​、形状が間違っていると、不均一な圧力点が生じます。当社のソリューション: 当社のセッティングツールはリベットの寸法に適合しており、磨かれた耐摩耗性の表面で維持されています。

結果：すべてのリベットにきれいで対称的なクリンチがあり、亀裂、弱点、現場での破損はありません。

製造工程 – 生産フロー図

サンプルのリードタイム: 標準 5 ～ 7 日。カスタム ツール: 15 ～ 20 日。

当社の認証 – 品質の証明

当社は、真鍮半管状リベットのすべてのバッチの完全なトレーサビリティと品質文書を維持しています。

• ISO 9001:2015 – 認定された品質マネジメントシステム
• RoHS 準拠 – SGS サードパーティテストにより検証済み
• REACH 準拠 – 現在の SVHC 宣言
• SGS テストレポート – 特定のバッチについてはリクエストに応じて入手可能
• 材料証明書 – オリジナルのコイルまで追跡可能なミルテスト証明書

すべての認定およびテスト レポートは、ダウンロードするか、リクエストに応じて入手できます。私たちは完全な透明性を信じており、私たちが主張していることは証明できます。

よくある 3 つの質問

Q: 「真鍮製半管状リベットと真鍮製半管状リベットは同じものですか?」

A: はい、同じ製品です。お客様によっては、半管状リベットと呼ばれたり、半管状リベットまたは半中空リベットと呼ばれたりする場合があります。名前は異なりますが、信頼性の高い同じファスナーです。当社は同じ製品を複数の名前で製造しているため、どの用語を使用しても当社を見つけることができます。

Q: 「量産注文する前にサンプルを入手できますか?」

A: はい – すべての製品のサンプルを提供しています。既存の標準仕様の場合、サンプルは無料で提供されます。お客様のご負担は送料のみです。カスタム サイズまたはカスタム ツールの場合、サンプルの入手可能性とリードタイムは特定の要件によって異なります。図面または仕様を当社の営業チームにご連絡ください。サンプルのコストと納期についてアドバイスさせていただきます。

Q: 「半管状リベットと完全管状リベットの違いは何ですか?」

A: 半管状リベットは尾部 (バレルの長さの 45 ～ 55%) に浅い空洞を持っています。壁はより厚く、リベットは固体リベットの 80 ～ 90% の強度を提供します。フルチューブリベット (チューブリベットとも呼ばれます) は完全に中空です。壁はより薄く、リベットの強度はソリッド リベットの 60 ～ 70% で、取り付け力はさらに低くなります (ソリッドの 15 ～ 20%)。強度と耐久性を考慮してハーフチューブラーを選択してください。柔らかい素材と最小限のセット力にはフルチューブラーを選択してください。
