真鍮パイプリベット

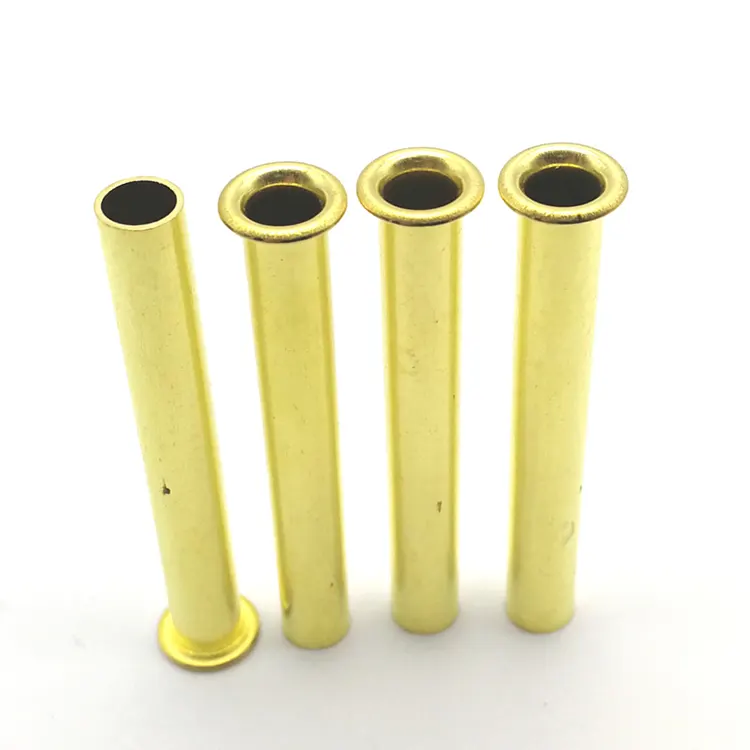

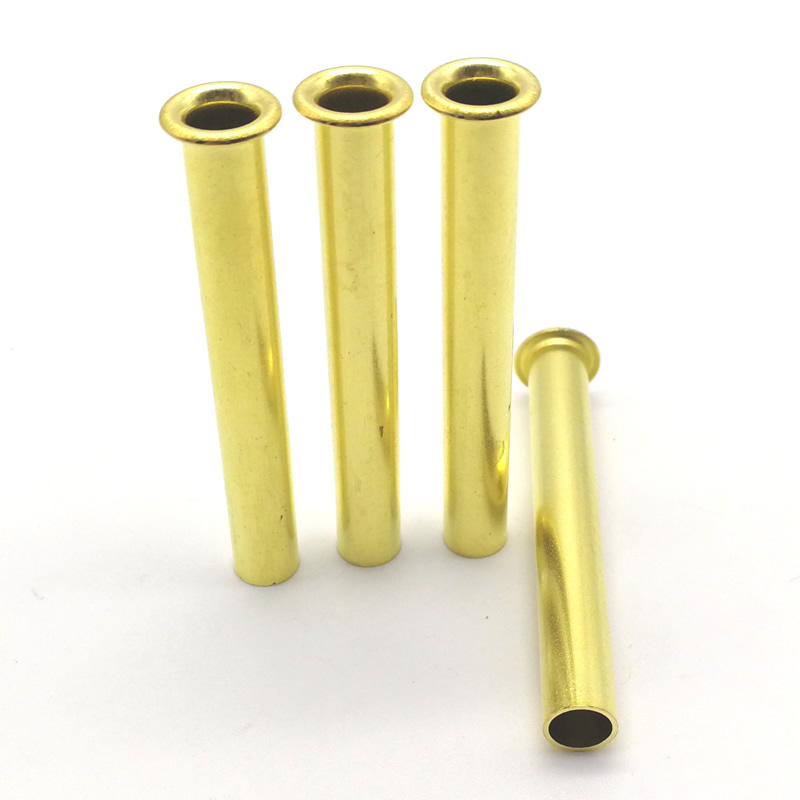

真鍮パイプリベット– 一般的に真鍮中空リベットとも呼ばれる – は、実際の真鍮管素材から作られた中空ファスナーです。同じ商品です。二つの名前。どのような呼び名であっても、私たちは同じ信頼できるファスナーを作ります。

絞り加工された中空リベット (平らなシートとして開始され、段階的な絞り加工によって形成される) とは異なり、これらは本物のチューブとして開始され、一方の端にヘッドが形成された長さに切断されます。これにより、均一な肉厚と一貫した内径が得られます。

真鍮パイプリベット vs. 半管状 vs. 中実 – どこに適合するか

材質 – C2680 真鍮

当社は C2680 真鍮から真鍮パイプリベットを製造しています。

利用可能な仕上げ

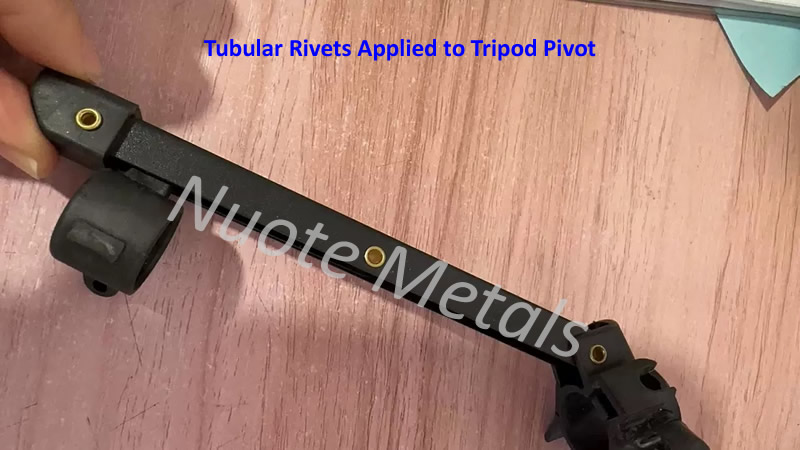

実際の用途の 1 つ – カメラ三脚脚ヒンジ

プロのカメラ三脚メーカーは、脚のヒンジ機構に軽量できれいな留め具を必要としていました。脚部分は伸縮して折りたたまれます。突き出た留め具があると、伸長および収縮中に内側の脚チューブをこすります。以前の中実リベットは強度を提供していましたが、不必要な重量が追加され、高い取り付け力が必要で、場合によっては薄いアルミニウムチューブを損傷しました。絞り加工された中空リベットは軽すぎて、顧客がプレミアム製品に求めていた重厚な感触を提供できませんでした。

当社は、シャンク 4.0 mm、丸頭 7.5 mm、バレル長 8.0 mm、プレーン仕上げの真鍮パイプ リベットを提供しました。チューブストック構造により、均一な肉厚ときれいで一貫した内径が得られました。中空設計により、ヒンジ全体の重量が 15% 削減されました。丸いヘッドは、内側の脚チューブを傷つけることなく、ヒンジ表面にきれいに収まりました。真鍮は、三脚の美学にマッチする、温かみのある高級なアクセントを加えました。お客様は 250 個の三脚で 500 個のリベットをテストしました。 10,000 回の伸縮サイクル後でも、緩み、擦り傷、故障はゼロです。現在、彼らは当社のパイプリベットを年間 200,000 個のバッチで注文しています。

製造方法 – チューブの切断 + ヘッダー加工

真鍮パイプリベットは、ワイヤーやシートではなく、真鍮チューブストックとして始まります。

1. チューブ在庫の調達– 認定工場からの認定 C2680 真鍮チューブ。各バッチにはミルテスト証明書とヒート番号が付属します。

2. 入荷検査– チューブストックの外径 (±0.02mm)、肉厚、材料組成がチェックされています。仕様外のチューブは拒否されます。

3. チューブの切断– チューブは正確なブランク長さに合わせて切断されます。各ブランクは 1 つのリベットになります。

4. 見出し– 切断されたチューブブランクはヘッダープレスに配置されます。超硬ダイは、一方の端にヘッド (丸、平、皿頭) を形成します。

5. トリミング– ヘッドエッジ周囲のバリが除去されます。

6.タンブリング– 微細なバリが除去されます。

7. メッキまたはコーティング– 指定どおりに適用されます。

8. 最終検査– 100% 光学選別。 AQL サンプルは手動で検証されました。

サンプルリードタイム:標準は 5 ～ 7 日。カスタム ツール: 15 ～ 20 日。

すべての真鍮パイプ リベットがお客様のアセンブリで確実に機能することを確認する方法

真鍮パイプリベットのバッチが工場から出荷される前に、お客様の材料でそれを検証します。

ステップ 1 – 材料の検証– 入荷したチューブストックの外径、肉厚、組成がチェックされます。分光計は C2680 真鍮グレードを確認します。仕様外の材料は生産に入りません。

ステップ 2 – 寸法チェック– 各工具セットアップの最初の 10 個のリベットが光学コンパレータで測定されます。内径、外フランジ、バレルの長さ、壁の厚さは図面と一致する必要があります。

ステップ 3 – 材料の設定テスト– 2,000 個ごとに、実際の素材のサンプルに 3 つのリベットを取り付けます。私たちは以下をチェックします:

• クリンチはしっかりと対称的です
• ボアは開いたままで、障害物はありません
• ひび割れや歪みはありません

ステップ 4 – 最終的な仕分け– すべてのリベットは光学式選別機を通過します。拒否されたものは自動的に排除されます。ランダムな AQL サンプルは手動で検証されます。

検査記録は5年間保管しております。フィールドで問題が発生した場合は、バッチをトレースして完全なファイルを取得できます。

お客様の声 - 本当のフィードバック

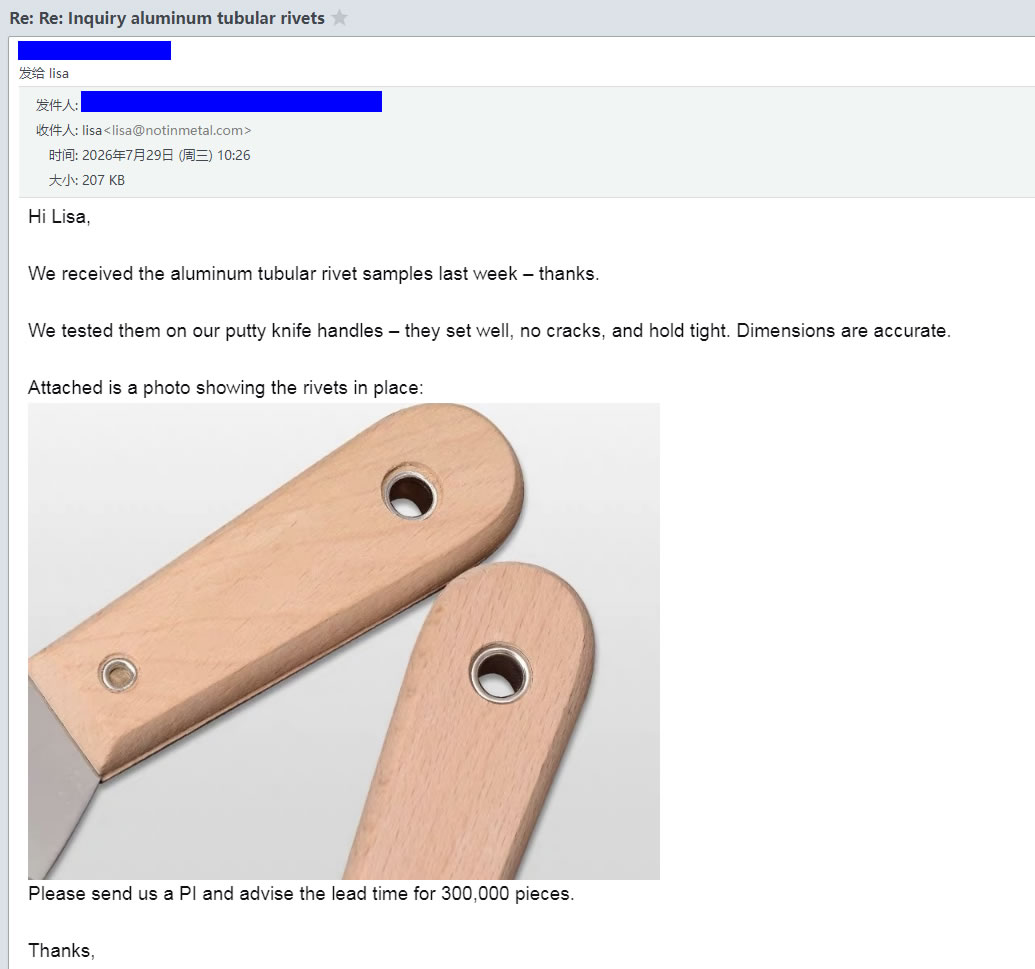

私たちはお客様に私たちを代弁してもらいます。上の画像は、三脚メーカーから革製品メーカー、電気機器製造業者まで、生産ラインで当社のパイプ リベットを使用したメーカーからの実際のフィードバックを示しています。

彼らは同じ理由で私たちに戻ってきます。

均一な品質– バッチごとに一貫した壁厚と内径

充実感– 中実リベットの重量がなく、絞り加工された中空リベットよりも重い

確実な配送 –サンプルは 5 ～ 7 日で発送され、生産は予定どおりに行われます

よくある 3 つの質問

Q：「真鍮パイプリベットと真鍮中空リベットは同じものですか？」

A: はい、同じ製品です。お客様によっては真鍮パイプリベットと呼ばれたり、真鍮中空リベットと呼ばれたりします。名前は異なりますが、信頼性の高い同じファスナーです。当社は両方の名前で同じ製品を製造しているため、どちらの用語を使用しても当社を見つけることができます。どちらも、本物の真鍮の管素材から作られ、一端に頭部が形成された長さに切断された中空ファスナーを指します。

Q: 「量産注文する前にサンプルを入手できますか?」

A: はい – すべての製品のサンプルを提供しています。既存の標準仕様の場合、サンプルは無料で提供されます。お客様のご負担は送料のみです。カスタム サイズまたはカスタム ツールの場合、サンプルの入手可能性とリードタイムは特定の要件によって異なります。図面または仕様を当社の営業チームにご連絡ください。サンプルのコストと納期についてアドバイスさせていただきます。

Q:「真鍮パイプリベットの取り付けには特別な工具が必要ですか?」

A: ほとんどの場合、標準の中空リベット工具で取り付けることができます。重要な要件は、セッティング パンチがバレルを外側に均等に押すことです。ヘッドをサポートし、歪みを防ぐために、凹型のアンビルを使用することをお勧めします。当社は、真鍮パイプリベットに適合するセッティングツール、つまりリベットの寸法に合わせて特別に設計されたパンチとアンビルを提供できます。ツーリングのリードタイムは通常 5 ～ 7 日ですが、サンプル注文にツールを含めることができるため、生産前に適合性をテストできます。
