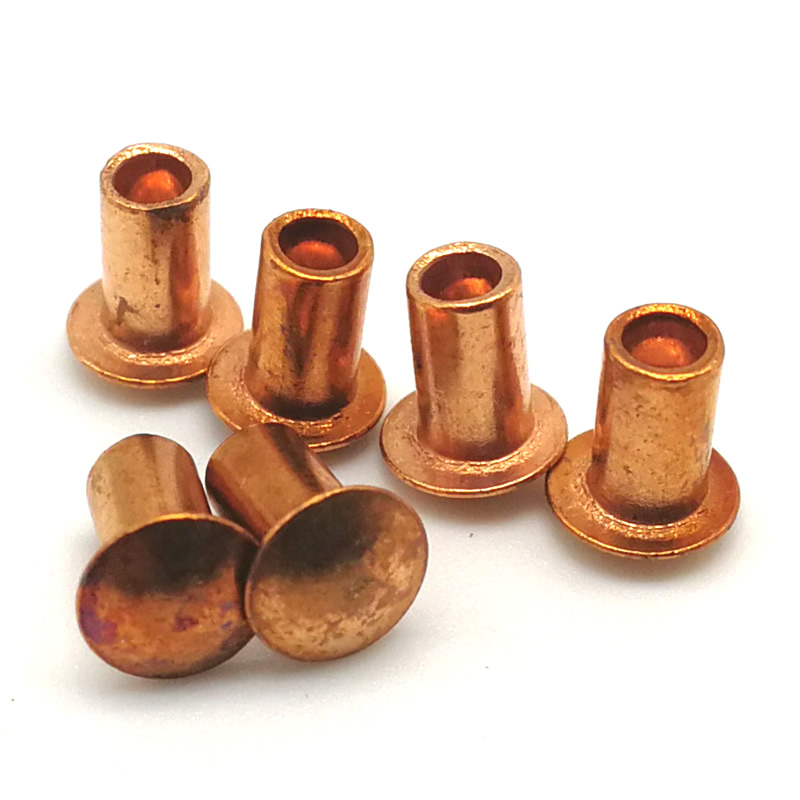

銅半管状リベット

ほとんどのリベットは、物を固定するという 1 つの役割を果たします。銅製の半管状リベットは 3 つあります。彼らはそうします。それらは電気を伝導します。熱を伝えます。また、細菌も殺します。数えると 4 分の 1 です。

アセンブリにこれらのいずれかが必要な場合は、銅を検討する価値があります。 3 つすべてが必要な場合、答えは銅だけです。

銅の違い

半管状のデザインにより、ソリッドリベットと比較して固定力がすでに 70% 軽減されます。銅は、取り付けを難しくすることなく、導電性、熱伝達、抗菌保護などの残りの機能を追加します。

指定できる内容

シャンク径：0.8～8.0mm

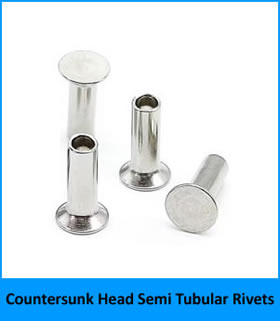

ヘッドスタイル:丸、平、楕円、皿、トラス、マッシュルーム

仕上げ:プレーン (成形のまま)、タンブル加工 (光沢のある)、ラッカー塗装、錫メッキ

長さ：材料スタックの厚さに合わせてカスタマイズ

実際のアプリケーションの 1 つ – 電磁調理器の電源モジュール

ある高出力電磁調理器のメーカーは、熱故障によりユニットを失いました。 IGBT モジュールが過熱したのは、モジュールをヒートシンクに取り付けているスチール製のネジが十分な速度で熱を移動できなかったためです。お客様は、モジュールから熱を逃がす留め具を必要としており、セラミック基板を割らずに固定できる留め具を必要としていました。

当社は、C11000 銅製半管状リベット - シャンク 3.0 mm、丸頭 5.5 mm、バレル長 5.0 mm、プレーン仕上げを提供しました。銅は 401 W/m・K でモジュールから熱を奪いました。半管状キャビティは 3.5 トンではなく 1.0 トンに設定されており、基板に亀裂はありませんでした。お客様は 500 台のユニットをテストしました。 5,000 回の熱サイクル後も故障はゼロです。現在では年間 150,000 個を注文しています。

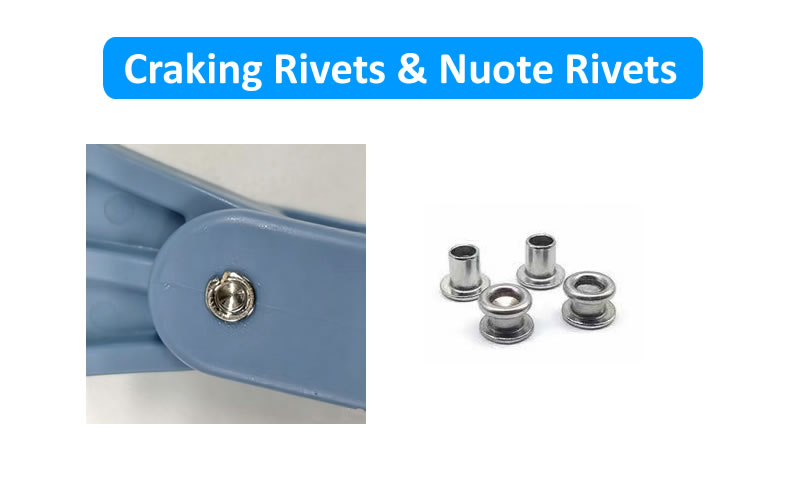

なぜクラックが起こるのか – そしてそれをどのように阻止するのか

銅は延性がありますが、それでも亀裂が生じる可能性があります。私たちが注目しているのは次のとおりです。

• キャビティが深すぎる– キャビティの深さをバレル長の 45 ～ 55% に抑えます。
• 銅の純度– すべてのコイルを分光計で検証します。 ≥99.9% でなければ生産には入りません。
• 加工硬化– 研磨された超硬ダイスを使用し、銅専用のヘディング速度を制御します。
• 力が強すぎる –半管状リベットに必要な力は、中実リベットの 25 ～ 30% だけです。お客様のサイズに合わせた適切な設定圧力をお勧めします。
• 穴がきつすぎる– 正しい穴サイズはシャンク + 0.15 ～ 0.20mm です。すべてのご注文に設定ガイドが同梱されます。

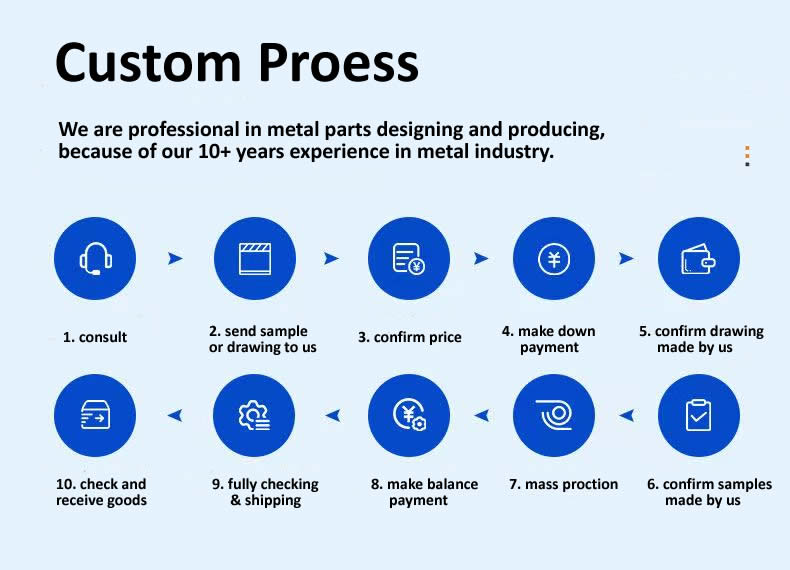

私たちの仕事の流れ – お問い合わせから納品まで

私たちはあなたの仕様を推測しません。問う、描く、確認する、制作する。

1.ご相談 – 材質、スタックの厚さ、ヘッドの形状、数量をお知らせください。
2.見積 – 部品価格、工具費用（ある場合）、リードタイムなどの価格の内訳をお送りします。
3.図面 – 当社のエンジニアが製造図面を作成します。あなたはそれを承認します。
4.製造 – 承認された図面に従ってリベットを製造します。
5.検査 – 100%光学選別。 AQL サンプルが検証されました。寸法レポートと材料証明書が付属します。
6.配送 – ご要望に応じて梱包します。完全なドキュメントが同封されています。
7.フォローアップ – すべてが到着し、期待どおりに動作することを確認します。

サンプルリードタイム:標準は 5 ～ 7 日。カスタム ツール: 15 ～ 20 日。

当社の認証 – 品質の証明

• ISO 9001:2015 – 認定された品質マネジメントシステム
• RoHS 準拠 – SGS テストによって検証済み
• REACH 準拠 – 現在の SVHC 宣言
• SGS テストレポート – ご要望に応じてバッチごとに提供可能
• 材料証明書 – 元のコイルまで追跡可能

よくある 3 つの質問

Q: 「量産注文する前にサンプルを入手できますか?」

A: はい。標準仕様：無料サンプル、送料はお客様ご負担となります。カスタムサイズ: サンプルのコストとリードタイムについては、当社の営業チームにお問い合わせください。

Q: 「なぜ半管状リベットに真鍮ではなく銅を選ぶのですか?」

A: 銅は 100% IACS 導電率を提供します。真鍮は最大 28% を提供します。リベットに電流を流したり、熱を伝えたりする必要がある場合は、銅が正しい選択です。真鍮はより硬く、機械的用途では優れた耐摩耗性を備えていますが、電気的、熱的、または抗菌性の要件には銅が唯一の答えです。

Q: 「銅製の半管状リベットは変色しますか? どうすれば防ぐことができますか?」

A: 銅は空気にさらされると自然に変色します。これは表面的なものであり、性能には影響しません。明るい仕上げを維持する必要がある場合は、ラッカー仕上げの銅製半管状リベットを指定してください。クリアコーティングが表面を密閉し、2 ～ 3 年間変色を防ぎます。短期保管 (6 か月未満) の場合、乾燥剤とともに密閉袋に保管された普通の銅製リベットは明るいままです。
