ワッシャーを排除したワイドヘッドファスナー

軟銅シート、薄いパネル、または装飾的な銅要素を固定する場合、標準的なリベットヘッドでは問題が発生することがよくあります。小さすぎると貫通してしまいます。高すぎると引っ掛かります。別個のワッシャーを追加すると、余分な部品、余分な取り扱いが発生し、異種金属間の潜在的な腐食点が発生します。

Nuote Metals の銅マッシュルーム ヘッド リベットは、3 つの問題すべてを一度に解決します。キノコの頭は非常に幅が広​​く、シャンクの直径の 2.0 倍から 2.5 倍ですが、高さは低いです。比較的薄型を維持しながら、内蔵ワッシャーとまったく同様にクランプ力を広い領域に分散します。銅用途の場合、これは、ディンプルなしで薄いシートを固定し、緩んだワッシャーを排除し、銅の自然な美しさを維持できることを意味します。

キノコの頭は何が違うのでしょうか？

マッシュルーム ヘッドは、一般的なリベット ヘッド スタイルの中で最も幅が広いです。その名前は、キノコに似た丸みを帯びたエッジを持つ、幅広で緩やかなドーム型のキャップに由来しています。

主要な形状:

• ヘッド直径:シャンク径の2.0×～2.5×（丸頭は1.6×のみ）
• 頭の高さ:シャンク径の0.4×～0.5×（0.7×の丸頭より低い）
• 下側:ヘッドシャンク接合部に十分なフィレット半径を備えたフラットな形状
• 角：鋭利ではなく丸みを帯びており、軟銅の応力集中を軽減します。

これが銅にとって重要な理由:

銅は柔らかいです (降伏強度 70 ～ 100 MPa)。細いヘッドは力を集中させてシートを変形させます。マッシュルームヘッドは、同じ力をはるかに大きな銅のリングに分散させ、シートを平らに保ち、接合部をしっかりと保ちます。多くの場合、マッシュルームヘッドにより別個の平ワッシャーが不要になり、組み立て時間を節約し、潜在的な電気的不整合を排除します。

マッシュルームヘッドと丸頭 + ワッシャー – 直接比較

現在、多くのお客様は、別個の銅または真鍮ワッシャーを備えた丸頭銅リベットを使用しています。キノコの頭の比較は次のとおりです。

引き続きワッシャーを使用する場合:防水シール（屋根用のネオプレンワッシャーなど）が必要な場合、マッシュルームヘッドだけでその機能を代替することはできません。ただし、機械的な負荷分散の場合のみ、マッシュルーム ヘッドが直接の代替品となります。

技術仕様 – 銅製マッシュルームヘッドリベット

DIN 674 (ソリッド) および DIN 675 (半チューブラー) 相当品に従って製造されています。カスタムヘッド直径も利用可能です。

材料グレード:

C11000 (ETP):99.9% 銅、0.04% 酸素。一般屋根、船舶、装飾用途。

C10200 (OFHC):99.99% 銅、無酸素。重要なエレクトロニクスおよび極低温アプリケーション。

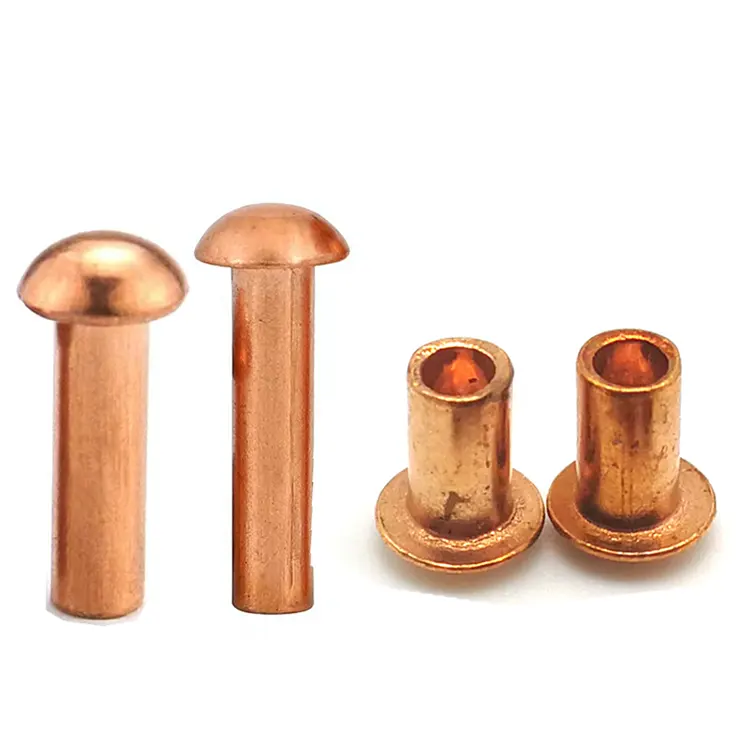

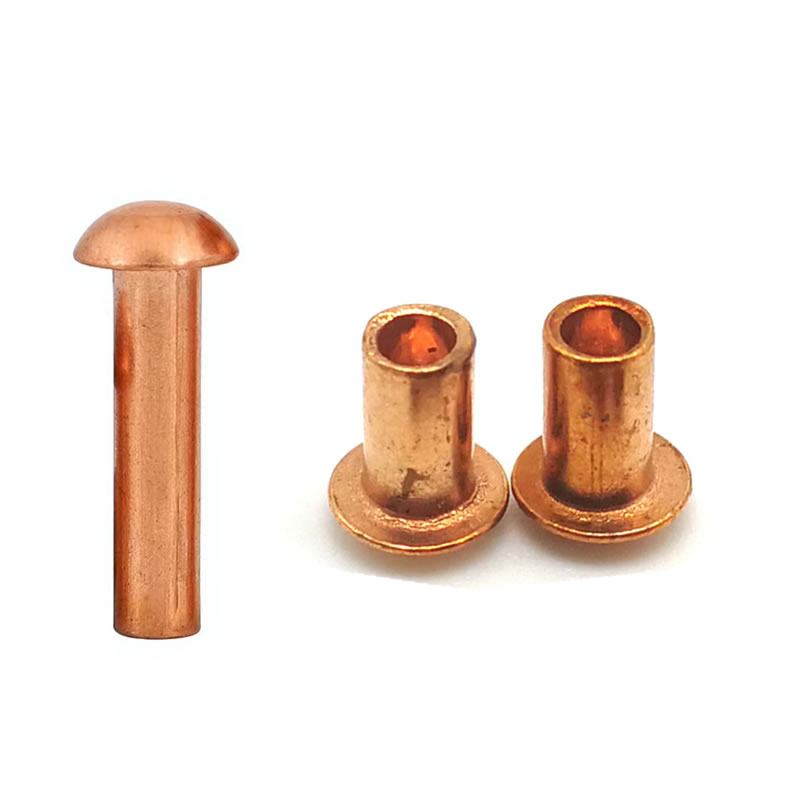

ソリッド vs. セミチューブラー – ワイドヘッド銅リベット用

銅に関する重要な洞察:マッシュルームヘッドの直径が大きいため、小さなヘッドよりもセット力に敏感です。力が強すぎると、ドームが平らになったり、広い端が歪んだりする可能性があります。半管状のマッシュルームヘッドリベットは、固定力をほぼ半分に軽減するため、3mm 未満の銅板にはより安全な選択肢となります。より厚い銅または最大のせん断強度を得るには、固体を選択し、調整されたプレスを使用してください。

表面仕上げ – 銅の自然な魅力を維持

キノコ頭の銅リベットは、屋根、ファサード、船体などの仕上げ面によく見られるため、仕上げの選択は重要です。

利用可能な仕上げ:

• 光沢のある研磨 – 装飾パネル用の鏡のような銅
• 天然緑青 – 海洋および建築修復用の熟成した緑茶色
• ラッカー仕上げ - 屋内で銅の輝きを維持するためのクリアコーティング
• 錫メッキ – 銀白色、はんだ付け可能、ガルバニック電位を低減
• ニッケルメッキ – シルバーグレー、耐摩耗性

私たちの推奨事項:屋外の銅屋根や海洋船体の場合は、メッキなしのナチュラルまたはポリッシュを選択してください。銅自身の緑青がリベットを保護し、周囲の銅と溶け合います。明るさを保ちたい室内化粧パネルの場合はラッカー塗装をお選びください。酸化物の生成が懸念される電気接地プレートには、錫メッキを選択してください。

Nuote Metals – 銅キノコ頭製造の専門知識

Nuote Metals は、中国の ISO 9001:2015 認定工場で 20 年以上銅ファスナーの生産に特化してきました。当社は 50 か国以上に輸出し、屋根工事請負業者、海洋建設業者、建築金属加工業者にサービスを提供しています。

当社のマッシュルームヘッド銅リベットのパフォーマンスが優れている理由:

1. 銅の流れのために設計されたワイドヘッドツーリング

軟銅で 2.5×d のヘッドを亀裂なく形成するには、標準的な金型以上のものが必要です。 3 ～ 5 ストロークの多段階順送成形を使用して、銅を幅広のヘッド形状に徐々に流し込みます。当社の金型は研磨され、亀裂のきっかけとなる微細な傷が除去されます。

2. フィレット半径の制御

幅広のヘッドとシャンクの間の接合部は、最も応力がかかる領域です。最小フィレット半径 0.5×d を維持し、倍率 10 倍の光学ゲージで検証します。鋭い半径は亀裂を生じます。私たちのものはそうではありません。

3. 実物試験

当社では、標準クーポンではなく実際の銅シートでマッシュルームヘッド銅リベットをテストし、引き抜き抵抗とヘッドの変形を検証します。特定の銅厚をお持ちのお客様には、設定レポートを備えた量産前サンプル バッチを提供します。

4. 完全なトレーサビリティ

すべての出荷には ASTM B152 材料証明書と導電率レポートが含まれます。ワイドヘッドの性能は肉眼では見えない形状に依存するため、当社では検査データをオープンに共有しています。

このアプリケーション レベルのエンジニアリングが、屋根葺き会社、造船業者、建築製造業者が銅製マッシュルーム ヘッド リベットに Nuote Metals を選択する理由です。

よくある質問

Q1: 銅製キノコ頭リベットは本当に丸頭とワッシャーを置き換えることができますか?

A: ほとんどの機械用途では、はい。マッシュルームヘッドの直径 2.0×～2.5× により、標準の平ワッシャーと同等の支持面積が得られます。これにより、別個のワッシャー、取り扱い手順、腐食が始まる可能性のあるワッシャーとシートの間の隙間が不要になります。ただし、防水屋根用のネオプレン ワッシャーなど、ワッシャーがシール機能を備えている場合は、マッシュルーム ヘッドだけでそれを置き換えることはできません。負荷分散の場合のみ、直接の代替品となります。 Nuote Metals は、お客様の特定のジョイント設計とシールが必要かどうかに基づいてアドバイスいたします。

Q2: 幅の広いマッシュルームヘッドは、硬化中に薄い銅板を変形させますか?

A: 正しい設定力とセミチューブラーボディを使用した場合はそうではありません。幅広のヘッドはクランプ力をより広い領域に分散させるため、実際にディンプルのリスクを軽減します。本当のリスクはオーバーセットです。力を入れすぎるとドームが平らになり、ヘッドエッジの周りの薄い銅が歪む可能性があります。 2 mm 未満の銅板の場合は、半管状のマッシュルーム ヘッド リベットと、鋼に使用される力の 50 ～ 60% に設定された校正されたプレスをお勧めします。また、ヘッドの直径と一致するかそれを超える平らなアンビルも提供しています。これにより、ヘッドのカッピングが防止されます。これらの制御により、薄い銅は平らに保たれ、接合部はしっかりと保たれます。

Q3: 銅製キノコヘッドリベットは船体や造船に適していますか?

A: はい。銅製のマッシュルーム ヘッド リベットは木製ボートの建造に伝統的に選択されており、現在でも銅製の外装、デッキ、トリムに使用されています。幅広のヘッドは、柔らかい銅を引き裂くことなく、銅の被覆をしっかりと保持します。天然の緑青が塩水による腐食を防ぎます。面一のような薄型により、抵抗や引っかかりを軽減します。海洋用途には、メッキなしのナチュラルまたはポリッシュ仕上げの純銅製マッシュルーム ヘッド リベットをお勧めします。これにより、青銅または真鍮の継手との電気的差異が生じる可能性があります。 Nuote Metals は、これらのリベットをヨーロッパと北米のボート製造業者に供給しています。薄い銅の被覆の場合は、銅の過度の圧縮を避けるために半管状が好ましい場合があります。
