銅製なべ頭リベット – 丸頭の高さを持たずに広い接触面積を実現

薄い銅板は容赦がありません。点荷重が多すぎると、材料にディンプルが発生します。小さすぎるヘッドを使用すると、振動により穴が伸びます。高すぎるヘッドを使用すると、配線に引っかかったり、密閉された筐体内に平らに収まらなくなります。

銅なべリベットNuote Metals の製品は、この 3 つの問題を解決します。なべ頭は丸頭よりも幅が広く（シャンク径の1.8×～2.0×）、高さは低くなります（0.5×～0.6×）。この形状により、クランプ力が銅のより広いリング全体に分散され、高密度アセンブリの低プロファイルを維持しながら、穴のエッジでの応力が軽減されます。

汎用リベットではありません。柔らかく、薄く、導電性のある素材に特化した形状のファスナーです。

なべ頭の形状が薄い銅に適している理由

銅の耐力は低い (70 ～ 100 MPa) ため、簡単に変形します。標準的な丸型ヘッドはドームの真下に力を集中させ、薄いシートを 0.5 mm まで圧縮することができます。平頭は支持面積が小さいため、同じ力でも穴の端でより高い圧力が発生します。

雲台によって分布が変わります。

1 mm の銅板に 4 mm のリベットを取り付ける場合、なべ頭は平らな頭よりも約 60% 多くの表面積と接触します。多くの場合、その違いは、別のワッシャーを追加しなくても、ディンプルを完全に除去するのに十分です。

技術仕様

DIN 603 および ISO 1051 の寸法に従って製造されています。薄ゲージ用途向けにカスタムヘッド直径も利用可能です。

材料グレード:

C11000 (ETP):99.9% 銅、0.04% 酸素。一般電気、装飾、薄板用途。

C10200 (OFHC):99.99% 銅、無酸素。重要なエレクトロニクスおよび極低温アプリケーション。

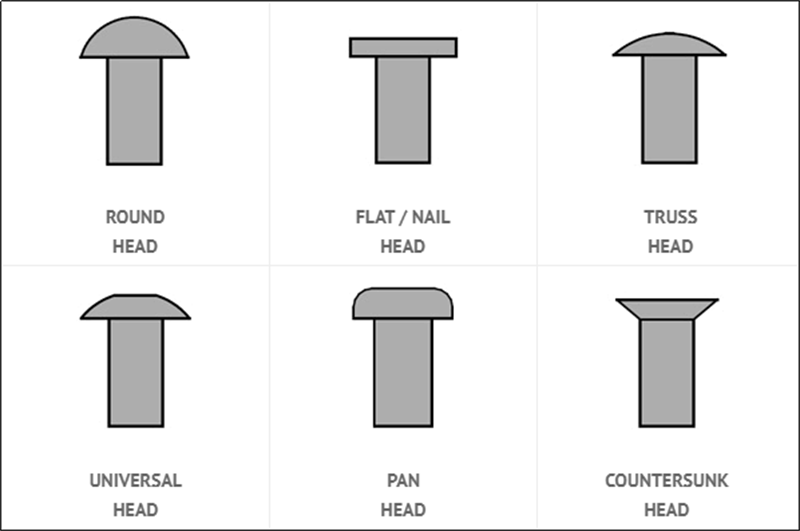

平型または丸型よりもなべ頭を選択する場合 – 銅のみ

これは一般的なヘッドの比較ではありません。これは銅の柔らかさと導電性に特有のものです。

雲台を選ぶ厚さ2mm以下の銅板を締結する場合、ディンプルが許容できないが薄型が必要な場合、または丸頭ほどの高さがなく適度な耐振性が必要な接合部に使用します。

フラットヘッドを選択してください表面がほぼ面一である必要があり、幅広のベアリング リングなしでも変形に耐えられるほど銅が十分に厚い (≥2mm) 場合。

丸頭をお選びくださいジョイントがモーター、発電機、船舶エンジンなどの絶え間ない振動や衝撃にさらされる場合、より高いドームが許容されます。

よくある間違い:薄型に見えるため、0.8mm銅のフラットヘッドを使用しています。ベアリング領域が小さいため、シートに窪みができ、時間が経つと接合部が緩んでしまうことがよくあります。雲台は同じコストですが、その失敗を防ぎます。

中実か半管状か?銅に特化した答え

薄い銅板の場合、セット力はヘッドの形状と同じくらい重要です。半管状のなべリベットは、ソリッドリベットよりも必要な力が 50 ～ 60% 少なく、取り付け時のシート変形のリスクが直接軽減されます。

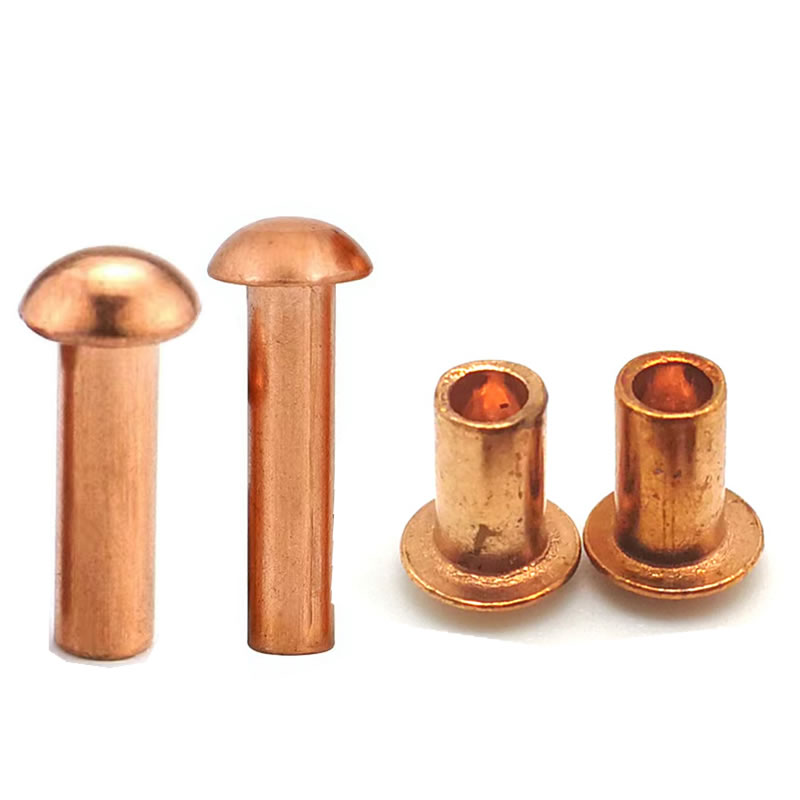

• 半管状1.5 mm 未満の銅板、繊細な電子エンクロージャ、および大量の自動化ラインに適した選択肢です。丸めたチップは銅を圧縮することなく優しく締め付けます。

• 固体厚い銅板 (≥2mm)、耐荷重接合部、または最大のせん断強度が必要な場合に適しています。

Nuote Metals は、同じ雲台形状のどちらの構成も提供できます。ほとんどの薄い銅の用途には、半管状を推奨します。

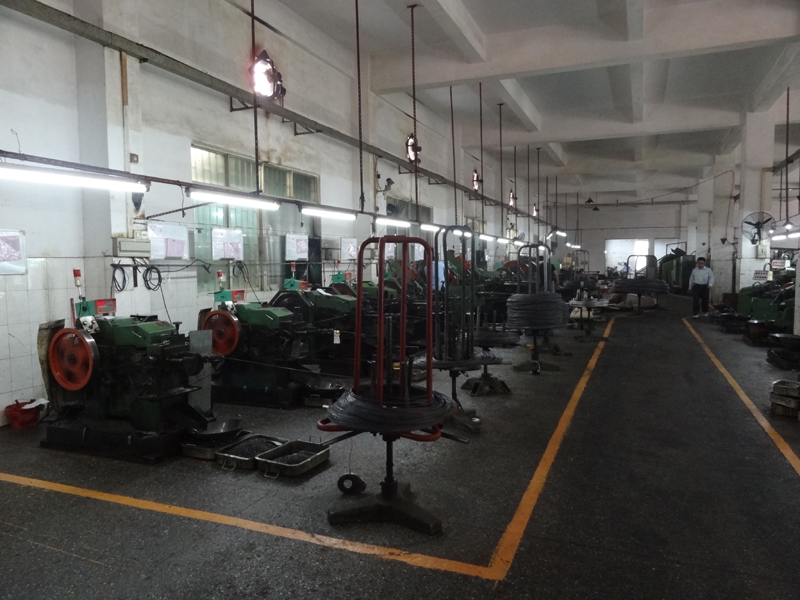

Nuote Metals が薄銅アセンブリをサポートする方法

なべ頭銅リベットは 2 つの理由で失敗します。1 つは頭の成形中の亀裂、もう 1 つは取り付け中のディンプルです。ご注文の発送前に両方に対応いたします。

銅の流れ用に設計されたツール:

雲台は広くて浅いドームを持っています。銅の場合、フィレット半径が鋭すぎると、この形状はヘッドとシャンクの接合部で亀裂が発生しやすくなります。当社のダイは最小半径 0.5×d を使用し、微細な傷を除去するために研磨されています。また、銅を一度に強制的に流し込むのではなく、徐々に流し込むために、3 ～ 5 ストロークの多段階成形も実行します。

薄板の生産前サンプリング:

銅の厚さと予想される設定方法をお送りください。少量のバッチを作成し、標準のクーポンではなく、実際のシート素材でテストします。推奨力、アンビルタイプ、取り付けヘッドの写真を含むセッティングレポートが届きます。これにより、回線での試行錯誤が不要になります。

10倍の光学検査:

すべてのバッチでヘッドの直径、高さ、同心度がチェックされます。ヘッドの高さの 0.05 mm の変動は、研磨された銅の表面に見られますが、お客様に届く前に拒否されます。

社内仕上げ:

錫メッキ、銀メッキ、ニッケルメッキ、研磨、またはラッカー塗装。薄い銅製の装飾パネルの場合は、視覚的なコントラストを最小限に抑えるために表面仕上げを一致させることができます。

トレーサビリティ:

ASTM B152 証明書と導電率レポートはすべての出荷に添付されます。雲台の性能は肉眼では見えない形状に依存するため、私たちは検査データをオープンに共有します。

このアプリケーション レベルのサポートが、電子機器、HVAC、建築の顧客が銅製なべ頭リベットに Nuote Metals を選択する理由です。

よくある質問

Q1: 銅ナベリベットは1mm以下の銅板にディンプルを発生させずに使用できますか?

A: はい。適切な設定力と半管状ボディを使用している場合に限ります。雲台の広いベアリング領域により、クランプ圧力がより大きなリングに分散され、薄いシートにかかる応力が軽減されます。 1 mm 未満の銅の場合は、(a) セッティング力を 50 ～ 60% 下げる半管状リベット、(b) ヘッドの直径と一致するかそれを超える平らなアンビル、および (c) 制御された力を推奨します。スチール リベット セッティングは決して使用しないでください。 Nuote Metals では、完全な注文を確定する前に、量産前のサンプル バッチを提供し、正確な銅の厚さでテストすることができます。

Q2: 銅製なべ頭リベットは、屋外の建築用途で酸化したり変色したりしますか?

A: 銅は空気や湿気にさらされると自然に緑青を形成します。最初は茶色になり、数年が経つと緑色になります。この緑青は保護的な役割を果たし、リベットを弱めることはありません。明るい銅仕上げを維持したい場合は、ラッカー仕上げのなべ頭リベットを選択してください。古びた緑青のような外観がお好みの場合は、ナチュラルまたはラッカーなしのポリッシュをお選びください。海岸や汚染の多い環境では、緑青の形成が早くなりますが、安定した状態を保ちます。 Nuote Metals はラッカー仕上げとナチュラル仕上げの両方を提供しています。銅パネルに対してシルバートーンのコントラストが必要な場合は、錫メッキまたはニッケルメッキのオプションも提供できます。

Q3: 銅製なべリベットは電子筐体内の電気接地に適していますか?

A: 固定エンクロージャの場合は可能です。銅製なべ頭リベットは、他の銅製ヘッド スタイルと同じ高い導電性を備えています (C11000 の場合は ≥58 MS/m)。幅広のヘッドは、接地ストラップまたは PCB マウントに安定した接触領域を提供します。ただし、車載電子機器やモーター近くの産業用制御キャビネットなど、振動を受けるエンクロージャの場合は、代わりに丸頭銅リベットをお勧めします。ドームが深いほど、振動による緩みに強くなります。静的エンクロージャの場合、パンヘッドは優れた選択肢です。薄型で接触幅が広く、接地面での酸化物の蓄積を防ぐために錫メッキまたは銀メッキ仕上げと互換性があります。
