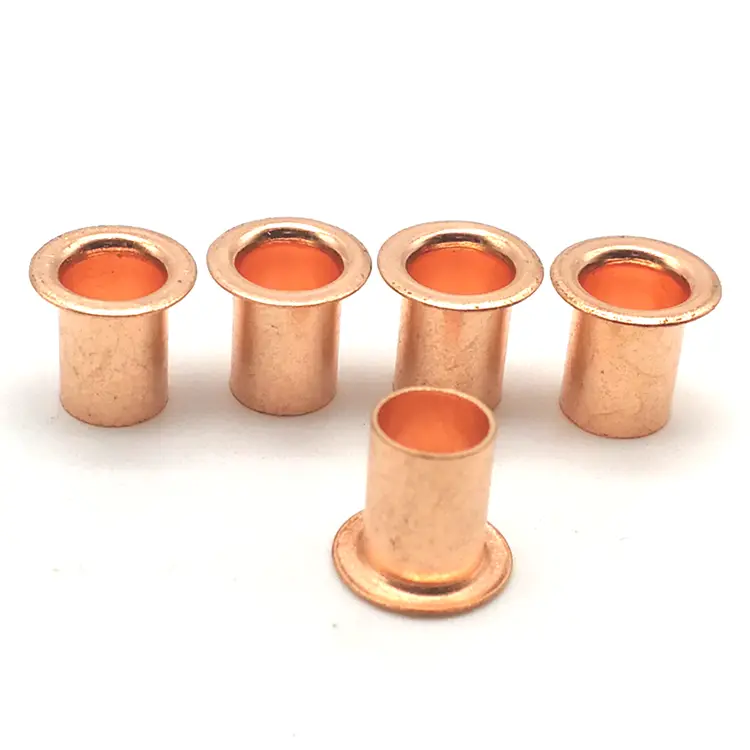

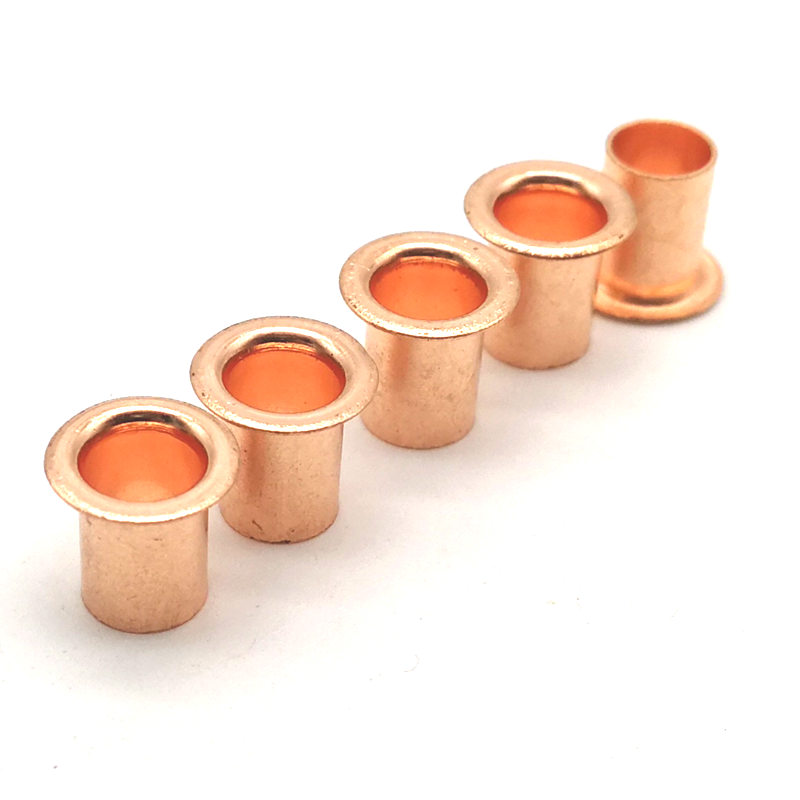

銅管状リベット

銅管状リベットは、C11000 純銅管素材から作られた完全に中空のファスナーです。銅は、一般的なリベット素材の中で最も高い電気伝導率と熱伝導率 (100% IACS) を提供し、天然の抗菌性を備えています。これらの特性と中空シャフトの低力取り付けを組み合わせると、最小限の力で取り付けながら、電流を流し、熱を伝え、バクテリアに耐性のあるファスナーが得られます。

アセンブリが電気を伝導したり、熱を移動したり、表面を衛生的に維持したりする必要がある場合、それらは設計された答えです。

銅と真鍮 – 導電性の比較

次の場合には銅を選択してください。 リベットに電流が流れる必要がある。アセンブリは熱を伝達する必要があります。抗菌性が求められます。中空ファスナーには最高の導電性が必要です。

C11000 銅 – 材料特性

当社では C11000 純銅から製造しています。

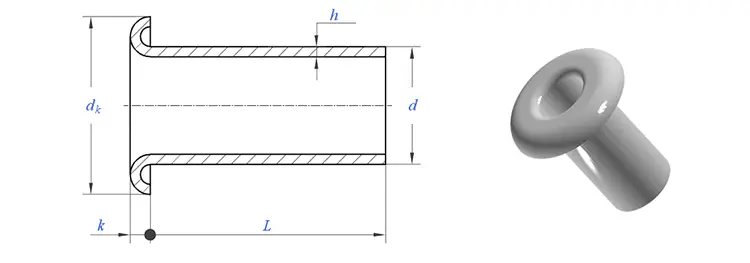

ヘッドスタイル – 当社が提供するもの

銅製管状リベットには 3 つのヘッド スタイルがあります。

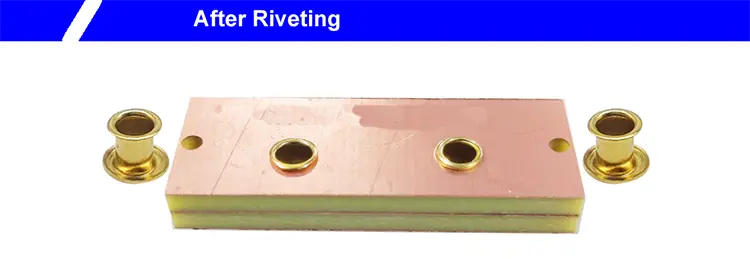

実際のアプリケーションの 1 つ – 電気接地バスバー接続

配電機器のメーカーは、接地母線接続用の導電性の永久留め具を必要としていました。以前の真鍮リベットの IACS 導電率は約 28% でしたが、大電流用途には十分ではありませんでした。純銅製リベットは 100% IACS を提供しましたが、高い固定力が必要であり、場合によってはバスバー絶縁体を損傷しました。お客様は、中空リベットを低力で取り付けることで銅の導電性を必要としていました。

当社は、C11000 銅管状リベット - シャンク 6.0 mm、丸頭 11.0 mm、バレル長 12.0 mm、プレーン仕上げを提供しました。 100% IACS 銅は、必要な電気的性能を実現しました。完全に中空のシャフトは最小限の力で外側に広がりました。バスバーの絶縁体に損傷を与えることはありませんでした。天然の銅の表面は、時間の経過とともに保護的な緑青を形成しました。お客様は、100 個のバスバー アセンブリにわたって 500 個のリベットをテストしました。 5,000 回の熱サイクルと振動テスト後、導電性損失、故障はゼロです。現在、彼らは当社のリベットを年間 100,000 個のバッチで注文しています。

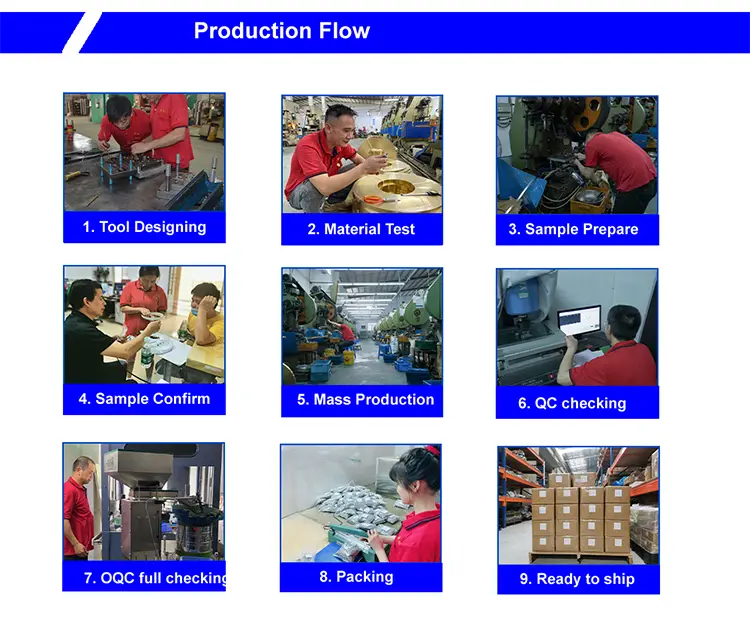

製造方法 – チューブの切断 + ヘッダー加工

銅管状リベットは銅管素材から始まります。銅は柔らかく延性があるため、チューブベースの製造に最適です。

1. チューブ在庫の調達– 認定工場からの認定 C11000 銅管。各バッチにはミルテスト証明書とヒート番号が付いています。

2. 入荷検査– チューブストックの外径 (±0.02mm)、肉厚、および材料組成 (分光計) がチェックされました。仕様外のチューブは拒否されます。

3. チューブの切断– チューブは正確なブランク長さに合わせて切断されます。各ブランクは 1 つのリベットになります。

4. 見出し– 切断されたチューブブランクはヘッダープレスに配置されます。超硬ダイは、一方の端にヘッド (丸、平、皿頭) を形成します。

5. トリミング– ヘッドエッジ周囲のバリが除去されます。

6.タンブリング– 微細なバリが除去されます。

7. 最終検査– 100% 光学選別。 AQL サンプルは手動で検証されました。寸法レポート、材料証明書、および適合証明書が発行されます。

サンプルリードタイム:標準は 5 ～ 7 日。カスタム ツール: 15 ～ 20 日。

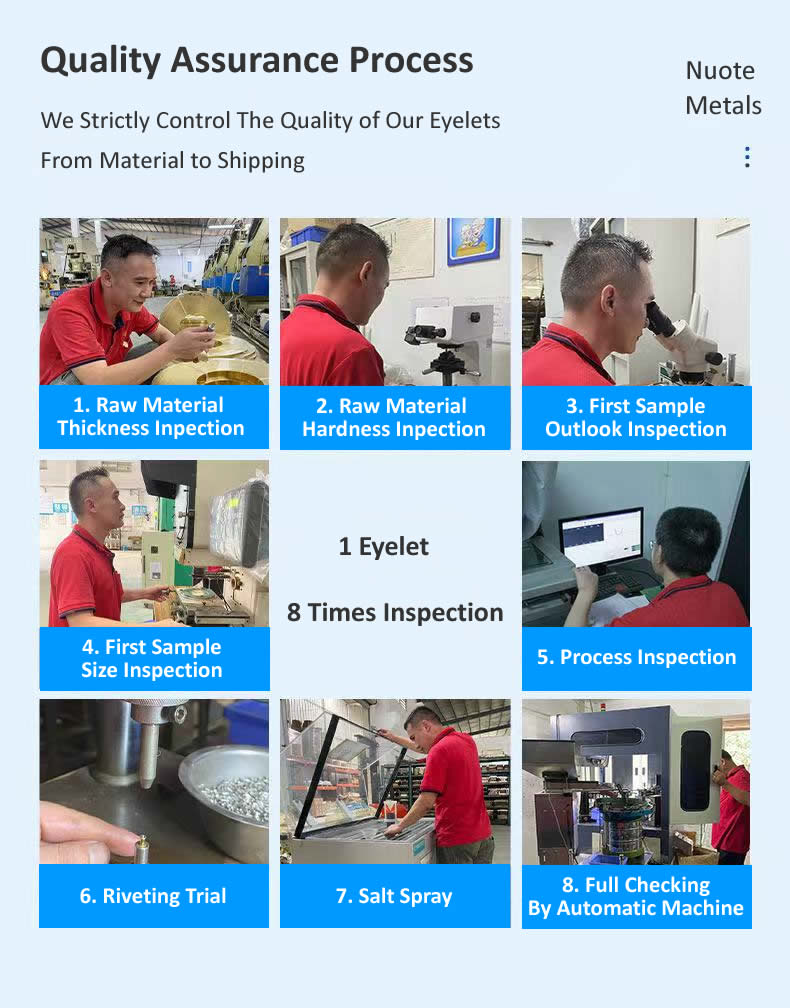

当社の品質管理プロセス

当社では、材料の入荷から完成品に至るまで、銅管状リベットのバッチごとに多層検査システムに従っています。

受入材料検査 – チューブストックの外径、肉厚、材料組成を検査します。分光計は C11000 銅グレード (≥99.9%) を検証します。仕様外の材料は製造現場に届く前に拒否されます。

セットアップと最初の検査 - 工具が取り付けられると、最初の 10 個のリベットが表面の欠陥について拡大検査されます。ヘッドの直径、ヘッドの高さ、シャンクの直径、バレルの長さ、壁の厚さなど、あらゆる寸法が光学式コンパレーターで測定されます。すべての寸法が図面と一致しない限り、バッチは続行できません。

工程内モニタリング – 大量生産中、オペレーターは 500 個ごとに 5 本のリベットを抜きます。重要な寸法はデジタルノギスでチェックされます。許容値を超えるドリフトがあると、直ちにプレスが停止され、工具が調整されます。

クリンチ検証 – 2,000 個ごとに、実際の素材のサンプルに 3 本のリベットを取り付けます。ロール状に巻かれたクリンチは、対称性、堅さ、亀裂のない状態が検査されます。これにより、リベットがアセンブリ内で正しく機能することが確認されます。

腐食試験 (必要な場合) – 屋外または海洋用途の場合、サンプルは ASTM B117 に従って当社の塩水噴霧チャンバーに入れられます。証明書はバッチとともに発行されます。

最終出荷検査 – すべてのリベットは高速カメラを備えた光学式選別機を通過します。拒否されたものは自動的に排除されます。ソート後、ランダムな AQL サンプル (レベル II、1.0) が手動で検証されます。

すべての検査記録は 5 年間保存され、すべての出荷に同梱されます。フィールドで問題が発生した場合は、バッチをトレースして完全なファイルを取得できます。

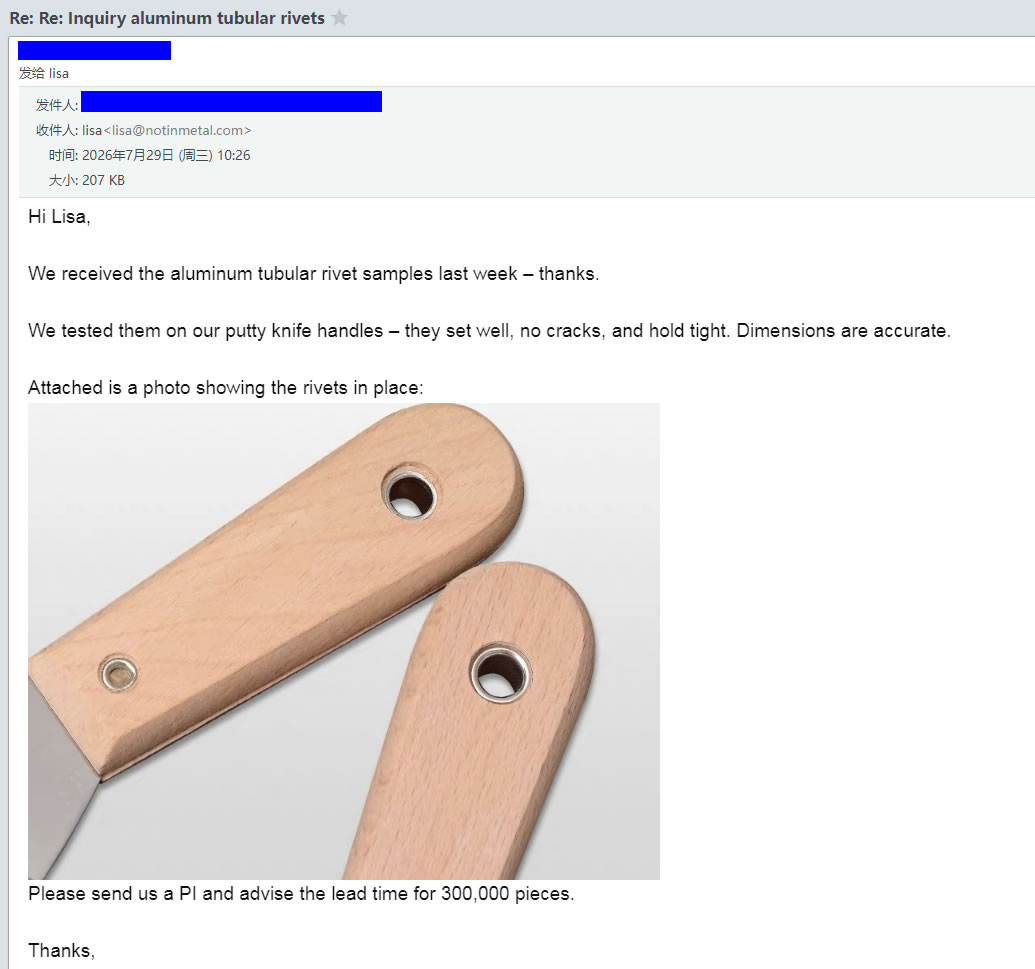

お客様の声 - 本当のフィードバック

私たちはお客様に私たちを代弁してもらいます。上の画像は、電気機器製造業者から船舶用ハードウェアのサプライヤー、食品機器メーカーに至るまで、生産ラインで当社の管状リベットを使用したメーカーからの実際のフィードバックを示しています。

当社はすべてのバッチの完全なトレーサビリティと品質文書を維持します。

• 材料証明書 – オリジナルのコイルまで追跡可能なミルテスト証明書
• 寸法検査レポート – すべてのバッチからの実測値
• 導電率試験レポート – IACS 検証 (要求された場合)
• 適合証明書 – 署名済み、バッチ追跡可能

よくある 3 つの質問

Q: 「電気用途に真鍮製の管状リベットではなく、銅製の管状リベットを選択する理由は何ですか?」

A: 銅は 100% IACS 導電率を提供します。真鍮は最大 28% を提供します。リベットに電流を流す必要がある場合は、銅が正しい選択です。真鍮はより硬く、機械用途では優れた耐摩耗性を備えていますが、電気伝導性、熱伝導性、または抗菌性の要件では、常に銅が優れています。上記のバスバーのケースでは、顧客は 100% IACS の導電性を必要としていたため、銅が唯一の選択肢でした。

Q: 「腐食しますか? 変色するのはなぜですか?」

A: 銅は錆びません。時間の経過とともに保護的な緑青が形成されます。この緑青は実際に下地の金属を保護し、屋外環境での寿命を延ばします。明るい赤色から濃い茶色または緑色への色の変化は表面上のものであり、機械的または電気的性能には影響しません。明るい仕上げを維持する必要がある場合は、タンブル (明るい) またはラッカー仕上げの銅管状リベットを指定してください。上記のバスバー ケースの場合、屋内の電気エンクロージャでは緑青が許容されるため、お客様はプレーン仕上げを選択しました。

Q: 「どこでよく使われますか?」

A: 導電性や抗菌特性が重要となる幅広い業界で使用されています。

上記のバスバー ケースの場合、銅管状リベットは正しい選択でした。これらは、少ない力で取り付けながら 100% IACS の導電性を実現し、固体の銅リベットによって引き起こされる損傷を排除しました。
