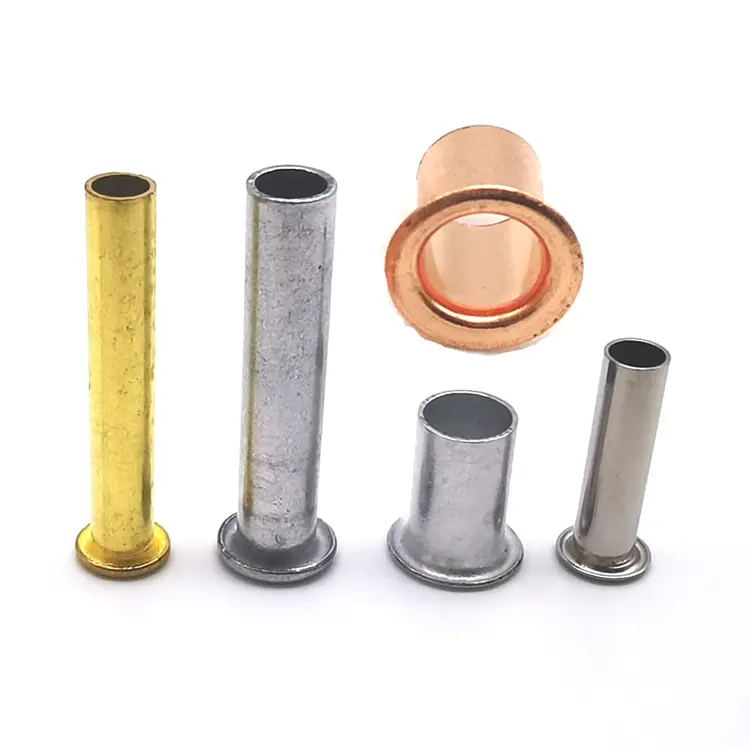

DIN 7340 リベット

Nuote Metals は中国に本拠を置くメーカーです。DIN 7340 リベット、形状 A (平頭) と形状 B (丸頭) の両方のバリエーションが生成されます。管状リベット製造における 10 年以上の経験により、当社はこの規格が要求する寸法精度を理解しています。炭素鋼、ステンレス鋼、真鍮、銅、アルミニウムがあり、直径は 1mm ～ 10mm です。 ISO9001認証取得。無料サンプルをご利用いただけます。今すぐご連絡ください。

DIN 7340 リベットとは何ですか?

これらは、金属管素材から一定の長さを切断し、一方の端に頭を形成することによって製造される管状 (中空) リベットです。テーパー状の内部輪郭を持つ深絞り中空リベットとは異なり、DIN 7340 管状リベットは円筒形の内側と外側の輪郭を持ち、これが組み立て時の設定と性能に影響を与える重要な違いです。

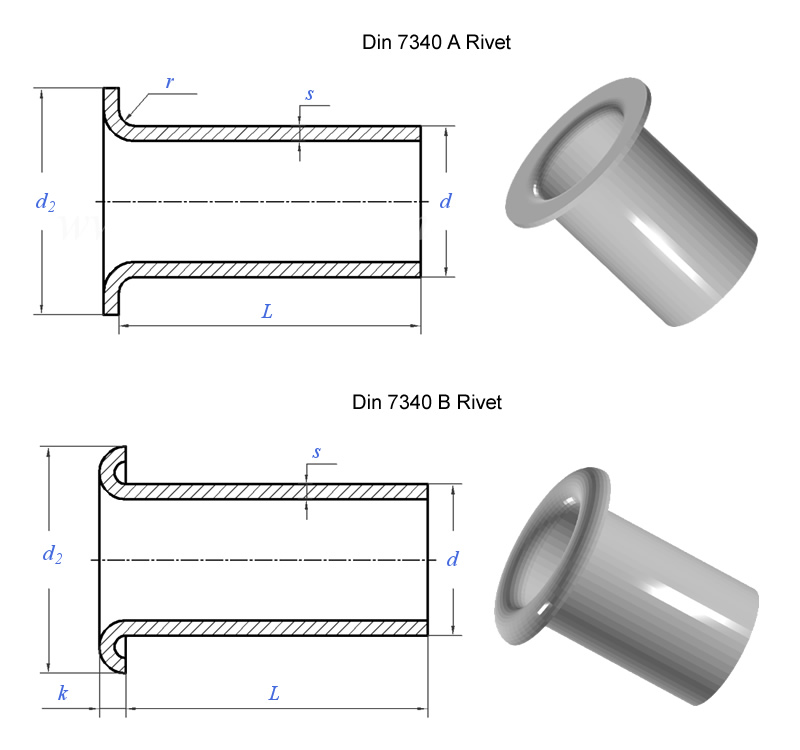

この規格は、ドイツのファスナー規格委員会 (FMV) によって維持されており、次の 2 つの異なる頭部形状の寸法、質量、および技術的な納品条件を指定しています。

現在のバージョンはDIN 7340:2011-03、1993 年版に代わるものです。

DIN 7340 リベットの指定の読み方

完全な DIN 7340 リベットの指定は、すべての重要な寸法をエンコードする特定の形式に従います。標準の例を次に示します。

RNA 3 × 0.3 × 20 DIN 7340 Cu

この命名規則により、すべての DIN 7340 リベットが完全に指定され、規格に準拠していることが保証されます。

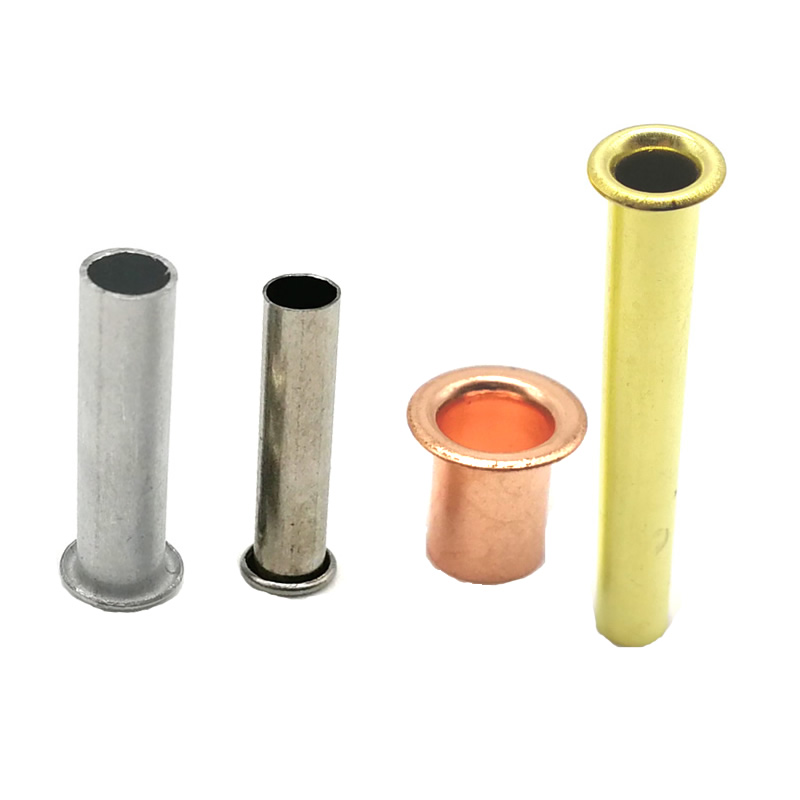

それらのための材料と仕上げ

DIN 7340 リベットは複数の材料から製造できます。 Nuote Metals では次のオプションを提供しています。

標準仕上げ:亜鉛メッキ、ニッケルメッキ、不動態化、ラッカー塗装、アンティーク、無地。

DIN 7340 では、材料をこれらのオプションに限定していません。規格では、鋼、ステンレス鋼、銅、真鍮、アルミニウムが対応しています。

寸法範囲 – DIN 7340 がカバーする内容

この規格は、呼び径 1mm ～ 10mm の DIN 7340 リベットをカバーしています。壁の厚さと長さは用途ごとに指定されます。

形状A（平頭） – 代表的な寸法

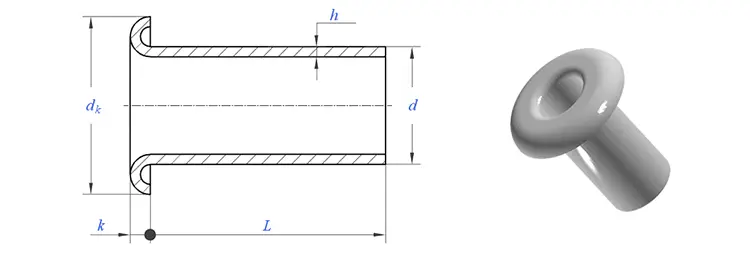

形状 B (丸頭) – 代表的な寸法

ご要望に応じて、カスタムの長さと壁の厚さをご利用いただけます。Nuote Metals は、お客様の仕様に合わせて DIN 7340 リベットを製造できます。

DIN 7340 と深絞り中空リベット – 違い

この区別が重要です。 DIN 7340 リベットはチューブ素材から切り出され、内側と外側の輪郭は円筒形です。深絞りされた中空リベット (アイレットと呼ばれることが多い) は、金属板として始まり、徐々に絞り加工されて、テーパー状の内部輪郭が形成されます。

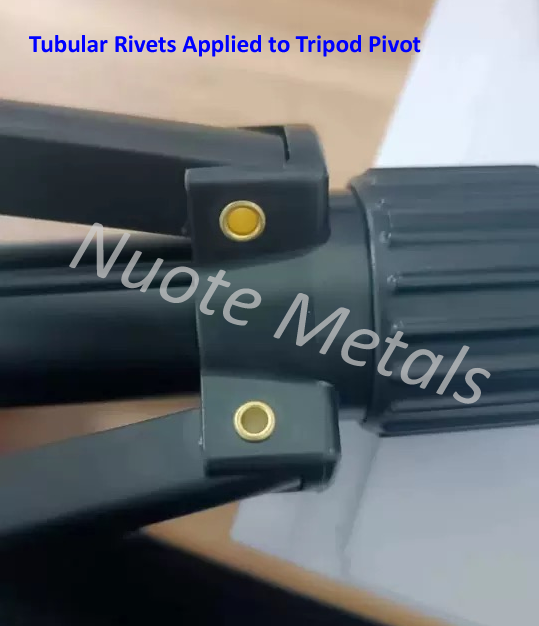

配線、結束、または正確なピボットなど、均一な内径が必要な用途には、DIN 7340 リベットが最適です。

実際の用途の 1 つ – プラスチック電子機器取り付けブラケット

家庭用電化製品のメーカーは、スマート ホーム デバイス内の金属シャーシにプラスチック製のブラケットを取り付ける必要がありました。プラスチック製のブラケットは回路基板を保持しており、プラスチックに亀裂を入れたり、不必要な重量を加えたりすることなく、永久に固定する必要がありました。エンジニアリング チームは、このアセンブリに DIN 7340 リベットを指定しました。形状 A (平頭)、アルミニウム、直径 3 mm、壁厚 0.3 mm、長さ 6 mm です。

平らなヘッドは重要でした。ブラケットのクリアランスが限られており、丸いヘッドだとボードの配置に干渉する可能性がありました。アルミニウム素材によりアセンブリ全体が軽量に保たれ、これはポータブル デバイスにとって重要でした。また、チューブ状のデザインは最小限の力でセットされ、プラスチックの応力亀裂を防ぎます。

5052 アルミニウム DIN 7340 リベット - 3.0 mm シャフト、4.5 mm フラットヘッド、壁厚 0.3 mm、長さ 6.0 mm、プレーン仕上げを提供しました。円筒形の内側輪郭により、確実なフレア加工のために一貫した肉厚が維持されます。フラットヘッドは狭い隙間にきれいに収まりました。お客様は、500 個のブラケットにわたって 1,000 個のリベットをテストしました。熱サイクルと振動テストの後、故障はゼロです。現在、彼らは当社の管状リベットを年間 200,000 個のバッチで注文しています。

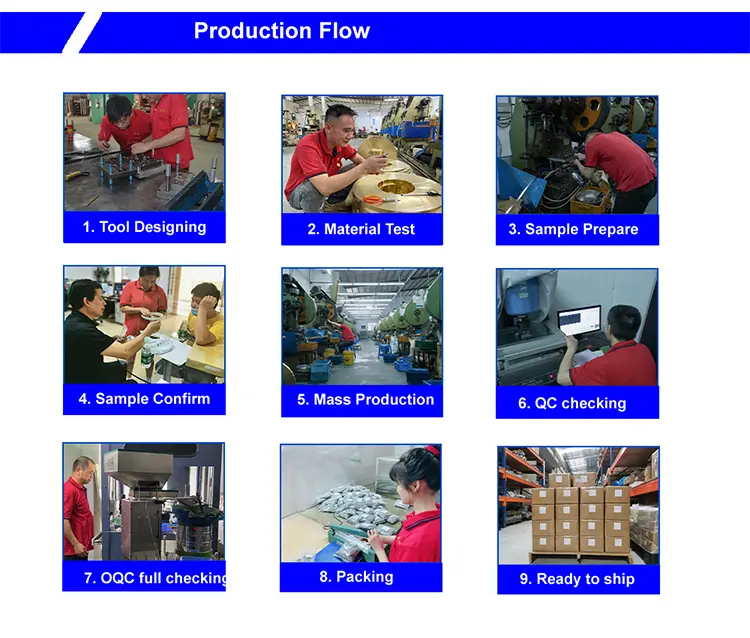

製造方法 – チューブの切断 + ヘッダー加工

DIN 7340 リベットはチューブストックから製造され、一方の端にヘッドが形成された長さに切断されます。これは規格で定められた方法です。

1. チューブ在庫の調達– 承認された工場からの認定されたチューブストック – 鋼、ステンレス、真鍮、銅、またはアルミニウム。各バッチにはミルテスト証明書とヒート番号が付いています。

2. 受入検査– チューブストックの外径 (±0.02mm)、肉厚、材料組成がチェックされています。分光計でグレードを確認します。仕様外の材料は拒否されます。

3. チューブの切断 –チューブは正確なブランク長さに合わせて切断されます。各ブランクは 1 つの DIN 7340 リベットになります。

4. 見出し– 切断されたチューブブランクはヘッダープレスに配置されます。超硬ダイは、一方の端に形状 A (平坦) または形状 B (丸) のヘッドを形成します。研磨されたダイは表面の跡を防ぎます。

5. トリミング– ヘッドエッジ周囲のバリが除去されます。

6.タンブリング– 微細なバリが除去されます。

7. メッキまたはコーティング –必要に応じて適用されます。

8. 最終検査 –100%光学選別。 AQL サンプルは手動で検証されました。

サンプルリードタイム:標準は 5 ～ 7 日。カスタム ツール: 15 ～ 20 日。

1 つのリベット、8 つのチェック – DIN 7340 への準拠を保証する方法

DIN 7340 リベットの各バッチは 8 つの品質ゲートを通過します。

原料直径チェック– レーザーマイクロメーター (±0.02mm)。範囲外のコイルは拒否されます。

原材料成分チェック– 分光計によるグレードの検証。

最初の記事の外観チェック– 最初の 10 本のリベットを拡大して亀裂、バリ、欠陥がないか検査します。

初品寸法チェック– 内径、外径、ヘッド直径、ヘッド高さ、肉厚、および長さは、DIN 7340 仕様に基づいて光学コンパレータで検証されます。

工程内チェック– 500 個ごとに 5 本のリベット。何らかのドリフトが発生すると印刷機が停止します。

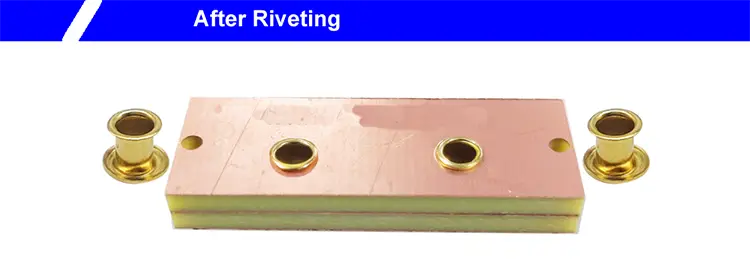

テストセッティング（トライアルフレア）– 2,000 個ごとに、サンプル材料に 3 本のリベットを取り付けます。クリンチは対称性と亀裂がないか検査されます。

塩水噴霧試験（必要な場合）– ASTM B117 テスト。証明書はバッチで発行されます。

最終出荷検査– 100% 光学選別。 AQL サンプルは手動で検証されました。完全なドキュメントが発行されました。

お客様の声 - 本当のフィードバック

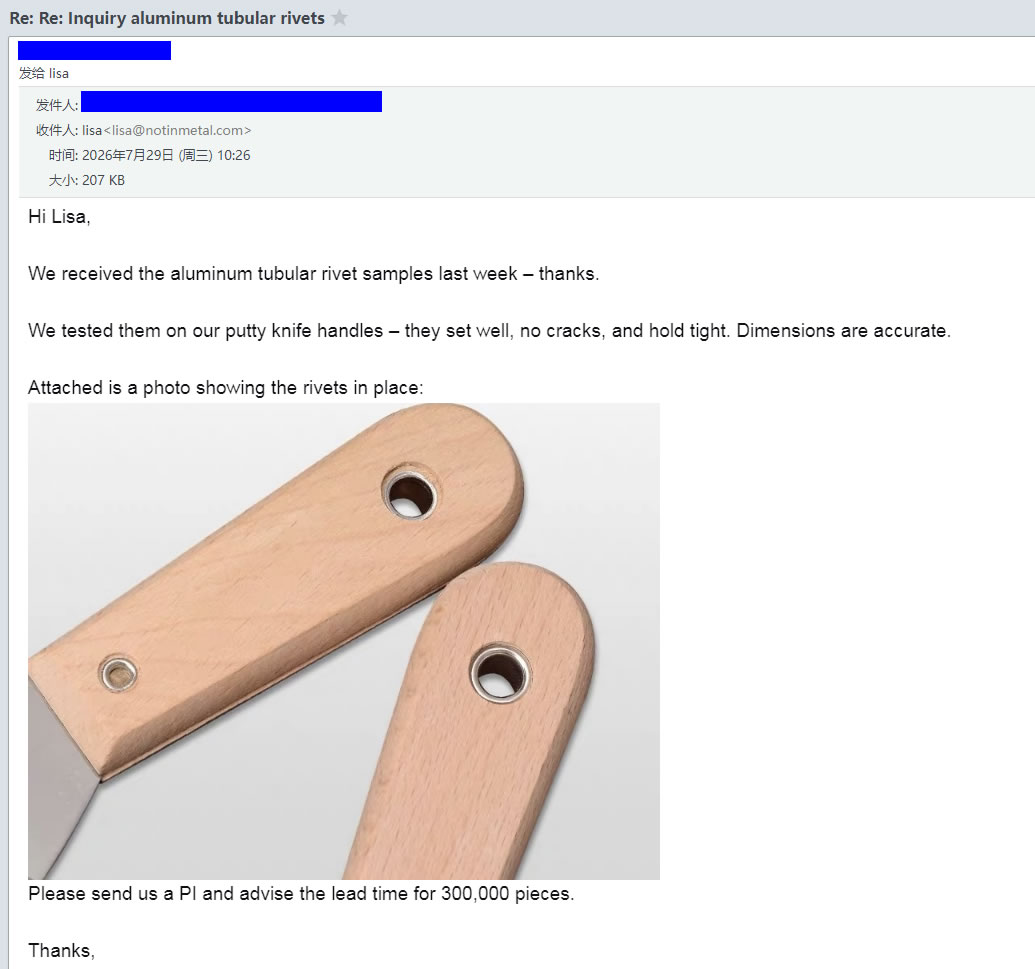

私たちはお客様に私たちを代弁してもらいます。上の画像は、電子機器メーカーから自動車サプライヤー、家具メーカーに至るまで、生産ラインで当社の DIN 7340 リベットを使用したメーカーからの実際のフィードバックを示しています。

彼らは同じ理由で私たちに戻ってきます。

• 規格への準拠– すべてのリベットは DIN 7340 の寸法要件を満たしています
• 一貫した円筒穴– 均一な内径により確実な組み立てが可能
• 正確なフィット感– 図面仕様と一致
• 確実な配送– サンプルは 5 ～ 7 日で発送され、生産は計画通りに行われます

よくある 3 つの質問

Q: 「量産注文する前にサンプルを入手できますか?」

A: はい – すべての製品のサンプルを提供しています。既存の標準仕様の場合、サンプルは無料で提供されます。お客様のご負担は送料のみです。カスタム サイズまたはカスタム ツールの場合、サンプルの入手可能性とリードタイムは特定の要件によって異なります。図面または仕様を当社の営業チームにご連絡ください。サンプルのコストと納期についてアドバイスさせていただきます。

Q: 「DIN 7340 形状 A と形状 B リベットの違いは何ですか?」

A: 形状 A は平らな頭、つまり表面とほぼ同一平面にある薄型の頭です。突き出たヘッドが相手部品と干渉する、クリアランスが制限されたアセンブリに最適です。形状 B は丸いヘッドを持ち、最大のヘッド強度を提供するより高いドーム型ヘッドで、汎用アセンブリに最も一般的な選択肢です。どちらのタイプも DIN 7340 で完全に指定されています。

Q: 「図面上で DIN 7340 リベットを正しく指定するにはどうすればよいですか?」

A: 標準の指定形式を使用します: RN [形状] [d₁] × [s] × [l] DIN 7340 [材質] – ここで、d₁ は公称シャフト直径、s は壁厚、l は公称長さです。例: RN A 4 × 0.4 × 12 DIN 7340 Cu は、銅、形状 A (平頭)、直径 4mm、壁厚 0.4mm、長さ 12mm のリベットを指定します。寸法が不明な場合は、アセンブリのスタックの厚さをお送りください。正しい仕様を推奨します。
