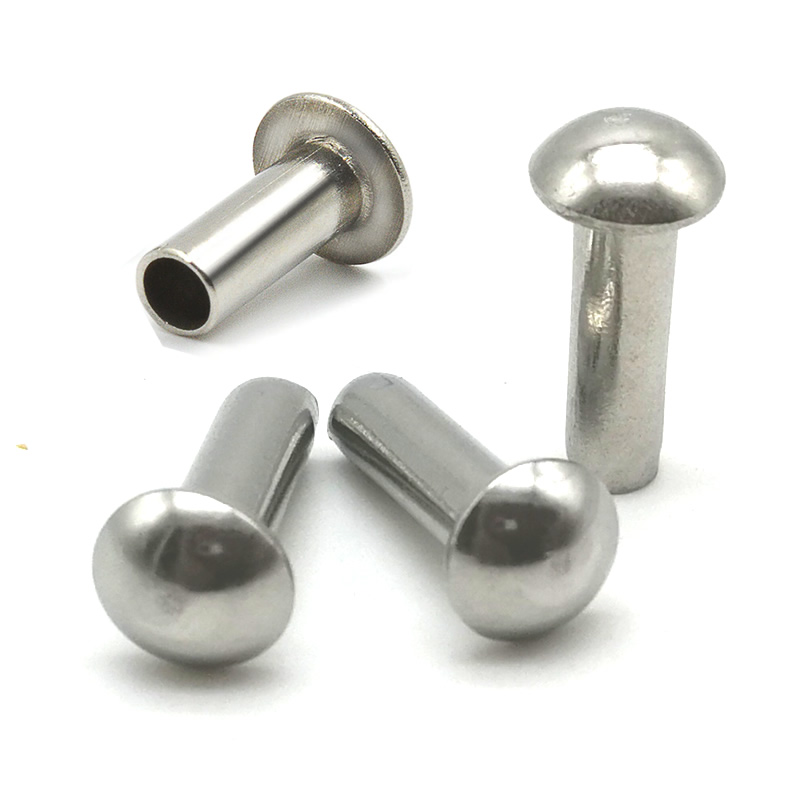

鉄製キノコヘッドリベット

大きなパネル、屋根シート、または床板を潰さずに固定する必要がある場合、標準的なリベットヘッドでは不十分なことがよくあります。薄い材料を突き抜けたり、突き出しすぎてつまずく危険があるためです。アイアンマッシュルームヘッドリベットは両方の問題を解決します。

Nuote Metals では、ひっかかりを避けるためにプロファイルを十分に低く保ちながら、内蔵ワッシャーのように負荷を分散し、シャンク直径の最大 2.5 倍をカバーする、非常に幅広で緩やかなドーム状のヘッドを備えたファスナーを設計しています。そのため、荷重分散と表面の安全性の両方が重要となる建設、輸送、重機に最適な選択肢となっています。

マッシュルームヘッドの利点 – 幅が広く、低く、強い

マッシュルームヘッドリベットとは何ですか?この名前は、キノコの傘に似た緩やかな丸みを帯びた縁を持つ幅広で平らな上部のドームという独特の形状に由来しています。

主なジオメトリの特徴:

• ヘッド直径:シャンク径の2.0×～2.5×（一般的なヘッドスタイルの中で最も広い）

• 頭の高さ:シャンク径の0.4×～0.5×（丸頭より低く、鍋よりわずかに高い）

• 下側:接合部のフィレット半径が滑らかで平ら - 応力集中を軽減

• トッププロフィール:幅が広く、わずかにドーム状ですが、皿穴のように完全に平らではありません

これが重要な理由:

丸型ヘッド (1.6×d) と比較して、キノコ型ヘッドの支持面積は約 50% 増加します。この追加の表面積により、薄いシートの引き抜けが防止され、クランプ圧力が均等に分散され、穴の周囲で材料が変形するリスクが軽減されます。

実際の利点:多くの用途において、マッシュルームヘッドの広い座面により、別個の平ワッシャーが不要になり、材料コストと組み立て時間の両方が節約されます。 Nuote Metals は、屋根および床ラインの丸頭 + ワッシャー アセンブリの直接代替品としてこのデザインを提供しています。

技術仕様 – 鉄製キノコ頭リベット

当社は、DIN 674 (マッシュルーム ヘッド リベット、ソリッド) および DIN 675 (マッシュルーム ヘッド リベット、セミチューブラー) に準拠して製造しており、完全なカスタム対応が可能です。

結合された寸法データと機械データ

注記：ヘッド直径が大きくなると、より高い成形圧力が必要になります。Nuote Metals では、応力亀裂を発生させずに寸法の一貫性を維持するために、多段階の冷間圧造を使用しています。

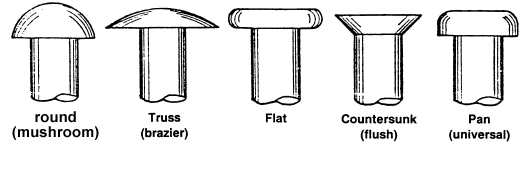

マッシュルーム vs. ラウンド vs. パン – 明確な意思決定ガイド

表ではなく、キノコの頭が選択プロセスにどのように適合するかを次に示します。

マッシュルームヘッドを選択してください特に柔らかい素材、薄い屋根シート、床パネルなど、可能な限り広い座面が必要だが、丸型ヘッドよりも低いプロファイルも必要な場合。幅が余分にあるため、別のワッシャーが必要ないことがよくあります。

丸頭をお選びくださいジョイントが激しい振動や衝撃にさらされた場合、高いドームが優れた衝撃吸収性と最大の引き抜き抵抗を提供します。

雲台を選ぶ薄板金属で広い荷重分散が必要だが、ヘッド径が2.0×dを超える必要がない場合。

皿穴を選択してください表面がまったく突起がなく完全に面一でなければならない場合。

ほとんどの建築、屋根、プラットフォームの用途において、アイアン マッシュルーム ヘッド リベットは、グリップ幅と視認性の低さの最適な組み合わせを提供します。 Nuote Metals は、パネルの厚さと材料の硬度に基づいて決定するのに役立ちます。

ソリッド vs. セミチューブラー – どちらがあなたのアセンブリに最適ですか?

どちらの構成も利用できますが、特にキノコの頭が広いことを考慮すると、選択は取り付け速度と接合強度に大きく影響します。

実用的なメモ:薄い屋根シートにマッシュルームヘッドを使用する場合は、半管状を推奨します。設定力が低いため、クリンチ中に幅広のヘッドが「テント状」になったり、周囲の材料を持ち上げたりするリスクが軽減されます。

表面仕上げオプション – マッシュルームヘッドリベットの保護

マッシュルームヘッドリベットは屋根や屋外プラットフォームなどの露出した用途で頻繁に使用されるため、長期の耐用年数を実現するには仕上げの選択が重要です。

マッシュルームヘッドの設置に関する重要な考慮事項

マッシュルーム リベットの幅広のヘッドは、独特の取り付け要件をもたらします。完璧なセットを確保するには、次のガイドラインに従ってください。

• 穴のクリアランス:d + 0.1 ～ 0.3 mm を維持します。他のヘッド スタイルよりもわずかに緩めです。ヘッドの幅が広くなっているため、多少のズレは補正されますが、穴がきつすぎるとセット力が大きくなり、ヘッドの変形を引き起こす可能性があります。
• 材料スタック許容値:マッシュルーム ヘッドは下面が大きいため厚いスタックにもうまく対応できますが、ショップ ヘッドを適切に形成できるように、全体の厚さがリベットの長さの 70% 以内であることを確認してください。
• アンビルの選択:アンビルはヘッドと同等以上の直径の平らなアンビルを使用してください。小さなアンビルを使用すると、広いドームの表面がへこむ可能性があります。これは、完成した屋根に見られる外観上の欠陥です。
• エッジ距離:ヘッドの幅が広いため、穴の中心から材料のエッジまで少なくとも 2.0 × d を維持してください。これにより、セット中のエッジのブレークアウトが防止されます。

Nuote Metals からのプロのヒント:当社は、リベットラインに合わせてカスタムアンビル仕様と設定パラメーターを提供し、すべてのバッチにわたって一貫したヘッドの外観を保証します。

アプリケーション固有のエンジニアリング経験 – 標準テストを超えた

Nuote Metals では、マッシュルーム ヘッド リベットに関する専門知識は、20 年以上にわたって実際の屋根、床、パネル固定の課題を解決してきたことから生まれています。私たちは、ヘッドの変形、薄板の引き抜け、硬化中の亜鉛メッキの損傷など、一般的な落とし穴を観察し、すべての製品にソリューションを組み込んできました。

私たちの独自の価値:

現実世界のシミュレーション:当社では、標準的なテストクーポンだけでなく、実際のパネル素材 (波鋼、ファイバーセメントシート、アルミニウムトレッドプレート) でマッシュルームヘッドリベットをテストし、現場条件下でのグリップとプルスルー性能を検証します。

ヘッド形状の最適化:非常に薄い材料 (≤1.5mm) を使用するお客様の場合、クランプ力を維持しながら突出を最小限に抑えるために、ヘッド直径を 2.5×d ～ 2.8×d に増やすか、ヘッド高さを 0.35×d に下げることができます。

コーティングの完全性:キノコの頭は溶融亜鉛メッキされることが多いです。当社の HDG プロセスには、偏心着座や亀裂の一般的な原因となる、ヘッドシャンク接合部での過剰な亜鉛の蓄積を防ぐスピンオフ ステップが含まれています。

バッチ間の一貫性:当社は光学式計測器を使用して、あらゆる生産段階でヘッドの直径、高さ、フィレット半径を監視します。各バッチには寸法証明書が含まれており、ご要望に応じて、特定の材料スタックのフォース カーブとショップ ヘッドの寸法を示す設定レポートも付属します。

透明性は信頼を築きます:私たちは設定データ、テストレポート、さらには取り付けビデオさえもお客様と共有しています。それは、真の専門知識は証明書だけでなく結果によって証明されると信じているからです。これがNuote Metalsのこだわりです。

鉄製マッシュルームヘッドリベットに関するよくある質問

Q1: マッシュルームヘッドリベットは丸頭とワッシャーの代わりに使用できますか?

A: 多くの場合、その通りです。それが顧客がマッシュルームヘッドを選ぶ主な理由の 1 つです。非常に広い座面 (2.0×～2.5×d) は、別個の平ワッシャーを備えた丸頭とほぼ同じ領域をカバーしますが、追加の部品、取り扱い手順、またはワッシャーの位置ずれの可能性はありません。これにより、組み立て時間が節約され、在庫の複雑さが軽減されます。ただし、用途でワッシャーがシールとして機能する必要がある場合 (防水用のネオプレン ワッシャーなど)、スタンドアロンのリベットでその機能を代替することはできません。 Nuote Metals では、マッシュルーム ヘッドだけで特定のパネル材質と荷重要件に十分であるかどうかについてアドバイスできます。

Q2: マッシュルームヘッドリベットは波板屋根に適していますか?

A: もちろんです。まさにこのアプリケーションで広く使用されています。幅広のヘッドは、シートをへこませたり切り込んだりすることなく、波形プロファイルの高い部分を橋渡しします。また、薄型ドームにより、突き出た丸いヘッドと比較して、屋根のメンテナンス中に足が損傷するリスクが軽減されます。最良の結果を得るには、溶融亜鉛メッキの半管状マッシュルーム ヘッドをお勧めします。優れた耐食性があり、セット力が低いためシートの歪みが最小限に抑えられます。 Nuote Metals は、北米、ヨーロッパ、東南アジアの商業屋根プロジェクトに数百万個のマッシュルーム ヘッド リベットを供給してきました。

Q3: マッシュルーム ヘッド リベットによっては、取り付け中にヘッドとシャンクの接合部で亀裂が生じるのはなぜですか?

A: 接合部の亀裂は、ほとんどの場合、不十分なフィレット半径または過度の設定力によって発生します。マッシュルームヘッドの直径が広いため、ヘッドとシャンクが接する部分に応力集中が生じます。半径が鋭すぎる場合 (0.3×d 未満)、据え込み加工中に材料が適切に流れることができません。 Nuote Metals では、フィレット半径の最小値を 0.5×d に維持し、すべての成形ステーションで光学式ゲージを使用して制御しています。現在のサプライヤーで亀裂が発生している場合は、リベットの寸法と設定圧力をお知らせください。問題を解消する形状調整をお勧めします。
