鉄製ナベリベット – 薄いシートや柔らかい基材に適した賢い選択

薄いシートメタル、プラスチックパネル、または複合材料を固定する場合、標準の丸頭では抜けや亀裂が発生することがよくあります。アイアン パン ヘッド リベットは、内蔵ワッシャーのように荷重を分散する特大の薄型ヘッドでこの問題を解決します。 Nuote Metals では、信頼性の高い永久的な接合を実現しながら、材料を保護するためにこれらのファスナーを設計しています。

雲台の広い下面は、より広い領域をグリップするため、自動車の内装、HVAC ダクト、バスのボディパネル、および材料自体が最も弱い部分となるあらゆる用途に最適です。

雲台の構造 – サイズが重要な理由

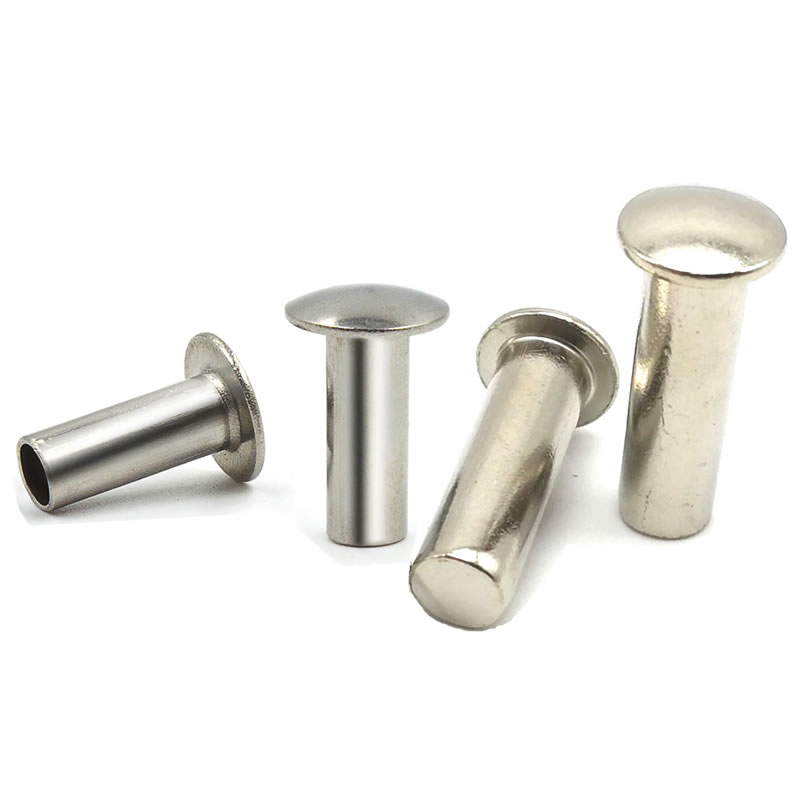

鉄なべ頭リベットの特徴は、次のような頭部の形状です。

• ヘッド直径:シャンク直径の 1.8 倍から 2.0 倍 (対丸頭は約 1.6 倍)
• 頭の高さ:シャンク直径の 0.5 倍から 0.6 倍 (丸頭の約 0.7 倍より低い)
• 下側:平らで滑らか、均一な軌道輪を作成します

この大きな直径により、クランプ力がより広い領域に分散され、面圧が軽減されます。 6 mm リベットの場合、なべ頭は同じシャンク サイズの丸頭よりも支持面積が約 25% 大きくなります。つまり、穴の周囲で変形や破損を起こすことなく、より柔らかい素材を使用できます。

技術仕様

当社は、DIN 603 (半管状雲台) および ISO 1051 (ソリッド雲台) に準拠して製造しており、完全なカスタム対応が可能です。

結合された寸法データと機械データ

ご要望に応じて、カスタムのヘッド比と長さをご利用いただけます。

なべ頭と丸頭 - いつどちらを選択するか

表ではなく、明確な経験則を次に示します。

雲台を選ぶ素材が薄い場合（≤3mm）、柔らかい場合（アルミニウム、プラスチック）、または亀裂が入りやすい場合。幅広ヘッドにより抜け落ちを防ぎ、すっきりとした目立たない仕上がりになります。

丸頭をお選びください高振動環境下での厚鋼板（5mm以上）の接合時。背の高いドームは耐衝撃性と衝撃吸収性に優れています。

ほとんどの自動車、家電製品、HVAC アセンブリでは、鉄製パンヘッド リベットが賢明な選択です。 Nuote Metals は両方を在庫しており、特定のジョイント設計に基づいて決定するお手伝いをいたします。

ソリッド vs. セミチューブラー – 雲台にはどちらの構成が適していますか?

両方のボディ タイプが利用可能ですが、選択は組み立て速度とジョイント強度に影響します。

私たちの推奨事項:薄いパネルや自動生産の場合は、セミチューブラーを選択してください。より厚いスタックの構造的完全性を確保するには、ソリッドを選択してください。

表面仕上げ - なべ頭リベットの保護

自動車のアンダーボディまたは外装用途には、耐久性を最大限に高めるため、ジオメットまたは溶融亜鉛メッキをお勧めします。

鉄製ナベリベットの取り付けのヒント

最高のパフォーマンスを得るには:

• 穴のサイズ:クリアランスを d + 0.1 ～ 0.2 mm に維持します。大きすぎるとクランプ力が低下し、小さすぎると力が増加し、材料に亀裂が入る可能性があります。

• クランプの厚さ:総スタックがリベットのグリップ範囲内にあることを確認してください (通常、L – 1.2×d から L – 0.8×d)。

• 設定力:半管状の場合は、より低い圧力と平らなアンビルを使用します。固体の場合は、凹型アンビルを使用して適切なショップヘッドを形成します。

• エッジ距離:破れを防ぐために、穴の中心から材料の端まで少なくとも 1.5​​ × d を確保してください。

Nuote Metals の技術チームは、お客様の特定の材料に合わせたカスタム設定パラメータを提供できます。お気軽にお問い合わせください。

品質保証 – Nuote Metals の違い

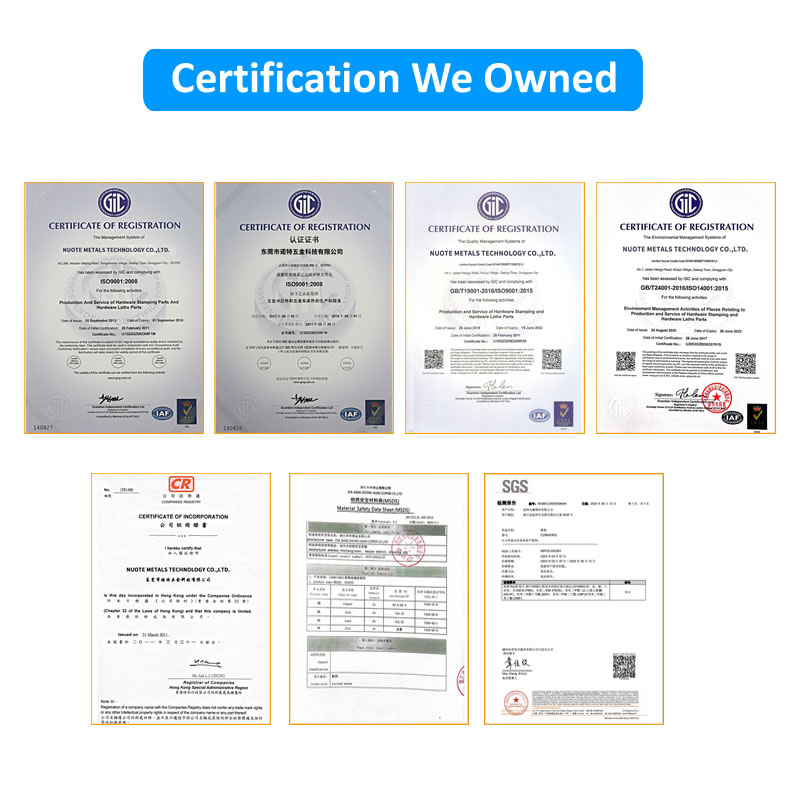

弊社は ISO 9001:2015 認証を取得しており、ファスナー試験用の設備を備えた社内ラボを備えています。

• 1000KN万能試験機 – せん断および引張
• ロックウェル/ビッカース硬さ試験機
• 金属顕微鏡 – 粒子構造分析
• 塩水噴霧チャンバー – 腐食検証
• 膜厚計
• 2D 光学プロジェクター – ヘッドの形状と同心度

鉄パンヘッドリベットのすべてのバッチは材料証明書と検査報告書で文書化されており、未加工の鋼から完成品までの完全なトレーサビリティを保証します。

よくある質問

Q1: 鉄製ナベリベットをプラスチック部品に使用しても、割れることはありませんか?

A: もちろんです – そしてそれが彼らの主な利点の 1 つです。幅広で平らな下面により、プラスチックにかかる表面圧力が軽減され、応力亀裂やプルスルーのリスクが大幅に低減されます。最良の結果を得るには、設定力を低く制御した半管状ボディを使用し、穴のバリを確実に取り除きます。プラスチックが特に脆い場合 (ABS やポリカーボネートなど)、Nuote Metals はご要望に応じてさらに大きなヘッド直径 (最大 2.2×d) の雲台を供給できます。

Q2: カスタムサイズの鉄製ナベリベットの一般的なMOQはいくらですか?

A: 標準 DIN 603 サイズの場合、MOQ は 10,000 個です。カスタムの直径、ヘッド比、または長さの場合、特殊な工具を使用するため、MOQ は通常 5,000 個です。ただし、製品の資格を得るために、プレミアム単価で 1,000 個のトライアル注文を受け付けます。いつものように、標準サイズの無料サンプルをご利用いただけます (送料がかかります)。

Q3: なべ頭リベットはセルフピアスリベット締め (SPR) 装置で使用できますか?

A: いいえ – なべ頭リベットには事前に開けられた穴が必要であり、セルフピアス用途向けに設計されていません。 SPR は、下穴なしでトップシートを貫通する特殊な形状のリベットを使用します。ただし、従来のドリル穴を使用する場合、当社の鉄製ナベリベットは自動供給および設定システムで優れた性能を発揮します。大量ラインの場合は、フィーダー ツールに合わせてテープ取り付けまたはボウル供給のオプションを提供できます。お問い合わせの際に機器のモデルを指定してください。
