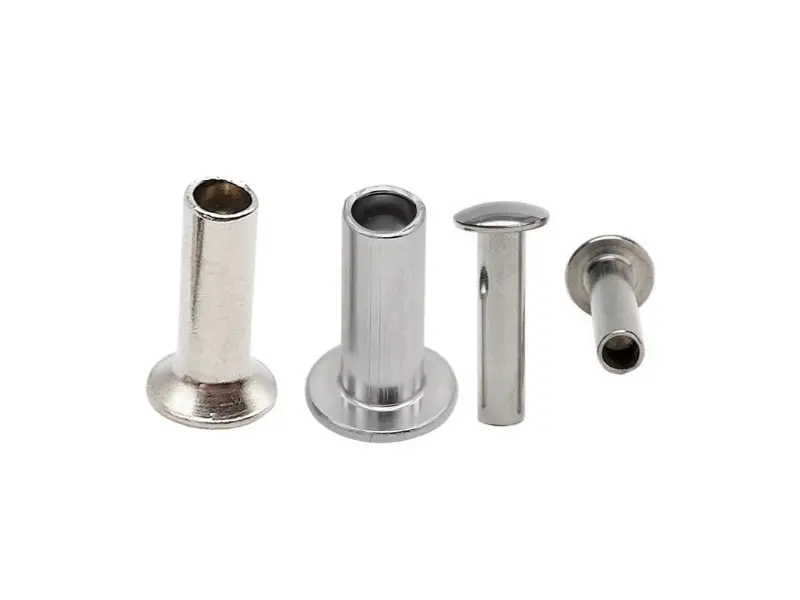

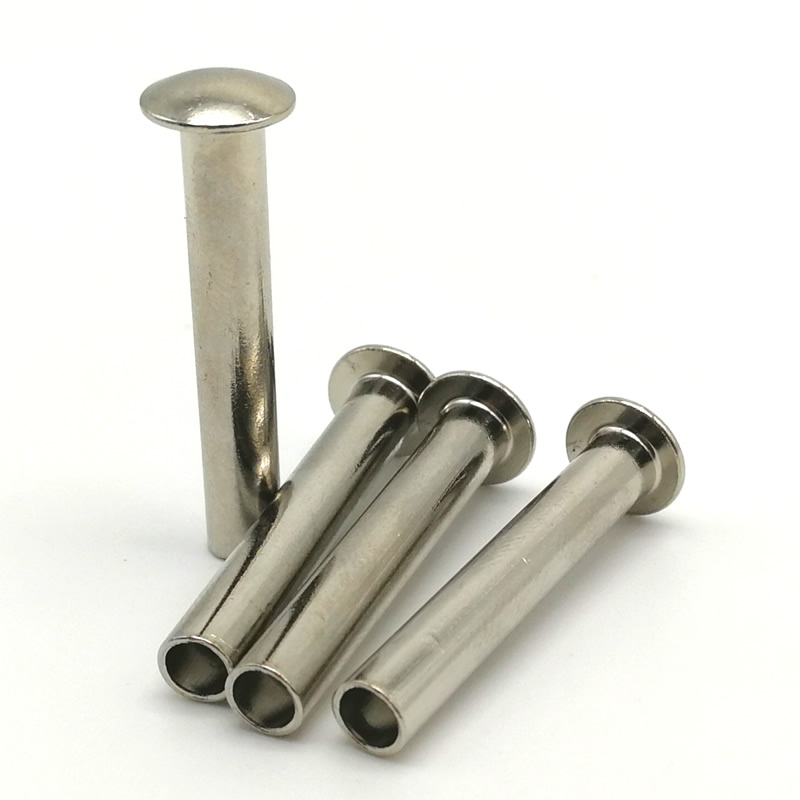

鉄半中空リベット: 大量生産向けの強力でコスト効率の高いファスナー

アセンブリに永久的な接合が必要だが、中実リベットの高い固定力によって変形が生じたり、生産ラインが遅くなったりする場合には、鉄製の半中空リベットが実用的な代替手段となります。尾部の浅い空洞により、中実リベットと比較して取り付け力が約 70% 軽減され、せん断強度の 80 ～ 90% が維持されます。その結果、迅速に取り付けられ、軽量の工具で動作し、信頼性の高い永久的な接合を実現するファスナーが誕生しました。

Nuote Metals は、直径 1.2 mm ～ 10 mm の低炭素鋼 (1006、1008、Q195) を使用したコールドヘッド鉄半中空リベットを製造しています。複数のヘッド スタイルと表面仕上げが用意されているこれらのリベットは、家具、自動車、ハードウェア、一般的な産業組み立てなどの業界に役立ちます。

半中空リベットの違い

半中空リベットの特徴は、尾端の浅い空洞 (通常、バレルの長さの 45 ～ 55%) です。取り付け中、この中空セクションの薄壁のみが外側に回転してクリンチを形成します。これは、シャンク全体が変形する必要があるソリッドリベットとは根本的に異なります。

ほとんどの工業用、家具、自動車、ハードウェアの用途において、鉄製の半中空リベットは生産効率を維持しながら十分以上の強度を提供します。

技術仕様 - 材質、寸法、仕上げ

材質グレード

鉄製リベットは錆びやすいため、亜鉛メッキやニッケルメッキなどの表面処理が施されるのが一般的です。

標準寸法 – 丸頭

公差：シャンク径±0.05mm、ヘッド径±0.15mm、全長±0.15mm。ご要望に応じてカスタムバレル長もご利用いただけます。呼び径 1.2mm ～ 10mm は業界標準に準拠しています。

利用可能なヘッドスタイル

鉄リベットの表面仕上げ

冷間鋳鉄半中空リベットの製造方法

冷間圧造は、高速プレスと精密金型を使用して室温で金属を成形するプロセスです。鉄製の半中空リベットの場合、複数の作業を単一の連続シーケンスで実行するマルチステーション コールドヘッダーを使用します。

伸線– 入ってくるスチールワイヤーは正確なシャンク径に引き抜かれます。

切り落とす– ワイヤーは各リベットの正確なブランク長さに合わせて切断されます。

ファーストブロー（角打ち）– ブランクはダイの中央に配置され、四角形になります。

セカンドブロー（ヘディング）– 超硬ダイスがヘッド (丸型、平ら、皿頭、マッシュルーム、またはパン) を形成します。

3打目（キャビティ押出）– パンチによりテールに半中空のキャビティ (バレル長の 45 ～ 55%) が作成されます。

トリミング– ヘッドエッジの周りのバリはすべて除去されます。

タンブリング– 微細なバリを除去し、メッキの表面を準備します。

メッキとかコーティングとか・ご指定に応じて、亜鉛メッキ、ニッケルメッキ、四三酸化鉄メッキ、リン酸塩メッキを施します。

冷間圧造は鋼を加工硬化させ、追加の熱処理を行わなくても表面硬度が 15 ～ 20% 増加します。当社の超硬ダイスは Ra 0.1µm まで研磨されており、スムーズなヘッド形成と一貫したキャビティ深さを保証します。

鉄製半中空リベットの作り方をご覧ください

百聞は一見に如かず。下のビデオをクリックして、ワイヤの供給から完成したリベットの排出まで、当社の冷間圧造プレスの動作をご覧ください。シーケンス全体は毎分 200 ～ 300 個の速度で実行され、各段階でリアルタイムの品質監視が行われます。

当社のマルチステーション コールド ヘッダーは、角付け、圧造、キャビティの押し出し、トリミングを 1 つの連続サイクルで実行し、すべての公差を ±0.05 mm に維持します。あなたが目にしているものは、私たちがバッチごとに納品するものです。

当社の品質管理プロセス – 原材料から生産ラインまで

私たちはランダムなサンプリングだけに依存しているわけではありません。鉄半中空リベットのすべてのバッチは、問題が発生する前に問題を発見する多層検査システムに従っています。

材料の入荷段階

鋼線の各コイルの直径 (レーザー マイクロメーター、±0.02 mm) と硬度 (ロックウェル テスター、HRB 70 ～ 85) が検査されます。規定範囲を逸脱したコイルはお断りさせていただきます。

セットアップと最初の段階

工具が取り付けられると、最初の 10 本のリベットは 20 倍の倍率で表面欠陥が検査され、光学コンパレータで測定されます。生産を開始する前に、ヘッド直径、ヘッド高さ、シャンク直径、全長、キャビティ深さが図面と一致している必要があります。

生産段階では

オペレーターは 500 個ごとに 5 本のリベットを抜きます。彼らは、デジタルノギスとキャビティ深さの合否ゲージを使用して重要な寸法をチェックします。許容値を超えるドリフトがあると、直ちにプレスが停止され、工具が調整されます。

クリンチ検証段階

2,000 個ごとに、実際の素材 (同じ厚さと組成) のサンプルに 3 つのリベットを取り付けます。ロール状に巻かれたクリンチは、対称性、堅さ、亀裂のない形状が検査されます。

腐食試験（該当する場合）

メッキリベットの場合、サンプルは ASTM B117 に従って塩水噴霧チャンバーに入れられます。亜鉛メッキ: 最低 48 ～ 96 時間。証明書はバッチとともに発行されます。

最終選別段階

すべてのリベットは高速カメラを備えた光学式選別機を通過します。ヘッド直径、ヘッド高さ、シャンク直径、またはキャビティ深さが正しくない部品は拒否されます。選別後、ランダムな AQL サンプル (レベル II、1.0) がプロファイル プロジェクターとマイクロメーターを使用して手動で検証されます。

測定ログ、テスト設定の写真、塩水噴霧レポートを含むすべての検査記録は 5 年間保存され、すべての出荷に同梱されます。

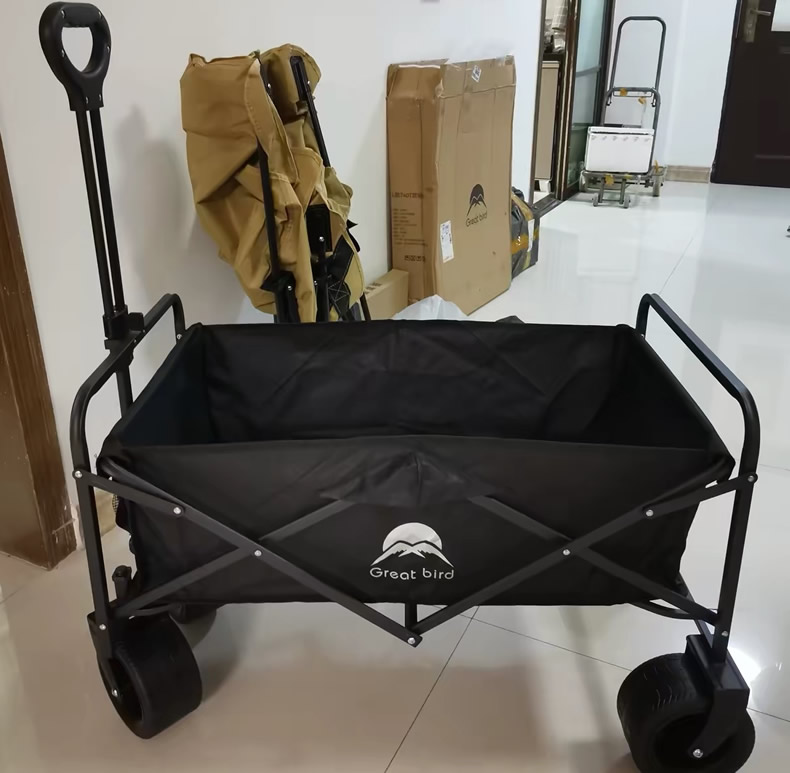

実際の顧客例 – 屋外用折りたたみワゴンのフレーム

これは、鉄製の半中空リベットの多くの用途のうちの 1 つです。これは、制限を示唆するものではなく、実際の運用環境での使用を示すために含まれています。

キャンプやガーデニング用の頑丈な折りたたみワゴンのメーカーは、シザー ヒンジ ジョイント用の耐久性があり、低コストのリベットを必要としていました。ワゴンフレームには2mm厚のスチールパイプを使用しました。オリジナルの中実リベットは高い取り付け力を必要とし、チューブを変形させ、組み立てに時間がかかりました。また、顧客は屋外で使用するための耐食性仕上げも希望していました。

Nuote Metals は鉄製の半中空リベットを提供しました – シャンク 5 mm、丸頭 9 mm、バレル長 12 mm、黄色の亜鉛メッキ。半中空キャビティは設定力を 4 トンから 1.6 トンに削減し、チューブの変形を排除します。黄色の亜鉛メッキは 96 時間の塩水噴霧耐性を備え、雨や時折の泥に対しては十分です。

顧客は 200 台のワゴンで 1,000 個のリベットをテストしました。 100kg荷重で5,000回折り曲げても緩みや錆は見られませんでした。彼らは現在、鉄製の半中空リベットを 50,000 個のバッチで注文しており、折りたたみワゴンの全製品に使用されています。

世界中の顧客から信頼されています

私たちは世界中のお客様と協力できることを誇りに思っています。以下は、長年にわたる工場訪問、クライアントとのミーティング、プロジェクトのコラボレーションの写真です。これらはストック画像ではありません。リベットの納品を私たちに信頼してくださっている人々との実際の瞬間です。

ご注文には完全なトレーサビリティが付属します

私たちはリベットを出荷するだけではありません。鉄製の半中空リベットを注文するたびに、何が製造され、どのように検証されたかを正確に確認する完全な文書セットが工場から出荷されます。

材質証明書– バッチで使用される特定のコイルの化学組成と引張強度を示すミルテストレポートが含まれます。

初物検査記録– 実行の開始から 10 本のリベットを測定し、ヘッドの直径、ヘッドの高さ、シャンク、長さ、キャビティの深さなどのすべての寸法を記録します。

制作ログ– 実行中に実行されたすべてのプロセス内チェックの概要 (誰がいつチェックしたか、結果を含む)。

設定テストレポート– ご指定の素材厚さにサンプルをセットし、クリンチを撮影します。要求に応じて、引っ張り力の結果が記録されます。

腐食試験証明書– メッキリベットの場合、塩水噴霧試験の時間と結果が含まれます (ASTM B117)。

適合証明書– 当社の QA マネージャーは、バッチ追跡可能な番号を使用してすべての出荷を承認します。

私たちはこれらすべての記録のコピーを 5 年間保管します。特定のバッチまで遡る必要がある場合は、ファイル全体をプルできます。

Nuote Metals は ISO 9001:2015 認証を取得しています。 RoHS および REACH 宣言はご要望に応じて提供されます。

ポリシー

• サンプル – 標準在庫サイズで 20 ～ 50 個の無料サンプル (送料はお客様負担)
• トライアル注文 - 初回検証には 10,000 個を推奨
• MOQ – 2,000 個 (標準サイズ)、5,000 個 (カスタムバレルまたはヘッドスタイル)
• リードタイム (在庫あり) – 5 ～ 7 営業日
• リードタイム (カスタム) – 12 ～ 15 営業日
• 工具料金 – 標準丸頭工具 (1.2 ～ 10 mm シャンク) の場合は不要

よくある 3 つの質問

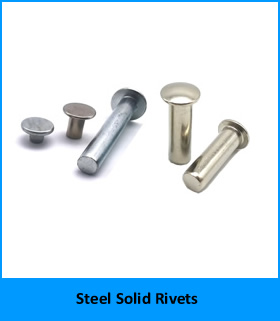

Q1: 鉄半中空リベットと中実鉄リベットの違いは何ですか?半中空バージョンはどのような場合に選択すればよいですか?

A: 根本的な違いは、尾部の中空の空洞です。鉄製の半中空リベットは先端に浅い空洞があり、同じ直径の中実リベットに必要な力の 25 ～ 30% しか必要とせず、取り付けが速く、周囲の材料にも優しいです。ソリッド リベットはせん断強度がわずかに高くなります (半中空はソリッド リベットの強度の 80 ～ 90% を保持します) が、重機とより多くの時間を必要とします。上記の折りたたみワゴンケースを含む、ほとんどの産業、家具、自動車、およびハードウェアの用途では、半中空リベットは生産効率を維持しながら十分な強度を提供します。ソリッドリベットは、最大のせん断強度が唯一優先される極端な構造負荷の場合にのみ選択してください。

Q2：鉄製半中空リベットは屋外で使用しても錆びませんか？

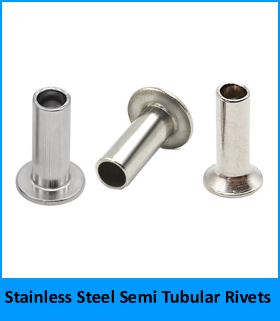

A: はい、適切な仕上げが施されています。鉄製リベットは錆びやすいので表面処理が必要です。当社の標準的な低炭素鋼リベットには亜鉛メッキ (透明、青、または黄色) が施されており、雨、湿気、および時折発生する湿気に対して十分な 48 ～ 96 時間の耐塩水噴霧性を備えています。折りたたみワゴンケースには耐食性とコストのバランスから黄色亜鉛メッキを採用しました。鉄製の半中空リベットは、湿気による錆びを防ぐため、乾燥した環境で保管してください。密閉容器または防湿包装に入れて保管することをお勧めします。より要求の厳しい屋外または沿岸環境の場合は、200 ～ 1,000 時間以上の塩水噴霧保護を提供するステンレス鋼の半中空リベット (304 または 316) に切り替えることをお勧めします。

Q3: 鉄製半中空リベットの正しいバレル長を選択するにはどうすればよいですか?

A: バレルの長さは、材料スタックの合計厚さより 1.5 ～ 2.0 mm 長いものを選択してください。たとえば、2 mm の鋼板 2 枚 (合計 4 mm) を接合する場合、バレルの長さは 5.5 ～ 6.0 mm を選択します。この余分な長さにより、中空セクションが外側に転がり、底付きすることなく確実なクリンチを形成するのに十分な材料が提供されます。バレルが短すぎるとクリンチが弱くなります。長すぎるとバレルが潰れる可能性があります。材料スタックの厚さをお送りください。正確なバレル長をお勧めします。

見積もりをリクエスト – 必要なものを教えてください

私たちは、すべてのアセンブリが異なることを理解しています。標準製品をお客様の設計に適合させるよう依頼するのではなく、お客様の要件から始めることを好みます。

鉄製半中空リベットの正式なお見積りをご希望の場合は、以下の情報をご提供ください。

• シャンク径 (mm) – 1.2mm ～ 10mm
• ヘッド形状(丸/平/皿/マッシュルーム/パン)
• バレルの長さ (mm) – または材料スタックの合計の厚さ
• 仕上げ（亜鉛メッキクリア/ブルー/イエロー/ニッケルメッキ/四三酸化鉄/リン酸塩）
• 年間推定量

図面、現在のリベットの写真、またはサンプル部品を添付することもできます。 24 時間以内に以下の内容で返信させていただきます。

• 工具費用 (ある場合) – 標準サイズの場合は免除
• 年間生産量に基づく個数価格
• 最初のサンプルと量産までのリードタイム
• 無料サンプルポリシー – 標準在庫サイズで 20 ～ 50 個

今すぐ RFQ を Nuote Metals に送信してください。プレッシャーや義務はありません。明確な競争力のある見積もりだけです。
