ロングチューブリベット

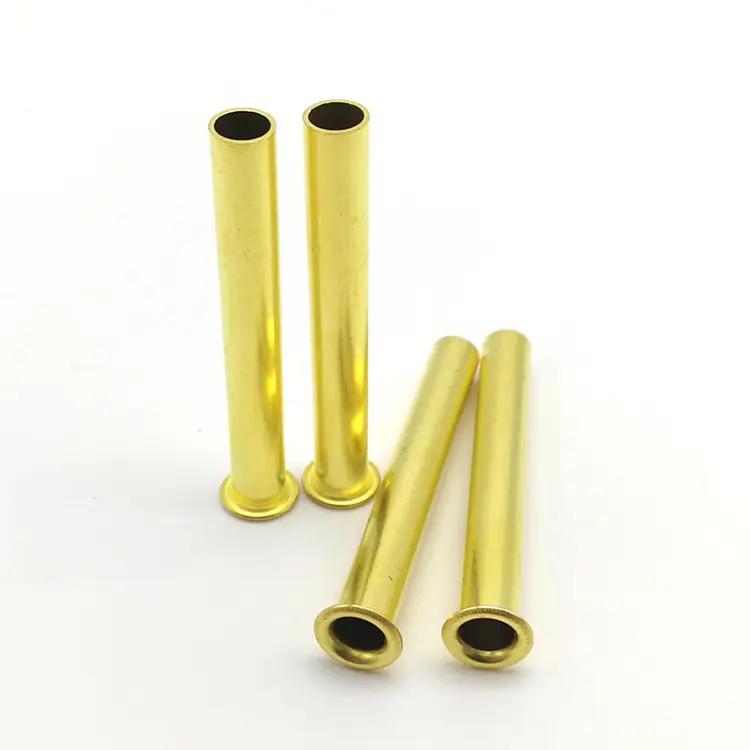

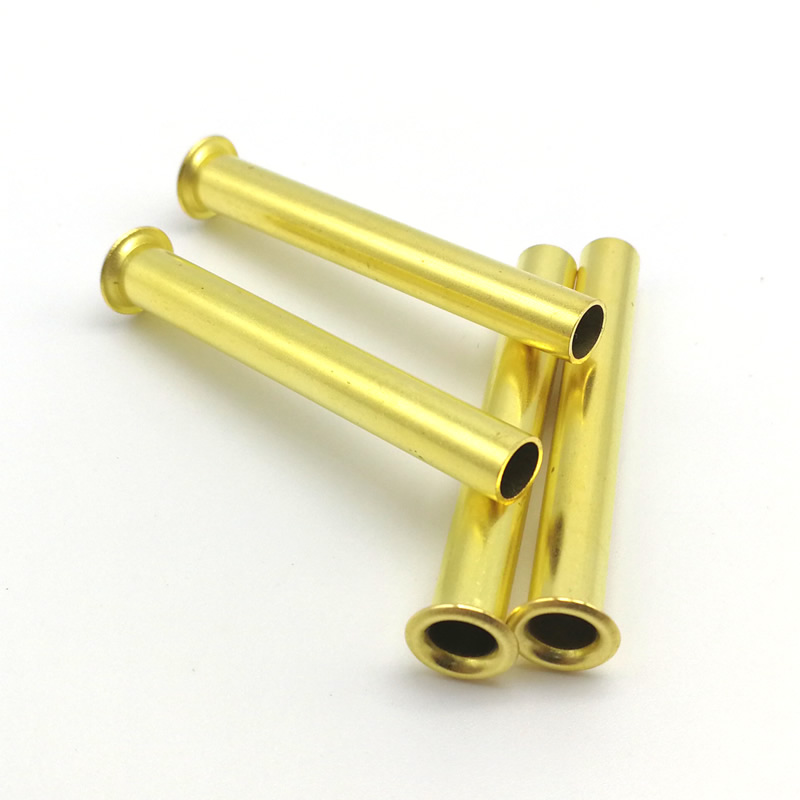

ロングチューブラーリベットとは何ですか?

長い管状リベットは、金属管ストックから一定の長さを切断し、一方の端に頭を形成することによって製造される完全に中空のファスナーです。 「ロング」の指定は、延長されたバレルの長さを指します。通常はシャフト直径の 4 ～ 5 倍を超え、最大 100 mm 以上の長さが利用可能です。

標準の管状リベット (通常、長さは最大 20 ～ 30 mm) とは異なり、長い管状リベットは次の目的で設計されています。

• 厚いマテリアルスタック– 標準的なリベットでは届かない複数の層の材料を接合する
• 配線パススルー– 中空穴に電線またはケーブルを通す
• レーシングアプリケーション– コード、ロープ、ストラップをファスナーに通すことができます。
• スペーサー・ブッシュ機能– コンポーネント間の一定の距離を維持する

長い管状リベットと標準的な管状リベット - 余分な長さが重要な場合

製造プロセス - チューブのカット + ヘッドの成形

長い管状リベットは、標準的な管状リベットと同じ管切断および圧造プロセスによって製造されますが、長さが長くなると、精度がさらに重要になります。

1. チューブ在庫の調達– 認定工場からの認定チューブストック – 炭素鋼、ステンレス鋼、真鍮、銅、またはアルミニウム。各バッチにはミルテスト証明書とヒート番号が付いています。

2. 受入検査– チューブストックの外径 (±0.02mm)、肉厚、材料組成がチェックされています。分光計で材料グレードを確認します。

3. チューブの切断– チューブは正確なブランク長さに合わせて切断されます。長いリベット (最大 100 mm) の場合、真直度と端の直角度が重要です。

4. 見出し– 切断されたチューブブランクはヘッダープレスに配置されます。超硬ダイは、一方の端にヘッド (丸、平、皿頭) を形成します。研磨されたダイは表面の跡を防ぎます。

5. トリミング– ヘッドエッジ周囲のバリが除去されます。

6.タンブリング– 微細なバリが除去されます。

7. メッキまたはコーティング– 必要に応じて適用されます。

8. 最終検査– 100% 光学選別。 AQL サンプルは手動で検証されました。

サンプルリードタイム:標準は 5 ～ 7 日。カスタム ツール: 15 ～ 20 日。

ロングチューブリベットの材質と仕上げ

標準仕上げ:亜鉛メッキ、ニッケルメッキ、不動態化、ラッカー塗装、アンティーク、無地。

実際のアプリケーションの 1 つ – 自動車用ワイヤリング ハーネス パススルー

自動車用ワイヤー ハーネスのメーカーは、厚いバルクヘッド パネルにワイヤーの束を通すためのファスナーを必要としていました。パネルは、金属板、消音材、プラスチックトリムの複数の層で構成されており、合計厚さは 18 mm でした。お客様は、次のような中空ファスナーを必要としていました。

• 厚みのあるパネルに配線をすっきり通す
• 鋭利な金属エッジからワイヤーを保護
• 永続的な耐振動接続を提供します
• 追加のグロメットやブッシングは必要ありません

当社は、亜鉛メッキ鋼製の長い管状リベットを提供しました – シャフト 5.0 mm、丸頭 9.0 mm、バレル長 22.0 mm、黄色亜鉛仕上げ。延長されたバレルは 18 mm の材料スタック全体を通過し、裏側にきれいにフレアする余地がありました。中空の穴により、配線が擦れずにパネルを通過できます。丸いヘッドにより、見える側の外観がすっきりと仕上がりました。お客様は 500 台の車両にわたって 1,000 個のリベットをテストしました。 10,000 回の振動サイクル後も、緩みやワイヤの損傷はゼロです。彼らは現在、長い管状リベットを年間 200,000 個のバッチで注文しています。

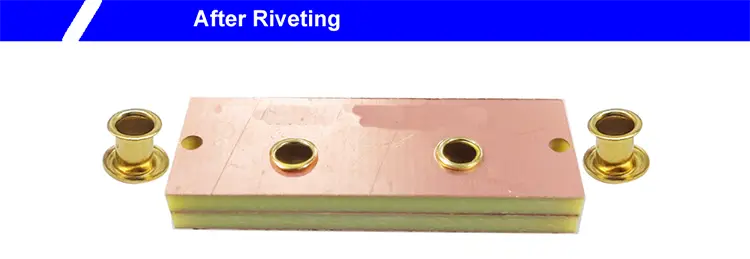

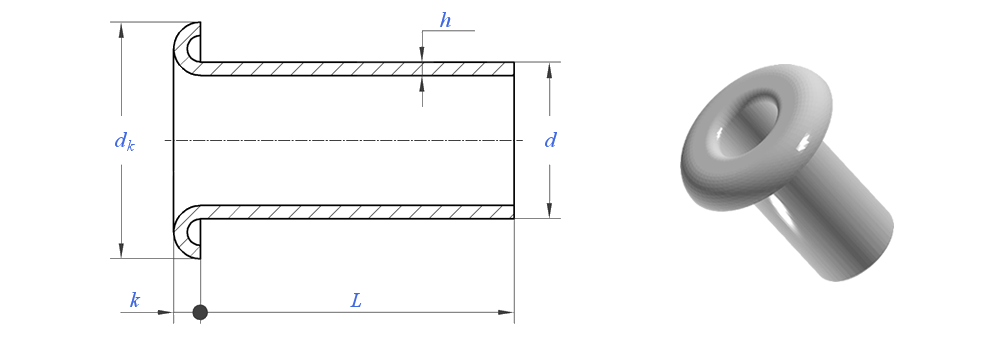

長い管状リベットの指定方法

長い管状リベットを指定する場合、重要な寸法はバレルの長さです。これは、材料スタックの合計厚さとフレアに必要な余分な長さから計算されます。

一般的なルール: バレルの長さ = 材料スタックの厚さの合計 + 2.0 ～ 2.5 mm (しわのないきれいなフレアの場合)。

たとえば、材料スタックの厚さが 18 mm の場合、バレルの長さは 20 ～ 20.5 mm を選択します。スタックが長い場合は、より長いチューブに対応するために、余分なフレアの長さをわずかに増やす必要がある場合があります。

私たちがあなたに求めているもの:

• 軸径– 1.0mm～10.0mm
• バレルの長さ– 材料スタックの厚さから計算します
• 全長– 頭のてっぺんから尻尾まで
• ヘッドスタイル– 丸型、平坦型、皿頭型
• 材料– 炭素鋼、ステンレス鋼、真鍮、銅、またはアルミニウム
• 仕上げる– 亜鉛、不動態化、ニッケル、ラッカー仕上げ、アンティークなど。

1 つのリベット、8 つのチェック - 品質を保証する方法

長い管状リベットの各バッチは 8 つの高品質ゲートを通過します。

原料直径チェック– レーザーマイクロメーターで測定されたチューブストック (±0.02mm)。範囲外のコイルは拒否されます。

原材料成分チェック– 分光計による材料グレードの検証。

最初の記事の外観チェック– 最初の 10 本のリベットを拡大して亀裂、バリ、欠陥がないか検査します。

初品寸法チェック– 内径、外径、ヘッド径、ヘッド高さ、全長を光学式コンパレータで検証。

工程内チェック– 500 個ごとに 5 本のリベット。何らかのドリフトが発生すると印刷機が停止します。

テストセッティング（トライアルフレア）– 2,000 個ごとに、サンプル材料に 3 本のリベットを取り付けます。クリンチは対称性と亀裂がないか検査されます。

塩水噴霧試験（必要な場合）– ASTM B117 テスト。証明書はバッチで発行されます。

最終出荷検査– 100% 光学選別。 AQL サンプルは手動で検証されました。完全なドキュメントが発行されました。

世界中の顧客と協力する

当社は、北米、ヨーロッパ、アジアのメーカーに長い管状リベットを供給しています。当社のお客様は以下を構築します。

• 自動車用ワイヤーハーネス– バルクヘッドパススルー、ケーブル管理
• 産業機器– 厚いパネルアセンブリ、構造接続
• 家具– 頑丈なフレームジョイント、厚い材料スタック
• 電子機器の筐体– 配線パススルー、ケーブルルーティング
• 船舶用ハードウェア– 耐食性の厚いパネルの固定
• HVAC システム– ダクト接続、厚い断熱パネル

当社は、迅速なプロトタイピングから大量生産まで、小規模の組立工場と大規模な OEM の両方と提携しています。当社の強みは柔軟性です。カスタムサイズ、素早いサンプル、そしてどの量でも一貫した品質です。

よくある 3 つの質問

Q: 「量産注文する前にサンプルを入手できますか?」

A: はい – すべての製品のサンプルを提供しています。既存の標準仕様の場合、サンプルは無料で提供されます。お客様のご負担は送料のみです。カスタム サイズまたはカスタム ツールの場合、サンプルの入手可能性とリードタイムは特定の要件によって異なります。図面または仕様を当社の営業チームにご連絡ください。サンプルのコストと納期についてアドバイスさせていただきます。

Q: 「長い管状リベットで製造できるバレルの最大長はどれくらいですか?」

A: 直径と肉厚に応じて、バレル長が最大 100 mm の長い管状リベットを製造できます。 100mm を超える長さについては、当社のエンジニアリング チームに相談することをお勧めします。長いリベットには特別な取り扱いが必要な場合があり、特定の材料と用途の要件に基づいて実現可能性を検討する必要があります。実際の最大値は、多くの場合、チューブの在庫状況とヘッダー プレスの能力によって決まります。

Q: 「標準的な管状リベットと比較して、長い管状リベットには特別な取り付け工具が必要ですか?」

A: 一般に、いいえ。ツールがシャフト直径と互換性がある限り、同じ設定ツールを使用できます。ただし、非常に長いリベット (バレル長が 50 mm 以上) の場合は、フレア加工中にバレルが座屈するのを防ぐために、ガイド付きセッティング パンチを使用することをお勧めします。余分な長さがあるため、力が真正面から加えられない場合、チューブは曲がりやすくなります。当社は、長い管状リベットの寸法に合わせて特別に設計された、曲げることなくきれいにまっすぐなフレアを保証するパンチとアンビルなど、適合するセッティング ツールを提供できます。工具のリードタイムは通常 5 ～ 7 日ですが、サンプル注文に同梱することができます。
