オスとメスのリベット

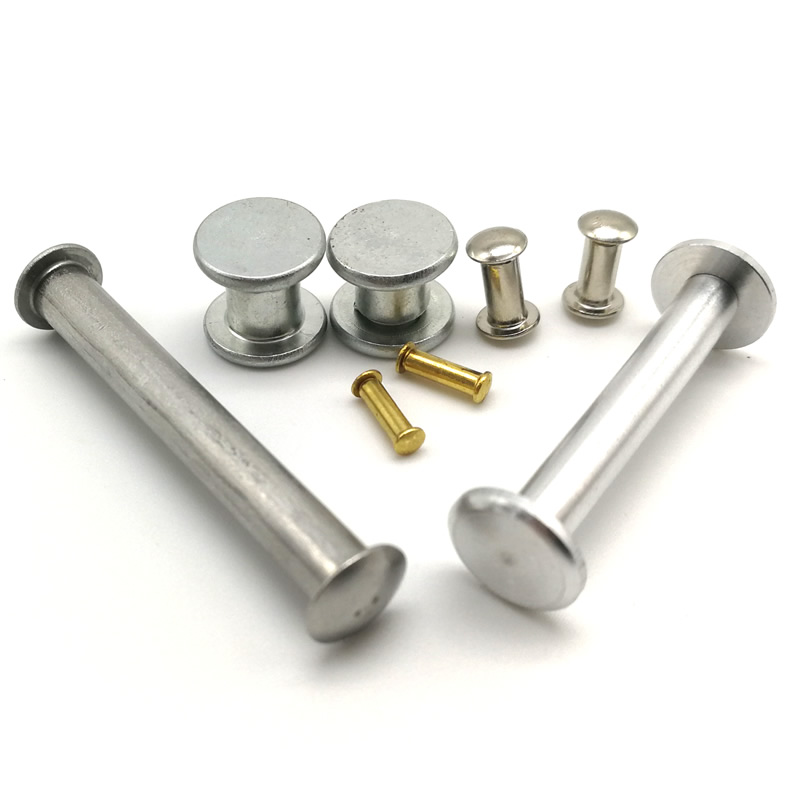

オスとメスのリベットツーピース リベット、嵌合リベット、対向リベットとも呼ばれるこれらのファスナーは、中実リベット (オス) と半中空リベット (メス) の 2 つの別個のコンポーネントで構成されます。中実リベットはアセンブリの一方の側から挿入され、半中空リベットは反対側から突き出たシャンク上をスライドし、プレスまたはハンマーで両方が同時に取り付けられます。固体シャンクが中空キャビティ内でひっくり返り、両面に面一またはドーム状のヘッドを備えた永久的で安全な接合部を形成します。

Nuote Metals は、中国を拠点とする雄型リベットと雌型リベットのメーカーで、これらの適合するファスナーのペアを製造する 10 年以上の経験があります。ステンレス鋼、炭素鋼 (亜鉛メッキ)、アルミニウム合金、真鍮で直径と長さをカスタマイズできます。 ISO9001認証取得。在庫サイズについては無料サンプルをご利用いただけます。今すぐご連絡ください。

2 つのコンポーネント、1 つの完璧なジョイント - 仕組み

片側が変形してクリンチを形成する標準的なソリッド リベットや、ブレークステムに依存するブラインド リベットとは異なり、これらは一致するペアとして機能します。雄コンポーネントは、一端に事前に成形されたヘッドを備えた固体リベットです。雌コンポーネントは半中空リベットで、一方の端には事前に形成された頭部があり、もう一方の端には浅い空洞があります。

取り付け中、雄型中実リベットが片側から穴を通過し、雌型半中空リベットが反対側から突き出た尾部に配置されます。プレスまたはハンマーが両方のヘッドに同時に力を加えると、中実のシャンクが中空のキャビティに押し込まれます。その結果、工場で形成されたきれいなヘッドを両側に備えた永久的なジョイントが得られます。露出したクリンチや鋭利なエッジ、未仕上げの表面はありません。

材質と仕上げ – 当社が提供するもの

Nuote Metals は、お客様の用途要件に合わせて、複数の材料ファミリーのオスおよびメス リベットを製造しています。

仕上げ:亜鉛メッキ、ニッケルメッキ、不動態化、アンティーク、無地。

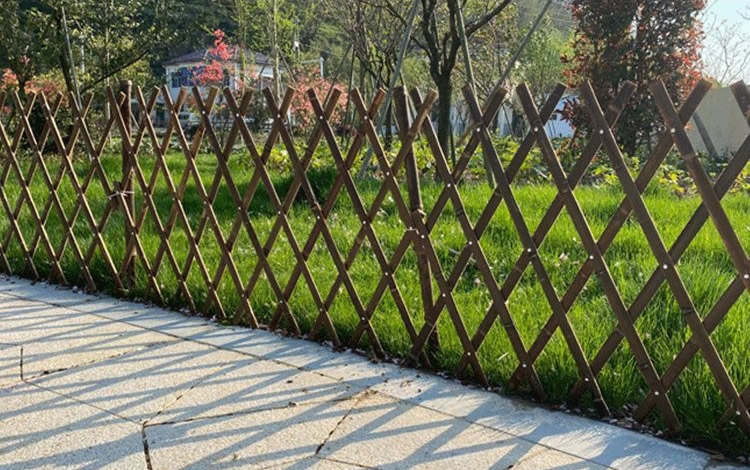

1 つの実際の用途 – ガーデン フェンス ゲート ハードウェア

住宅用の庭のフェンスと門扉のメーカーは、木製または金属製の門柱を備えた装飾用の金属製フェンスを設置していました。ゲートのヒンジとラッチは、ゲートの外側と内側の両方できれいな完成した外観を維持しながら、支柱にしっかりと取り付ける必要がありました。標準的なソリッドリベットでは、内面に露出したクリンチが残り、衣服に引っかかって見苦しくなってしまいました。ゲート開閉時の振動により、経年変化によりネジが緩んでしまった。

お客様は次のようなファスナーを必要としていました。

通常の使用において、ゲート ヒンジを強力かつ永続的に保持します。

ゲートの両側で清潔でプロフェッショナルに見える

錆びずに屋外の気象条件に耐えます

組み立てられたゲートに現場で簡単に設置できること

Nuote Metals は、亜鉛メッキされた炭素鋼のオスおよびメス リベットを供給しました - シャンク 5.0 mm、丸頭 10.0 mm、全長 14.0 mm。中実の雄リベットはゲートの外側から挿入され、半中空の雌リベットは内側から突き出たテールにかぶせられました。プレスは両方のヘッドを同時にセットし、クリンチが露出することなく両面にきれいなドーム状の仕上げを作成します。亜鉛メッキにより屋外での使用に耐える耐食性を実現しました。

顧客は 100 のゲートにわたって 500 個のリベットをテストしました。 1 年間の季節的な屋外暴露と数千回のゲート開閉サイクルの後でも、緩み、腐食、故障はゼロです。このメーカーは現在、フェンスとゲートの製品ライン全体に対して、年間 200,000 個のバッチで当社のリベットを注文しています。

標準オプション – 仕様に合わせてカスタマイズ

これらはお客様の正確な要件に合わせてカスタム生産されます。 2 つのコンポーネントは正確に嵌合する必要があるため、両方の部品を慎重に合わせます。

私たちがあなたに求めているもの:

シャンク径– 1.5mm～8mm

全長– 材料スタックの厚さから計算します

ヘッドスタイル– 円形（ドーム型）または平ら

ヘッド径– 設計要件に適合

材料– 炭素鋼、ステンレス鋼、アルミニウム合金、または真鍮

仕上げる– 亜鉛、不動態化、ニッケル、アンティークなど。

サンプルリードタイム:標準は 5 ～ 7 日。カスタム ツール: 15 ～ 20 日。

作り方 – 2 つの部分、1 つの完璧な組み合わせ

雄リベットと雌リベットは 2 つの異なるプロセスを使用して製造され、適合するセットとして機能する中実コンポーネントと半中空コンポーネントを作成します。

雄コンポーネント (ソリッド リベット) は、冷間圧造によって製造されます。ワイヤーは所定の長さに切断され、四角形にされ、事前に仕上げられたヘッド (丸または平ら) で形成されます。シャンクはしっかりしたままです。

雌コンポーネント (半中空リベット) も冷間圧造によって製造されますが、尾端に浅いキャビティを作成する追加のピアシング操作が必要です。キャビティは、取り付け時に雄型ソリッドリベットのシャンクを受け入れることができる大きさになっています。

重要な要素は一貫性です。雄型ソリッドシャンクの直径と雌型キャビティの内径は正確に適合する必要があります。きつすぎると、雌リベットが雄シャンクに滑りません。緩すぎると、シャンクの据え込みによってキャビティが完全に満たされず、ジョイントが弱くなります。

両方のコンポーネントを一致するバッチで製造し、ご注文に応じて正しい比率で一緒にパッケージ化します。梱包前に、バッチからランダムにサンプリングして組み立てて、滑らかなフィット感ときれいで確実なアプセットをチェックするため、頻繁にテストフィットを実施します。

サンプルリードタイム:標準は 5 ～ 7 日。カスタム ツール: 15 ～ 20 日。

1 つのリベット ペア、8 つのチェック - 品質を保証する方法

当社のリベットのすべてのバッチは 8 つの品質ゲートを通過します。

原料直径チェック– 入力ワイヤはレーザーマイクロメーターで測定されます (±0.02mm)。

原材料成分チェック– 分光計は材料グレードを検証します。

最初の記事の外観チェック– 最初の 10 個の雄中実​​リベットと 10 個の雌半中空リベットを拡大して亀裂や欠陥がないか検査します。

初品寸法チェック– オスシャンク直径、メスキャビティ内径、ヘッド直径、および全長は光学コンパレータで検証されます。

工程内チェック– 500 個ごとに 5 つの雄リベットと 5 つの雌リベット。何らかのドリフトが発生すると印刷機が停止します。

テストフィット（組立確認）– 2,000 ピースごとに、3 つの一致するペアを組み立てて実際の素材のサンプルを作成します。雌リベットが雄シャンクにきれいに滑り、アプセットがキャビティをしっかりと満たしていることを確認します。

塩水噴霧試験（必要な場合）– ASTM B117 テスト。証明書はバッチで発行されます。

最終出荷検査– 両方のコンポーネントを 100% 光学的に選別します。 AQL サンプルは手動で検証されました。完全なドキュメントが発行されました。

お客様の声 - 本当のフィードバック

私たちはお客様に私たちを代弁してもらいます。上の画像は、フェンスや門扉のメーカーから革製品メーカー、家具製造業者まで、生産ラインで当社のリベットを使用したメーカーからの実際のフィードバックを示しています。

彼らは同じ理由で私たちに戻ってきます。

• 両面仕上げ– 両側のクリーンなヘッド、露出したクリンチなし
• 精密なフィット –オスとメスのコンポーネントが完全に一致
• 安定した品質– すべてのバッチが寸法および性能要件を満たしています
• 確実な配送– サンプルは 5 ～ 7 日で発送され、生産は計画通りに行われます

よくある 3 つの質問

Q: 「量産注文する前にサンプルを入手できますか?」

A: はい – すべての製品のサンプルを提供しています。既存の標準仕様の場合、サンプルは無料で提供されます。お客様のご負担は送料のみです。カスタム サイズまたはカスタム ツールの場合、サンプルの入手可能性とリードタイムは特定の要件によって異なります。図面または仕様を当社の営業チームにご連絡ください。サンプルのコストと納期についてアドバイスさせていただきます。

Q: 「標準的なソリッドリベットよりも強度はありますか?」

A：同径のソリッドリベットと同等の強度があります。雄型ソリッドリベットが中心強度を提供します。メスの半中空コンポーネントは、露出したクリンチに頼ることなく、裏側にきれいな完成したヘッドを提供します。雄シャンクを雌キャビティにひっくり返すかしめ動作により、振動や引き抜きに対する耐性が高い永久的な機械的ロックが形成されます。上記のフェンスゲートのケースでは、オスとメスのリベットは何年ものゲート操作に緩むことなく耐えられました。

Q: 「オスおよびメス リベットと標準の 2 ピース リベットの違いは何ですか?」

答え: 同じ商品です。 「雄および雌リベット」、「ツーピース リベット」、「嵌合リベット」、および「対向リベット」はすべて、同じ締結システム、つまり反対側から組み合わされる中実の雄リベットと半中空の雌リベットを指します。 Nuote Metals では、これらの用語を同じ意味で使用します。当社は同じ製品を複数の名前で製造しているため、どの用語を使用しても当社を見つけることができます。
