半管状リベットは現代の製造において最も過小評価されているファスナーですか?

製造業全体で興味深い変化が起きています。ブラインド リベット、セルフ ピアス リベット、接着剤による接合の長年の積極的なプロモーションを経て、多くの生産エンジニアは密かに 1 世紀以上にわたって使用されてきたファスナー、つまり半管状リベットに戻りつつあります。 Nuote Metals では、過去 18 か月間で、特に自動車、家具、エレクトロニクス業界から、このタイプのファスナーに関する問い合わせと注文が目に見えて増加していることを確認しました。

これはノスタルジー主導のトレンドではありません。このデータは、生産現場で実際に何が機能しているのかを実際的に再評価することを示唆しています。

返品の裏にある数字

Nuote Metals の社内販売データによると、半管状リベット2024 年下半期には前年同期比で約 30% 増加しました。これらの注文の大部分は以下からのものです。

• 自動車内装部品サプライヤー
• オフィス家具・椅子メーカー
• 家電筐体組立ライン
• 電子制御パネル製造業者

大手自動車サプライヤーは最近、シート組立ラインでプラスチック製クリップを半管状リベットに置き換えました。報告された故障率は、1,000 アセンブリあたり 1.2% から 0.08% に低下しました。

別の例では、ある家具メーカーは、椅子のフレームラインをネジとナットのアセンブリから当社のリベットに切り替えた後、生産量が 20% 増加したと報告しました。

なぜ今?実用的な利点

半管状リベットへの回帰は、マーケティング キャンペーンによって推進されたものではありません。これは、生産成果に直接影響を与える 3 つの測定可能な利点によって推進されます。

より低い設定力により、より迅速な組み立てが可能になります

半管状リベットは、同じ直径の中実リベットと比較して、約 1/4 の取り付け力を必要とします。これは、空気圧ツールが軽量になり、オペレーターの疲労が軽減され、プレスのメンテナンスサイクルが減少することを意味します。自動化ラインの場合、これはサイクルタイムの短縮につながります。

振動によって元に戻るネジとは異なり、永久的な接合が形成されます。接着剤とは異なり、温度や湿度の変化によって性能が低下することはありません。中空のテールによって形成されたクリンチは均一に拡張し、何千ものアセンブリにわたって一貫した予測可能なクランプ力を生み出します。

ピボット機能

リベットの膨らみは尾部のみに限定されるため、必要に応じて半管状リベットを緩めに取り付けることができます。そのため、ヒンジ、折り畳み機構、回転アセンブリなど、他の永久留め具が機能しない用途に適しています。

私たちが遭遇するよくある誤解

長い歴史があるにも関わらず、半管状リベットよく誤解されます。ここでは、Nuote Metals で定期的に対処している 3 つの誤解を紹介します。

誤解1：「ソリッドリベットよりも弱い」

これは、同じ直径を比較する場合にのみ当てはまります。ただし、半管状リベットは中実リベットのせん断強度の 80 ～ 95% を保持しながら、設置に必要な力は大幅に少なくなります。ほとんどの産業用途では、この強度で十分です。トレードオフは有利です。強度がわずかに低くなり、取り付けが劇的に速くなります。

誤解2：「柔らかい素材専用」

これらは、革、布地、プラスチックのアセンブリでよく使用されます。しかし、それらは自動車のブレーキライニング、クラッチフェーシング、航空機の内装にも見られます。鋼、ステンレス鋼、真鍮、銅、アルミニウムなどの材料の選択によって、最終的な強度と適合性が決まります。ファスナーのタイプ自体は制限要因ではありません。

誤解 3: 「設置には高価な機器が必要」

手動ツール、空気圧リベットガン、または油圧プレスを使用して設定できます。大量生産には、自動軌道リベット締めシステムが利用可能です。設備投資は他の自動締結方法と同等かそれよりも低く抑えられます。

当社の工場記録から得られる実際のアプリケーション

自動車用シートトリムアセンブリ

あるカーシートメーカーが、繰り返し発生する問題について Nuote Metals に相談しました。フォーム裏地のビニールを固定するために使用されているプラ​​スチック製のクリップが、設置中に折れ、熱サイクルによって破損するという問題でした。拒否率は1.2%でした。

亜鉛メッキ鋼製の 4 mm ユニバーサルヘッド半管状リベットをお勧めします。リベットは空気圧プレスを使用して取り付けられ、リベットあたりの硬化時間は約 0.6 秒でした。設置後、シートは -20°C から 80°C までの熱サイクル テストと、繰り返しの出入りテストを受けました。

拒否率は 0.08% に低下しました。その後、メーカーはすべてのシート トリム ラインを当社のリベットに変更し、シートあたりの取り付け時間が 15% 短縮されたと報告しています。

工業用南京錠のロック機構

南京錠メーカーは、亜鉛ダイカスト本体内の内部ロック プレートを固定するためにリベットを必要としていました。ボディのクリアランスホールはリベットシャンクより大きく、二次ワッシャーにより不必要な組み立て手順とコストが追加されていました。

シャンク直径 4 mm、バレル長 6 mm の 304 ステンレス鋼トラス頭半管状リベットを供給しました。シャンクの 2.2 ～ 2.8 倍の直径を持つトラス頭が、別個のワッシャーを必要とせずに、特大の穴を埋めて抜けを防止しました。

南京錠は 50,000 回のサイクル テストに緩みゼロで合格しました。お客様は二次ワッシャーを廃止し、組み立て時間をユニットあたり 12 秒短縮しました。

技術パラメータ – 当社の工場基準

Nuote Metals では、以下の仕様のリベットを製造しています。

寸法範囲

利用可能な材料

インストールに関する考慮事項

穴の準備

穴の直径はリベットシャンクより 0.05 ～ 0.10 mm 大きくする必要があります。穴が大きすぎると、不均一なクリンチ形成が発生します。穴が小さすぎると中空尾部が裂ける可能性があります。

設定ツール

これらは以下を使用して設定できます。

• 手動ハンマー設定（小音量）
• 空気圧リベットガン (中量)
• 油圧または空圧プレス (大量)
• 自動軌道リベット締めシステム (非常に大量)

品質管理のポイント

• クリンチ形成の目視検査
• 用途仕様に応じた引抜力試験
• 自動化ラインの整合性監視

ハーフチューブラーリベット – FAQ

Q1: 半管状リベットと全管状リベットの違いは何ですか?

A: 違いは中空部の深さです。半管状リベットには中空のキャビティがあり、尾端からシャンクの長さの 30 ～ 50% だけが伸びています。フルチューブリベットはシャンク全体が中空です。より高いせん断強度 (固体の 80 ～ 95%) を提供しながら、硬化力を約 70% 軽減します。フルチューブラーリベットは、ソリッドリベットの 50 ～ 70% の強度しか提供しません。自動車のブレーキライニングや家具のフレームなど、高速組み立てで耐荷重が必要な用途には、半管状リベットが正しい選択です。

Q2: ピボットポイントや緩いジョイントとして使用できますか?

はい。用途に応じて緩めに固定することができます。リベットの膨らみは尾部のみであるため、動きを重視する場合はピボットポイントとして機能します。そのため、ヒンジ、折り畳み機構、回転アセンブリに最適です。用途には、家具のピボット、電気端子接続、機械的リンケージなどがあります。設定圧力を制御して、希望の気密性を実現できます。

Q3: Nuote Metals は、大規模な生産全体にわたって一貫した品質をどのように確保していますか?

A: Nuote Metals では、品質管理は原材料の段階から始まります。各バッチは工場証明書まで追跡可能です。製造中、当社は設定された間隔で寸法検査を実行します (通常、1,000 個あたり 10 個のサンプル)。シャンク径、バレル長、ヘッド径、中空深さを測定します。最終検査には、代表的なサンプルに対するクリンチ形成テストが含まれます。また、出荷ごとに、検査報告書、工場証明書、RoHS 宣言などの完全な文書も提供します。

実証済みのテクノロジーへの確実な復帰

半管状リベット新しい解決策ではありません。これらは、特定の用途に対して多くの代替手段に比べて明らかな利点を提供する実証済みのソリューションです。それらの使用が増加する現在の傾向は、より低い設定力、一貫した接合品質、構造用途とピボット用途の両方への適合性などの実用的な考慮事項によって推進されているようです。

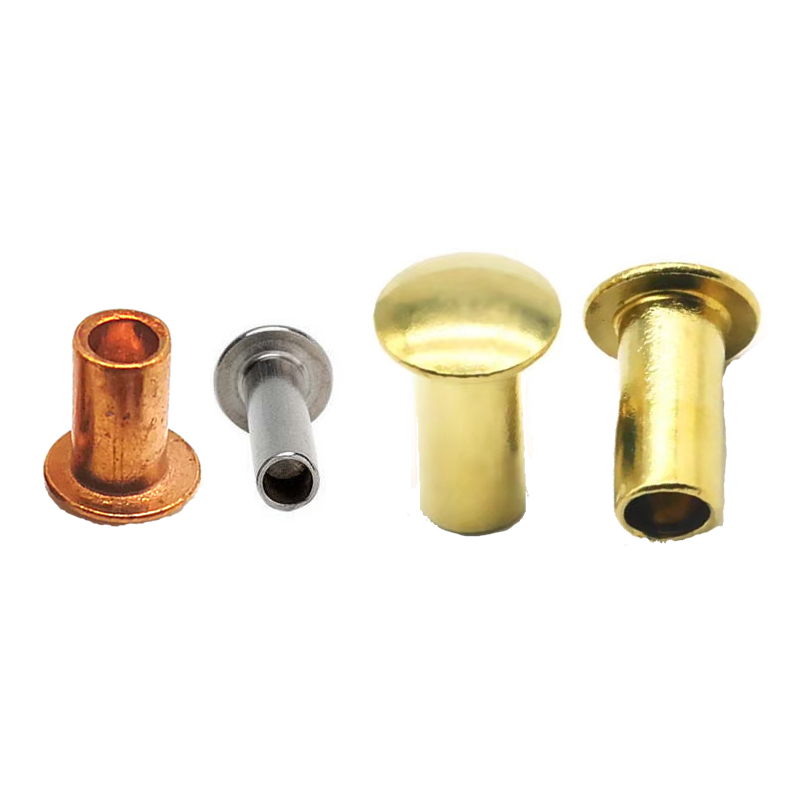

Nuote Metals では、鋼、ステンレス鋼、真鍮、銅、アルミニウムで、平頭、丸頭、皿頭、トラス頭、ユニバーサル頭、平頭頭などのヘッド スタイルでヘッドを製造し続けています。当社の ISO 9001:2015 認証により、トレーサビリティと品質の一貫性が保証されます。

1 世紀以上にわたって製造に使用されてきたファスナーは、現代の組み立てにおいても重要な選択肢であり続けています。
