管状リベットが軽量で大量の組み立てに適した締結具となっているのはなぜですか?

製造業全体で興味深い変化が起きています。何十年もの間、ソリッドリベット永久ジョイントのデフォルトの選択でした。しかし、製造業は変わりました。材料の軽量化、生産ラインの高速化、コスト管理の厳格化により、エンジニアはリベットとは何なのかを再考する必要に迫られています。 Nuote Metals では、管状リベット自動車、エレクトロニクス、家具、皮革製品業界全体で、ニッチな製品から主流のソリューションに移行します。

理由は簡単です。ソリッド リベットの強度のほとんどを、数分の 1 の取り付け力とコストで実現できるからです。あらゆる作業に適したファスナーというわけではありません。しかし、増え続けるアプリケーションにとっては、市場で最も実用的な選択肢となっています。

チューブラーリベットとは何ですか?

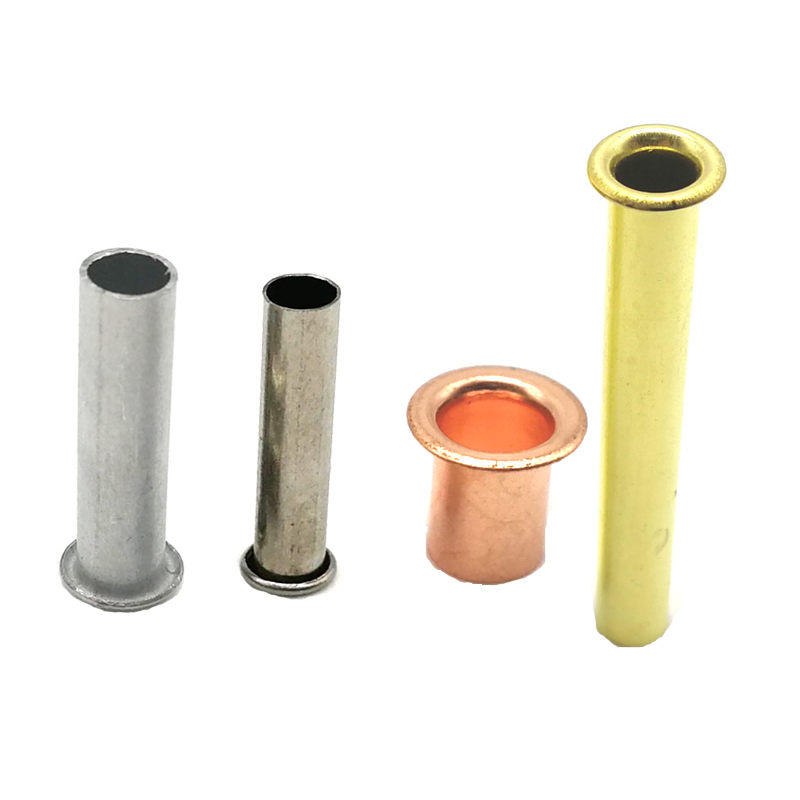

管状リベットは、中実の頭部と部分的または完全に中空のシャンクを備えた機械式ファスナーです。中空セクションにより、取り付け時に変形する必要がある金属の量が減少します。セッティングツールが軸方向の圧力を加えると、中空端がカールするか外側に広がり、材料を一緒にクランプする第 2 のヘッド (多くの場合クリンチと呼ばれます) を形成します。

これがソリッドリベットとの決定的な違いです。ソリッドリベットには中空部分がなく、全体を力で変形させる必要があります。対照的に、管状リベットは、中空部分の薄壁のみを回転させる必要があるため、必要な力が大幅に少なくなります。

「管状リベット」という用語は、技術的な区別はありますが、半管状リベットと同じ意味でよく使用されます。半管状リベットは、シャンク直径の 112% を超えない中空深さを持っています。フルチューブリベットはシャンク全体が中空です。どちらも管状リベットファミリーに分類され、どちらもより低い固定力という同じ主な利点を提供します。

変化を説明する数字

データは明確なストーリーを伝えます。世界の卑金属管状リベット市場は、2025 年の約 21 億 3,000 万米ドルから、2035 年までに 38 億米ドルまで、年平均成長率約 6% で成長すると予測されています。

Nuote Metals では、この傾向を直接観察してきました。管状リベットの注文は過去 2 年間で着実に増加しており、特に次の 3 つの分野で強みを持っています。

電子部品の組み立て– 回路基板や繊細なハウジングを損傷する危険を冒すことなく、確実に固定できます。

家具製造– きれいな外観と高速での強力な接合

自動車内装– 軽量、耐腐食性、耐振動性

これらの業界に共通する点は同じです。メーカーは、高速で信頼性が高く、コスト効率の高い永久継手を必要としています。彼らはまさにそれを提供します。

目立つ 3 つの利点

より低い設定力、より迅速な組み立て

管状リベットは、同じ直径の中実リベットに必要な力のほんの一部しか必要としません。中空シャンクは、シャンク全体を移動させる必要はなく、圧力下で外側に回転します。これは、ツールが軽量になり、オペレータの疲労が軽減され、自動化ラインのサイクル時間が短縮されることを意味します。

大量生産の場合、その差は大きくなります。管状リベットは、自動化装置で毎分 200 ～ 300 個の速度で取り付けることができます。比較すると、ソリッドリベットは時間がかかり、より強力なプレスが必要になります。

緩まない永久ジョイント

ネジやボルトと違って、管状リベット永久的なジョイントを作成します。振動によってねじ山が後退することはありません。一度固定されると、リベットはアセンブリの耐用期間中、所定の位置に固定されたままになります。そのため、自動車部品、荷物、機械的リンケージなど、絶え間ない動きや振動にさらされる用途で特に価値があります。

ピボット機能

リベットの膨らみがテールに限定されるため、ピボットポイントとして使用できます。中実リベットは半径方向に拡張し、通常は穴を埋めて動きを制限します。対照的に、動きが必要な場合は、ゆったりとしたフィット感に設定できます。そのため、ヒンジ、折り畳み機構、回転アセンブリに最適です。

材料オプション – リベットを用途に適合させる

Nuote Metals では、5 つの材料ファミリーで製造しています。それぞれが異なる環境に応じて異なるプロパティを提供します。

当社の工場記録からの 2 つのアプリケーション

 家庭用電化製品の筐体

ラップトップ メーカーは、薄いアルミニウム製ハウジング パネルを結合するための非磁性ファスナーを必要としていました。材料の厚さはわずか 0.8 mm で、中実のリベットでは穴の周囲が変形していました。 3 mm シャンク、透明陽極酸化仕上げの 5056 アルミニウム管状リベットを提供しました。

チューブラーデザインは非常に低い力でセットされ、薄いハウジングの歪みを防ぎます。陽極酸化仕上げは既存のアルミニウムコンポーネントにマッチしました。デバイスあたりの追加重量: 2 グラム未満。 100 万ユニット以上の顧客は、スチール代替品と比較してファスナーの重量を 1.5 トン以上節約しました。

レザーバッグの金具

ヨーロッパのバッグメーカーは、植物タンニンなめしの革にスチール製の半管状リベットを使用していました。スチール製リベットによる固定力により、穴の周囲の革に亀裂が入ることが多く、不合格率は約 2% でした。当社は、研磨およびラッカー仕上げを施した C2680 真鍮管状リベットを提供しました。

セット力が軽くなり、ひび割れが完全に解消されました。真鍮の仕上げはバッグのゴールドの金具とマッチし、皮脂による変色にも耐えられます。不合格率は 0.1% 以下に低下しました。その後、メーカーはすべての革製品ラインを当社のリベットに切り替えました。

技術仕様 - 当社の工場基準

Nuote Metals では、次の仕様に従って製造しています。

寸法範囲

利用可能なヘッドスタイル

• フラットヘッド – 薄型、面一
• 丸型ヘッド - クラシックなドーム型プロファイル
• 皿頭 – 面一または表面の下に設置

標準仕上げ

• 天然（成型のまま）
• 亜鉛メッキ - 基本的な腐食防止
• ニッケルメッキ - 光沢仕上げ、耐摩耗性
• 錫メッキ – はんだ付け可能な表面
• 銀メッキ - 高導電性
• 金メッキ – 高級装飾
• ラッカー仕上げ – 変色を防ぎます
• アンティーク – 古びた外観

すべての仕上げはRoHSに準拠しています。

よくある質問

Q1: チューブリベットとソリッドリベットの違いは何ですか?

A: 違いは中空部分です。管状リベットはシャンクが部分的または完全に中空であるのに対し、中実リベットは完全に中実です。中空セクションにより、取り付け時に変形する必要がある金属の量が減少します。管状リベット同じ直径のソリッドリベットよりも大幅に少ない取り付け力で済みます。ソリッドリベットは放射状に拡張して穴を埋めるのに対し、膨らみは尾部に限定されるため、ピボットポイントとしても使用できます。ただし、ソリッド リベットはせん断強度が高く、耐久性の高い構造用途に適しています。ほとんどの軽量から中程度の耐久性のアセンブリに、強度と設置性の優れたバランスを提供します。

Q2: Nuote Metals の管状リベットにはどのような材質がありますか?

A: Nuote Metals では、真鍮 (C2680)、ステンレス鋼 (304 および 316)、銅 (C1100)、アルミニウム (5052 および 5056)、低炭素鋼の 5 つの材料ファミリーで製造しています。それぞれの材料は異なる目的を果たします。真鍮は優れた耐食性と装飾的な金仕上げを備えているため、革製品や電気端子に最適です。ステンレス鋼は、海洋、医療、屋外用途に優れた耐食性を提供します。銅はバスバーとアースに最高の導電率 (100% IACS) をもたらします。アルミニウムは軽量で耐食性があり、航空宇宙やエレクトロニクスに適しています。一般産業用途ではスチールが最もコスト効率の高い選択肢です。亜鉛メッキ、ニッケルメッキ、錫メッキ、銀メッキ、ラッカー塗装などの仕上げもカスタマイズ可能です。

Q3: 管状リベットの正しいバレル長を計算するにはどうすればよいですか?

A: 正しいバレルの長さは、材料スタックの合計の厚さによって異なります。標準的な管状リベットの場合、バレルは材料を完全に貫通し、適切なロールを形成するのに十分な突出長さを持たなければなりません。一般的な式は次のとおりです。バレルの長さ = 材料スタックの厚さ + 0.5 ～ 1.5 mm。余分な長さは巻きカールを形成します。柔らかい素材 (薄い布地、柔らかい革) の場合は、範囲の下限 (0.5 ～ 0.8 mm) を使用します。硬い素材（厚い革、硬質プラスチック、複数の層）の場合は、高い方（1.0 ～ 1.5 mm）を使用します。バレルが短すぎるとカールが弱くリベットが抜ける可能性があります。長すぎるとカールが大きくなりすぎたり、切れたりすることがあります。バックワッシャーが必要な用途の場合は、計算する前に材料スタックにワッシャーの厚さを追加してください。 2 つまたは 3 つの隣接する長さのリベットの無料サンプルを注文し、設定ツールを使用して実際の素材でテストすることをお勧めします。

品質と透明性

Nuote Metals は ISO 9001:2015 認証に基づいて運営されています。当社のコンポーネントのすべてのバッチは、原材料証明書（熱番号）、製造プレスログ、最終検査レポートまで追跡可能です。当社では、スポットチェックだけでなく、生産全体を通して全数工程内検査を実施しています。

当社の顧客ポリシー

• 無料サンプル - 在庫サイズあり。あなたは宅配便のみを支払います
• カスタム ツール – 標準以外の直径、長さ、またはヘッド スタイルでも 10 日以内に準備完了
• MOQ – 標準サイズの場合は 20,000 個。初回注文の場合は安くなります
• リードタイム - 在庫: 3 ～ 5 日。カスタム (ツールを含む): 15 ～ 25 日
• 8 時間の技術応答 – お問い合わせは 1 営業日以内に回答されます

ご提供させていただきました管状リベット70か国以上の顧客に。
