ハーフチューブラーリベット

半管状リベットソリッド リベットの強度が必要であるが、生産ラインではソリッド リベットに要求される重いプレス、低速サイクル、および高い設定力を許容できない場合に、指定する値が指定されます。半管状のデザイン – テールエンドの浅い空洞 (通常はバレルの長さの 45 ～ 55%) – は、取り付け中に中空部分の薄壁のみが外側に回転することを意味します。その結果、より迅速な組み立て、より軽量な工具、そして毎回一貫したクリンチが実現します。

組み立てラインが高速で稼働していて、ジョイントを保持する必要がある場合、半管状リベットが機能します。

ハーフチューブラー vs. ソリッド vs. フルチューブラー - 適切なデザインの選択

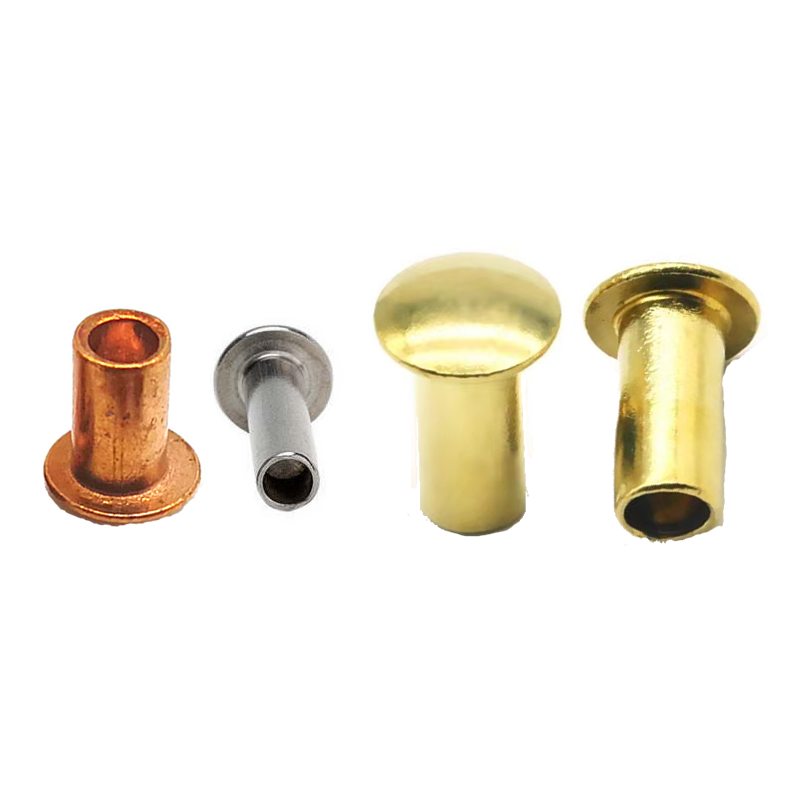

半管状リベットの特徴は、尾端の浅い空洞 (通常、バレルの長さの 45 ～ 55%) です。取り付け中、この中空セクションの薄壁のみが外側に回転してクリンチを形成します。これはソリッドリベット（完全中実）やフルチューブラリベット（完全中空）とは根本的に異なります。

ほとんどの産業用、家具、自動車、ハードウェアの用途において、半管状リベットは強度と生産効率の最適なバランスを実現します。

材質とヘッドスタイル – 当社が提供するもの

アプリケーション要件に合わせて、5 つの材質ファミリーと 8 つのヘッド スタイルが用意されています。

利用可能なヘッドスタイル:

仕上げ: 亜鉛メッキ、黒色酸化物、不動態化、ラッカー塗装、ニッケルメッキ、アンティーク加工、陽極酸化処理、無地 – 素材に応じて異なります。

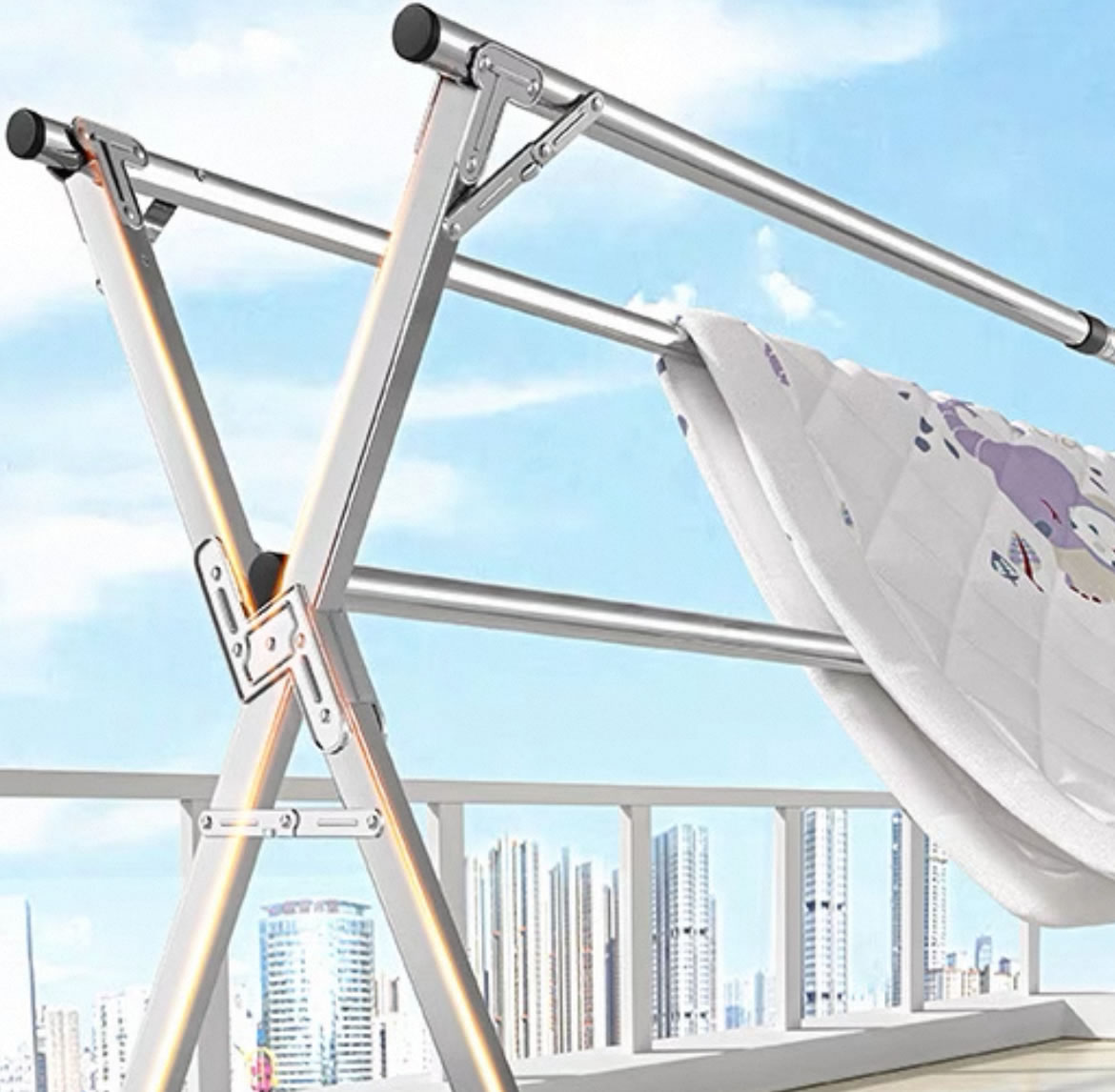

実際の用途の 1 つ – アルミニウム製物干しラック

ポータブル衣類乾燥ラックのメーカーは、折りたたみラックのシザー ヒンジ ジョイントを組み立てるのにアルミニウム リベットを使用していました。既存のリベットは固体アルミニウムで、機能しましたが、組み立てラインは顧客が望んでいたよりも遅かったです。高い設定力を必要とするため、慎重なプレスのセットアップが必要であり、位置ずれがあると薄いアルミニウム チューブが歪んでしまいます。お客様は、接合強度を犠牲にすることなく、より迅速な組み立てを希望していました。

私たちは故障モードを分析しました。ソリッド リベットはこの用途に対して過剰に仕様化されていました。ヒンジジョイントにかかる負荷は中程度で、数キログラムの濡れた衣類がかかりました。また、チューブが薄かったため、歪みのリスクが高くなりました。その解決策は、十分以上の強度を提供しながら設定力を軽減する半管状のデザインでした。

Nuote Metals は、アルミニウム製の半管状半管状リベット - シャンク 4.0 mm、丸頭 7.0 mm、バレル長 10.0 mm、プレーン仕上げを提供しました。半チューブ状のキャビティにより、セット力が 60% 以上軽減され、チューブの歪みがなくなりました。アルミ素材がラックフレームにマッチしました。丸いヘッドにより、すっきりとした一貫した外観が得られました。

お客様は 500 ラックにわたって 1,000 本のリベットをテストしました。 15kgの荷重で10,000回折り畳んだ後も、歪みや緩みはありません。組み立て速度は 35% 向上し、不良率はほぼゼロに低下しました。彼らは現在、年間 300,000 個のバッチで半管状リベットを注文しています。

リベットの仕様 – 当社がお客様に求めるもの

これらはお客様の正確な要件に合わせてカスタム生産されます。仕様を正しく理解するために必要なものは次のとおりです。

必要な寸法:

• シャンク径 – 1.5mm ～ 8.0mm
• バレルの長さ – ヘッドの下側からシャンクの端までを測定します。これは材料スタックの厚さから計算されます。
• ヘッドのスタイル – 丸型、フラット、楕円形、トラス、パン、ユニバーサル、マッシュルーム、皿頭
• ヘッド直径 – 座面の要件に適合

あなたが行う選択:

• 材質 – スチール、ステンレス、真鍮、銅、またはアルミニウム
• デザイン – 中実または半管状
• 仕上げ - 亜鉛、不動態化、ラッカー塗装、ニッケル、陽極酸化、アンティークなど。

バレルの長さまたはヘッドの直径がわからない場合:材料スタックの厚さまたはサンプル部品をお送りください。最適な寸法をご提案させていただきます。エンジニアリングに関するアドバイスには料金はかかりません。

サンプルリードタイム:標準仕様の場合は5～10日程度。カスタム ツール: 15 ～ 20 日。

原材料からリベット完成品まで - 当社の生産ワークフロー

半管状リベットは、高速プレスと精密金型を使用して室温で金属を成形するプロセスである冷間圧造によって形成されます。ここではその方法を段階的に説明します。

資材調達– 当社は認定された工場から認定されたワイヤを購入します。各コイルには、完全なトレーサビリティを実現するためのミルテスト証明書とヒートナンバーが付属しています。適切な書類のないコイルは受け付けません。

入荷検査– すべてのコイルの直径 (レーザー マイクロメーター、±0.02 mm) と硬度 (ロックウェル テスター) が検査されます。スチールの場合、HRB 70 ～ 85 が必要です。分光計は材料の組成を検証します。仕様外のコイルは製造現場に届く前に拒否されます。

冷間圧造– ワイヤはマルチステーションのコールドヘッダーに送られます。単一の連続シーケンスでは、次のようになります。

• ワイヤーは正確なシャンク径に引き抜かれます
• 正確なブランク長にカット
• 最初の一撃でブランクを直角にする
• 2 番目の打撃で頭部を形成します (8 つの頭部スタイルのいずれか)
• 3 回目のブローで、深さ 45 ～ 55% の半中空キャビティを押し出します。

メッキまたはコーティング– 亜鉛、不動態化、ラッカー、ニッケル、陽極酸化処理、またはその他の仕上げが指定どおりに適用されます。めっきの厚さは XRF によって検証されます。

最終検査– 重要な寸法を 100% 光学的に選別します。 AQL サンプルは手動で検証されました。寸法レポートと証明書はバッチごとに発行されます。

半管状リベットに冷間圧造が機能する理由:

• キャビティの深さは正確である必要があります。浅すぎると、セット力が高いままになります。深すぎるとクリンチが弱い。
• 冷間圧造により材料は加工硬化され、熱処理なしで表面硬度が 15 ～ 20% 増加します。
• プロセスには一貫性が組み込まれており、すべてのリベットが最初のリベットと一致します。

品質管理 – 何をチェックするのか、なぜそれが重要なのか

当社の検査プロセス:

• 受入ワイヤ – 生産開始前に直径と硬度をチェックします。分光計は材料の組成を検証します。
• 最初の記事 - 光学コンパレータで測定された 10 本のリベット。シャンク、ヘッド、バレルの長さ、キャビティの深さなど、あらゆる寸法が検証されています。
• 工程中 – 500 個ごとに 5 個のリベット。重要な寸法はデジタルノギスでチェックされます。何らかのドリフトが発生すると印刷機が停止します。
• セッティングテスト - 2,000 個ごとに、サンプル素材にセッティングします。クリンチの対称性、堅さ、亀裂を検査します。
• 最終選別 – 全数光学検査。 AQL サンプルは手動で検証されました。

お客様の声 - 本当のフィードバック

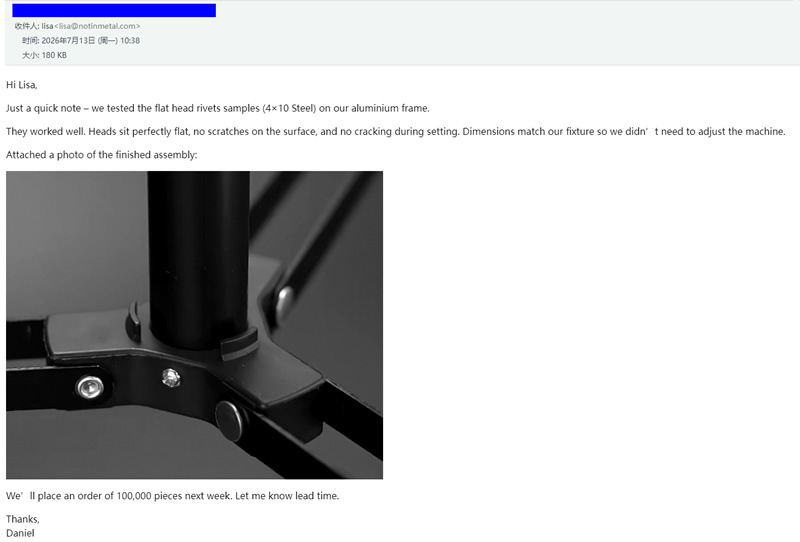

私たちは品質を主張するだけではなく、お客様に私たちを代弁してもらいます。上の画像は、生産ラインで当社の半管状リベットを使用したお客様からの実際のフィードバックを示しています。家具メーカーから電子機器組立業者まで、当社の製品品質、納期の信頼性、技術サポートに関する経験を共有しています。

ご注文 – お送りするもの

リベットが到着すると、製品だけではありません。何が作成され、どのように検証されたかについての完全な記録が含まれます。

箱の中身:

• 密封されたポリ袋に入ったリベット – 部品番号、バッチ番号、および数量のラベルが貼られています。部品の緩みや推測はありません。
• 材料証明書 – 元のコイルの化学組成と引張特性。熱番号まで追跡可能。
• 検査シート – バッチからの 10 本のリベットの実測値。シャンク径、ヘッド径、ヘッド高さ、バレル長、キャビティ深さを記録します。
• 仕上げ証明書 – メッキリベットの場合、XRF 厚さ検証。
• 適合性文書 – 当社の QA マネージャーによって署名され、トレーサビリティのための固有のバッチ番号が付いています。
• 当社ではコピーを 5 年間保管しますが、自分のコピーも同様に保管しておくことをお勧めします。

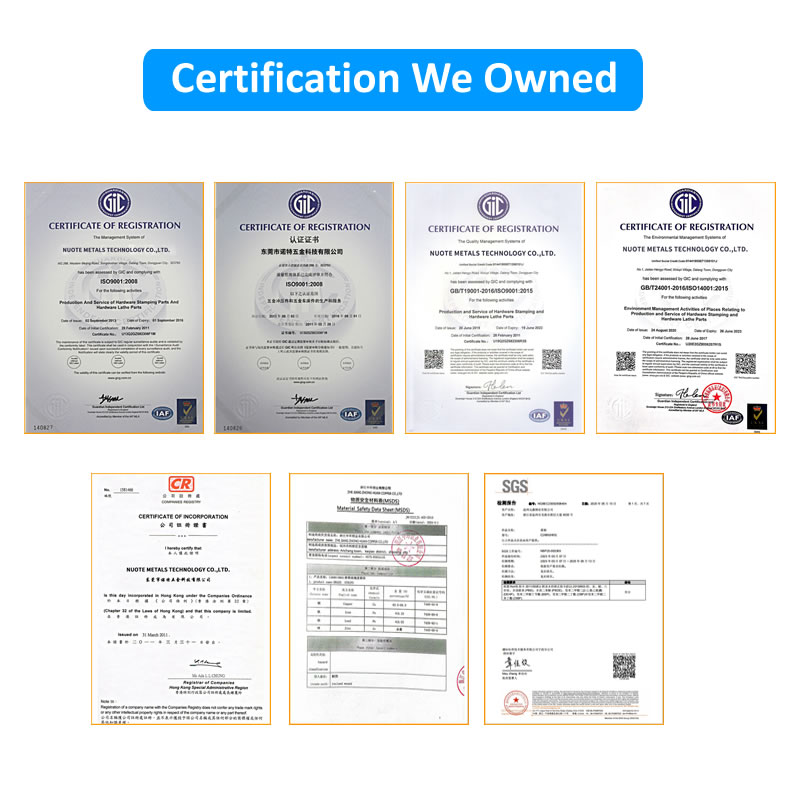

認定済み:ISO 9001:2015、RoHS、REACH

よくある 3 つの質問

Q1: ハーフチューブラーリベットを使用していますが、取り付け中にひび割れが発生します。これの原因は何ですか?どうすれば修正できますか?

A: 設置中の亀裂は、私たちがよく耳にする問題の 1 つです。最も考えられる原因と解決策は次のとおりです。

原因 1: アプリケーションの材料が間違っています。ステンレス鋼は加工硬化が速く、鋼や真鍮よりも亀裂が入りやすくなります。使用している場合ステンレス半管状リベットひび割れが発生した場合は、低炭素鋼または真鍮に切り替えることを検討してください。これらの方が硬化時に耐久性が高くなります。

原因 2: キャビティの深さが深すぎる。キャビティがバレル長の 55% を超えると、残りの壁の厚さが薄すぎてローリング動作をサポートできなくなります。解決策は簡単です。キャビティの深さをバレルの長さの 45 ～ 50% に調整できます。現在お使いのリベットをお送りいただければ、キャビティの深さを測定いたします。

原因３：設定力が強すぎる。半管状リベットに必要な力は、中実リベットの 25 ～ 30% だけです。プレスの設定が高すぎると、中空の壁がスムーズに転がらずに亀裂が入ってしまいます。セット力を 30% 減らして、再度テストしてください。

原因 4: 材料スタックの厚さが正しくありません。バレルの長さが短すぎると、クリンチが完全に形成される前に中空セクションが底に達してしまいます。バレルの長さは、材料スタックの合計厚さより 1.5 ～ 2.0 mm 長くする必要があります。スタックの厚さを測定して当社に送信してください。バレルの長さを確認します。

これらのいずれでも問題が解決しない場合は、ひびの入ったリベットと材料のスタックのサンプルをお送りください。無料で障害を分析し、特定の修正を推奨します。

Q2: 屋外用途で使用できますか?

A: はい、適切な素材と仕上げが施されています。屋外用途の場合は、次のことをお勧めします。

恒久的な耐腐食性のための不動態化仕上げを施したステンレス鋼 (304 または 316)

96 時間の塩水噴霧耐性を備えた黄色クロメートを施した亜鉛メッキ鋼 (保護された屋外での使用に適しています)

軽量の屋外アセンブリ用の陽極酸化仕上げのアルミニウム

Q3: 半管状リベットの正しいバレル長を選択するにはどうすればよいですか?

A: バレルの長さは、材料スタックの合計の厚さより約 1.5 ～ 2.0 mm 長いものを選択してください。たとえば、2mm のシートを 2 枚 (合計 4mm) 接合する場合、バレルの長さは 5.5 ～ 6.0mm を選択します。この余分な長さにより、中空セクションが外側に転がり、底付きすることなく確実なクリンチを形成するのに十分な材料が提供されます。バレルが短すぎるとクリンチが弱くなります。長すぎるとバレルが潰れる可能性があります。材料スタックの厚さをお送りください。正確な長さを推奨します。
