柔らかい素材や軽量のアセンブリに完全中空リベットを指定するにはどうすればよいですか?

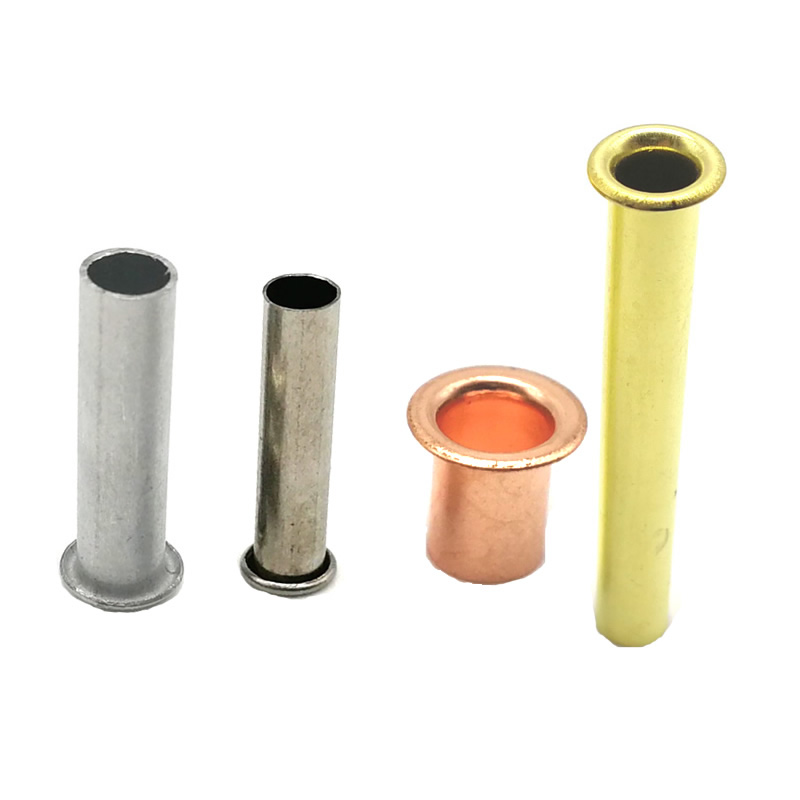

フル中空リベットとは何ですか?

このファスナーは、あらかじめ成形されたヘッドと、ヘッドからテールまで中空のシャンクを備えています。固い部分はありません。壁の厚さは、シャンクの直径に応じて、通常 0.20 ～ 0.40 mm です。

取り付け中、薄い壁は軽い圧力で外側に回転し、材料をクランプする 2 番目のヘッドを形成します。変形に抵抗する固体がないため、必要な取り付け力は、同じ直径の固体リベットに必要な力の 15 ～ 20% のみです。

穴が深い半筒状のリベットではありません。別の商品カテゴリーです。固体部分が存在しないと、ファスナーの機能、使用できる場所、取り付け方法がすべて変わります。

このファスナーが正しい選択である場所

完全中空デザインは汎用ファスナーではありません。彼らは特定の問題を解決します。

柔らかく圧縮可能な素材

革、布地、フォーム、ゴム、薄いプラスチックは荷重がかかると圧縮されます。半管状または中実のリベットは、これらの材料を永久に変形させるのに十分な力を加え、穴の周囲の基板を押しつぶします。完全な中空デザインは最小限の圧力で回転し、素材の構造をそのままにします。

薄いマテリアルスタック

スタックの合計厚さが 3 mm 未満の場合、このファスナーは歪みの危険がほとんどなく、十分なクランプを提供します。 4 mm を超えると、薄肉のため圧延時の制御が難しくなるため、半管状リベットの方が適しています。

重量が重要なアセンブリ

いっぱい中空リベット同じサイズの半管状リベットよりも 25 ～ 30% 多くの材料を除去します。航空宇宙、エレクトロニクス、軽量消費者製品では、その差は何千ものファスナーにわたって蓄積されます。

装飾的で目に見える接合部

この設計により製造されたロールヘッドは滑らかで均一です。革製品、バッグ、目に見える布地アセンブリでは、この仕上げは半管状リベットの変形した尾部よりもきれいです。

デザインが合わない場合

2 つのヘッド スタイル – フラットとロールドラウンド

Nuote Metals では、このファスナーは 2 つのヘッド スタイルで製造されています。この製品カテゴリには皿穴、トラス、またはパンのバリエーションはありません。薄壁はこれらの形状をサポートしていません。

私たちの推奨事項:皮膚、衣服、または平らな面に接触するものに適した平らなヘッド。リベットが見えるように装飾的に固定するための丸型ヘッド。

材料の選択 - 5 つのオプション、3 つの実際の選択肢

このファスナーは 5 つの素材で製造されています。実際には、3 件が注文の大部分を占めます。

私たちのルール:皮革や装飾品用の真鍮。電気用の銅。重量を考慮したアルミニウム。腐食に強いステンレス。コストが優先され、環境が乾燥している場合にのみ鋼を使用します。

技術仕様

シャンク直径が 2 mm 未満の場合、肉厚の制御が難しくなります。これらのサイズでは、代わりに半管状リベットをお勧めします。

設置 – 壁の崩壊を防ぐ

壁が薄いことがこのファスナーの利点でもあり、弱点でもあります。 3 つのパラメータが成功を決定します。

穴のサイズ

穴の直径はシャンクより 0.05 ～ 0.10 mm 大きくする必要があります。穴がきついと壁が内側に曲がってしまいます。穴が大きすぎると、不均一で波状のロールが生成されます。

設定力

同じ直径のソリッドリベットに必要な力の 15 ～ 20% を使用します。 4mm真鍮フル用中空リベット2 mm スタックでは、400 ～ 600 N が一般的です。これを超えると壁が崩壊します。

アンビルプロファイル

浅く凹んだアンビルが不可欠です。平らなアンビルでロールを粉砕します。アンビルのキャビティは、目的のロールヘッドの直径と一致する必要があります。

よくある欠陥

私たちの記録にある 2 件の申請

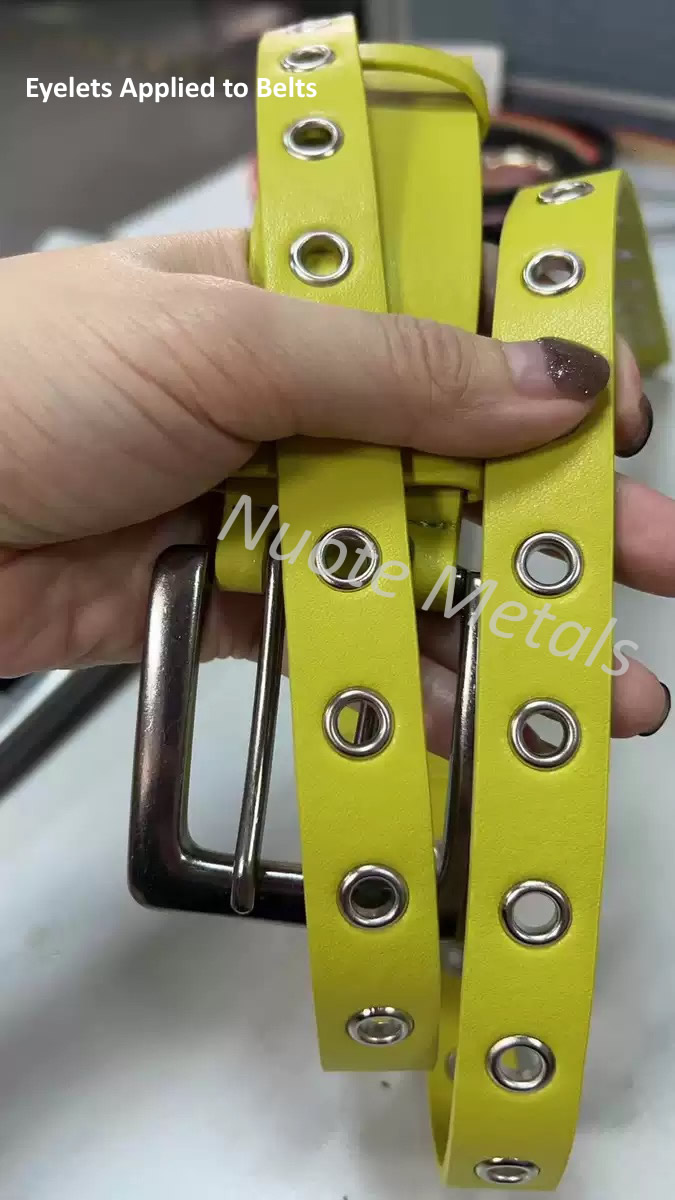

レザーベルト・ストラップ（真鍮・平頭）

問題：ある革製品メーカーは、3 mm の植物タンニンなめしのベルトにスチール製の半管状リベットを使用しました。固定力により穴の周囲の革に約2%単位で亀裂が入りました。湿気の多い保管場所ではスチールも錆びます。

私たちのソリューション:C2680真鍮フルを供給しました中空リベットフラットヘッド、3 mm シャンク、5 mm バレル長、ラッカー仕上げ。薄い壁は 500 N 未満の力で転がりましたが、亀裂が入らない程度に穏やかでした。ラッカーが変色を防ぎました。

結果：拒否率は0.1%未満に低下しました。真鍮の色がベルトのバックルとマッチしました。メーカーはこれらのファスナーを 2 年以上使用していますが、現場での苦情はありません。

屋外キャンバス日よけ（アルミニウム、丸型丸頭）

問題：オーニング メーカーは、キャンバスをアルミニウム フレームに取り付けるための軽量リベットを必要としていました。このアセンブリは沿岸の建物に設置されましたが、スチール製リベットは 1 シーズン以内に錆びてしまいました。真鍮は重すぎて変色していました。

私たちのソリューション:当社は、丸頭丸頭、シャンク 3 mm、バレル長 6 mm、透明陽極酸化処理を施した 5056 アルミニウム完全中空リベットを供給しました。 5056 合金は船舶グレードの耐食性を提供しました。丸めたヘッドは、目に見える側に完成した外観を与えました。

結果：海岸に 2 年間暴露しても腐食や抜けはありません。お客様は、以前のスチール製リベットと比較してファスナーの重量を 65% 削減しました。

よくある質問

Q1：全中空リベットと半筒リベットの違いは何ですか？

あ：あ全中空リベットシャンク全体が中空になっています。固い部分はありません。半管状リベットには中空のキャビティがあり、テールからシャンク長さの 45 ～ 55% だけが伸びています。残りはしっかりしています。これは、完全な中空設計が最も低い力（ソリッドの 15 ～ 20%）でセットされるものの、ソリッド リベットのせん断強度は 60 ～ 70% しか提供されないことを意味します。半管状リベットは 25 ～ 30% の固体力でセットされますが、80 ～ 90% の固体強度を保持します。柔らかい素材、3 mm 未満の薄いスタック、重量が重要なアセンブリには完全中空設計を使用してください。耐荷重性のあるもの、または厚さが 4 mm を超えるものには半管状を使用してください。

Q2: なぜ完全中空リベットにはフラット スタイルとロール丸頭スタイルしかないのですか?

A: 壁が薄いからです。皿頭、トラス、パンなどのヘッド スタイルでは、ヘッド ジオメトリの肉厚を厚くするか、設定中にヘッドのプロファイルをサポートする固体セクションを必要とします。あ全中空リベット両方が欠けています。フラットヘッドにより、シンプルで薄型の表面が得られます。圧延丸型ヘッドは、事前に成形されたヘッドではなく、アンビル プロファイルによって取り付け中に形成されます。皿頭完全中空リベットを製造しようとすると、取り付け力によって頭部が歪んでしまいます。他のヘッド スタイルの場合は、半管状リベットが適切な製品です。

Q3: フル中空リベットは屋外や海洋環境でも使用できますか?

はい、適切な素材を使用しています。 5056 アルミニウムの完全中空リベットは、優れた耐塩水性を備え、最も軽量なオプションです。 316 ステンレス鋼の完全中空リベットは最高の耐食性を提供しますが、より多くの取り付け力が必要です。真鍮は淡水や穏やかな屋外条件では良好に機能しますが、継続的な塩水噴霧では脱亜鉛する可能性があります。銅は保護緑青を形成し、屋根や遺産用途に適しています。スチールにはメッキが必要ですが、長時間湿気にさらされることはお勧めできません。沿岸または海洋で使用する場合は、5056 アルミニウムまたは 316 ステンレス鋼を指定してください。

Q4: Nuote Metals の完全中空リベットの MOQ とリードタイムはどれくらいですか?

A: 当社の標準MOQは在庫サイズで20,000個です。初回注文またはサンプル生産の場合は、5,000 個程度の少量でも対応します。在庫のあるサイズについては無料サンプルを提供しています。宅配便料金のみをお支払いください。リードタイム: 在庫サイズの場合は 3 ～ 5 日。カスタム ツールを含む非標準サイズの場合は 15 ～ 20 日かかります。すべてのバッチには、材料証明書、寸法検査報告書、および RoHS 宣言が含まれています。ご提供させていただきましたフル中空リベット40か国以上の顧客に。 ISO9001:2015認証を取得。
