記事の概要: アルミ半中空リベット軽量、取り付け力の軽減、耐食性、信頼性の高い永久固定を兼ね備えています。このガイドでは、エンジニアや購買チームが効率的な生産のための適切なリベットを選択できるように、その構造、合金オプション、利点、ヘッドのスタイル、仕上げ、用途、製造プロセス、品質に関する考慮事項について説明します。
目次
アルミニウム半中空リベットと他のファスナーとの違いは何ですか?
アルミニウム半中空リベットはどのように製造および検査されますか?
実際のエレクトロニクス アプリケーションは何を教えてくれるでしょうか?

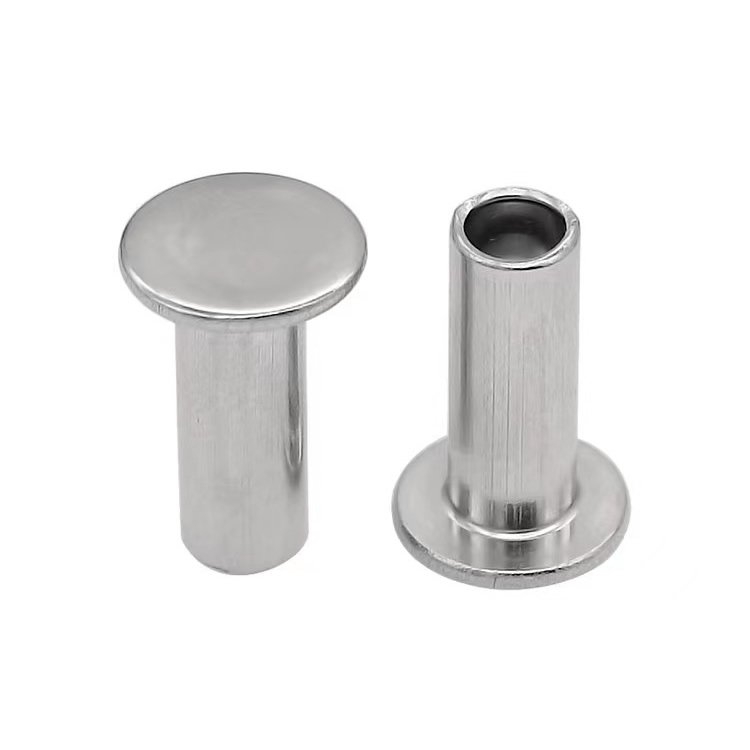

アルミ半中空リベットとは何ですか？
ヌーテ製造するアルミ半中空リベット効率的な取り付けが可能な、軽量で永久的な固定ソリューションを必要とする用途に最適です。半管状リベット、半管状リベット、または中空端リベットとしても知られるこれらのファスナーは、完全に中実のシャンクではなく、尾部に部分的に中空のセクションがあります。
このキャビティはリベットの動作原理の重要な部分です。取り付け中、中空端が変形して外側に回転し、従来の中実リベットよりも大幅に少ない取り付け力で確実な機械的クリンチを形成します。これにより、この設計は、薄い材料、回転コンポーネント、大量の組み立て、および過度の取り付け圧力によってワークピースが変形する可能性がある用途に特に役立ちます。
ヌーテ のアルミニウム バージョンは、1100 純アルミニウムおよび 5052/5056 アルミニウム合金で入手可能で、シャンク直径は約 0.8 ～ 8.0 mm、複数のヘッド構成と表面仕上げを備えています。
半中空リベットにアルミニウムを選択する理由
材料の選択は、締結システムの全体的なパフォーマンスに直接影響します。コンポーネントの軽量化が重要な設計目標である場合、アルミニウムは特に魅力的です。
- 軽量:アルミニウムの重量はスチールの約 3 分の 1 であり、完成したアセンブリの質量の削減に役立ちます。
- 耐食性:アルミニウムは自然に保護酸化層を形成するため、従来の防錆メッキの必要性が軽減されます。
- 非磁性の特性:アルミニウムは、磁性材料が敏感なコンポーネントと干渉する可能性があるアセンブリに適しています。
- 低力での取り付け:半中空構造により、中実リベットよりも大幅に少ない力でテールを拡張できます。
- 生産効率:この設計は、自動リベット締め装置とうまく連携して、再現性のある大量組み立てを実現します。
- 設計の柔軟性:アプリケーション要件に応じて、さまざまなアルミニウム合金、ヘッドのスタイル、寸法、仕上げを選択できます。
ポータブル電子機器、ドローン、軽量機器、スポーツ用品、または薄いアルミニウム筐体を設計するエンジニアにとって、これらの特性は、締結性能と軽量化の間の有用なバランスを提供します。
適切なアルミニウム合金を選択するにはどうすればよいですか?
すべてのアルミニウム用途に同じ強度レベルが必要なわけではありません。 1100、5052、および 5056 のいずれかを選択する場合は、負荷要件、環境への曝露、目標重量、および接合される材料の特性に応じてください。
| アルミニウムグレード | 一般的な強度 | 主な特徴 | 推奨アプリケーション |
|---|---|---|---|
| 1100 | 約90～130MPa | 高延性、軽量、優れた耐食性 | 装飾アセンブリ、トリム、非構造エンクロージャ |
| 5052 | 約220～280MPa | 優れた強度、耐食性、多用途の性能 | 汎用アセンブリ、電子機器ハウジング、中程度の負荷 |
| 5056 | 約280～350MPa | より高い強度と優れた耐食性 | 海洋、屋外、高応力の軽量アセンブリ |
1100アルミニウム機械的強度よりも延性と軽量さが重要な場合に適しています。5052アルミニウム多くの一般的な産業用途に実用的なバランスを提供します。より高い強度と厳しい環境性能が求められる場合、5056アルミニウムより良い選択になる可能性があります。
アルミニウム半中空リベットと他のファスナーとの違いは何ですか?
半中空リベットの価値は、中実リベットや他の材料オプションと比較するとより明確になります。半中空構造により、永久的な機械的接続を維持しながら、設置中に塑性変形が必要な材料の量が削減されます。
| 特徴 | アルミ半中空リベット | スチール半中空リベット | アルミソリッドリベット |
|---|---|---|---|
| 重さ | 非常に低い | より高い | 低から中程度 |
| 磁気 | いいえ | はい | いいえ |
| 耐食性 | 素晴らしい | 仕上がり次第 | 素晴らしい |
| 設定力 | 低い | 低い | 高い |
| インストール | 自動化に最適 | 自動化に最適 | より大きな成形力が必要 |
| 最優秀アプリケーション | 重量に敏感なアセンブリ | 頑丈な産業用アセンブリ | 最大限のリベット強度が必要な用途 |
多くの用途では、決定は単に最強のファスナーを選択することだけではありません。より良い選択は、重量、取り付け力、製造の複雑さ、メンテナンス要件を最小限に抑えながら、十分な接合性能を実現するファスナーです。
どのヘッドスタイルを選ぶべきですか？
ヘッドの形状は、外観、荷重分散、クリアランス、およびリベットと組み立てられた材料の間の相互作用に影響します。アルミニウム半中空リベットは、さまざまな機械的要件や設計要件に対応するために、いくつかのヘッド スタイルで製造できます。
- 丸頭:目に見える汎用ジョイントの従来のプロファイル。
- フラットヘッド:比較的薄型の締結ポイントが好まれる場合に便利です。
- 楕円形のヘッド:より滑らかで装飾的な外観を実現します。
- 皿頭:同一平面を必要とする用途向けに設計されています。
- トラスヘッド:広い座面を提供し、柔らかい素材や大きな穴に便利です。
- キノコの頭:選択された軟質材料用途に広く滑らかな座面を提供します。
ヘッドの選択では、接合される材料の厚さと硬さ、利用可能なクリアランス、必要な外観、およびリベット締め装置の機能を考慮する必要があります。
アルミニウム半中空リベットはどこに使用されますか?
軽量、非磁性、耐食性、および低い取り付け力の組み合わせにより、アルミニウム半中空締結技術は幅広い製品に適しています。
- ポータブル電子機器とアルミニウム筐体
- ドローンおよび無人機器の組み立て
- スポーツ用品および軽量器具
- 消費者向け製品と家電製品
- 薄い板金アセンブリ
- ピボットポイントと可動コンポーネント
- 軽量輸送コンポーネント
- 屋外用機器および腐食に敏感なアセンブリ
- 装飾金属製品および非構造金属製品
これらは、メーカーが永久的な接合を必要としているが、薄いコンポーネントに中実リベットを取り付ける際の変形や高い押圧力に耐えられない場合に特に役立ちます。
アルミニウム半中空リベットはどのように製造および検査されますか?
一貫したリベットの性能は、寸法精度と制御された材料特性に大きく依存します。プロの製造プロセスは通常、検証済みのアルミニウム ワイヤから始まり、成形、トリミング、バリ取り、表面処理、最終検査まで続きます。
- 材質の検証:アルミニウム線の直径、硬度、合金組成が検査されます。
- 冷間圧造：順次成形により、シャンク、ヘッド、半中空キャビティが作成されます。
- トリミング：余分な材料と成形バリが除去されます。
- バリ取り：表面の欠陥や微細なバリが減少します。
- 表面仕上げ：プレーン仕上げ、アルマイト仕上げ、またはその他の指定された仕上げを適用できます。
- 最終検査:出荷前に、重要な寸法、ヘッド形状、材料グレード、および表面状態が検証されます。
精密用途の場合、レーザーマイクロメーター、光学コンパレーター、画像測定システム、分光計、硬度計、塩水噴霧試験装置などの検査装置を使用して、追加の品質検証を行うことができます。
ヌーテ は、その生産プロセスには、材料のトレーサビリティ、寸法検査、光学的選別、および必要に応じて材料証明書や適合証明書などの文書化が含まれていると述べています。標準サンプルは約 5 ～ 7 日で入手可能ですが、カスタム ツールには約 15 ～ 20 日かかる場合があります。
実際のエレクトロニクス アプリケーションは何を教えてくれるでしょうか?
薄いアルミニウムの筐体を組み立てているポータブル電子機器メーカーを考えてみましょう。スチール製のネジにより不必要な重量が発生し、敏感な電子機器を含む環境に磁気コンポーネントが導入されました。固体アルミニウムのリベットは磁気の問題を解決しましたが、より大きな取り付け力が必要となり、薄い筐体の壁で歪みが生じるリスクが増大しました。
5052 アルミニウム製の半中空リベットは、軽量構造、非磁性性能、耐食性、およびより低い取り付け力を組み合わせることで、これらの競合する要件に対処できます。丸頭と透明な陽極酸化仕上げを備えた 3.0 mm シャンクなどの構成は、エンクロージャの形状と外観の要件に合わせて調整できます。
このタイプの用途では、重要な工学原則が実証されています。つまり、ファスナーの選択は、引張強度またはせん断強度のみではなく、完全なアセンブリに基づいて行う必要があります。重量、取り付け力、材料の適合性、腐食挙動、外観、自動化、ライフサイクル要件はすべて、最終的な選択に影響を与える可能性があります。
よくある質問
アルミ半中空リベットは半筒リベットと同じですか？
はい。アルミニウム製の半中空リベットは、一般に半管状リベット、半管状リベット、または中空端リベットと呼ばれます。これらの用語は一般に、取り付け中に拡張する部分的に中空の尾部を備えたリベットを指します。
なぜアルミ半中空リベットが軽量製品に適しているのですか？
アルミニウムはスチールよりも密度がはるかに低いため、メーカーはファスナーの重量を軽減できます。また、半中空構造により、取り付け時の材料の変形が軽減され、セット力の低減にも役立ちます。
1100、5052、または 5056 アルミニウムを選択する必要がありますか?
軽量性と延性が主な要件である場合は、1100 を選択してください。 5052 は、優れた耐食性を必要とする中負荷用途向けの多用途オプションです。 5056 は、より高強度の要件や要求の厳しい屋外または海洋環境に適しています。
アルミ半中空リベットをカスタマイズできますか?
はい。カスタマイズには、シャンクの直径、バレルの長さ、ヘッドの形状、アルミニウムのグレード、表面仕上げ、その他の寸法要件が含まれます。通常、技術図面またはサンプルは、仕様と工具要件を確認するための最良の出発点です。
これらのリベットは自動組立に適していますか?
はい。再現可能な形状と低力設定特性により、特に一貫した取り付けが重要な大量生産における自動または半自動のリベット締めプロセスに適しています。
結論
アルミニウム製の半中空リベットは、軽量構造、耐食性、非磁性性能、効率的な低力取り付けの実用的な組み合わせを提供します。適切なアルミニウム合金、ヘッドのスタイル、寸法、表面処理を選択することで、メーカーは製品の性能と生産効率の両方をサポートする永久ジョイントを開発できます。
電子機器、ドローン、スポーツ用品、軽量筐体、その他の精密アセンブリ用のアルミニウム リベットを評価している場合、経験豊富なメーカーと協力することで、材料の選択、カスタマイズ、サンプリング、品質管理を簡素化できます。仕様について話し合ったり、サンプルをリクエストしたり、またはお問い合わせお客様の生産要件に合わせてカスタマイズされたアルミニウム半中空リベット ソリューションを提供します。
