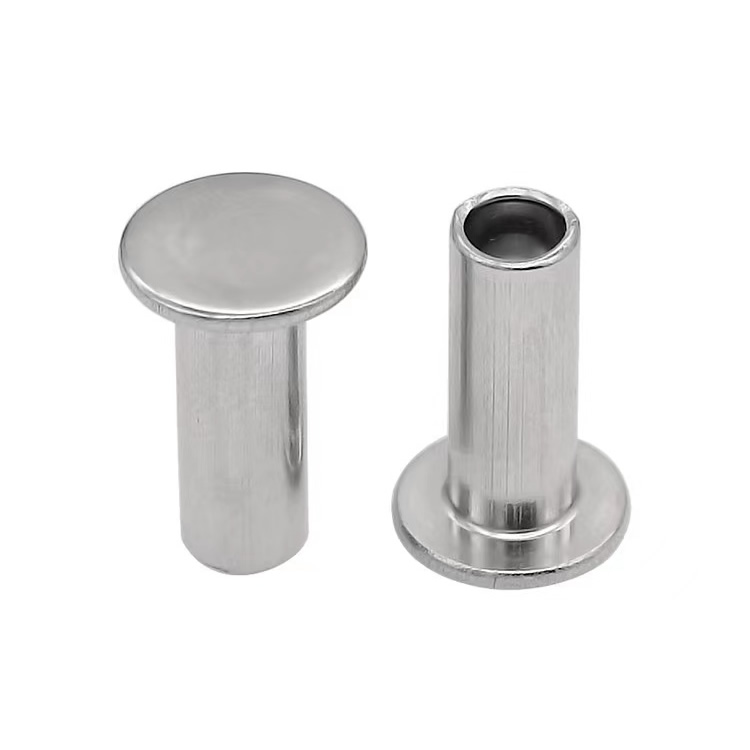

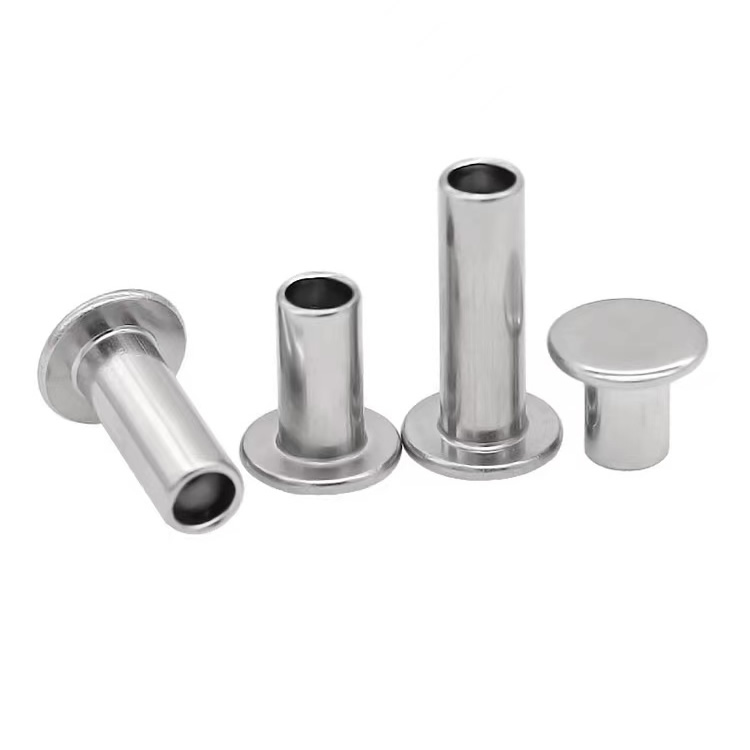

アルミ半中空リベット

アセンブリに半中空リベットを低力で取り付ける必要があるが、コストよりも重量が重要な場合は、アルミニウムが答えです。鋼鉄の約3分の1の重量で、アルミ半中空リベット半中空リベットファミリーの中で最も軽量なオプションです。これらは非磁性であり、耐食性があり、強度要件に合わせて複数の合金が用意されています。

グラム単位が重要で、永久的な低力の留め具が必要な場合は、アルミニウムの半中空リベットが合理的な選択です。

アルミニウム vs スチール vs 真鍮 – アルミニウムが勝つところ

こんなときはアルミを選んでください: 軽量化は重要です。アセンブリは非磁性である必要があります。メッキなしでも耐食性が必要です。用途は、ドローン、航空宇宙、携帯機器、スポーツ用品、電子機器などです。

1100 vs. 5052 vs. 5056 – どの合金が必要ですか?

1100を選択してくださいトリム、エンクロージャ、装飾アセンブリなど、重量が重要で強度要件が低い非構造用途に適しています。

5052を選択してください適度な強度と耐食性が必要な汎用軽量アセンブリ向け。

5056を選択してください高強度要件、海洋環境、軽量ファスナーに最大の強度が必要な用途に最適です。

半中空リベット vs. 中実リベット – すべてを変える中空

半中空設計により、テール部分の使用する材料が少なくなり、取り付け時に中空部分の薄壁のみが外側に回転するため、セット力が軽減されます。中空の端部のみが拡張するため、半中空リベットはピボット ポイントとしてよく使用されます。

利用可能な仕上げ

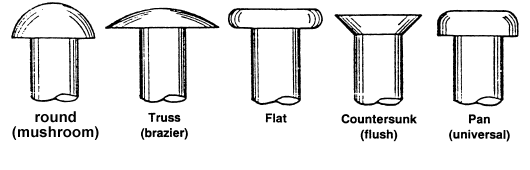

ヘッドスタイル – 当社が提供するもの

アルミニウム半中空リベットは、6 種類のヘッド スタイルでご利用いただけます。

実際のアプリケーションの 1 つ – ポータブル電子機器の筐体

ポータブル電子機器のメーカーは、アルミニウム製の筐体を組み立てるための軽量の非磁性ファスナーを必要としていました。以前のスチール製ネジは不必要な重量を追加し、磁気を帯びていたため、敏感な内部コンポーネントに干渉していました。固体アルミニウムのリベットは非磁性の特性を備えていましたが、薄いエンクロージャの壁を歪ませる高い取り付け力が必要でした。

5052 アルミニウム製半中空リベット - シャンク 3.0 mm、丸頭 5.5 mm、バレル長 6.0 mm、透明陽極酸化仕上げを提供しました。アルミニウム製リベットにより、スチールに比べてファスナーの重量が 65% 削減されました。非磁性アルミニウムは内部電子機器への干渉を引き起こしませんでした。浅いキャビティにより、セッティング力が 60% 以上削減され、薄いエンクロージャーの壁に歪みが生じません。陽極酸化仕上げにより腐食から保護されます。お客様は、500 個のエンクロージャーにわたって 1,000 個のリベットをテストしました。 10,000 回の組み立てサイクル後でも、故障はゼロです。彼らは現在、当社の半中空リベットを年間 200,000 個のバッチで注文しています。

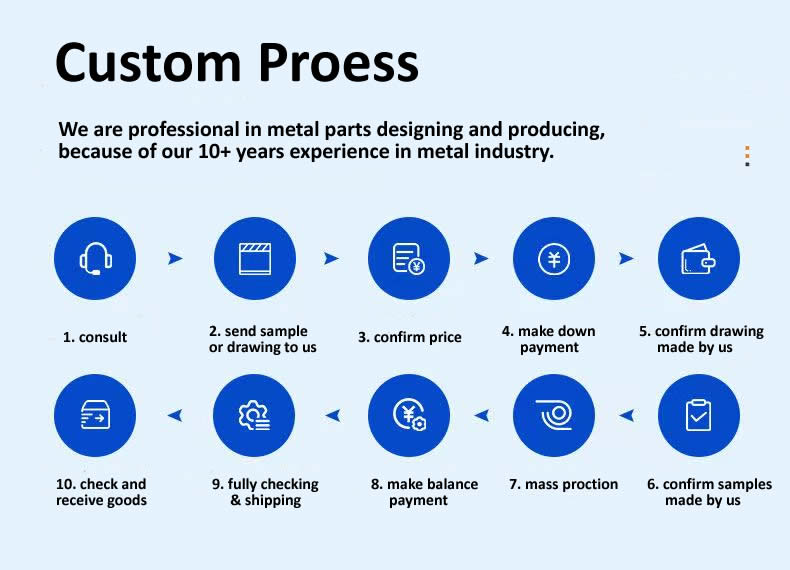

製造工程 – 生産フロー図

サンプルリードタイム:標準は 5 ～ 7 日。カスタム ツール: 15 ～ 20 日。

当社の検査装置 – 品質の検証方法

当社は、出荷前にアルミニウム半中空リベットのすべてのバッチを検査するために、あらゆる種類の校正済み検査装置を維持しています。

• レーザーマイクロメーター – シャンク径と肉厚を±0.02mmの精度で非接触で高速測定します。
• 光学コンパレータ (プロファイル プロジェクター) – ヘッドのプロファイル、フランジの直径、および全体の形状を視覚的に検査します。
• 2.5D 画像測定システム – 内径、フランジ同心度、バレル長の自動測定。
• 分光計 – 1100、5052、または 5056 グレードの材料組成の検証。
• ロックウェル硬度計 – 原材料および完成品の硬度を検証します。
• 塩水噴霧試験室 – 必要に応じて ASTM B117 に準拠した耐食性試験。

すべての機器は、認定された第三者研究所によって毎年校正されます。検査記録は 5 年間保存され、すべての出荷に同梱されます。

お客様の声 - 本当のフィードバック

私たちはお客様に私たちを代弁してもらいます。上の画像は、電子機器メーカーからドローン製造業者、スポーツ用品ブランドまで、生産ラインで当社のアルミニウム製半中空リベットを使用したメーカーからの実際のフィードバックを示しています。

彼らは同じ理由で私たちに戻ってきます。

• 最軽量– 重量は鋼鉄の 3 分の 1、追加質量は最小限
• 非磁性– 敏感な電子機器への干渉ゼロ
• 低荷重設定– ソリッドリベットよりも 70% 少ない力で、薄い材料を保護します
• 安定した品質– すべてのバッチが寸法および性能要件を満たしています
• 確実な配送– サンプルは 5 ～ 7 日で発送され、生産は計画通りに行われます

よくある 3 つの質問

Q: 「アルミ半中空リベットとアルミ半管リベットは同じものですか?」

A: はい、同じ製品です。お客様によっては、半中空リベットと呼ばれたり、半管状リベットまたは半管状リベットと呼ばれたりする場合があります。名前は異なりますが、信頼性の高い同じファスナーです。当社は同じ製品を複数の名前で製造しているため、どの用語を使用しても当社を見つけることができます。

Q: 「量産注文する前にサンプルを入手できますか?」

A: はい – すべての製品のサンプルを提供しています。既存の標準仕様の場合、サンプルは無料で提供されます。お客様のご負担は送料のみです。カスタム サイズまたはカスタム ツールの場合、サンプルの入手可能性とリードタイムは特定の要件によって異なります。図面または仕様を当社の営業チームにご連絡ください。サンプルのコストと納期についてアドバイスさせていただきます。

Q: 「1100、5052、5056 アルミニウムの違いは何ですか?どれを選択すればよいですか?」

A: 違いは合金組成とそれによる強度です。 1100 は純粋なアルミニウムであり、最も柔らかく、最も延性があります。強度が重要ではない非構造用、装飾用、軽量のエンクロージャ用途に使用します。 5052 は、優れた強度と耐食性を備えた汎用合金で、ほとんどの用途に適しています。 5056 にはマグネシウムが多く含まれているため、最高の引張強度 (280 ～ 350 MPa) と優れた耐食性が得られ、海洋および高応力用途に最適です。上記の電子機器エンクロージャーのケースでは、ポータブル デバイスのハウジングとして強度、耐食性、軽量のバランスが適切であるため、お客様は 5052 を選択しました。
