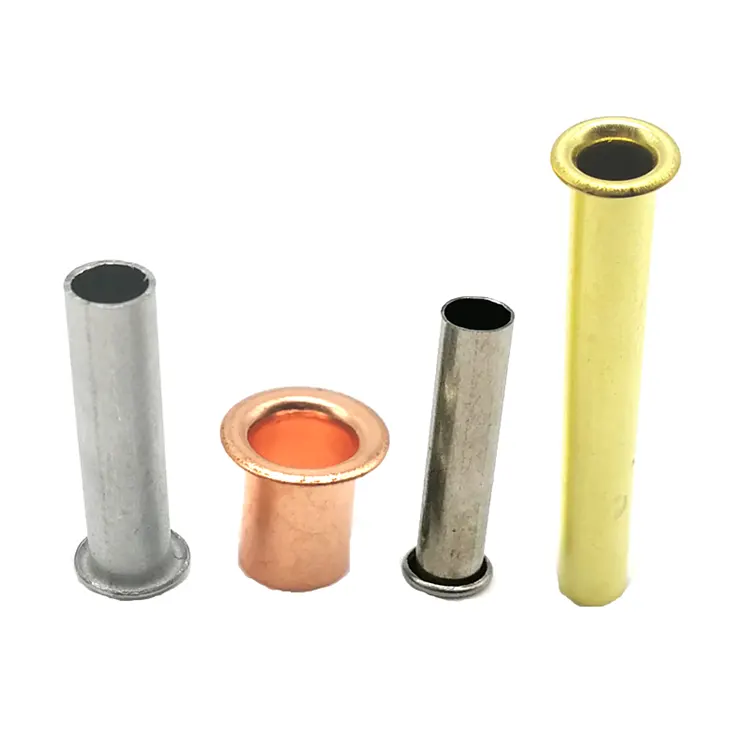

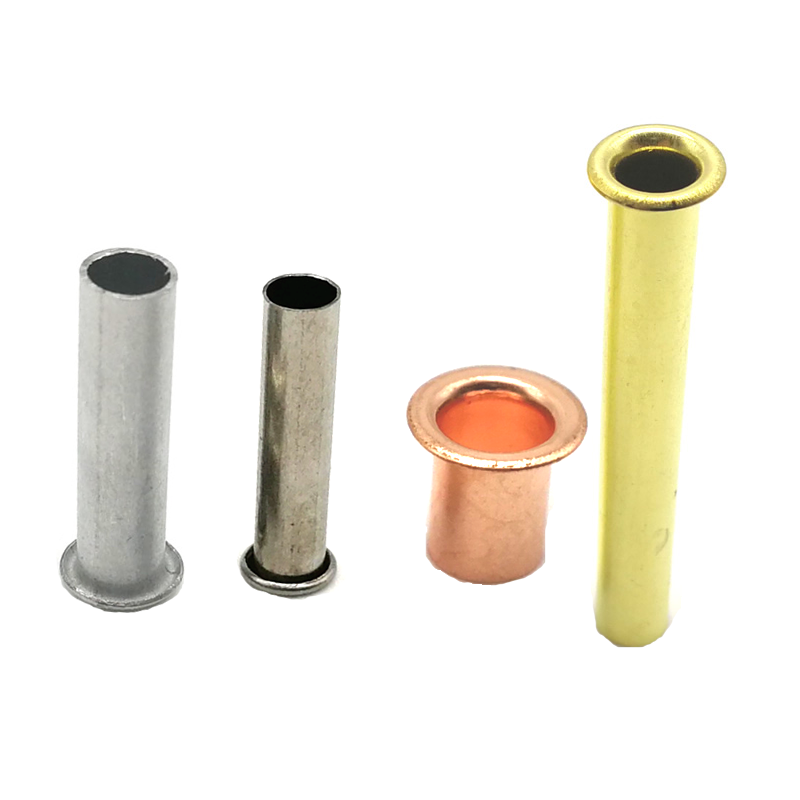

チューブラーリベット

管状リベット完全に中空のファスナーです。とは異なり半管状リベット部分的に空洞があるものは、バレルの全長にわたって中空のシャフトが通っています。これらは金属チューブストックから作られています。チューブは所定の長さに切断され、ヘッダープレスを使用して一方の端にヘッドが形成されます。中空壁は、取り付け中に非常に小さな力 (通常、中実リベットに必要な力の 15 ～ 20%) で外側に広がります。

軟質素材用のファスナーです。革、布地、キャンバス、ゴム、薄いプラスチック – 固体リベットの力で亀裂が入ったり、圧縮されたりする可能性のある素材。

チューブラー vs. セミチューブラー vs. ソリッド – 中空シャフトが勝つところ

ヘッドスタイル – 当社が提供するもの

管状リベットは管素材から作られるため、ヘッド スタイルのオプションは 3 つに制限されます。

私たちが提供できる素材

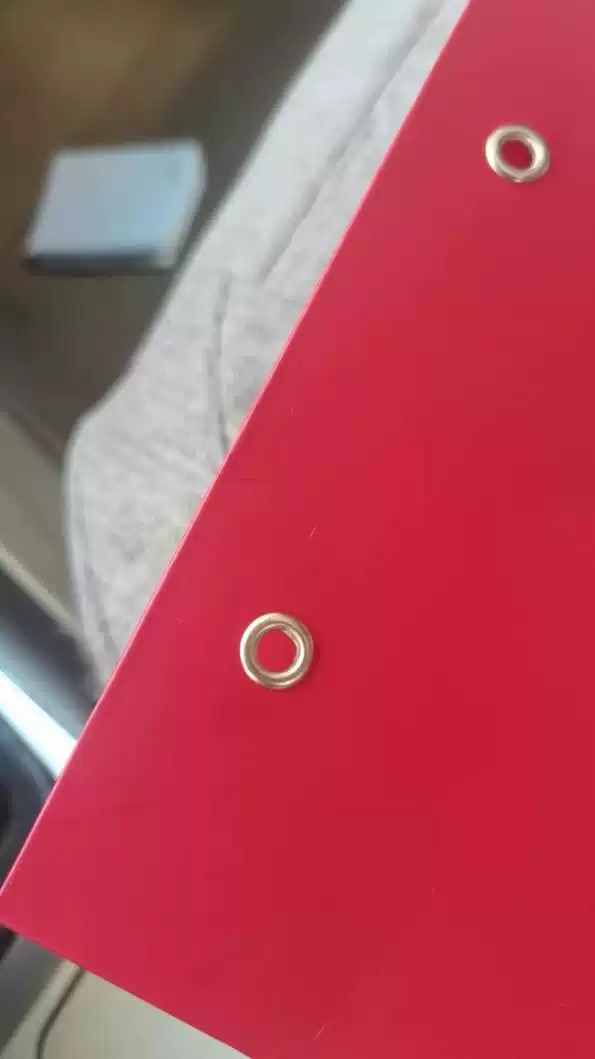

実際の用途の 1 つ – 布製ターポリンの補強

大型トラックの防水シートのメーカーは、タイダウン ポイントとエッジのグロメットを補強する必要がありました。生地は厚い PVC コーティングされたポリエステルでした。中実のリベットでは素材が引き裂かれ、半管状のリベットでは生地が歪みなく処理できる以上に大きな力が必要でした。

当社は、シャンク6.0mm、丸頭11.0mm、バレル長10.0mm、プレーン仕上げの真鍮管状リベットを提供しました。完全に中空のシャフトは、最小限の力で外側に広がりました。破れや歪みはありませんでした。真鍮は屋外での使用に耐える耐食性を備えています。お客様は、100 枚の防水シートにわたって 500 個のリベットをテストしました。 10,000 回のプル サイクル後、障害はゼロになりました。彼らは現在、年間 200,000 個のバッチで当社のリベットを注文しています。

製造方法 – チューブの切断 + ヘッダー加工

管状リベットはワイヤーではなく金属管素材から作られています。このプロセスは、中実または半管状リベットとは異なります。

1.チューブ在庫の調達– 当社は、炭素鋼、ステンレス鋼、真鍮、銅、アルミニウムなどの認定工場から認定された金属管（シームレスまたは溶接）を購入します。各バッチにはミルテスト証明書とヒート番号が付いています。

2.入荷検査– チューブストックの外径 (±0.02mm)、肉厚、材料組成がチェックされます。仕様外のチューブは拒否されます。

3. チューブの切断– チューブは高速切断装置を使用して正確なブランク長さに切断されます。各ブランクは 1 つのリベットになります。

4. 見出し– 切断されたチューブブランクはヘッダープレスに配置されます。超硬ダイは、一方の端にヘッド (丸、平、皿頭) を形成します。中空のチューブは尾端で開いたままになります。

5. トリミング– ヘッドエッジ周囲のバリが除去されます。

6. タンブリング– 微細なバリが除去されます。

7. メッキまたはコーティング– 亜鉛、ニッケル、ラッカー、不動態化、またはその他の仕上げが指定どおりに適用されます。

8. 最終検査– 重要な寸法を 100% 光学的に選別します。 AQL サンプルは手動で検証されました。寸法レポートと適合証明書は出荷ごとに発行されます。

リードタイム：標準は 5 ～ 10 日。カスタム ツール: 15 ～ 20 日。

社内検査設備

当社は、管状リベットのすべてのバッチを検査するために、校正済みの検査装置のフルセットを維持しています。

レーザーマイクロメーター– シャンク径測定（±0.02mm）

光コンパレータ– ヘッドの直径、高さ、輪郭の検査

2.5D画像測定システム– 肉厚と同心度の検証

ロックウェル硬さ試験機– 原材料の硬度検証

分光計– 材料組成の検証

塩水噴霧試験室– 必要に応じて耐食性試験 (ASTM B117)

XRF厚さ計– めっき厚さの検証

すべての機器は、認定されたサードパーティ研究所によって毎年校正されます。検査記録は5年間保存されます。

使用される場所

防水シートとキャンバス– タイダウンポイント、エッジ補強、グロメット

革製品– ベルト穴、バッグの金具、馬具

衣服– デニム、ワークウェア、アウトドア用品

家具– 室内装飾品、布地の付属品

海洋– キャンバスカバー、帆の付属品、ボートの内装

スポーツ用品– バックパック、キャンプ用品、安全ハーネス

自動車– ソフトトリム、ファブリックパネル、インテリアアセンブリ

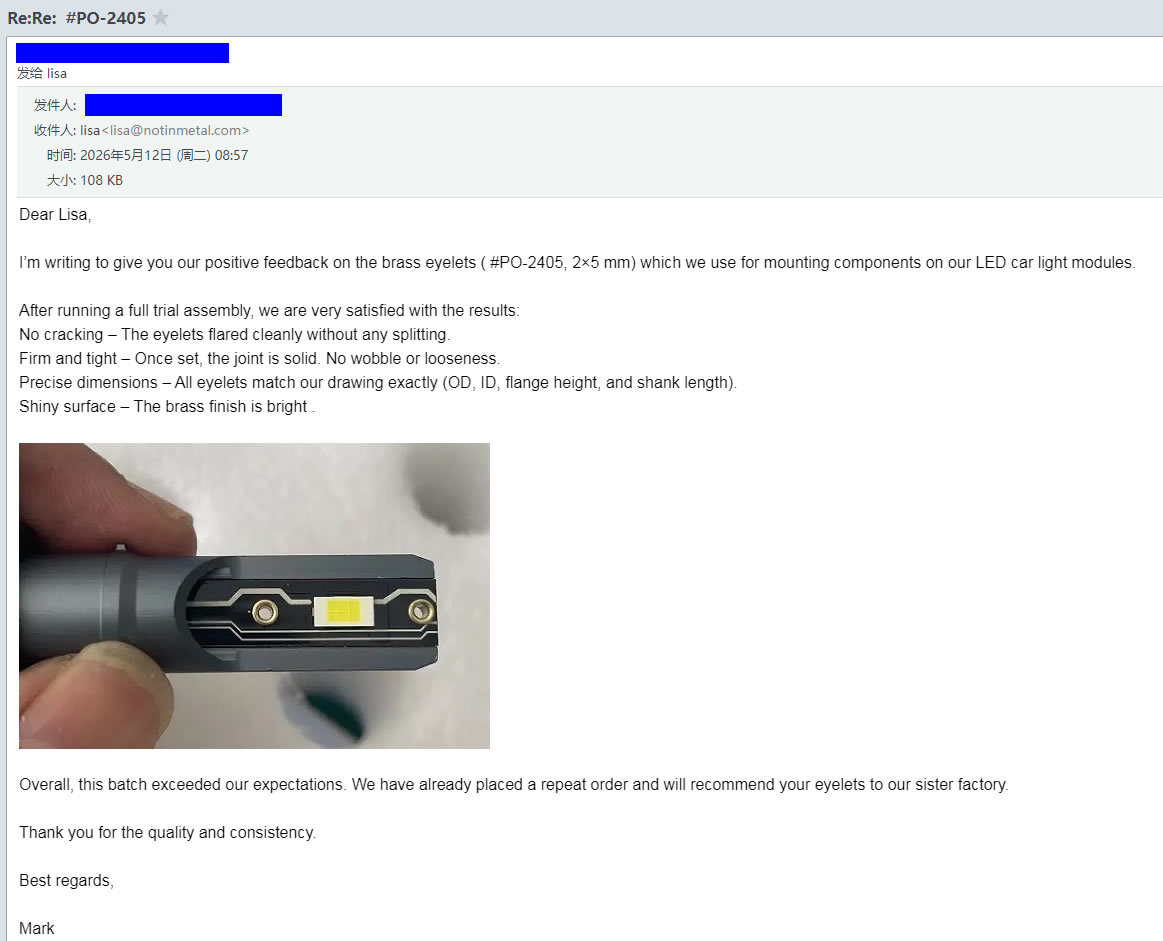

お客様の声 - 本当のフィードバック

よくある 3 つの質問

Q: 「チューブラーリベットとセミチューブラーリベットの違いは何ですか?」

A: 管状リベットは完全に中空であり、バレル全体が薄い壁であり、取り付け中に外側に広がります。半管状リベットは、壁が厚く、浅いキャビティ (バレル長の 45 ～ 55%) を備えています。管状リベットは、設定に必要な力が最も少なく (固体の 15 ～ 20%)、布地、革、キャンバスなどの柔らかい素材に最適です。半管状リベットはより高い強度 (ソリッドの 80 ～ 90%) を提供し、強度と低い取り付け力のバランスが必要な汎用用途に適しています。

Q: 「構造用途に使用できますか?」

A: 管状リベットは構造用途向けに設計されていません。壁が薄いため、半管状リベットや中実リベットほどのせん断強度や引張強度は得られません。柔らかい素材、布地、革、軽量のアセンブリにはチューブラーを選択してください。中荷重アセンブリにはセミチューブラーを選択してください。最大の強度が必要な構造的耐荷重接合部にはソリッドを選択してください。

Q: 「管状リベットの正しいバレル長を選択するにはどうすればよいですか?」

A: 材料スタックの総厚よりも約 2.0 ～ 2.5 mm 長いバレルの長さを選択してください。管状リベットの壁が薄いため、しわが寄らずに均等に広がるにはより長い長さが必要です。たとえば、厚さ 3 mm の生地を補強する場合は、バレルの長さ 5.0 ～ 5.5 mm を選択します。材料スタックの厚さをお送りください。正確な長さを推奨します。
