エンジニアはなぜ導電性、熱管理、そして緑青を維持するために銅製の管状リベットを選択するのでしょうか?

銅は、業界で知られている最も古いファスナー材料の 1 つです。しかし、銅と完全なチューブ状の形状の組み合わせは驚くほどモダンです。 Nuote Metals では、銅管状リベット機械的な接合以上のものを必要とする顧客にとっては、電気的導通、熱放散、または美しく経年変化する表面が必要です。このガイドでは、完全に中空で軽量、低力の設定であるチューブ状構成のみに焦点を当てています。

銅管リベットの違いは何ですか?

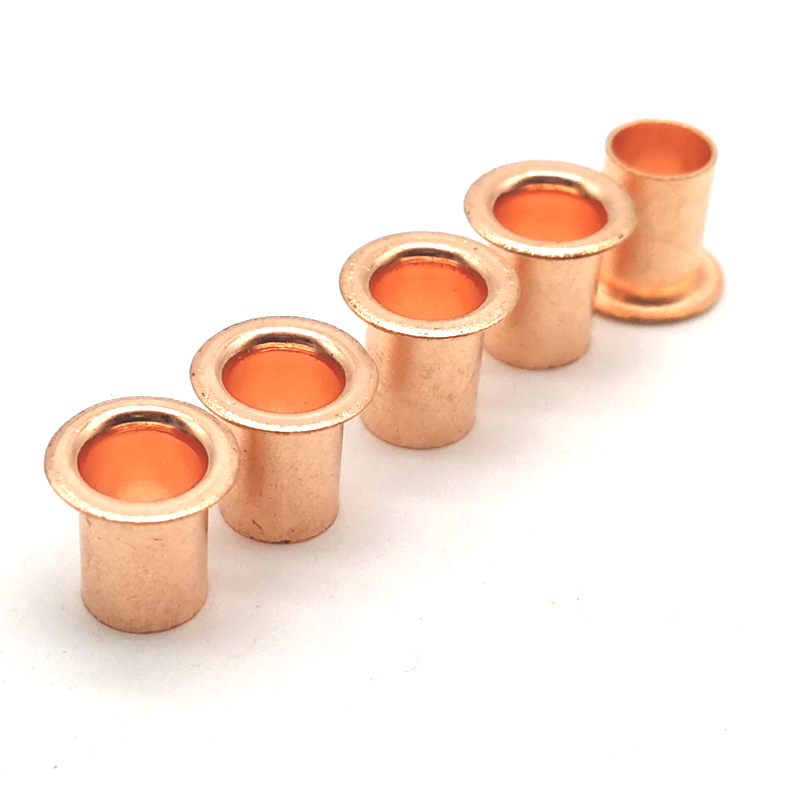

A 銅管状リベットは、あらかじめ成形された頭部と尾部から頭部まで中空のシャンクを備えた永久的な留め具です。壁の厚さは通常、直径に応じて 0.20 mm ～ 0.45 mm の範囲です。取り付け中、薄い銅の壁は非常に低い力で外側に回転し、きれいで均一なカールを作り出します。

銅をアルミニウム、鋼、真鍮とは区別する 3 つの特性:

電気伝導率:100% IACS (国際焼きなまし銅規格)。他の一般的な留め具金属はこれに匹敵しません。

熱伝導率:401 W/m・K – ヒートシンクおよび冷却アセンブリに最適です。

自然耐食性:屋外雰囲気中で保護用の緑色緑青（塩基性炭酸銅）を形成します。

これらの特性を管状の形状と組み合わせると、電流を流し、熱を伝え、軽い圧力で硬化し、重量をほとんど加えないファスナーが得られます。

銅管と他の材料 – 実際の比較

以下の表の場所銅管状リベットアルミニウムと真鍮の管状リベットと並んで、すべて完全に中空で同じ直径です。

私たちの観察:純粋な電気的または熱的な用途では、銅は比類のないものです。海水浸漬の場合は、316 ステンレス鋼チューブラーの方が適しています。屋内での装飾的な金色の場合は、真鍮の方が安価です。導電性や緑青が重要な場合は銅を選択してください。

銅管リベットが優れている 4 つの実際の用途

バスバーと接地接続

配電パネルには、恒久的な低抵抗ジョイントが必要です。時間が経つとボルトが緩んでしまいます。純銅製リベットは機能しますが、高い取り付け力が必要です。 Nuote Metals は、開閉装置メーカーに C11000 銅管状リベットを供給しました。管状の形状によりセット力が 40% 軽減され、中空の中心により完全なロール形成を視覚的に検査できるようになりました。 1,000 回の熱サイクル後に測定された接触抵抗は 0.1 mΩ 未満でした。

LEDヒートシンクアタッチメント

熱管理は高出力 LED にとって重要です。自動車照明メーカーは、アルミニウム リベットを使用してフィン付きヒートシンクを LED ボードに取り付けました。アルミニウムの熱伝導率 (237 W/m・K) は許容範囲内でしたが、彼らはより良い熱伝導率を求めていました。銅製の管状リベットに切り替えると、熱経路効率が 70% 近く向上しました。セット力が低いことにより、セラミック LED 基板の亀裂も防止されました。

伝統的な屋根と水切り

歴史的な建物の修復には、既存の銅屋根に適合する留め具が必要でした。ステンレス鋼は視覚的に間違っていました。純銅製リベットは本物でしたが、取り付けるのに時間がかかりました。請負業者は、Nuote Metals の銅管状リベットを使用しました。これは、同じ材料、同じ緑青の開発ですが、50% 早く硬化されます。 3 年後、リベットは元の固体リベットと見分けがつきません。

抗菌タッチ表面

銅の天然の抗菌特性 (EPA および ISO 22196 に従ってテスト済み) は、接触頻度の高い製品にとって価値があります。公共手すりのメーカーは、装飾的かつ機能的な要素として銅製の管状リベットを埋め込みました。リベットは 2 時間以内に 99.9% 以上の細菌を殺します。管状の形状により薄型化が可能となり、手すりの滑らかな表面を妨げませんでした。

技術パラメータ – 当社の工場基準

Nuote Metals は、C11000 (ETP 銅) および C12200 (リン脱酸銅) から銅管状リベットを製造しています。以下の表は当社の標準寸法範囲を示しています。

直径が 2 mm 未満の場合、チューブ状の成形が困難になります。非常に小さいサイズには、半管状の銅リベットをお勧めします。

利用可能な仕上げ:

天然（成形されたまま）– 明るい赤オレンジ色、屋外では緑青になります

漆塗り– クリアコーティングにより変色を防止（屋内使用）

錫メッキ– はんだ付け可能、表面の酸化を防止

アンティーク/酸化– ビンテージ感を演出するダークブラウンのプレパティナ

すべての仕上げはRoHSに準拠しています。

設置 - 銅の独特の動作

銅は柔らかく延性があるため、セッティングが簡単ですが、跡がつきやすいのも特徴です。

推奨設定力

3 mm シャンク、1.5 ～ 2.5 mm の材料スタックの場合: 400 ～ 700 N。空圧プレスまたはサーボ プレスを使用します。小さな音量の場合はハンドプレスが効果的です。

穴の準備

穴径＝シャンク外径＋0.05～0.10mm。バリ取りは重要です。鋭いバリがあると、薄い銅の壁が割れてしまいます。

ツーリング

研磨され硬化されたスチールアンビルを使用してください。粗いまたは汚れた工具を使用すると、柔らかい銅の表面に永久的な跡が残ります。浅く凹んだアンビルがきれいで均一なカールを生み出します。

よくある間違い

【銅管リベット】FAQ

Q1: 銅製管状リベットは屋外で使用できますか?緑色になるでしょうか？

A: はい。緑色の緑青は特徴であり、欠陥ではありません。空気や湿気にさらされた銅は、最初に茶色の酸化物 (赤銅鉱) を形成し、次に数年かけて緑色の炭酸塩 (塩基性炭酸銅) を形成します。この緑青は安定しており、多孔質ではないため、さらなる腐食を防ぎます。屋根、水切り、園芸製品などの屋外用途には、緑青が望ましいです。明るい銅色を維持したい場合は、ラッカー仕上げの銅製管状リベットを指定してください。ただし、ラッカーは屋外では最終的に摩耗します。 Nuote Metals は、長期的な耐食性が必要な屋外用途には天然 (ラッカー塗装されていない) 銅を推奨します。

Q2: 管状リベット用の銅 C11000 と C12200 の違いは何ですか?

A: C11000 (電解タフピッチ) は、標準的な高導電性銅 – 100% IACS です。柔らかく、設定が簡単で、ほとんどの電気および装飾用途に適しています。 C12200 (リン脱酸) には、脱酸素剤として少量のリン (0.015 ～ 0.040%) が含まれています。導電率はわずかに低くなりますが (85 ～ 90% IACS)、溶接性と水素脆化に対する耐性が優れています。また、特定の水条件下では腐食に対する耐性も高くなります。当社の推奨事項: 一般的な電気および装飾用途には、C11000 を使用してください。配管、水との接触、またはリベット付近の溶接やろう付けを伴う用途には、C12200 を使用してください。

Q3: 銅管状リベットの正しい長さはどのように計算すればよいですか?

A: 銅は柔らかく転がりやすいため、鋼よりも突起物が少なくて済みます。次の式を使用します: バレル長 = 材料スタックの厚さ + (0.4 ～ 0.7) × シャンク直径。例: 総スタック 2.0 mm、シャンク径 3.0 mm。範囲の中央である 0.55 × 3.0 = 1.65 mm を使用します。全長 = 2.0 + 1.65 = 3.65 mm。最も近い標準長さ (例: 3.8 mm または 4.0 mm) に切り上げます。非常に柔らかい素材 (薄い布地、ゴム) の場合は、0.4 × d を使用します。より硬いスタック (革、硬質プラスチック) の場合は、0.7 × d を使用します。 Nuote Metals は、テスト用に隣接する 2 つの長さのリベットのサンプルを無料でお送りします。スタックの厚さを教えてください。

品質と透明性

Nuote Metals は ISO 9001:2015 に基づいて運営されています。各バッチの銅管状リベット原材料証明書（熱番号）、製造プレスログ、最終検査報告書まで追跡可能です。 ISO 2859 に従って AQL サンプリングを実行します (クリティカル ディメンションは 1.0、メジャー ディメンションは 2.5)。 RoHS 宣言は追加料金なしで含まれています。

当社の顧客ポリシー:

• 無料サンプル (在庫サイズ) – 宅配便のみお支払いください
• カスタムの長さとフランジ形状 - 工具は 10 日で準備完了
• 標準サイズのMOQ 20,000個。初回注文の場合は安くなります
• リードタイム: 在庫に 3 ～ 5 日。カスタム 15 ～ 20 日

ご提供させていただきました銅管状リベット配電、照明、遺産建設、医療機器業界など、30 か国以上の顧客に提供されています。
