DIN 7340 管状リベットは、軽量アセンブリのニーズを満たす精密なソリューションですか?

ドイツ人エンジニアが手を伸ばすと、管状リベットおそらく、DIN 7340 が指定されていると思われます。この規格は、数十年にわたってヨーロッパにおける精密中空リベット製造の根幹となってきました。 Nuote Metals では、DIN 7340 リベット正確な寸法、一貫した肉厚、信頼性の高い性能を求めるお客様向け。

このガイドでは、DIN 7340 が実際に何を指定しているのか、DIN 7340 の指定を読み取る方法、およびこれらのリベットが一般的な代替品よりも優れている点について説明します。

DIN 7340 とは正確には何ですか?

DIN 7340 は、シームレス引抜き管から切断された管状リベットを規定するドイツの工業規格です。この規格は 1 mm ～ 10 mm の呼び径をカバーし、フォーム A (平頭/なべ頭) とフォーム B (ローレット丸頭) の 2 つのヘッド形状を定義しています。現在のバージョンは DIN 7340:2011-03 です。

DIN 7340 管状リベットと他の中空リベットの主な違いは製造プロセスです。深絞り加工による中空リベット（カップ状の形状）とは異なり、DIN 7340 リベット継ぎ目のない引き抜き精密チューブから作られています。これにより、内径と外径の両方が完全な円筒形になり、壁の厚さが均一になります。

DIN 7340 指定の見方

この標準では、明確な命名規則が指定されています。すべてのパラメータは部品番号に含まれています。

RNA 3 x 0.3 x 20 DIN 7340 Cu

この命名システムは、曖昧さがないことを意味します。ドイツのバイヤーと中国のメーカーは、まったく同じリベットを参照しています。

DIN 7340 管状リベットの一般的な用途

なぜならDIN 7340 リベット一貫した肉厚の精密チューブから製造されており、きれいな内部ボアが重要な用途に最適です。

電気フィードスルーおよび PCB アセンブリ

DIN 7340 管状リベットの中心は中空なので、ワイヤーを通すことができます。これは、スペースが限られている PCB 接地点、端子接続、電気フィードスルー用途に役立ちます。錫メッキ真鍮 DIN 7340 リベットは、はんだ付け可能な接続に特に一般的です。

革製品、バッグ、履物

ファッション業界と皮革業界は、ベルトの穴、バッグの補強、靴のアイレット、ストラップの取り付けに DIN 7340 リベットに大きく依存しています。管状リベットに必要な取り付け力が低いため、革や布地などの柔らかい素材への損傷を防ぎます。

自動車および航空宇宙部品

DIN 7340 リベットは、軽量化と耐食性が優先される自動車内装、HVAC ダクト アセンブリ、照明器具、および非構造航空宇宙用途で使用されます。

産業および機械用途

はしごの横木、電子機器の筐体、熱交換器のフィン、家具のフレームなどはすべて、DIN 7340 管状リベットが費用対効果の高い永久接合を提供する例です。

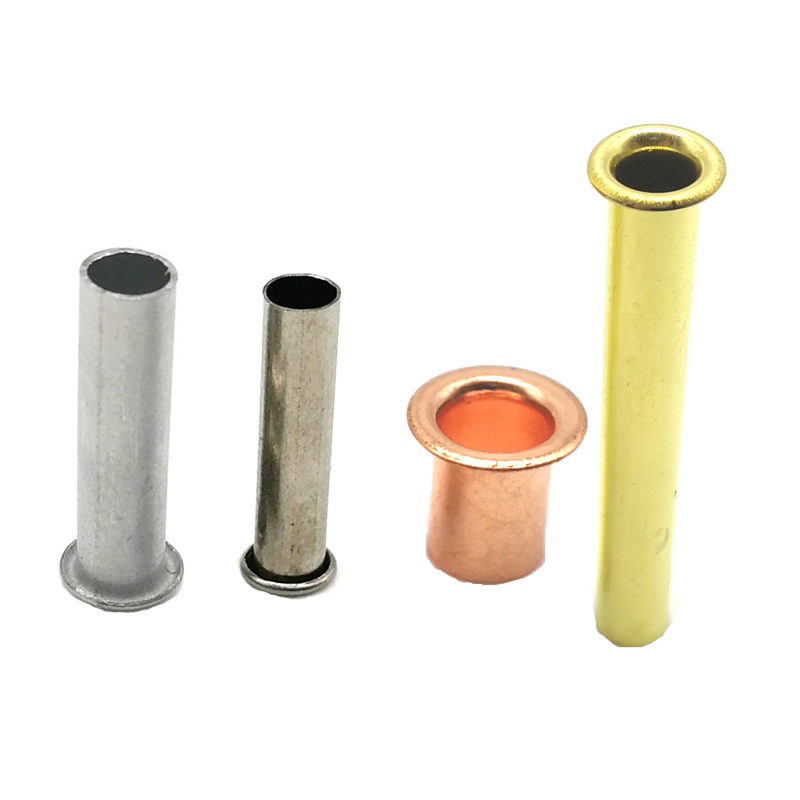

材料のオプションと選択

DIN 7340 では、複数のベース材料を使用できます。以下の表は、一般的なオプションとその最適な用途をまとめたものです。

絞り加工されたチューブから作られた DIN 7340 準拠のリベットには、深絞り加工された中空リベットに比べて利点があります。円筒形状により均一な肉厚が確保され、取り付け時のロール形成が予測可能になります。

寸法仕様 – フォーム A とフォーム B

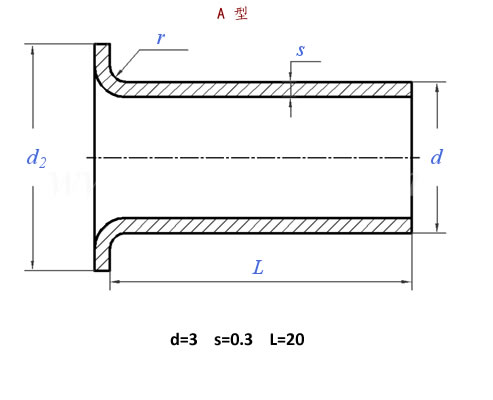

フォームA（平型・なべ頭）

Form A は低背のフラットヘッドが特徴です。これは、フラッシュまたは薄型仕上げが許容される汎用締結の最も一般的な構成です。

フォーム A (平頭) の寸法例:

フォーム A の公差は通常、シャンク直径については ±0.05 mm、ヘッド直径については ±0.10 mm に従います。

フォームB（ローレット丸/転造ヘッド）

Form B は丸みを帯びたヘッド形状が特徴です。ロールエッジは仕上げられた外観を提供し、目に見える用途や、より装飾的な仕上げが必要な場合によく選択されます。

たとえば、Würth のカタログ リストには、亜鉛メッキを施した Form B スチール リベットが示されています。d1 = 8 mm、ヘッド直径 = 12 mm、ヘッド高さ = 1.4 mm、長さ = 8 mm、重量 = 1.500 g。

メーカーによって異なりますが、フォーム B には、特定の用途でグリップを向上させるためにヘッドにローレット加工が含まれる場合もあります。

取り付け – DIN 7340 リベットに適したもの

管状リベットを正しく取り付けるには、穴のサイズ、リベットの長さ、工具の 3 つの変数に注意する必要があります。

穴のサイズ

穴のサイズは正しくなければなりません。外径（d1）のクリアランスは+0.10mm以内を推奨します。穴が大きすぎると、ヘッドが形成される前にチューブが内部で座屈してしまいます。穴がきつすぎると、薄い壁が割れる可能性があります。

リベットの長さの計算

標準のロールオーバー クリンチの場合、必要なリベットの長さは次のとおりです。

素材の総厚み＋（0.5～0.7）×d1

例: 総厚さ 2.0 mm の 2 枚のシートを直径 3 mm のリベットで接合する場合:

長さ = 2.0 + (0.6 × 3.0) = 3.8 mm。

長すぎるとクリンチが乱雑で不安定になります。使用量が少なすぎると、カールが適切に形成されなくなります。

ツーリング

常に磨かれた硬化鋼のフレアパンチを使用してください。リベット打ち金型は、座屈を防ぐためにリベットシャフトを徐々に広げるように設計する必要があります。鋭いショルダーではなく、緩やかなフレアでダイを成形すると、均一な 360° ロールが生成されます。

品質と認証

DIN 7340 は、DIN Standards Committee Fasteners (FMV) によって維持されています。この規格は定期的に見直され、更新され、2011 年バージョンが現在のリリースとなります。

Nuote Metals のメーカーDIN 7340 リベット材質はスチール、ステンレススチール、銅、アルミニウム、真鍮で、仕上げはプレーン、ニッケルメッキ、錫メッキなどがあります。サイズはお客様の図面に合わせてオーダーメイドできます。同社は ISO 9001:2015 認証を取得し、出荷前に 100% の QC 検査を実施しています。在庫サイズの無料サンプルは、標準注文の場合 MOQ 20,000 個でご利用いただけます。

DIN 7340 準拠のリベットはシームレス絞り加工チューブから製造されており、深絞り加工の代替品と比較してより均一な肉厚を提供します。これは、ワイヤ通過のために内部ボアをきれいな状態に保つ必要がある用途や、均一なロール形成が重要な用途に関係します。

DIN 7340 リベット入門

現在指定している場合DIN 7340 リベットまたは、アセンブリ用に標準化された管状リベットへの切り替えを検討している場合、最も早い方法はサンプルをリクエストすることです。

材料スタックの合計厚さ、希望のシャンク直径 (d1)、および希望の材料を入力してください。 Nuote Metals は推奨される長さを計算し、テスト用のサンプルをお送りします。
