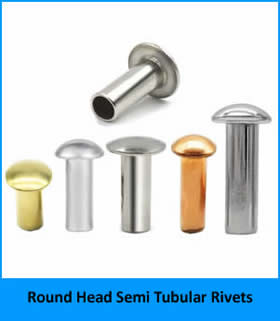

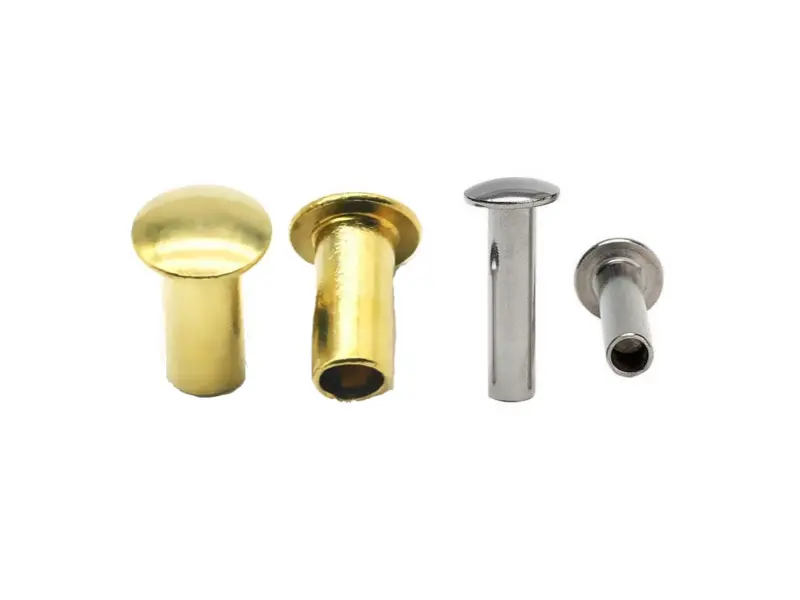

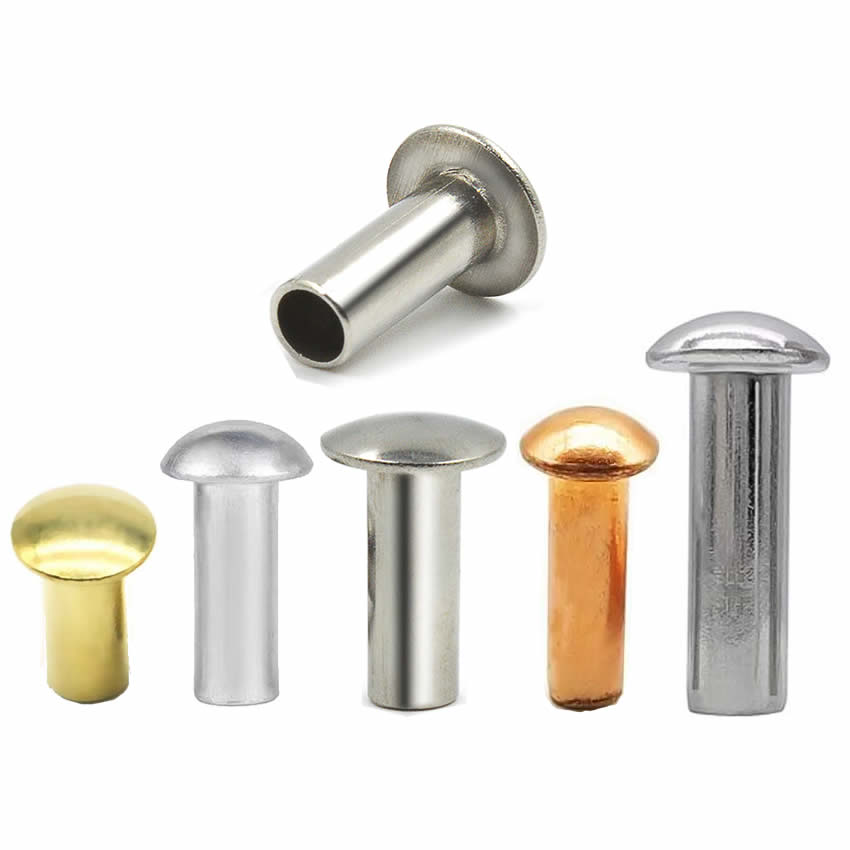

丸頭半中空リベット

丸頭は世界で最も認知されているリベット頭です。橋、ジーンズ、機械、荷物などでそれを見たことがあるでしょう。これは設計上の偶然ではありません。ドームは荷重を均等に分散し、衝撃に耐え、完成したように見えます。

丸頭半中空リベットそのクラシックな外観を維持し、テールに浅いキャビティを追加して、ソリッドリベットと比較して取り付け力を約 70% 軽減します。同じ見た目。同じ強さです。より速い設定。軽いプレス。

伝統的な外観、目に見えるアセンブリで機能し、大量生産ラインで素早く固定できるリベットが必要な場合は、丸頭半中空リベットがその答えです。

丸型ヘッドを選択する場合 – 簡単な決定ガイド

次の場合に丸型ヘッドを選択してください。リベットが見えるため、見た目が重要になります。ジョイントには最大のヘッド強度が必要です。クリアランスは制約ではありません。伝統的でプロフェッショナルな見た目のファスナーが必要です。

丸頭半中空 vs 中実 – 中空の利点

丸頭は半中空でも中実でも見た目は同じです。違いは目に見えない部分にあります。テールのキャビティにより、セッティングがより速く簡単になります。

材質と仕上げ - 当社が提供するもの

材質: 炭素鋼 (亜鉛メッキ)、ステンレス鋼 (304/316、不動態化)、真鍮 (C2680)、銅 (C11000)、アルミニウム (1100/5052/5056)

仕上げ: 亜鉛メッキ、ニッケルメッキ、不動態化、ラッカー塗装、黒染め、無地

実際の用途の 1 つ – 業務用オーブンのドア ヒンジ

業務用オーブンのメーカーは、ドア ヒンジ アセンブリ用の留め具を必要としていました。完成品にはヒンジが見えていました。デザインには、すっきりとプロフェッショナルに見えるクラシックな丸いヘッドが必要でした。以前のソリッド丸頭リベットは外観を提供しましたが、組立ラインの速度を低下させました。リベットあたり 3.5 トンの取り付け力が必要でした。

ステンレス鋼の丸頭半中空リベット - シャンク 4.0 mm、丸頭 7.0 mm、バレル長 8.0 mm、不動態化仕上げを提供しました。丸いヘッドはお客様のご希望のクラシカルな外観にマッチしました。半中空キャビティにより、設定力が 3.5 トンから 1.0 トンに削減され、組み立て速度が 40% 向上しました。ステンレス鋼は、高温多湿のオーブン環境に耐食性をもたらしました。お客様は 500 台のオーブンで 1,000 個のリベットをテストしました。 10,000 回の開閉サイクル後でも、緩みや故障はゼロです。彼らは現在、当社の半中空リベットを年間 200,000 個のバッチで注文しています。

当社の生産内部 – 45 台の機械、10 年以上の経験

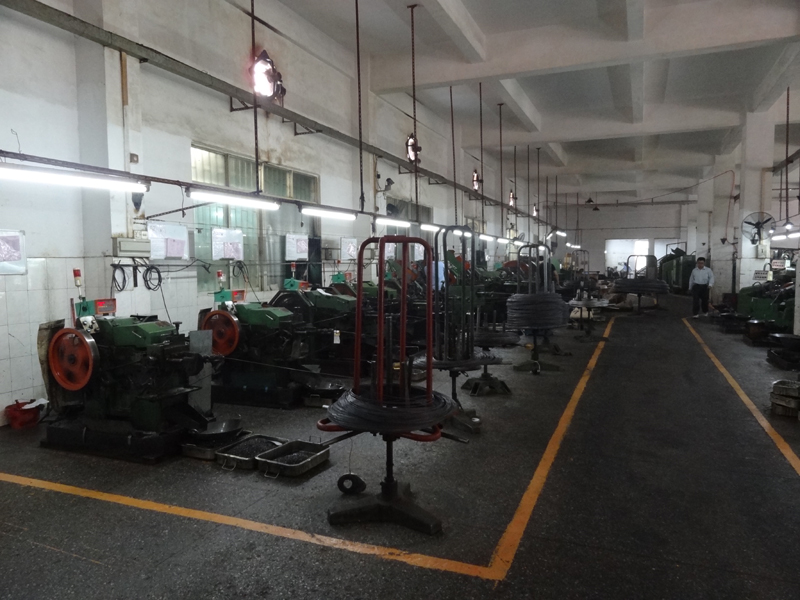

当社は、東莞の施設にある 45 台の冷間圧造機で丸頭半中空リベットを製造しています。直径0.8mmから10mmまでのリベットの製造が可能です。

私たちが生産するもの:大量注文向けの標準リベット、および非標準の頭部プロファイルまたは長さのカスタム リベット。

誰が作ったのか:当社の上級技術者は、平均 10 年以上の冷間圧造経験を持っています。

私たちがチェックする内容:キャビティの深さ、ヘッドの形状、シャンクの直径、硬度 – すべてのバッチ。

生産速度:標準直径で毎分最大 400 個。

世界中の顧客と協力する

当社は丸頭半中空リベットを北米、ヨーロッパ、アジアのメーカーに供給しています。当社のお客様は以下を構築します。

• 業務用電化製品 – オーブン、冷蔵庫、食器洗い機
• 家具 - 椅子、テーブル、ベッドフレーム、ヒンジアセンブリ
• ラゲッジおよびケース – ハンドルアタッチメント、コーナーブラケット、ヒンジピン
• 自動車内装 – トリムパネル、シートコンポーネント、パネルアセンブリ
• 産業用機器 – 機械ガード、制御パネル、構造接合部
• ハードウェア – ヒンジ、ブラケット、ハンドル、建築用ハードウェア

当社は、迅速なプロトタイピングから大量生産まで、小規模の組立工場と大規模な OEM の両方と提携しています。当社の強みは柔軟性です。カスタムサイズ、素早いサンプル、そしてどの量でも一貫した品質です。

よくある 2 つの質問

Q:「丸頭半中空リベットと楕円頭半中空リベットの違いは何ですか?どちらを選択すればよいですか?」

A: 丸いヘッドは、中心から端まで連続した曲線を持つ、高くて目立つドーム (ヘッド直径の 45 ～ 50%) を持っています。楕円形のヘッドはわずかに低く (ヘッド直径の約 40 ～ 45%)、より滑らかで細長いプロファイルを備えています。ヘッドの強度を最大限に高め、伝統的でクラシックな外観を実現するには、ラウンド ヘッドを選択してください。これは世界で最も有名なリベット ヘッドです。やや低く、より装飾的な外観を実現するには、楕円形のヘッドを選択してください。最も目立つアセンブリでは、丸頭が標準的な選択です。上記の業務用オーブンのケースでは、お客様はクラシックな外観と最大のヘッド強度を求めて丸型ヘッドを選択しました。

Q: 「丸頭半中空リベットはハンドツールで取り付けることができますか? それとも空圧プレスが必要ですか?」

A: どちらも機能しますが、どちらを選択するかは音量によって異なります。少量（500 リベット未満）の​​場合は、手動リベット絞り機またはセッティング パンチ付きハンマーがうまく機能します。リベットをスチール プレート上に置き、パンチを挿入し、1 回叩きます。生産量 (1,000 以上のリベット) の場合は、空圧または油圧プレスを強くお勧めします。これにより、安定した設定力が得られ、サイクルが短縮され、オペレーターの疲労が軽減され、丸頭への損傷が防止されます。重要な要件: セッティング パンチは、平らにならないように、丸頭のドームと一致する凹面を備えている必要があります。お客様のリベット寸法に適合するセッティングツールを提供できます。ツールのリードタイムは 5 ～ 7 日です。
