丸頭リベット

丸頭リベット説明の必要のないファスナーです。橋、機械、家具、荷物など、何世紀にもわたって使用されてきました。丸いヘッドは、荷重を均等に分散し、衝撃に強く、引っ掛かりがなく、見た目も完成度が高いため、広く認知されています。鋼、ステンレス、真鍮、銅、アルミニウムが必要かどうか、またソリッド、セミチューブラー、フルチューブラーが必要かどうかにかかわらず、当社はそれらすべてを毎回同じ一貫したドームで製造します。

丸頭と平頭 – 並べて比較

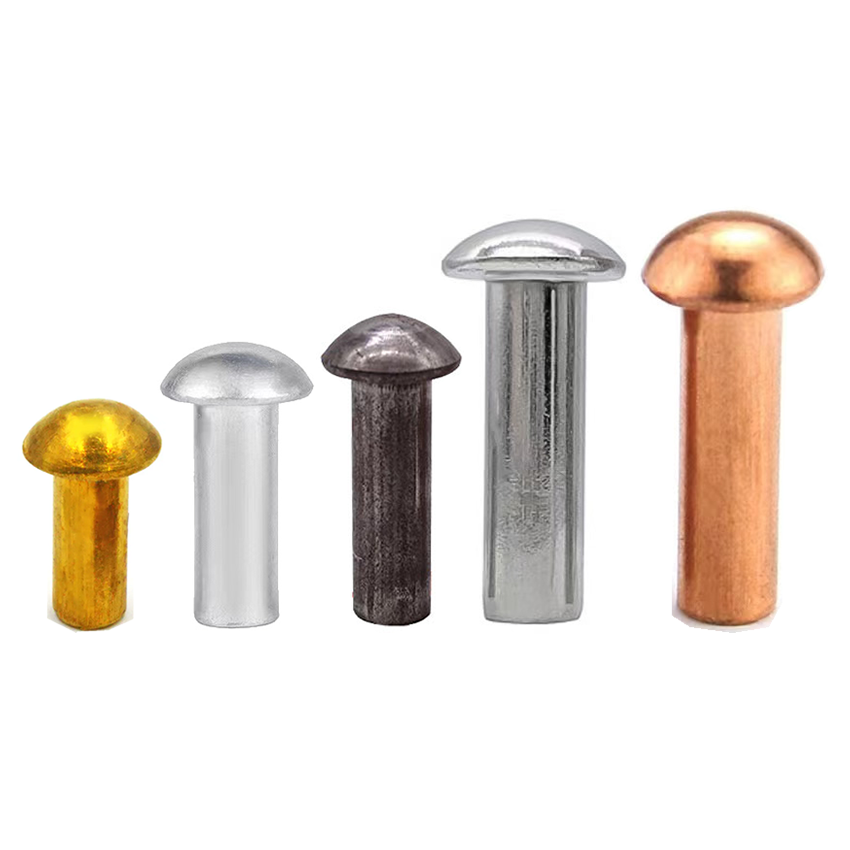

私たちが作るもの – 3 つのデザイン、5 つの素材

利用可能な材料:低炭素鋼、ステンレス鋼 (304/316)、真鍮 (C2680)、銅 (C11000)、アルミニウム (5052/5056)

仕上げ: 亜鉛メッキ、黒色酸化物、不動態化、ラッカー塗装、ニッケルメッキ、アンティーク加工、陽極酸化処理、無地 – 素材に応じて異なります。

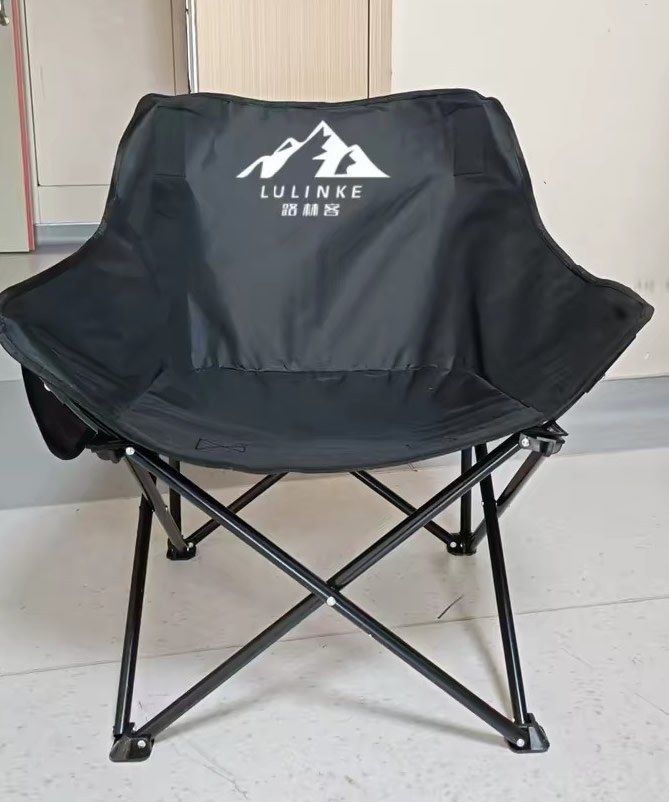

実際の用途 – 屋外折りたたみ椅子フレーム

屋外用折りたたみ椅子のメーカーは、シザーヒンジの接合部に半管状のリベットを使用していました。 2 シーズン屋外にさらされた後、リベットが緩み始めました。温度変化による継続的な膨張と収縮により、中空の壁が締め付け力を維持できなくなりました。お客様は、永続的に保持され、完成品に見えるきれいで一貫した外観を維持できるファスナーを必要としていました。

Nuote Metals は、304 ステンレス鋼丸頭ソリッド リベット - 5.0 mm シャンク、9.0 mm 丸頭、全長 16.0 mm、不動態化仕上げを提供しました。堅牢な構造により、時間が経っても緩まない永続的なクランプ力が実現しました。 304 ステンレスは雨や湿気に対する耐食性を備えています。丸いヘッドは、顧客がプレミアム屋外用家具ラインに求めていたクラシックで一貫した外観を実現しました。

お客様は 500 脚の椅子でリベットをテストしました。 2年間の屋外暴露と継続使用後でも、緩み、錆はゼロです。彼らは現在、丸頭リベットを年間 300,000 個のバッチで注文しています。

標準オプション - サイズ、材質、仕上げ

シャンク径:1.5～8.0mm

材料：鋼、ステンレス鋼（304/316）、真鍮、銅、アルミニウム

デザイン: 中実、半チューブラー、またはフルチューブラー

仕上げる: 材質に依存 (亜鉛、不動態化、ラッカー塗装、ニッケル、陽極酸化処理など)

長さ: 材料スタックの厚さに合わせてカスタマイズ

公差：シャンク±0.05mm、ヘッド±0.15mm、長さ±0.15mm。カスタム寸法も利用可能です。標準サイズの場合は工具代はかかりません。

丸頭が何世紀にもわたって生き残った理由 – そしてそれを正しくする方法

丸い頭は設計上の偶然ではありません。荷重を均等に分散し、変形せずに衝撃に耐え、追加の仕上げ作業をしなくても完成したように見えるという 3 つの問題を同時に解決できるため、1 世紀以上にわたって使用されてきました。

それを正しく行うことは、次の 3 つのことをコントロールすることを意味します。

ドームの形– 平坦すぎると見た目が間違っています。高すぎるので、何でも引っ掛かります。当社のヘッダーダイは、古典的な丸頭のプロファイルに一致する特定のクラウン半径にカットされています。すべてのリベットの半径は同じになります。

同心度– ヘッドはシャンクの中心にある必要があります。 0.10 mm を超えてずれていると、リベットが傾いているように見え、穴に正しく固定されない可能性があります。これをバッチごとにチェックします。

表面 –工具跡、傷、金型転写はありません。当社の超硬金型は鏡面仕上げに研磨されています。金型のマークはすべてのリベットのマークを意味します。私たちはそんなことはさせません。

結果：最初のピースから 100 万番目のピースまで同じに見える丸い頭。同じドーム。同じ高さです。同じ仕上がりです。

品質チェック – 私たちが検証する内容、それが重要な理由

私たちのプロセス:入線チェック → 最初の製品検査（10 個、各寸法確認） → 工程内チェック（500 個ごとに 5 個） → セッティングテスト（2,000 個ごと） → 100% 光学選別 → AQL 手動サンプル。

実際に受け取ったもの – 私たちが作ったものの完全な記録

私たちはリベットを出荷するだけではありません。私たちは、何が製造され、どのように検証されたかを正確に記録して出荷します。

パッケージには以下が含まれます:

材質証明書– バッチに使用されるコイルの化学組成と引張強度を示します。

検査シート– バッチからの 10 本のリベットの実測値 (単に「許容範囲内」 – 実際の数値ではありません)

修了証明書– めっきの厚さを XRF で検証 (該当する場合)

適合性文書– 当社の QA マネージャーによる署名、追跡可能なバッチ番号付き

これが重要な理由:現場で故障が発生した場合でも、材料の正確なコイルまで遡って記録を残すことができます。当社ではコピーを 5 年間保管します。

認定済み:ISO 9001:2015、RoHS、REACH

丸頭リベットが使用される場所

• 家具 - アウトドアチェア、折りたたみテーブル、ヒンジアセンブリ、フレームジョイント
• 自動車 – インテリアトリム、シートコンポーネント、パネルアセンブリ
• 産業用機器 – 機械ガード、制御パネル、構造接合部
• ハードウェア – ヒンジ、ブラケット、ハンドル、建築用ハードウェア
• 荷物 – ハンドルアタッチメント、コーナーブラケット、ヒンジピン
• マリン - デッキハードウェア、キャンバスアタッチメント、ボートフィッティング
• 航空宇宙 – インテリアパネル、シートコンポーネント、トリムアセンブリ

よくある 3 つの質問

Q1: 平頭またはトラス頭ではなく、丸頭リベットを選択する必要があるのはどのような場合ですか?

A: 最大のヘッド強度、クラシックな外観が必要で、ジョイントにクリアランスの制約がない場合は、丸型ヘッドを選択してください。丸頭は平頭よりも高く (5mm シャンクの場合 2.5 ～ 3.5mm)、目立ちますが、最高の耐衝撃性も備えています。アセンブリに摺動部品がある場合やクリアランスが狭い場合は、平頭をお選びください。軟質材料用に特に幅広のベアリングが必要な場合は、トラスヘッドを選択してください。外観と強度の両方が重要な汎用アセンブリの場合は、丸頭が標準です。

Q2: ソリッド、セミチューブラー、フルチューブラーのどのデザインを選択すればよいですか?

A: セミチューブラーはほとんどの用途でのデフォルトの選択です。設定力の 25 ～ 30% で固体強度の 80 ～ 90% になります。構造的耐荷重アセンブリ (上記の屋外用椅子のケースなど) に最大の強度が必要な場合は、ソリッドを選択してください。柔らかい素材を扱う場合、または最小限の設定力が必要な場合は、フルチューブラーを選択してください。 3 つのデザインはすべて、同じ丸頭プロファイルで利用できます。

Q3: 丸頭リベットの材質は何ですか?

A: 当社では、次の 5 種類の材料ファミリーの丸頭リベットを製造しています。

• 低炭素鋼 – 最も強度があり、最もコスト効率の高い、亜鉛またはニッケルメッキ
• ステンレス鋼 (304/316) – 永久耐腐食性、標準で不動態化処理
• 真鍮 (C2680) – 導電性、非磁性、装飾用
• 銅 (C11000) – 最高の電気/熱伝導率
• アルミニウム (5052/5056) – 最軽量、非磁性

5 つの材質すべてを共通のシャンク径で在庫しています。リストにない材質が必要な場合は、オプションについてご相談させていただきます。
