半中空リベット

あなたはその沈む気持ちを知っています。プレス機が下がり、リベットが固定され、パチパチという音が聞こえます。さらに悪いことに、何も聞こえないのに、3 か月後に現場で障害が再発します。部分が抜けました。関節が緩んでしまった。顧客は不満を抱いています。

ここで重要なのは、ほとんどの場合、それはあなたのせいではないということです。適切な素材を使用しています。印刷機は調整されています。デザインは紙の上ではしっかりと見えます。では、なぜそうするのか半中空リベットハーフチューブラー、セミチューブラー、または中空端リベットとも呼ばれるリベットは、生産で失敗し続けていますか?

Nuote Metals で何百万もの製品を製造した後で私たちが学んだことについて説明しましょう。カタログからではありません。あなたが直面しているのと同じ問題を抱えて当社に来た実際の顧客からの声です。

70% ルール (そしてそれがすべてを変える理由)

ソリッドリベットを5mmシャンクに固定するには約3.5トンの力が必要です。半中空リベット？約1.0～1.2トン。つまり、力は70％減少します。

それは実際に生産ラインにおいて何を意味するのでしょうか?

• 工具へのストレスを軽減– プレスの寿命が長くなり、金型を頻繁に交換する必要がなくなります。
• 素材へのストレスを軽減– 薄い金属、プラスチック、または繊細なアセンブリを扱っている場合、その 70% の削減が、きれいな接合部とひび割れた部品の差となります。
• より速いサイクル– プレスが軽いほどサイクルが速くなります。 50,000 個の部品を生産する場合、リベット 1 つあたりの時間が短縮されると、その効果は急速に高まります。

ただし、ここに問題があります。キャビティは正しくなければなりません。浅すぎると、まだソリッドリベットの力と戦うことになります。深すぎるとクリンチが弱い。 Nuote Metals では、キャビティの深さをバレルの長さの 45 ～ 55%、つまり中空の壁が割れることなくきれいに転がるスイート スポットに維持しています。

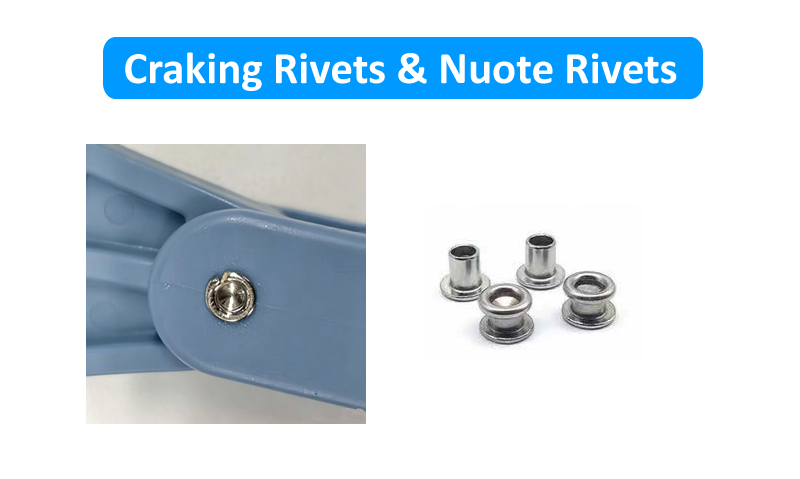

私たちが受ける最も一般的な質問は、「なぜリベットが割れるのですか?」です。

私たちは少なくとも週に2回はこの話を聞きます。リベットが取り付け中に割れてしまったため、お客様からご迷惑をおかけして電話がありました。私たちが見つけたものは次のとおりです。

問題 #1: 材料がアプリケーションに対して間違っています。

ステンレス鋼は加工硬化が早いです。強いけど容赦ない。高圧でステンレスを狭い穴に押し込むと、転がる前に金属が加工硬化し、亀裂が入ってしまいます。多くの場合、低炭素鋼または真鍮に切り替えると、問題はすぐに解決されます。彼らはより延性があり、同じように反撃しません。

問題 #2: キャビティの深さが深すぎます。

キャビティがバレルの長さの 55% を超える場合、残りの壁は薄すぎて回転動作をサポートできません。金属は丸めるのではなく折りたたまれます。最初の製品ごとにキャビティの深さを測定し、アプリケーションが必要に応じて 45 ～ 50% に調整できます。

問題 #3: 設定力が高すぎる。

セミホローデザインを採用していますが、ソリッドであるかのようにセッティングしています。ソリッドリベットは力が必要です。これらには繊細さが必要です。プレスの設定が高すぎると、中空の壁に亀裂が入ります。中実から半中空に切り替えるときは力を 30% 減らし、そこから調整することをお勧めします。

問題 #4: バレルの長さが短すぎます。

これは驚くほど一般的です。バレルの長さは、材料スタックの合計厚さより 1.5 ～ 2.0 mm 長くする必要があります。短すぎると、クリンチが形成される前に中空部分が底に落ちてしまい、接合部が弱くなってしまいます。材料の束を私たちに送ってください。正確な長さを推奨します。

本物: 250,000 リベット、亀裂なし

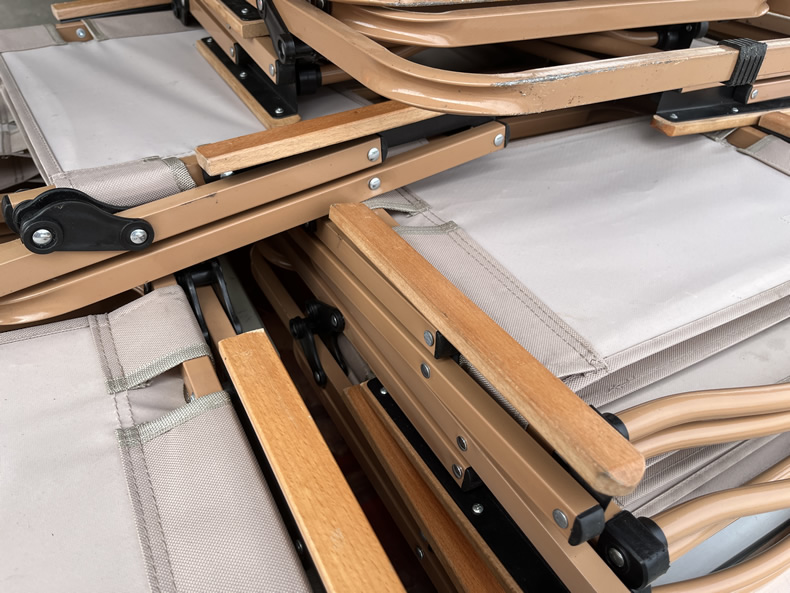

私たちは昨年家具メーカーと協力しました。彼らは折りたたみ椅子を作り、シザーヒンジに頑丈なリベットを使用していました。拒否率は 6 ～ 7% でした。固いリベットがナイロンブッシュに亀裂を入れていました。彼らは、部品を無駄にすることなく生産速度を維持できるソリューションを必要としていました。

当社は、シャンク 4.0 mm、丸頭 7.0 mm、バレル長 10.0 mm の亜鉛メッキ鋼製半中空リベットを提供しました。キャビティのセット力は 3.5 トンから 1.0 トンに低下しました。亀裂は止まりました。完全に。

彼らは 500 脚の椅子にわたって 1,000 個の部品をテストし、50,000 回の調整サイクルを実行しましたが、故障はゼロでした。現在、同社は Nuote Metals に年間 250,000 個の半中空リベットを発注しており、その不合格率は 0.3% 未満です。

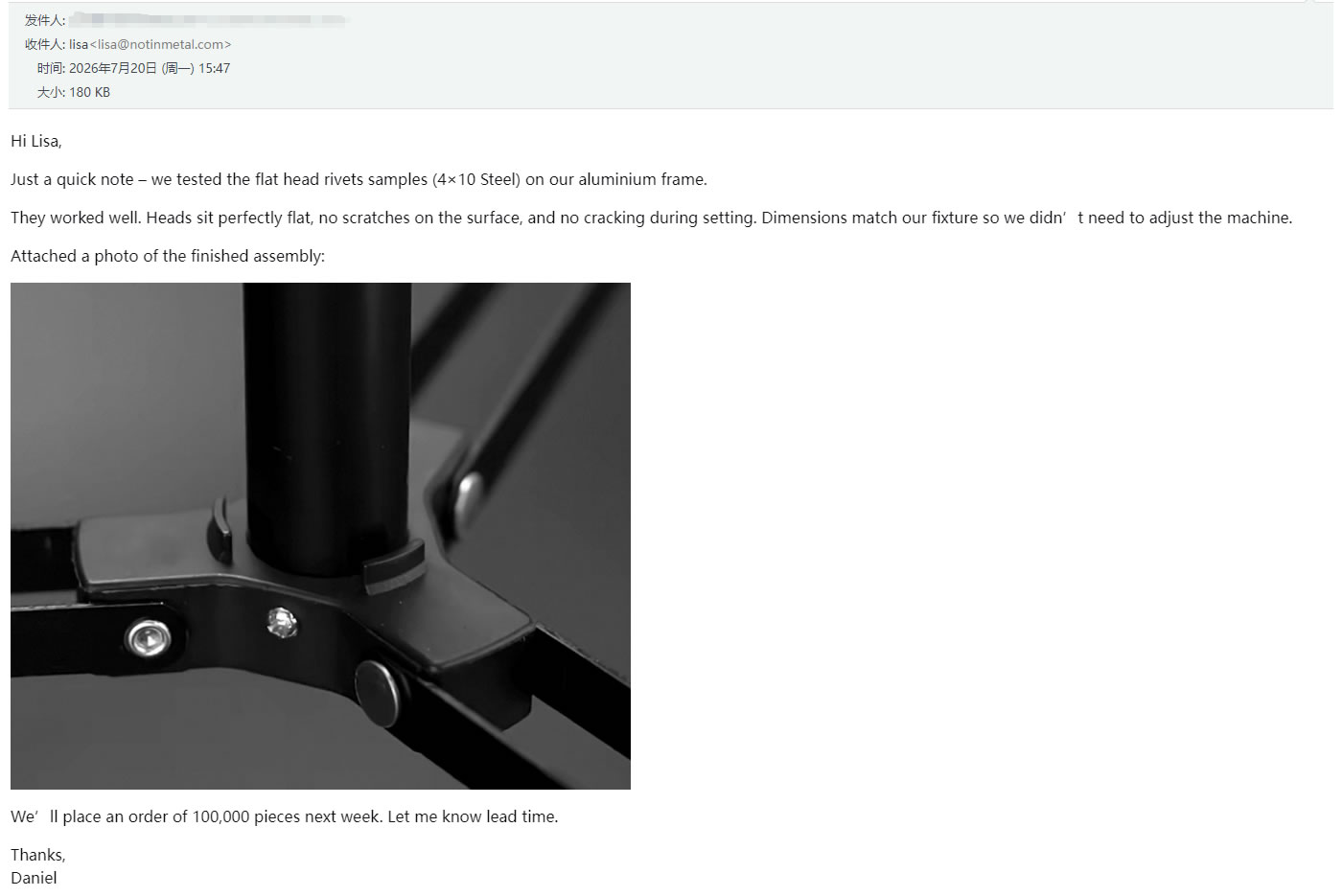

もう 1 つ: アルミニウム ラック用の 300,000 本のリベット

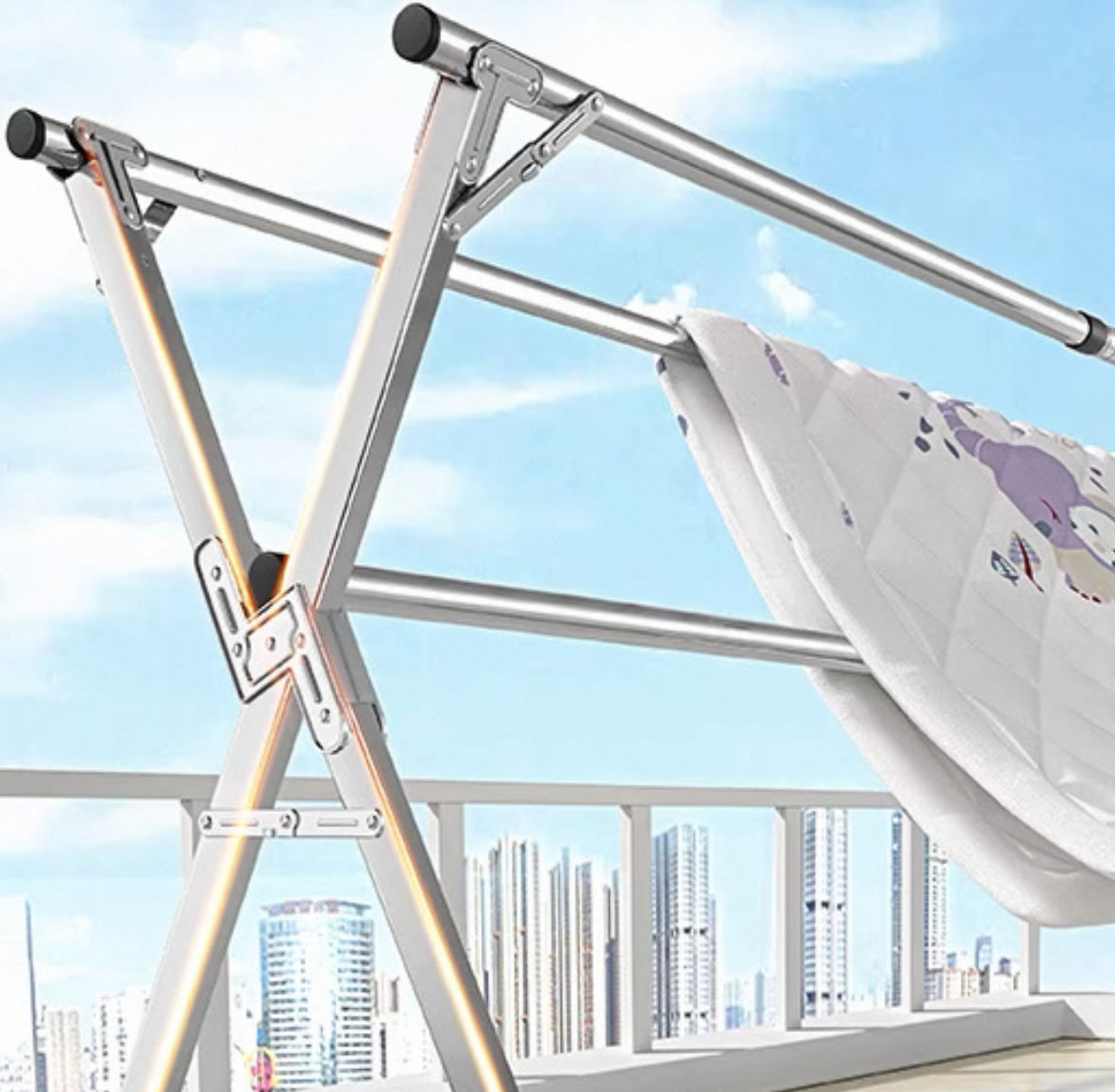

アルミニウム製物干しラックのメーカーは別の問題を抱えていました。頑丈なアルミニウム製リベットは機能しましたが、組み立てラインは遅かったです。セット力が高いため、プレスのセットアップは慎重に行う必要があり、位置ずれがあると細いチューブが歪んでしまいます。

シャンク4.0mm、丸頭7.0mm、バレル長10.0mmのアルミニウム半中空リベットを与えました。プレーンな仕上がり。何も派手なことはありません。

セット力は60％低下しました。歪みが消えました。組み立て速度が 35% 向上しました。彼らは、500 個のラックにわたって 1,000 個のリベットをテストし、15kg の荷重で 10,000 回の折り畳みサイクルを実行しましたが、緩みはありませんでした。現在、彼らは年間 300,000 個を当社に注文しています。

私たちが実際に作っているもの

Nuote Metals の半中空リベットは次のとおりです。

• シャンク径:1.5mm～8.0mm
• 材料：低炭素鋼、ステンレス鋼（304/316）、真鍮（C2680）、銅（C11000）、アルミニウム（5052/5056）
• ヘッドスタイル:丸、平、楕円、トラス、パン、ユニバーサル、マッシュルーム、皿穴
• 仕上げ:亜鉛メッキ、黒色酸化物、不動態化、ラッカー塗装、ニッケルメッキ、アンティーク加工、陽極酸化処理、無地

すべてカスタムの長さ。既製のものは何もありません。アプリケーションごとに異なるためです。

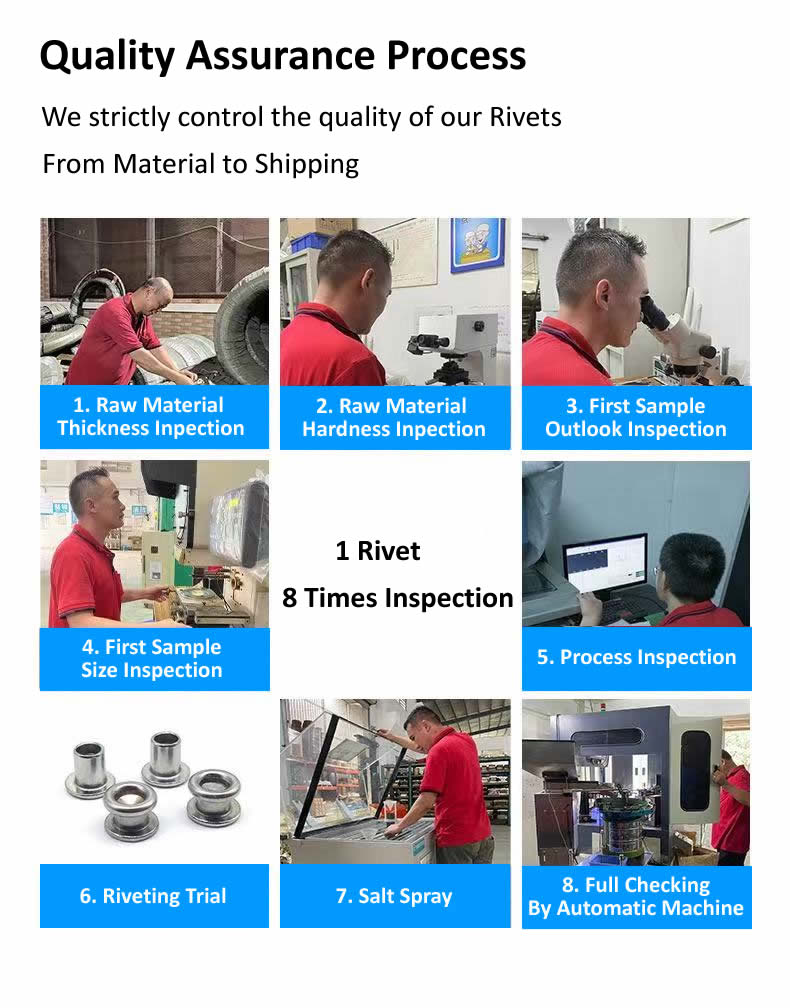

プロセス: チェックする内容とその理由

ランダムにバッチテストを行うことはありません。すべてのバッチは次の処理を実行します。

• 受入ワイヤ – 製造前に直径と硬度をチェックします。分光計は材料の組成を検証します。コイルが規格外の場合、プレスに投入される前に拒否されます。
• 最初の記事 – 光学コンパレーターで測定された 10 本のリベット。シャンク、ヘッド、バレルの長さ、キャビティの深さなど、あらゆる寸法が検証されました。
• 工程中 – 500 個ごとに 5 個のリベット。重要な寸法はデジタルノギスでチェックされます。何らかのドリフトが発生すると印刷機が停止します。
• セッティングテスト – 2,000 ピースごとに、実際の素材のサンプルに 3 つのセッティングを行います。クリンチの対称性、堅さ、亀裂を検査します。
• 最終選別 – 全数光学検査。 AQL サンプルは手動で検証されました。

当社が保持する許容誤差:

注文すると何が得られるか

リベットが到着すると、完全な記録が得られます。

• 材料証明書 – 元のコイルの化学組成と引張特性。熱番号まで追跡可能。
• 検査シート – バッチからの 10 本のリベットの実測値。 「許容範囲内」ではなく、実際の数値です。
• 仕上げ証明書 – XRF によって検証されためっきの厚さ (該当する場合)。
• 適合性文書 – 当社の QA マネージャーによる署名と固有のバッチ番号。

当社ではコピーを 5 年間保管します。あなたも自分のものを保管しておくべきです。

実際に寄せられる 3 つの質問

Q:「半中空と半チューブラーの違いは何ですか?」

A: 何もありません。同じ製品です。同じ留め具に 2 つの名前があります。尾部に浅い空洞があるリベットです。業界によっては、ある用語を使用する場合もあれば、別の用語を使用する場合もあります。私たちは両方を作ります。

Q:「屋外で使用できますか?」

A: はい、適切な仕上げが施されています。屋外用途の場合は、次のことをお勧めします。

• 恒久的な耐腐食性のための不動態化仕上げを施したステンレス鋼 (304 または 316) 半中空リベット
• 96 時間の塩水噴霧耐性を備えた黄色クロメートを施した亜鉛メッキ鋼
• 軽量の屋外アセンブリ用の陽極酸化仕上げのアルミニウム

Q: 「適切なバレルの長さを選択するにはどうすればよいですか?」

A: バレルの長さ = 材料スタックの厚さ + 1.5 ～ 2.0 mm。 2mmのシートを2枚（合計4mm）接合する場合、バレルの長さは5.5〜6.0mmを選択してください。短すぎるとクリンチが弱いです。長すぎるとバレルが潰れてしまいます。材料の束を私たちに送ってください。正確な長さを推奨します。

Nuote Metals – 中国、東莞。 ISO9001:2015認証取得。無料サンプルをご利用いただけます。仕様をお知らせください。24 時間以内に工具のコスト (ある場合)、個数の価格、リード タイムをお知らせします。
