プレス金属部品

現代の製造において、金属スタンピングほどのスピード、一貫性、コスト効率を実現できるプロセスはほとんどありません。既製のコンポーネントが独自の設計要件を満たすことができない場合、カスタムのプレス金属部品は、ミッションクリティカルなアセンブリに必要な正確な形状、材料、および性能特性を提供します。

ヌオーテメタルズは 10 年以上にわたってエンジニアリンググレードのスタンピング ソリューションを提供してきました。当社のカスタムプレス金属部品は、自動車、エレクトロニクス、医療機器、再生可能エネルギー、産業用機器など、精度と再現性が交渉の余地のない業界に提供されています。

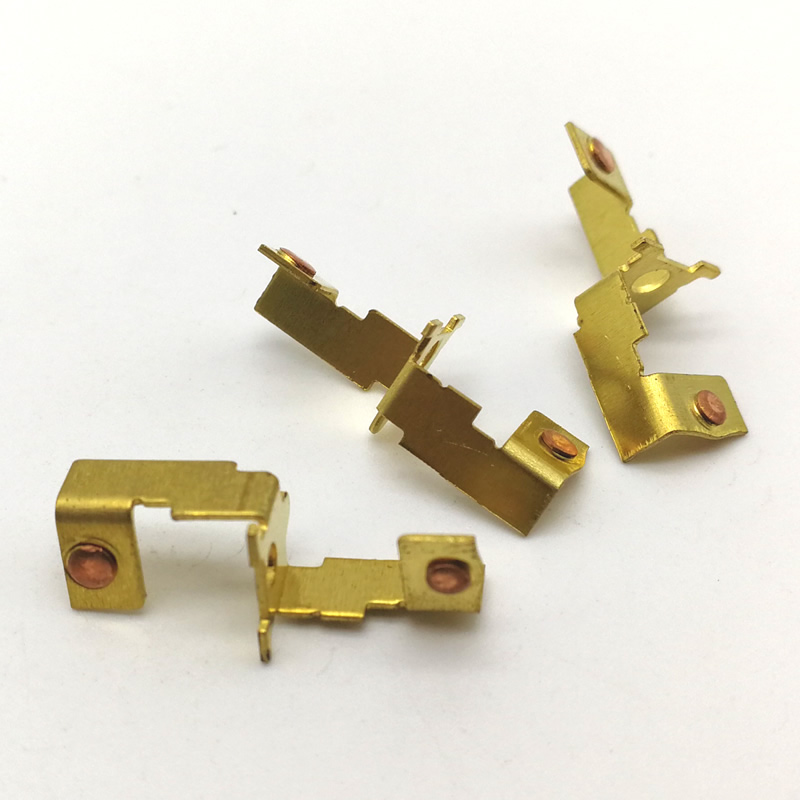

カスタムスタンプ金属部品とは何ですか?

カスタム スタンピング金属部品は、カスタム設計の金型を取り付けたスタンピング プレスに金属コイルまたはブランク シートを供給することによって製造されるコンポーネントです。プレスは高い力を加えて、金属を切断、曲げ、形成、または穴を開けて完成形状にします。多くの場合、シングル ストロークまたは連続的なシーケンスで行われます。

標準のカタログ部品とは異なり、カスタム スタンプ金属部品は、次のようなクライアントの仕様に合わせて設計されます。

ユニークな穴パターン、スロット、またはカットアウト

特定の曲げ角度と半径

厳しい寸法公差 (最小±0.05mm)

特殊な表面仕上げまたはコーティング

安定した品質での大量生産

カスタムスタンプ金属部品に Nuote Metal を選ぶ理由?

さまざまな業界にわたるエンジニアリングの経験

ヌオーテメタルズ10 年以上のスタンプの実地経験をもたらします。当社のエンジニアリング チームは、プロトタイプから生産までお客様と協力し、製造可能性を考慮した設計 (DFM) フィードバックを提供して、工具コストを削減し、部品のパフォーマンスを向上させます。

社内のツーリングと金型製造

プレス金型を自社で設計・製作しております。この垂直統合により、カスタム スタンピング金属部品のリード タイムの短縮、工具コストの削減、および品質の完全な制御が可能になります。

柔軟な生産量

試作数: 50 ～ 1,000 個

少量生産: 10,000 ～ 50,000 個

大量生産: 10,000 ～ 1,000,000 個以上

カスタムプレス金属部品の技術力

ヌオーテメタルズは、25 トンから 200 トンまでの範囲のプレスを備えた最新のプレス施設を運営しています。以下は私たちの能力の詳細な内訳です​​。

材質のオプション

スタンピング加工も可能

カスタムプレス金属部品の寸法公差

ヌオーテメタルズ材料の厚さと部品の形状に基づいて厳しい公差を保持します。

部品の最大寸法

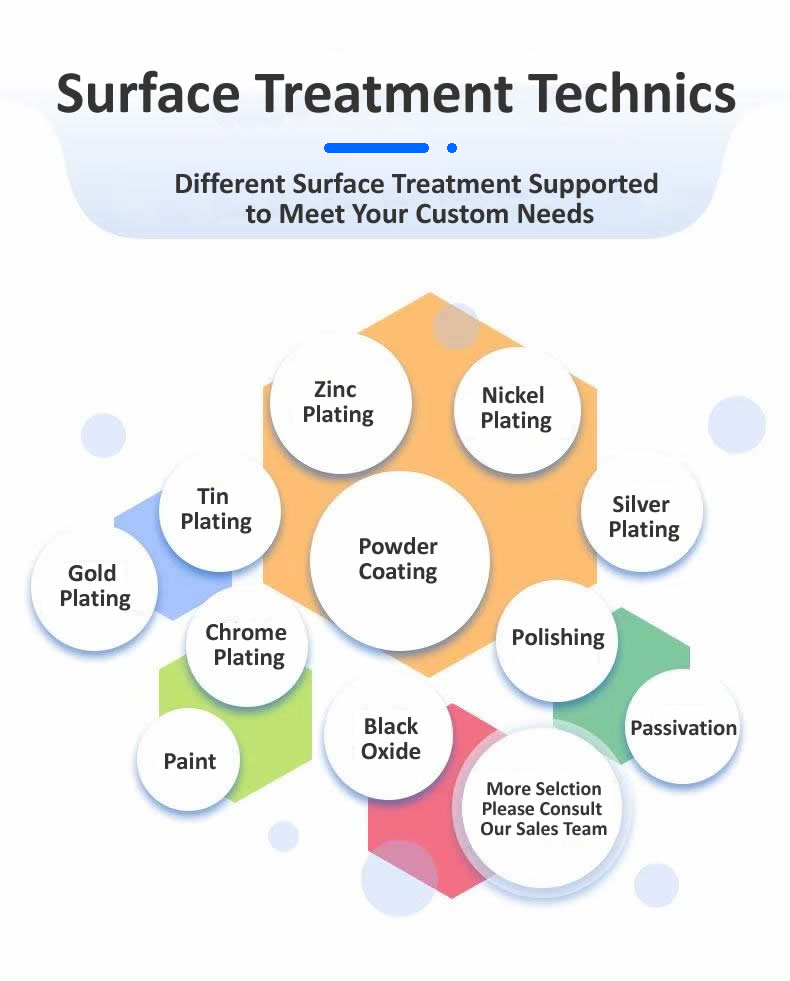

表面仕上げと二次加工

カスタムスタンプされた金属部品の多くは、スタンプ後の処理が必要です。ヌオーテメタルズ社内および提携サービスを提供します。

メッキ・コーティング

亜鉛メッキ – 黄色、青色、または透明な不動態化

ニッケルメッキ – マットまたはブライト仕上げ

錫めっき – はんだ付け性と腐食防止

粉体塗装 – RAL カラー オプション、厚さ 60 ～ 120µm

陽極酸化 - アルミニウム部品、クリアまたはカラー (タイプ II)

黒染め – 軽度の耐食性と防眩性を備えたスチール部品

機械的な二次操作

タッピングとねじ切り（通し穴または止まり穴）

バリ取りとエッジ仕上げ

リベット留めとハードウェアの挿入 (ナット、スタッド、スタンドオフ)

溶接（スポット溶接、プロジェクション溶接、レーザー溶接）

熱処理（応力除去、焼きなまし）

カスタムプレス金属部品の用途

ヌオーテメタルズカスタムのプレス金属部品をさまざまな業界に供給しています。以下に代表的な例を示します。

自動車および電気自動車

バッテリー端子コネクタ

センサーおよびコントロールユニット用の取り付けブラケット

HVAC システムのコンポーネント

シートフレームの補強

EMI/RFI保護のためのシールド缶

エレクトロニクスおよび電気通信

RF シールド カバーとフレーム

パワー半導体用ヒートシンク

バッテリー接点とスプリングクリップ

サーバー用シャーシおよび内部ブラケット

コネクタハウジング（シールド付き）

医療機器

手術器具のコンポーネント

埋め込み型デバイスのエンクロージャ (認定材料を使用)

診断装置用ブラケット

滅菌トレイインサート

整形外科用ハードウェアブランク

再生可能エネルギー

ソーラーパネル取り付けクリップとレールコネクタ

インバータシャーシと内部ブラケット

風力タービンセンサーマウント

バッテリーエネルギー貯蔵システムバスバー

産業機器

ポンプとバルブのコンポーネント

ギアボックスのシムとスペーサー

コンベヤシステムガイド

コントロールパネルエンクロージャ

空気圧マニホールドプレート

カスタムプレス金属部品の品質保証 - EEAT の実践

ヌオーテメタルズは、文書化されたプロセス、認定された専門知識、透明性のある品質レポートを通じて Google の EEAT 原則を遵守しています。

工具設計の経験

当社の金型エンジニアは平均 15 年の金型設計経験があります。当社では CAD/CAM ソフトウェア (SolidWorks、AutoCAD) を使用して、鋼材を切断する前にスタンピング シーケンスをシミュレーションし、試運転を最大 40% 削減します。

プロセス制御の専門知識

初品検査 (FAI) – ASME Y14.5 に基づく完全な寸法レポート

SPC モニタリング – 生産実行中に追跡される重要な寸法

材料のトレーサビリティ – コイルバッチごとに製造証明書を保持

インプロセスゲージ – 大量部品向けの硬化されたゴー/ノーゴー治具

認証による権威性

ISO 9001:2015 – 品質マネジメントシステム

IATF 16949 – 自動車品質基準 (リクエストに応じて入手可能)

RoHS および REACH – すべての材料の準拠文書

紛争鉱物レポート – 顧客の要件に応じて利用可能

透明性による信頼

ヌオーテメタルズは、カスタム スタンプ金属部品の出荷ごとに以下を提供します。

適合証明書 (CoC)

寸法検査報告書（測定値付）

材料認証（工場試験報告書）

代表的な部品の写真

ヌオーテメタルズのカスタム スタンピング金属部品プロセス

コンセプトから納品まで、当社のワークフローは予測可能性と品質を保証します。

ステップ 1 – 設計と DFM レビュー

クライアントは 2D 図面または 3D モデル (STEP、IGES、または PDF) を提供します。

当社のエンジニアが公差、半径、材料の選択を検討します。

DFM レポートは 2 ～ 3 営業日以内に発行されます

ステップ 2 – ツールの製作

工具鋼の選択 (D2、A2、または大量生産用の超硬)

ダイプレート、パンチ、ストリッパーの CNC 加工

サンプル素材の試用 – 最初の部品の作成

ステップ 3 – サンプリングと承認

追加料金なしで最大 20 個のサンプルが提供されます (承認されたツールの場合)

顧客が寸法を検査して承認する

生産前に行われるデザイン調整

ステップ 4 – 生産と品質管理

発注数量に応じた完全な生産実行

定められた間隔での工程内検査（500 ～ 2000 個ごと）

AQL (ANSI/ASQ Z1.4) ごとの最終ランダム サンプリング

ステップ 5 – 仕上げと発送

二次加工（メッキ、タップ加工など）を行っております。

お客様の仕様に応じた梱包（バルク、トレイ、リール、バッグ）

完全な書類を同梱して発送

カスタムスタンプ金属部品に関するよくある質問

以下は、カスタム スタンプ金属部品に関して Nuote Metals に寄せられる最も一般的な技術的な問い合わせです。

Q1: カスタム スタンプ金属部品の工具および最初のサンプルの標準的なリード タイムはどれくらいですか?

A: リードタイムは部品の複雑さと工具の要件によって異なります。単一操作のブランキングまたはピアッシング ツール (複合ダイ) を使用したシンプルなカスタム スタンプ金属部品の場合、ツールの製造には通常 15 ～ 20 営業日かかります。最初のサンプルは、ツールの完成から 3 ～ 5 日後に入手可能になります。複数のステーション (曲げ、絞り、コイニング) を備えた順送金型を必要とする複雑なカスタム スタンピング金属部品の場合、ツーリングのリードタイムは 25 ～ 40 営業日の範囲になります。 Nuote Metals では、追加料金で迅速なツーリングを提供しています。特定のタイムラインについては、部品の図面を添えて当社のエンジニアリング チームにお問い合わせください。プロトタイプ ツール (アルミニウムまたは軟鋼を使用したソフト ツール) は、量産グレードの工具鋼にコミットする前に、少量の検証作業で 7 ～ 10 日で製造できます。

Q2: カスタム スタンプ金属部品の最小注文数量 (MOQ) はいくらですか?小規模な試作にも対応できますか?

A: はい、Nuote Metals は少量のプロトタイピングと大量生産の両方をサポートしています。新しい専用工具が必要なカスタム スタンプ金属部品の場合、工具コストを償却するための当社の標準的な MOQ は 5,000 ～ 10,000 個です。ただし、プロトタイピングや試験運用の場合は、一時的なソフト ツールやレーザー切断 (曲げのない平坦な部品の場合) を使用して、50 ～ 500 個という柔軟な数量を提供します。当社の既存の標準ツーリング ライブラリ (一般的なワッシャー形状、単純なブラケットなど) を使用して製造できる単純なカスタム スタンプ金属部品の場合、MOQ はなく、100 個から注文を受け付けます。カスタム見積もりの​​ために図面を送信してください。サンプル プログラムも提供しています。ツールの承認後、最大 20 個のサンプルを無料で提供します (送料はお客様負担)。

Q3: カスタム スタンプされた金属部品のバリや鋭いエッジを最小限に抑えるにはどうすればよいですか?標準的なバリ取り方法は何ですか?

A: バリの制御は、特に部品が配線で扱われたり組み立てられたりする場合、カスタム スタンプ金属部品にとって重要な品質パラメータです。 Nuote Metals は 3 つのアプローチでバリに対処します。まず、ダイのクリアランスを最適化します。材料の厚さごとに、パンチとダイのクリアランスを片面あたり 5 ～ 10% 維持し、ソースでのバリの形成を最小限に抑えます。次に、ほとんどのカスタム スタンピング金属部品では、セラミックまたはプラスチック メディアを使用した振動タンブラーを使用して機械的なバリ取りを実行し、0.05 ～ 0.15 mm の均一な半径を生成します。第三に、非常に鋭利なエッジを除去する必要がある部品 (医療用途や電子機器用途など) については、手作業によるバリ取りまたは熱によるバリ取りを提供します。当社の標準バリ高さ制限は、材料厚さが 1mm を超える場合は ≤0.1mm、1mm 未満の材料では ≤0.05mm です。用途でバリのないエッジ（皮膚や電線の絶縁体との接触など）が必要な場合は、図面上で「鋭いエッジなし」または「エッジ半径 0.1 mm」と指定してください。それに応じてプロセスを調整します。

Q4: カスタム スタンプ金属部品の正確な見積もりを得るには、どのような情報を提供する必要がありますか?

A: カスタム スタンプ金属部品の正確な見積もりを提供するには、Nuote Metals では次の最小限の情報が必要です。まず、寸法、公差、材質が指定された 2D 図面 (PDF) または 3D モデル (STEP、IGES、または SolidWorks) を作成します。次に、材料の種類と厚さです。不明な場合は、用途を説明します (例: 「耐食性、304 ステンレスに類似、1.5 mm」)。第三に、推定年間数量または注文数量、つまり工具コストの償却は数量に大きく依存します。第 4 に、表面仕上げまたは二次加工要件 (メッキ、タッピング、熱処理)。 5 番目に、品質に重要な機能 (例: 「穴の直径は ±0.05 mm を維持する必要がある」または「平坦度が重要」)。この情報をもとに、Nuote Metals は通常 24 時間以内に予算見積もりを、3 ～ 5 営業日以内に工具の内訳を含む確定見積もりを提供します。シンプルなカスタム スタンプ金属部品の場合は、手書きのスケッチまたは寸法が記載された明確な写真から引用することができます。

カスタムスタンプ金属部品で Nuote Metal と提携する理由?

適切なスタンピングパートナーを選択することで、寸法の一貫性、コスト管理、サプライチェーンの信頼性が保証されます。 Nuote Metals は以下を提供します。

エンジニアリングサポート – ツーリング前の DFM 分析

社内ツール – アウトソーシングによる遅延や品質上の驚きはありません

材料の柔軟性 – 20 以上の合金を在庫

単純な部品のMOQなし – 既存のツールライブラリを使用

迅速なサンプリング – 承認されたツールを使用した 20 個の無料サンプル

世界への発送 – 北米、ヨーロッパ、アジアなどへの空路または海路

完全なトレーサビリティ – すべての出荷に材料証明書と検査報告書を添付

接触ヌオーテメタルズ今すぐ図面をアップロードしたり、カスタム スタンプ金属部品プロジェクトについて話し合ったりしてください。
