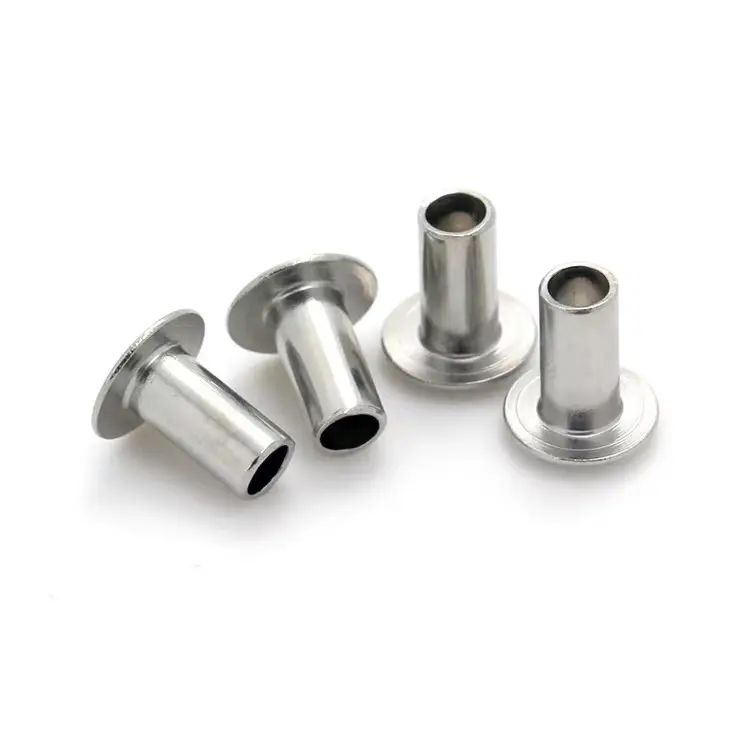

スチール製半管状リベット

迅速かつ確実な締結が必要な大量生産ライン向け、鋼製半管状リベットNuote Metals の製品は理想的なバランスを提供します。大きな力と重い装置を必要とする中実リベットとは異なり、尾部が部分的に空洞になっている半管状のデザインにより、せん断強度のほとんどを維持しながら、取り付け力を約 70% 削減します。その結果、迅速に取り付けられ、軽量の工具で動作し、しかも永続的で信頼性の高い接合を実現するファスナーが誕生しました。

Nuote Metals のコールドヘッド リベットは低炭素鋼製で、オプションで亜鉛メッキまたはその他の仕上げが施されています。 10 年以上の生産経験と ISO 9001:2015 の完全認証を備えた当社の半管状リベットは、世界中の自動車、HVAC、産業機器メーカーから信頼されています。

セミチューブラーリベットの違い

半管状リベットの特徴は、尾端の浅い空洞 (通常はバレル長の 45 ～ 55%) です。取り付け中、この中空セクションの薄壁のみが外側に回転してクリンチを形成します。これは、シャンク全体が変形する必要があるソリッドリベットとは根本的に異なります。

ほとんどの産業、自動車、HVAC、およびハードウェアの用途において、半管状リベットは生産効率を維持しながら十分以上の強度を提供します。

技術仕様 - 材質、寸法、仕上げ

材料特性

標準寸法

私たちは製造します鋼製半管状リベット以下のシャンク径に対応します。ヘッドのスタイル、ヘッドの直径、バレルの長さはサイズによって異なり、標準範囲として提供されます。ご要望に応じてカスタム寸法も可能です。

公差：シャンク径±0.05mm、ヘッド径±0.15mm、全長±0.15mm。リベットの長さはリベット頭の下側から測定されます。ご要望に応じて、カスタムバレル長とヘッド直径も利用可能です。上記の標準サイズの場合、工具代はかかりません。

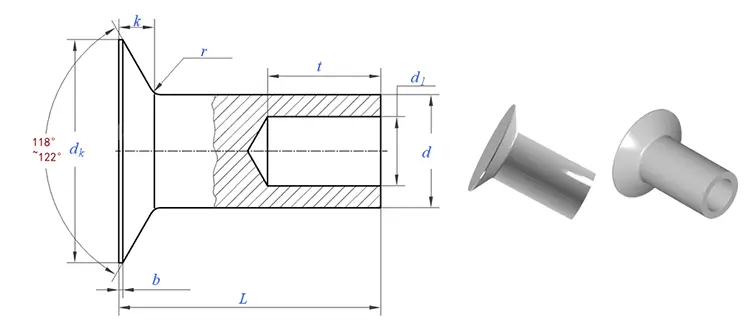

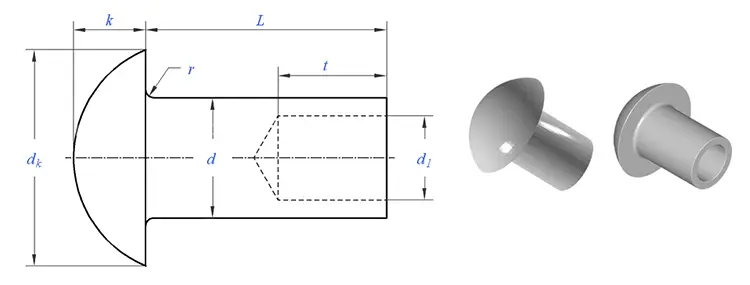

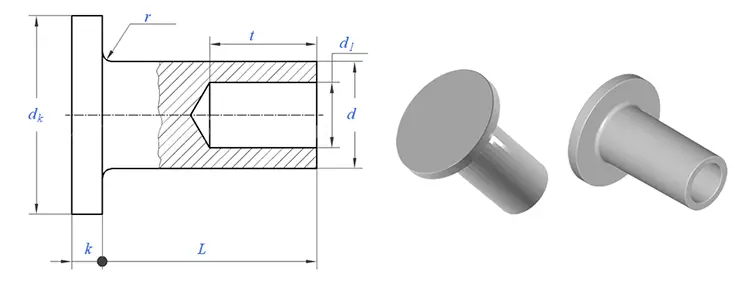

利用可能なヘッドスタイル

表面仕上げ

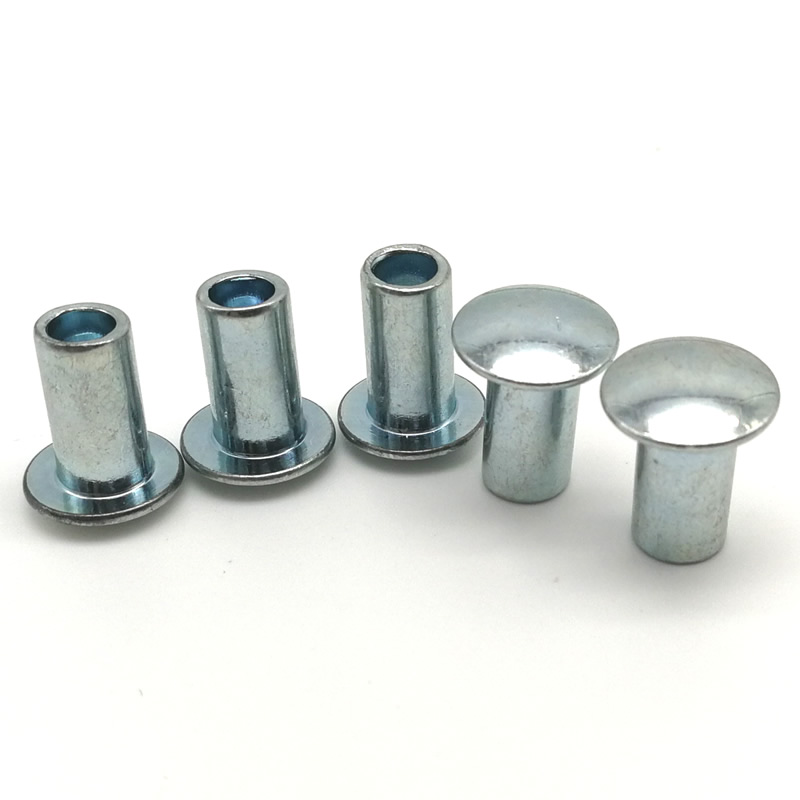

屋外または湿気にさらされる用途には、亜鉛メッキ鋼製の半管状リベットを強くお勧めします。

機械的データ (5mm スチールリベット、2mm スチールシートにセット)

リベットの作り方を見る

当社の冷間圧造プレスは、引抜き、切断、圧造、キャビティ押し出し、トリミングという単一の連続シーケンスでワイヤーからリベットを形成します。このビデオでは、ワイヤの供給から完成したリベットの排出までのプロセス全体を示しており、各段階でリアルタイムの品質監視が行われます。

実際のお客様の例 – 折りたたみベッドフレームの組み立て

これは、半管状リベットの多くの用途のうちの 1 つです。これは、制限を示唆するものではなく、実際の運用環境での使用を示すために含まれています。

キャンプや緊急救援用のポータブル折りたたみベッドのメーカーは、シザー ヒンジ ジョイント用に信頼性が高くコスト効率の高いリベットを必要としていました。折りたたみベッドのフレームには厚さ1.8mmのスチールチューブを使用しました。以前の中実リベットは高い取り付け力を必要とし、組立中にチューブが変形することがあり、生産ラインの速度が低下することがありました。また、顧客は屋外で時々使用するための防錆仕上げも希望していました。

Nuote Metals は、亜鉛メッキ鋼製半管状リベット – シャンク直径 5.0 mm、トラスヘッド 9.0 mm、バレル長 12.0 mm – を最初の注文で合計 600,000 個供給しました。半管状のキャビティにより、設定力が 60% 以上減少し、チューブの変形がなくなりました。幅広のトラスヘッドがクランプ力を均等に分散し、抜けを防止します。亜鉛メッキは 72 時間の塩水噴霧保護を提供し、湿った環境にさらされてもリベットが錆びないことを保証します。

お客様は 1,000 台の折りたたみベッドでリベットをテストしました。 5,000 回の折り畳みサイクルと恒湿室テストの後でも、緩みや錆は観察されませんでした。それ以来、合計 200 万個を超える再注文が行われ、現在では折りたたみベッド製品ライン全体に当社のリベットを指定しています。

社内検査設備

当社は、鋼製半管状リベットのすべてのバッチを検査するために、あらゆる種類の校正済み検査装置を維持しています。

• デジタルノギス– 製造中の迅速な寸法チェック用
• マイクロメーター– シャンク径と肉厚の精密測定用
• 2.5D画像測定システム– 完全な輪郭測定と同心度検証用
• プロファイルプロジェクター（光学コンパレーター）– キャビティ深さ、ヘッド角度、エッジ半径の検査用
• レーザーマイクロメーター– 高速非接触直径測定用
• ロックウェル硬さ試験機– 原料の硬さの確認に
• 塩水噴霧試験室– メッキリベットの耐食性試験用 (ASTM B117)
• 分光計– 受電コイルの材料組成検証用
• 万能試験機– せん断強度と引張強度の検証用

すべての機器は、認定されたサードパーティ研究所によって毎年校正されます。検査記録は5年間保存されます。

当社の品質管理 - 1 つのリベット、8 つのチェック

私たちはランダムなサンプリングには依存しません。リベットのすべてのバッチは、工場から出荷される前に 8 つの個別の品質ゲートを通過します。原則はシンプルです。早期に測定し、頻繁に測定し、決して思い込みをしないことです。

• 原料直径チェック– 入力ワイヤはレーザーマイクロメーターで測定されます。直径公差：±0.02mm。この範囲外のコイルは、ヘッダーに接触する前に拒否されます。
• 原料硬度検査– 各コイルからのサンプルはロックウェル硬度計でテストされます。低炭素鋼の場合、HRB 60 ～ 80 が必要です。柔らかすぎると圧造時にリベットが変形してしまいます。硬すぎると空洞が割れる可能性があります。
• 最初の記事の外観チェック– 工具のセットアップ後、最初の 10 本のリベットを拡大して目視検査します。亀裂、バリ、平らでないヘッド、または表面の跡を探します。目に見える欠陥があると印刷機が停止します。
• 初品寸法チェック– 同じ 10 個のリベットが光学コンパレーターで測定されます。ヘッド径、ヘッド高さ、シャンク径、全長、キャビティ深さ。生産を開始する前に、すべてが図面公差内に収まっている必要があります。
• 工程内チェック– 量産時には、オペレーターは 500 個ごとに 5 本のリベットを抜きます。寸法はデジタル ノギスとキャビティ深さの合否ゲージで検証されます。ドリフトがあると、ツールの調整が始まります。
• テストセッティング（試しリベット）– 2,000 ピースごとに、代表的な材料サンプル (アセンブリと同じ厚さとタイプ) に 3 つのリベットを取り付けます。クリンチは対称性と堅さについて検査されます。リベットの緩みや亀裂は認められません。
• 塩水噴霧試験 (必要な場合)– 屋外用リベットまたはメッキリベットの場合、ASTM B117 塩水噴霧試験のためにサンプルをラボに送ります。亜鉛メッキ: 48 ～ 96 時間。証明書はバッチとともに発行されます。
• 最終出荷検査– 梱包前に、すべてのリベットが光学式選別機を通過します。カメラはヘッド直径、ヘッド高さ、シャンク直径、全長、キャビティの深さをチェックします。拒否されたものは自動的に排除されます。次に、手動検証のためにランダムな AQL サンプル (レベル II、1.0) が抽出されます。

8 つのステップすべてに耐えたスチール半管状リベットは、工場から出荷される準備ができています。当社はすべての小切手の記録を 5 年間保管します。

お客様の声 - 本当のフィードバック

私たちの認定と栄誉

Nuote Metals は次の認証と認定を維持しています。

• ISO 9001:2015– テュフズードによって認証された品質マネジメントシステム
• RoHS準拠– SGS サードパーティテストにより検証済み
• REACH準拠– 現在のSVHC宣言
• ASTM F1941– 亜鉛めっき規格準拠
• SGS テストレポート– 特定のバッチについてはリクエストに応じて利用可能

すべての認定およびテストレポートは、ご要望に応じて入手可能です。

スチール製の半管状リベットが使用される場所

これらは、強度、速度、費用対効果が優先されるアプリケーションに推奨される選択肢です。

• 家具製造– 折りたたみベッド、椅子、ソファ、ヒンジアセンブリ、フレームジョイント
• 自動車産業– ブレーキライニング、クラッチフェーシング、インテリアトリム、ボディパネル
• 空調設備– キャビネットアセンブリ、ダクト接続、ファンハウジング
• 産業機器– 機械ガード、制御パネル、コンベヤコンポーネント
• 工事– 軽量構造接続、金属フレーム、建築ハードウェア
• エレクトロニクス– コンポーネントの取り付け、シャーシの組み立て、回路基板のスタンドオフ
• 革製品および室内装飾品– ベルト穴、バッグの金具、生地の付属品

私たちの働き方 – 実用的な情報

• サンプル– 標準在庫サイズの場合は 20 ～ 50 個無料 (送料はお客様負担)
• お試し注文– 初回検証には 10,000 個を推奨
• MOQ– 2,000 個 (標準サイズ)、5,000 個 (カスタムバレルまたはヘッドスタイル)
• リードタイム（在庫）– 5～7営業日
• リードタイム（カスタム）– 10 ～ 12 営業日
• 工具代– 標準のヘッド スタイルとシャンク直径 (1.5 ～ 8mm) の場合はなし

よくある 3 つの質問

Q1: スチール半管状リベットとソリッドスチールリベットの違いは何ですか?セミチューブラーバージョンはどのような場合に選択すればよいですか?

A: 根本的な違いは、尾部の中空の空洞です。鋼製の半管状リベットの先端には浅い空洞があり、同じ直径の中実リベットに必要な力の 25 ～ 30% しか必要としません。これにより、取り付けが迅速になり、周囲の材料に優しくなります。ソリッド リベットはせん断強度がわずかに高くなります (半チューブラーはソリッド リベットの強度の 80 ～ 90% を保持します) が、重機とより多くの時間を必要とします。ほとんどの産業、自動車、HVAC、ハードウェアの用途 (上記の折りたたみベッド ケースを含む) では、半管状リベットは生産効率を維持しながら十分な強度を提供します。ソリッドリベットは、最大のせん断強度が唯一優先される極端な構造負荷の場合にのみ選択してください。

Q2: できますか鋼製半管状リベット屋外で使用しても錆びませんか？

A: はい、適切な仕上げが施されています。コーティングされていないスチールは湿気にさらされるとすぐに錆びます。当社の標準低炭素鋼リベットには、亜鉛メッキ (透明、青、または黄色) が施されており、48 ～ 96 時間の耐塩水噴霧性を備えており、屋内および保護された屋外での使用に十分です。上記の折りたたみベッドのケースでは、亜鉛メッキにより、時折起こる湿った状態に対して 72 時間の保護が提供されました。より要求の厳しい屋外または沿岸環境の場合は、200 ～ 1,000 時間以上の塩水噴霧保護を提供するステンレス鋼の半管状リベット (304 または 316) に切り替えることをお勧めします。

Q3: スチール半管状リベットの正しいバレル長を選択するにはどうすればよいですか?

A: バレルの長さは、材料スタックの合計の厚さより約 1.5 ～ 2.0 mm 長いものを選択してください。たとえば、2 mm の鋼板 2 枚 (合計 4 mm) を接合する場合、バレルの長さは 5.5 ～ 6.0 mm を選択します。この余分な長さにより、中空セクションが外側に転がり、底付きすることなく確実なクリンチを形成するのに十分な材料が提供されます。バレルが短すぎるとクリンチが弱くなります。長すぎるとバレルが潰れる可能性があります。リベットの長さは、リベット頭の下側から本体の端まで測定されます。材料スタックの厚さをお送りください。正確なバレル長をお勧めします。

組立ラインを最適化する準備はできていますか?

現在ソリッド リベットを使用していて、組み立ての遅さ、材料の変形、工具コストの高さに対処している場合は、次のリベットに切り替えるとよいでしょう。鋼製半管状リベット大きな違いを生むことができます。

私たちがあなたに提供するもの:

• 複数のヘッド スタイル – 丸型、楕円形、トラス、平頭、皿頭
• 広いシャンク範囲 – 1.5mm ～ 8.0mm
• カスタム長 – 正確な材料スタックに合わせたバレルの長さ
• 亜鉛メッキが標準 – 48 ～ 96 時間の塩水噴霧保護
• ISO 9001:2015– 追跡可能な文書を備えた完全な品質システム

3 つのステップで始めましょう:

• スペックをお送りください – シャンク直径、バレル長さ（または材料スタックの厚さ）、ヘッドのスタイル、仕上げ、数量
• 24 時間以内に対応します – 工具費用 (ある場合)、部品価格、リードタイムをお知らせします
• サンプルを発送します – 実際の素材でテストできるように 20 ～ 50 個の無料サンプルを発送します
