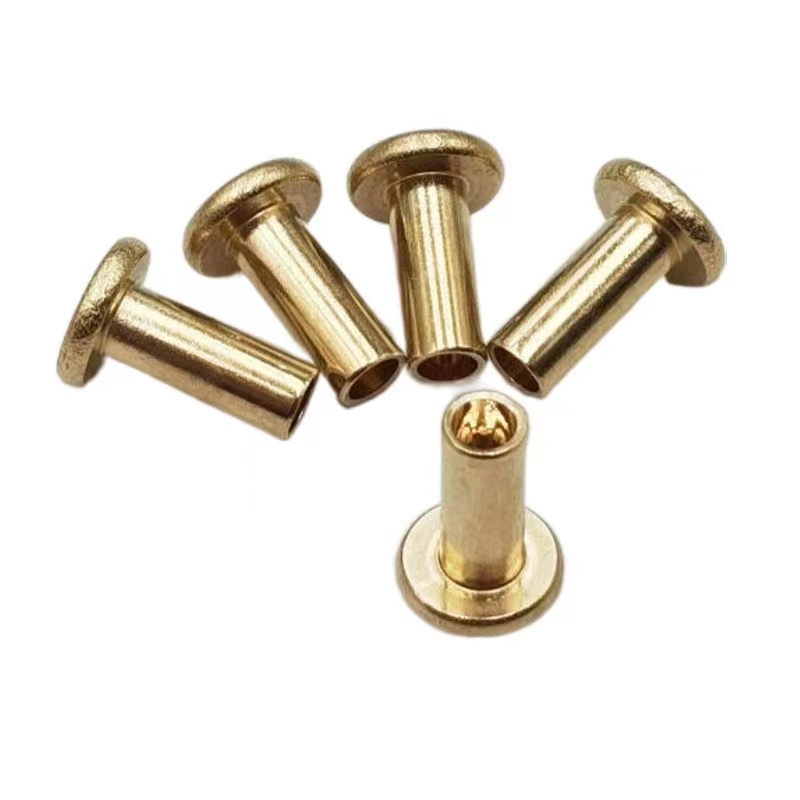

トラス頭半中空リベット

トラス頭は標準的な頭の中で最も幅が広く、シャンク径の 2.2 ～ 2.8 倍です。これは、丸型ヘッド (1.6 ～ 1.8 倍) よりも大幅に幅が広く、ユニバーサル ヘッド (2.0 ～ 2.2 倍) よりも幅が広いです。余分な幅が最大のポイントです。クランプ力がより広い領域に分散され、トラス頭半中空リベット柔らかい素材や脆い素材を引っ張るのを防ぎます。

これはニッチなファスナーではありません。これは、丸いヘッドが通過するとき、ユニバーサルヘッドの幅が十分でないとき、プラスチック、複合材、薄いシート、または木材を固定するときに使用する留め具です。

1 つのリベット、1 つの作業 – プルスルーを停止

トラス頭は、皿頭のような低頭形状ではありません。皿頭のような面一仕上げではありません。それは、可能な限り広い座面を提供することです。

素材が柔らかい、脆い、または薄い場合、ファスナーを所定の位置に保つ必要がある場合、トラス頭が最適です。

規格 – GB/T 1014 および Q 454

当社は確立された規格に従ってトラス頭半中空リベットを製造しています。

トラス頭は、中国の標準では「大キノコ頭」とも呼ばれます。これらの仕様のいずれか、またはお客様のカスタム図面に合わせて製造することができます。

材質と仕上げ – 当社が提供するもの

材料:炭素鋼 (亜鉛メッキ)、ステンレス鋼 (304/316、不動態化)、真鍮 (C2680)、銅 (C11000)、アルミニウム (1100/5052/5056)

仕上げ:亜鉛メッキ、ニッケルメッキ、不動態化、ラッカー塗装、黒染め、無地

実際の用途の 1 つ – プラスチック製の保管箱のハンドル アタッチメント

プラスチック製の保存容器のメーカーは、容器本体に金属製のハンドルを取り付ける必要がありました。各ビンには 4 つのリベットが使用されました。以前の丸頭リベットは、持ち上げを繰り返すとプラスチックを突き抜けてしまい、座面が狭いため荷重に耐えることができませんでした。お客様はワッシャーを追加しようとしましたが、うまくいきましたが、部品が追加され、組み立てに時間がかかりました。

当社は、亜鉛メッキ鋼製トラスヘッド半中空リベット - シャンク 4.0 mm、ヘッド 11.0 mm、バレル長 10.0 mm を提供しました。非常に幅広のヘッドにより、負荷がより広い領域に分散されるため、引き抜けやワッシャーが不要になります。お客様は 250 個のビンにわたって 1,000 本のリベットをテストしました。 20kg の荷重で 10,000 回のリフト サイクルを行った後も、故障はゼロでした。彼らは現在、年間 300,000 個のバッチで当社のリベットを注文しています。

私たちの工場について - リベットを作るのは誰ですか

当社は東莞を拠点とするファスナーメーカーで、冷間圧造において 10 年以上の経験があります。当社の施設では、小さな電子部品から大型の工業用ファスナーに至るまで、直径 0.8 mm から 10 mm のリベットを製造できる 45 台の冷間圧造機が稼動しています。

直径0.8mm～10mm– 小さな電子機器用リベットから大きな工業用ファスナーまで。その範囲をカバーしております。

標準またはカスタム– 当社は 45 台の冷間圧造機で大量注文を処理しています。カスタム長さ、標準外のヘッドプロファイル、特殊仕上げにも対応します。図面があれば製作させていただきます。

クイックサンプリング– 最も一般的な直径のワイヤーを在庫しているため、サンプルは 5 ～ 7 日で出荷できます。リベットのテストに何週間も待つ必要はありません。

現場での 10 年以上の経験– 当社の上級技術者は、この作業を長く行っており、新人のオペレーターができない公差を保持する方法を知っています。彼らは、ワイヤーがどのように動作するか、ダイスがどのように摩耗するか、仕様から逸脱する前に機械を調整する方法を理解しています。

すべてのバッチをチェック– キャビティの深さ、ヘッドの形状、シャンクの直径、硬度 – 工場から出荷される前にすべてのバッチを検証します。

お客様が当社を選ぶ理由 – リアルなフィードバック

当社のトラス頭半中空リベットを使用するメーカーは、同じ理由で当社に戻ってきます。

最も広い座面– シャンク径の 2.2 ～ 2.8 倍で抜けを防止

ワッシャーは必要ありません– 幅広のヘッドにより、別個のハードウェアが不要になります

一貫した形状– すべてのバッチが図面と一致します

クイックサンプル– 5 ～ 7 日、待ち時間なし

当社は、北米、ヨーロッパ、アジアのプラスチック製品、自動車内装、電子機器筐体、電化製品、HVAC、看板のメーカーと協力しています。

よくある 2 つの質問

Q: 「当社の特定の設計要件に基づいて、カスタムのトラスヘッド半中空リベットを製造できますか?」

A: はい – カスタム リベットは当社のビジネスの重要な部分を占めています。当社は、次のようなお客様の正確な仕様に合わせてリベットを製造します。

非標準のシャンク直径 – 当社の標準範囲である 0.8 ～ 8.0 mm を超えています

カスタムヘッド寸法 – より大きいまたはより小さいヘッド直径、異なるヘッド高さ、または変更されたヘッドプロファイル

特別な長さ – 厚い材料スタックには長いバレル、薄い材料には短いバレル

ユニークな素材または仕上げ - 当社の標準ラインナップにない素材が必要な場合は、調達できます。

より厳しい公差 – 精密用途の重要な寸法で ±0.02mm を維持できます

プロセスは簡単です。図面 (PDF または 3D モデル) を送信していただくと、当社のエンジニアが製造可能性を確認します。当社は、大量生産を開始する前に、DFM フィードバックを提供し、価格を確認し、最初の製品を作成し、承認を得るためのサンプルを発送します。カスタム ツールのリードタイムは 15 ～ 20 日です。図面があれば製作させていただきます。

Q: 「トラス頭半中空リベットの最大直径はどれくらいですか?」

A: 当社の 45 台の冷間圧造機は、シャンク直径 10 mm までのリベットを製造できます。 10 mm を超える直径については、カスタム ツールについて検討できますが、ほとんどの産業用途では、0.8 ～ 10 mm の範囲で要件の大部分をカバーできます。トラスヘッドの直径はシャンクに合わせて調整されます。10mm シャンクの場合、ヘッドの直径は通常 22 ～ 28mm で、頑丈なプラスチックまたは複合材アセンブリに非常に広い座面を提供します。
