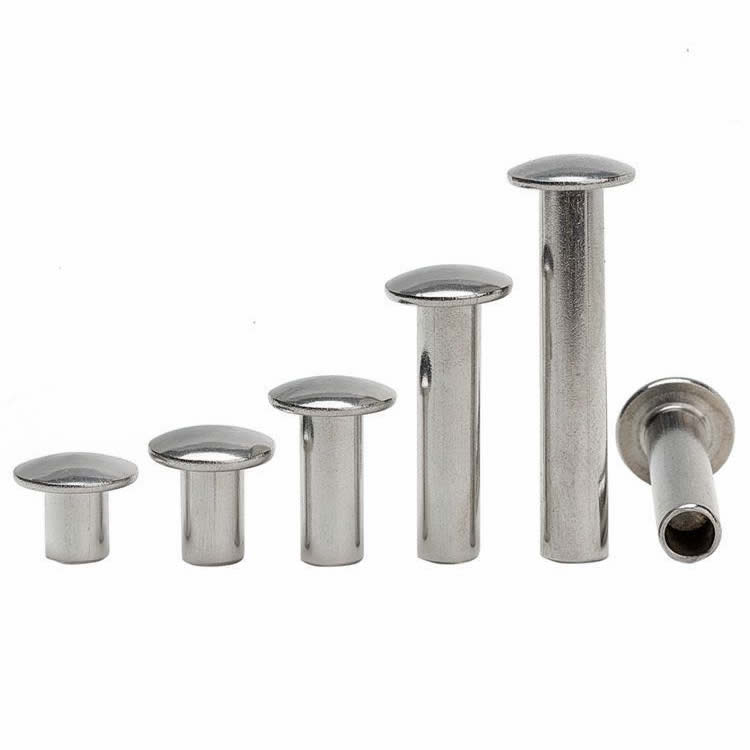

ユニバーサルヘッド半中空リベット

リベットを丸頭よりも低く設置する必要があるが、平頭よりも多くの支持面積を提供する必要がある場合、ユニバーサル ヘッドが理想的なバランスを提供します。ユニバーサルヘッドの半中空リベットは、わずかに丸みを帯びた薄型のドームを備えており、引っ掛かりを軽減し、負荷をより広い面に分散します。半中空キャビティにより、ソリッドリベットと比較して締結力が約 70% 削減され、自動組立やデリケートな素材に適しています。

Nuote Metals のコールドヘッド ユニバーサル ヘッド リベットは、低炭素鋼、ステンレス鋼 (304/316)、真鍮製です。当社のコンポーネントは、自動車の内装、かばん、革製品、電子機器の筐体、家具のアセンブリなど、クリーンで目立たない外観が重要な業界にサービスを提供しています。

ユニバーサルヘッドの違い

ユニバーサルヘッドは、高さ、幅ともに丸頭と平頭の中間に位置します。引っ掛かりを最小限に抑える低いプロファイルを維持しながら、丸頭よりも大きな座面を提供します (引き抜けのリスクを軽減します)。

ユニバーサルヘッドは「中間」のオプションで、ほとんどのプラスチックや布地での引き抜けを防ぐのに十分な幅があり、可動部品や衣服への引っかかりを避けるのに十分な低さで、消費者製品で完成したように見えるのに十分な丸みを帯びています。

技術仕様 - 材質、寸法、仕上げ

材質のオプション

標準寸法 – ユニバーサルヘッド（スチール）

公差：シャンク径±0.05mm、ヘッド径±0.15mm、全長±0.15mm。カスタムバレル長も利用可能です。

機械的データ (5mm スチール製ユニバーサルヘッド、2mm スチールシートにセット)

半中空キャビティは通常、中実リベットのせん断強度の 80 ～ 90% を維持しながら、必要な取り付け力は大幅に小さくなります。

利用可能な仕上げ

リベットの作り方を見る

百聞は一見に如かず。下のビデオをクリックして、ワイヤの供給から完成したリベットの排出まで、当社の冷間圧造プレスの動作をご覧ください。シーケンス全体は毎分 200 ～ 300 個の速度で実行され、各段階でリアルタイムの品質監視が行われます。

当社のマルチステーション コールド ヘッダーは、角付け、圧造、キャビティの押し出し、トリミングを 1 つの連続サイクルで実行し、すべての公差を ±0.05 mm に維持します。あなたが目にしているものは、私たちがバッチごとに納品するものです。

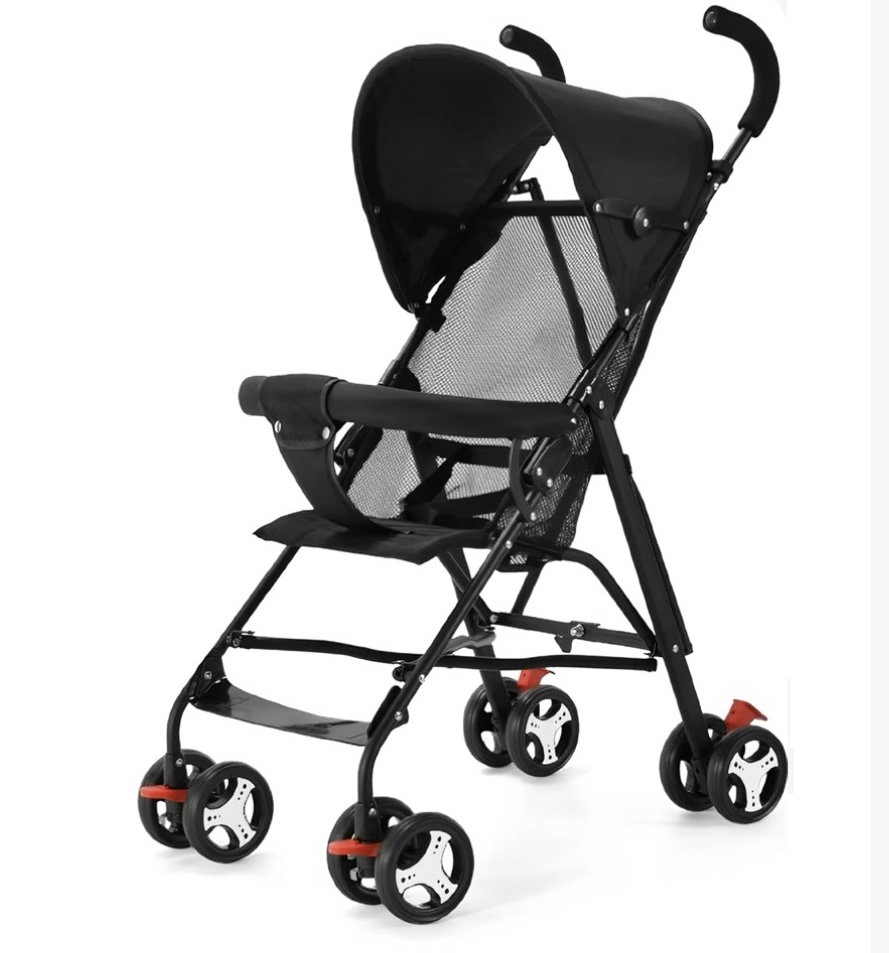

実際のお客様の例 – ベビーカーの折りたたみヒンジ

これは、ユニバーサルヘッド半中空リベットの多くの用途のうちの 1 つです。これは、制限を示唆するものではなく、実際の運用環境での使用を示すために含まれています。

子供用品メーカーからある悩みを相談されました。彼らのベビーカーのフレームでは、折りたたみジョイントに丸頭リベットが使用されていました。両親がベビーカーを折りたたんだり広げたりすると、丸い頭が布製のシートに引っかかりました。苦情が増えていた。丸頭よりも低く、トラス頭のようにかさばらず、10,000 回の折り畳みサイクルに耐えられるリベットが必要でした。

ユニバーサルヘッド半中空リベット - シャンク 5mm、ヘッド直径 10mm、亜鉛メッキ炭素鋼をお勧めします。ユニバーサルヘッドの高さは丸型の3.2mmに対してわずか2.4mmでした。その0.8mmの差が生地の引っ掛かりを解消しました。幅広の 10 mm ヘッドにより応力がより適切に分散され、プラスチック ブッシングの亀裂が防止されます。

お客様は 100 台のベビーカーで 500 個のリベットをテストしました。 10,000 回の折りたたみサイクルの後でも、引っ掛かり、緩み、亀裂はありません。彼らは現在、当社のリベットを 50,000 ～ 100,000 個のバッチで注文しています。

お客様の声 - 本当のフィードバック

半中空リベットが使用される場所

• ベビーカーとベビーカー – 折りたたみヒンジ、布地の取り付けポイント
• 自動車内装 – ドアパネルトリム、シートカバー、グラブハンドル
• ラゲッジおよびケース – ハンドルブラケット、コーナーガード、ロックの取り付け
• 革製品 – ベルト穴、バッグストラップの取り付け、装飾トリム
• 電子機器エンクロージャ – 薄型固定、シャーシ アセンブリ
• 家具 – 金属と木材の接合部、室内装飾品のトリム
• 柔らかい素材 - キャンバス、防水シート、プラスチック

リベットの冷間圧造方法

冷間圧造では、高速プレスと精密金型を使用して、室温で金属を成形します。ユニバーサルヘッド半中空リベットには、多ステーションコールドヘッダーを使用します。

伸線– 入力ワイヤは正確なシャンク径に引き抜かれます。

切り落とす– ワイヤーは正確なブランク長さに合わせて切断されます。

ファーストブロー（角打ち）– 空白は中央に配置され、正方形になります。

セカンドブロー（ヘディング）– 超硬ダイスがユニバーサルヘッドを形成します。

3打目（キャビティ押出）– パンチにより、半中空のキャビティ (バレルの長さの 45 ～ 55%) が作成されます。

トリミング– ヘッドエッジ周りのバリが除去されます。

タンブリング– 微細なバリが除去されます。

メッキまたは不動態化– 指定どおりに適用されます。

冷間圧造により材料が加工硬化され、表面硬度が 15 ～ 20% 増加します。当社の超硬ダイスはRa 0.1μmまで研磨されており、スムーズなヘッド形成が可能です。

当社の品質管理プロセス – 原材料から生産ラインまで

リベットのすべてのバッチは、多層検査システムに従います。

材料の入荷段階

各コイルの直径 (レーザー マイクロメーター、±0.02 mm) と硬度 (ロックウェル テスター) が検査されます。仕様外のコイルは拒否されます。

セットアップと最初の段階

最初の 10 個のリベットは 20 倍の倍率で表面欠陥が検査され、光学コンパレータで測定されます。ヘッド直径、ヘッド高さ、シャンク、長さ、キャビティ深さは図面と一致する必要があります。

生産段階では

オペレーターは 500 個ごとに 5 本のリベットを抜きます。重要な寸法はデジタルノギスと合否ゲージでチェックされます。ドリフトが発生した場合は、すぐに停止ボタンを押してください。

Cリンチ検証段階

2,000 個ごとに、実際の素材のサンプルに 3 つのリベットを取り付けます。丸めたクリンチの対称性、堅さ、亀裂が検査されます。

腐食試験（該当する場合）

メッキリベットの場合、サンプルは ASTM B117 に従って塩水噴霧チャンバーに入れられます。証明書はバッチとともに発行されます。

最終選別段階

すべてのリベットは高速カメラを備えた光学選別機を通過します。ソート後、ランダムな AQL サンプル (レベル II、1.0) が手動で検証されます。

すべての検査記録は 5 年間保存され、すべての出荷に同梱されます。

ご注文 – 箱の中身

• 密封袋に入ったリベット – 部品番号、バッチ番号、数量のラベルが貼付されています
• 寸法検査レポート – バッチから測定された 10 本のリベット
• 材料証明書 - 使用コイルのミルテスト証明書
• めっき証明書 – 厚さと塩水噴霧の結果 (該当する場合)
• 適合証明書 – QA マネージャーによる署名、バッチ追跡可能

Nuote Metals は ISO 9001:2015 の認証を取得しています。 RoHS および REACH 宣言はご要望に応じて提供されます。

私たちの働き方 – 実用的な情報

• サンプル – 標準在庫サイズで 20 ～ 50 個の無料サンプル (送料はお客様負担)
• トライアル注文 - 初回検証には 10,000 個を推奨
• MOQ – 2,000 個 (スチール/真鍮)、3,000 個 (ステンレス)
• リードタイム (在庫あり) – 5 ～ 7 営業日
• リードタイム (カスタムバレル) – 12 ～ 15 日
• 工具料金 – 標準ユニバーサルヘッド工具 (3 ～ 8 mm シャンク) の場合は不要

よくある 3 つの質問

Q1: 丸頭または平頭ではなく、ユニバーサルヘッド半中空リベットを選択する必要があるのはどのような場合ですか?

A: 丸いヘッドよりも大きな座面が必要な場合 (柔らかい素材でのすり抜けを防ぐため)、ただし引っ掛かりを避けるために低いプロファイルも必要な場合は、ユニバーサル ヘッドを選択してください。ユニバーサルヘッドはラウンドより幅が広く（シャンクの2.0～2.2倍、対1.6～1.8倍）、低めに設置されています（ヘッド直径の35～40％対40～50％）。上記のベビーカーケースでは、0.8mmの高低差により生地の引っ掛かりが解消されました。丸型ヘッドの方がシンプルで安価です。フラットヘッドはフラッシュ用途に適しています。ユニバーサル ヘッドは、混合材料アセンブリ用の「プレミアム ビジブル」オプションです。

Q2: ユニバーサルヘッド半中空リベットはボスを割らずにプラスチックに使用できますか?

A: はい。ユニバーサルヘッドの広いベアリングエリアにより、セッティング力がより広い面に分散され、ABS やポリカーボネートなどの脆性材料への応力が軽減されます。プラスチックの場合、バレルの長さを材料のスタックより正確に 1.0 ～ 1.5 mm 長くし、プレス (ハンマーではなく) を使って制御された力で固定することをお勧めします。ベビーカーのケースでは、ユニバーサル ヘッドにより、以前は丸いヘッドによって損傷していたプラスチック製ブッシュの亀裂が防止されました。

Q3: ステンレス鋼のユニバーサルヘッド半中空リベットの最大グリップ範囲はどれくらいですか?

A: ステンレス鋼の場合、シャンク径の 4 倍を超えないグリップをお勧めします。 5mmステンレスリベットの場合、安全グリップは20mmまでとなります。それを超えると、バレルがセッティング中に加工硬化し、亀裂が入る可能性があります。スタックを厚くする場合は、低炭素鋼 (延性が高い) を使用するか、中間焼鈍してバレルの長さを長くすることをお勧めします。直径 6 mm および 8 mm で最大 30 mm のカスタムバレル長を提供できます。推奨事項については、正確なスタックの厚さをお知らせください。

見積もりをリクエスト – 必要なものを教えてください

ユニバーサルヘッド半中空リベットの確定見積もりを受け取るには、次の情報を提供してください。

• シャンク径(mm)
• バレルの長さ (mm) – または材料スタックの合計の厚さ
• 材質(スチール/ステンレス304/316/真鍮)
• 仕上げ (亜鉛 / ニッケル / 黒染め / 不動態化)
• 年間推定量

図面、現在のリベットの写真、またはサンプル部品を添付することもできます。 24 時間以内に、工具のコスト (ある場合)、個数の価格、リード タイム、無料サンプル ポリシーについて返信します。

今すぐ RFQ を Nuote Metals に送信してください。プレッシャーや義務はありません。明確な競争力のある見積もりだけです。
