ユニバーサルヘッド半中空リベット

毎週、当社の製造現場を歩き回ります。重機用の丸型ヘッド、軟質プラスチック用のトラスヘッド、電子機器用のフラットヘッドを使用しているのがわかります。しかし、最も頻繁にマウントされるツールは何でしょうか?ユニバーサルヘッドダイ。

なぜ？なぜならユニバーサルヘッド半中空リベット幅広い材料と用途に対応します。高すぎず、幅すぎず、滑らかな半径で引っ掛かりを防ぎます。過去 18 か月だけで、このヘッド スタイルを 1,200 万個以上出荷しました。

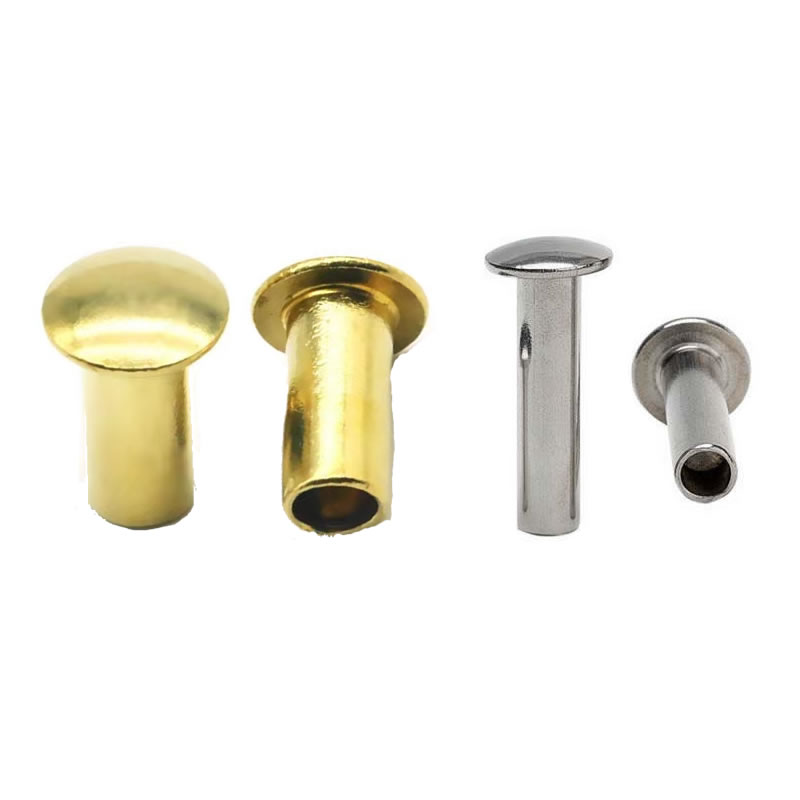

ヌオーテメタルズは、炭素鋼、ステンレス鋼 (304/316)、真鍮のユニバーサル ヘッド リベットを製造します。このページでは、お客様から寄せられた 2 つの実際の製造ストーリー、当社が保持する正確なパラメータ、および当社の冷間圧造プロセスで一貫して完璧なドームが得られる理由を説明します。

2 つの製造ストーリー – 注文ログから直接抜粋

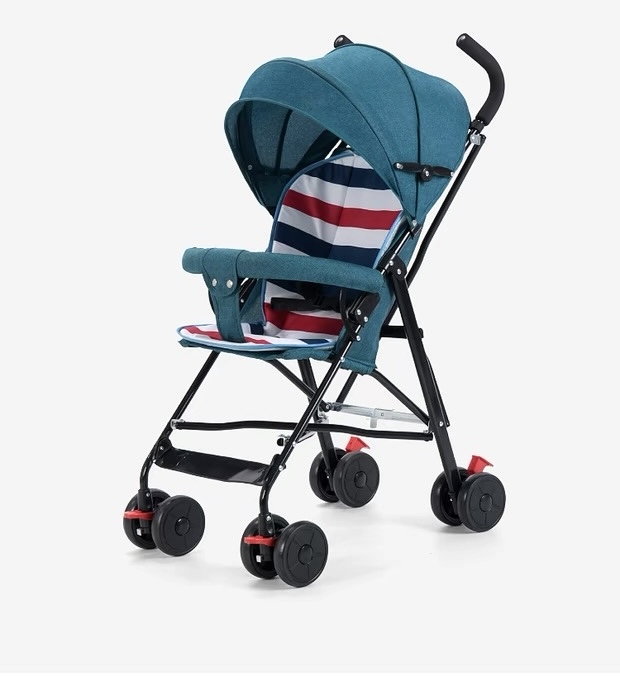

ベビーカーフレーム組立品（炭素鋼、亜鉛メッキ）

子供用品メーカーからある問題について相談を受けました。彼らのベビーカーのフレームでは、折りたたみジョイントに丸頭リベットが使用されていました。両親がベビーカーを折りたたんだり広げたりするときに、頭が布製のシートに引っかかりました。苦情が増えていた。彼らは次のようなリベットを必要としていました。

丸い頭よりも低い位置に座った

トラスヘッドのようにかさばりませんでした

10,000回の折り畳みサイクルに耐えられる

ユニバーサルヘッド半中空リベット - シャンク 5mm、ヘッド直径 10mm、亜鉛メッキ炭素鋼をお勧めします。ユニバーサルヘッドの高さは丸型の3.2mmに対してわずか2.4mmでした。この0.8mmの差が生地の引っ掛かりを解消しました。幅広の 10 mm ヘッドにより応力がより適切に分散され、プラスチック ブッシングの亀裂が防止されます。

250,000個を供給しました。 1 年間の生産後、顧客は 2 回再注文しました。これ以上の厄介な苦情はありません。

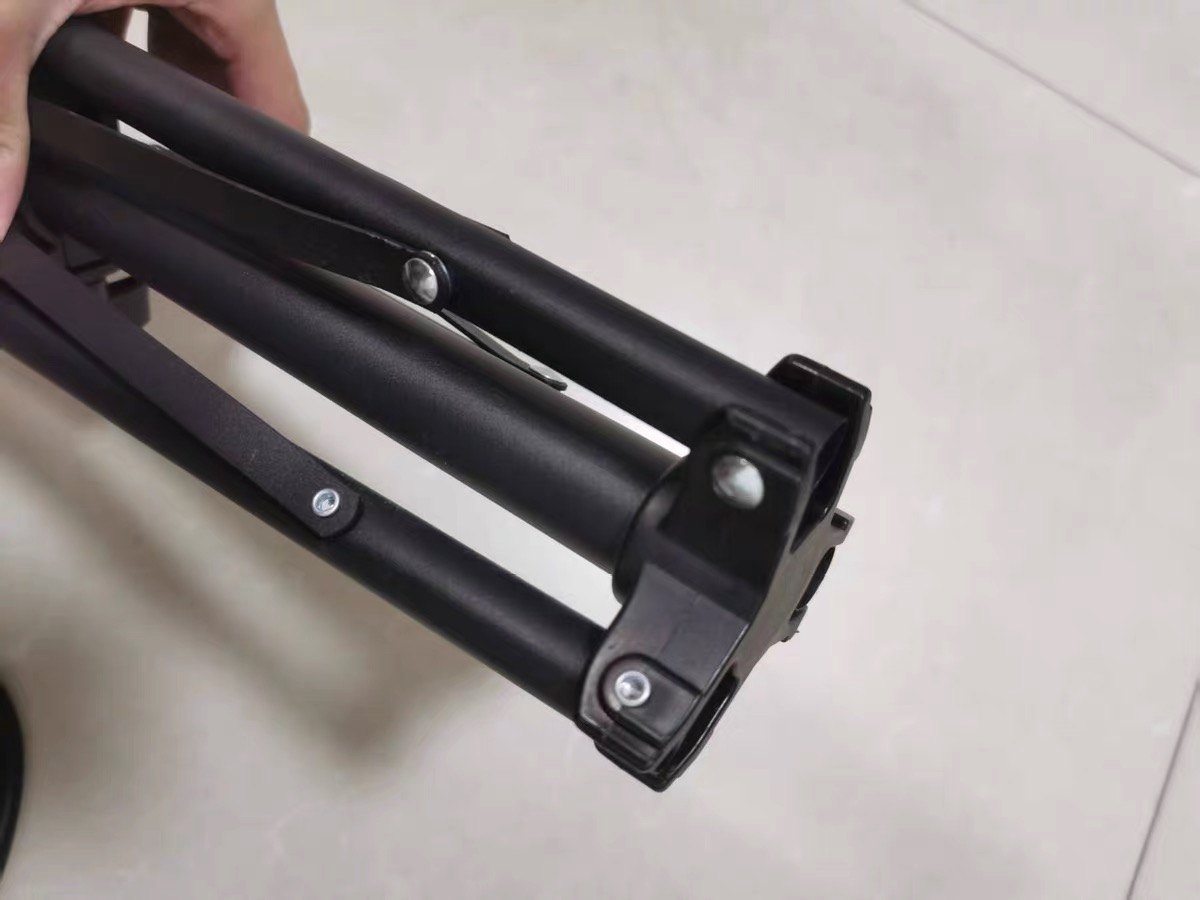

アルミニウム三脚脚ヒンジ (スチール、ニッケルメッキ)

三脚メーカーは、高級感があり、耐腐食性があり、伸縮機構に干渉しない脚ヒンジ用のリベットを必要としていました。彼らはステンレス鋼の丸頭リベットを試しました。ヘッドの高さが高すぎて、脚のチューブの内側に擦れてしまいました。

ヌオーテメタルズ は鋼材を提供しましたユニバーサルヘッド半中空リベットニッケルメッキ付き。 4mm シャンク、8.5mm ユニバーサルヘッドの高さはわずか 1.9mm で、脚の内側をクリアするのに十分な低さです。ニッケルメッキは既存のハードウェアの仕上げと一致しました。半中空のキャビティにより、薄いアルミニウムの脚を変形させることなく、軽い空気圧プレスの設定が可能になりました。

お客様は現在、4 つの三脚モデルにわたってこれらのリベットを 800,000 個以上使用しています。同社の組立ラインは、ジャムなしで 1 時間あたり 1,200 本のリベットで稼働しています。

ユニバーサルヘッドを構成するもの – 私たちが実際に使用する数字

ユニバーサルは、漠然とした「汎用」ラベルではありません。特殊な形状です。

当社のユニバーサルヘッドはちょうど真ん中にあります。柔らかい素材にも対応できる幅広タイプです。クリアランス用途に十分な低さ。消費財として十分な丸みを帯びています。

ヌオーテメタルズ はどのようにしてリベットを製造するのですか?

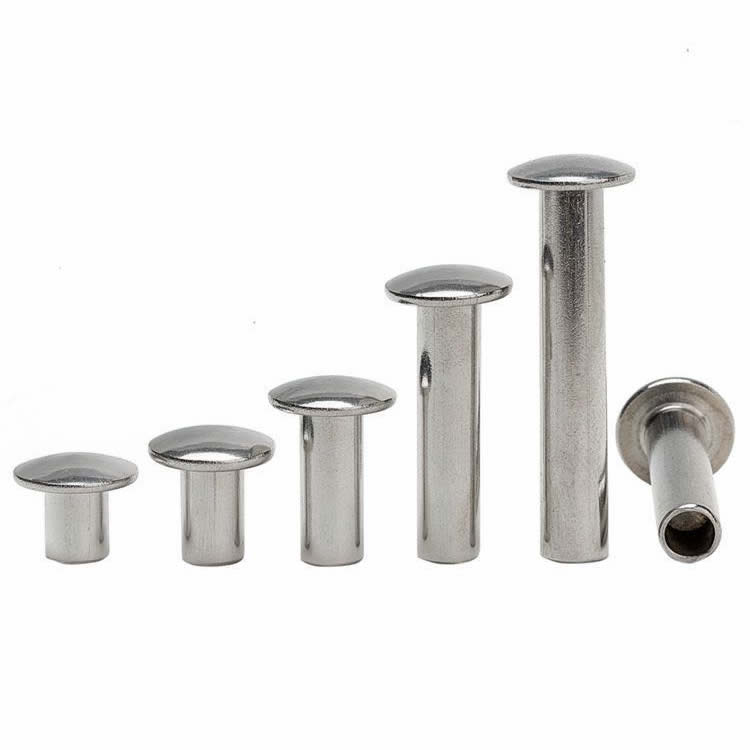

棚に常備している標準サイズ

バレルの長さが記載されていませんか?カスタムカットの場合は5〜7日追加します。 8,000個以上のご注文の場合、工具代は無料となります。

冷間圧造の違い – ドームを正しく作る方法

ユニバーサルヘッドは丸ヘッドよりも成形が困難です。広いドームは不均一に流れたい。これを次のように解決しました。

• 3 ステーションのプログレッシブ ヘッダー –一撃でシワができてしまう。 3 回の軽いブローで、滑らかで均一なドームが作成されます。
• 超硬ダイスと鏡面研磨 –ベタつきや表面の引きずり跡がありません。
• インプロセス光コンパレータ– 500個ごとにヘッドの同心度を検査します。公差：±0.10mm。

当社のユニバーサルヘッドリベットの不合格率は0.4%です。それらの不合格品のほとんどはコイルの接続によるものであり、ヘッド形成上の欠陥ではありません。

ヌオーテメタルズ からの発送ごとに得られるもの

ミルテスト証明書 – 元の溶融物まで追跡可能

寸法レポート – 測定された 10 個の部品 (ヘッド直径、ヘッド高さ、シャンク、バレル、キャビティ)

メッキまたは不動態化証明書（該当する場合）

適合証明書 – 当社の QA マネージャーによる署名

当社は ISO 9001:2015 認証を取得しています。 RoHS および REACH 宣言はすべての材料の標準です。

私たちのポリシー – ゲーム禁止

サンプル– 標準ユニバーサルヘッドサイズであれば 20 個無料。送料はお客様が負担します。

MOQ– 2,000個（スチール/真鍮）、3,000個（ステンレス）

在庫リードタイム– 5営業日

カスタムリードタイム– 12営業日

ツーリング– 標準ユニバーサルヘッドツーリングは無料

私たちが毎日答える 3 つの質問

Q1: 当社のベビーカーのフレームにはプラスチック製のヒンジブッシュが使用されています。古い丸頭リベットがブッシュに亀裂を入れました。ユニバーサルヘッド半中空リベットはこれを解決しますか？

A: はい。ユニバーサルヘッドはシャンク直径の 2.0 ～ 2.2 倍ですが、丸型の場合は 1.6 ～ 1.8 倍です。この余分な幅により、クランプ力がより広い領域に分散され、脆いプラスチックへの応力が軽減されます。素材スタックよりも正確に 1.0 mm 長いバレル長と組み合わせることをお勧めします。これにより、ブッシングを過度に圧縮することなく穏やかなクリンチが作成されます。上記のベビーカー ケース (5 mm シャンク、2.5 mm プラスチック + 1.5 mm スチール) では、6 mm のバレル長を使用しました。 10,000サイクル後も亀裂は発生しません。

Q2: ユニバーサルヘッド半中空リベットをアルミニウムで作成できますか?三脚の脚はアルミニウム製なので、電食を避けたいと考えています。

A: はい。当社は5056アルミニウム合金でユニバーサルヘッドリベットを製造しています。ただし、アルミニウムは真鍮やスチールよりも柔らかいため、クリンチはあまり攻撃的ではありません。三脚ヒンジの用途では、環境が乾燥している限り (屋内スタジオでの使用)、真鍮はアルミニウムと実際にうまく機能します。屋外用三脚の場合は、ナイロン絶縁ワッシャーを備えた 304 ステンレス製、または陽極酸化アルミニウム製リベットをお勧めします。当社の三脚のお客様は、屋内/屋外での使用にニッケルメッキ真鍮を選択しました。2 年間の現場データの後で電気的問題はありませんでした。

Q3: ユニバーサルヘッド半中空リベットから期待できる最大ヘッド高さのバリエーションはどれくらいですか?当社では、ヘッド高さのばらつきが 0.15 mm を超える部品を拒否する自動フィーダーを使用しています。

A: 弊社の標準加工ではヘッド高さは±0.10mmとなります。重要な自動供給の場合、20,000 個を超える注文の場合、追加料金なしで 100% レーザー選別を使用して ±0.07 mm まで締めることができます。当社は、まさにこの要件を満たす自動車サプライヤーに 500,000 個を超えるユニバーサル ヘッド リベットを出荷してきました。フィーダーの不良はゼロと報告されています。

ユニバーサルヘッドをご自身の目で確かめてください

ご希望の材質とサイズのユニバーサルヘッド半中空リベットを20個郵送いたします。費用はかかりません。約束はありません。独自の組立ラインでテストしてください。

接触ヌオーテメタルズ直径、バレルの長さ、材質に応じて。サンプルは 24 時間以内に発送されます。
