真鍮チューブリベット

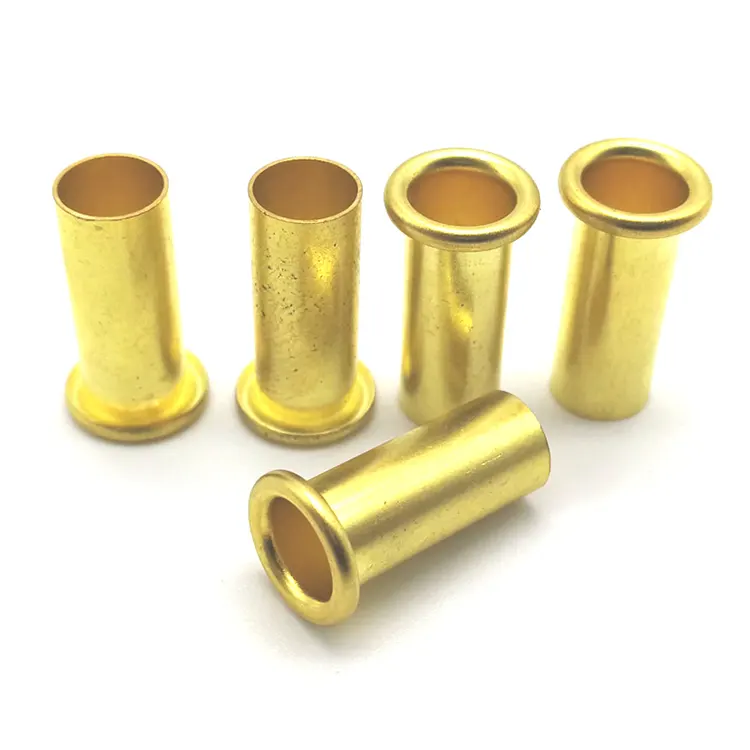

A 真鍮管リベット本質的には、一端に頭が形成された小径の真鍮管の短い部分です。シャンクはテールからヘッドまで中空になっています。取り付け中、薄い壁は非常に低い力で外側に回転し、きれいで均一なクリンチを作り出します。

これは、軽量で耐食性があり、中実または半管状のデザインのようにかさばったり大きな取り付け力を必要とせずに、すぐにセットできるものが必要な場合に指定する真鍮リベットです。

真鍮チューブリベット vs. ソリッド vs. セミチューブラー - すべてを変える中空

チューブ リベットは完全に中空であり、シャンク全体が薄い壁であり、最小限の力で外側に回転します。肉厚は通常 0.15 ～ 0.30 mm で、高い設定圧力に耐えられない柔らかい材料に最適です。ソリッドリベットは構造接合用です。半管状リベットは一般的な組み立て用です。チューブ リベットは、スピード、軽量、優しいセッティングが優先される場合に最適です。

C2680 真鍮 – ファスナーの裏側の素材

当社は C2680 真鍮から真鍮チューブリベットを製造しています。

真鍮は湿気の多い環境において優れた耐食性を備え、酸化に強く耐用年数を延ばします。また、適度な導電性も備えているため、回路基板の接続や接地装置など、高い導電性が重要ではない一部の電子および電気用途に適しています。

利用可能な仕上げ

すべてのメッキはRoHSに準拠しています。

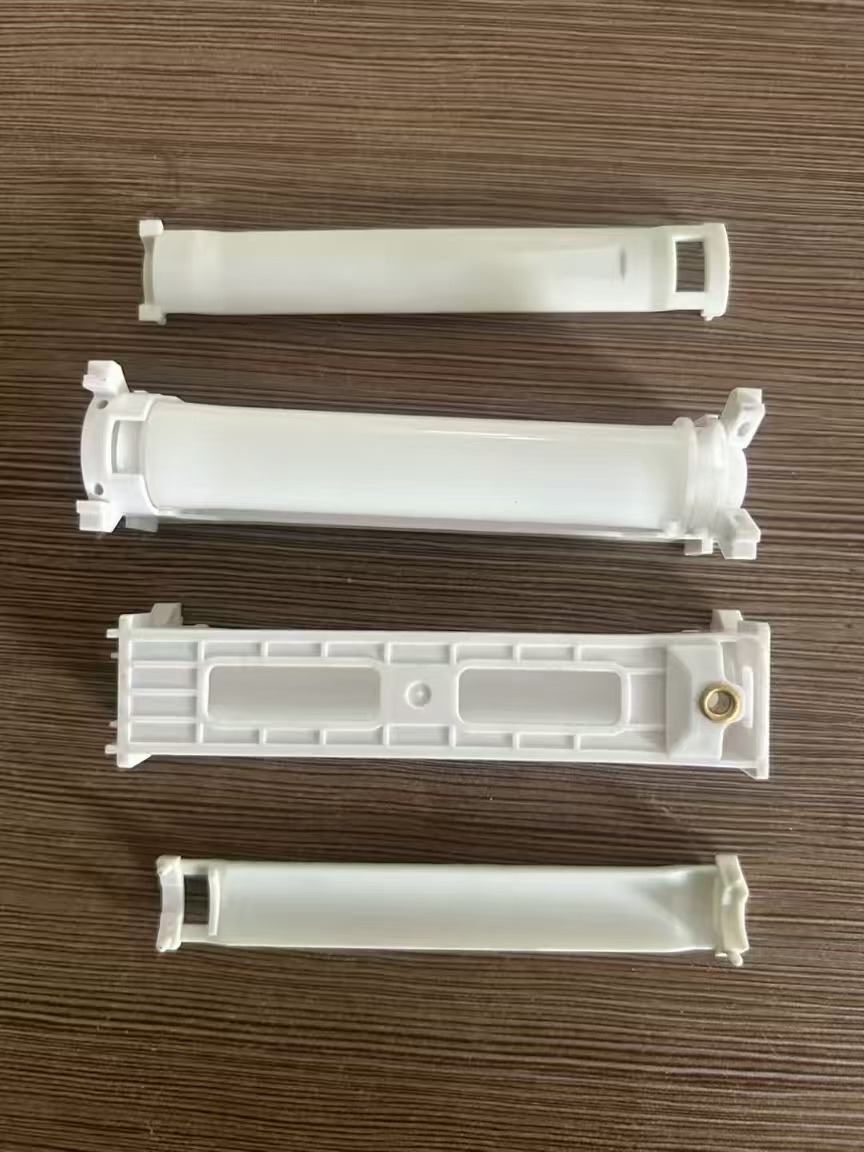

実際の用途の 1 つ – カーテンのプラスチック製ハードウェアのアセンブリ

カーテン レール システムとプラスチック製アクセサリのメーカーは、金属製のブラケットをプラスチック製のエンド キャップに取り付けるための留め具を必要としていました。以前のタッピングネジは、カーテンが絶えずスライドするため、時間の経過とともに緩んでしまいました。固体リベットは過度の力を必要とし、プラスチック部品に亀裂が入りました。半管状のリベットは、薄いプラスチックの壁にはまだ攻撃的すぎました。

お客様は次のようなファスナーを必要としていました。

最小限の力でセット可能 – プラスチック部品が割れることはありません

永続的に保持 – カーテンが連続的に動いても緩みません

カーテン金具の真鍮色の仕上げにマッチします

当社は、C2680 真鍮チューブ リベット - シャンク 3.0 mm、丸頭 5.5 mm、バレル長 5.0 mm、ニッケルメッキ仕上げを提供しました。完全に中空のデザインは、最小限の力で外側に広がり、プラスチックのエンドキャップがひび割れることはありません。ニッケルメッキはハードウェアの仕上げと一致しました。お客様は、250 個のカーテン レール アセンブリにわたって 500 個のリベットをテストしました。 10,000回の摺動サイクル後も、緩みゼロ、故障ゼロ。現在、彼らは当社のチューブ リベットを年間 200,000 個のバッチで注文しています。

真鍮管から完成したリベットまで - 私たちの作り方

真鍮チューブリベットは、本物の C2680 真鍮チューブストックとして始まります。

チューブの調達– 認定工場からの認定 C2680 真鍮チューブ。各バッチにはミルテスト証明書とヒート番号が付属します。

受入検査– チューブストックの外径 (±0.02mm)、肉厚、材料組成がチェックされます。分光計により C2680 グレードが確認されました。仕様外の材料は拒否されます。

チューブの切断– チューブは正確なブランク長さに合わせて切断されます。各ブランクは 1 つのリベットになります。

見出し– 切断されたチューブブランクはヘッダープレスに配置されます。超硬ダイは、一方の端にヘッド (丸、平、皿頭) を形成します。研磨されたダイは表面の跡を防ぎます。

トリミング– ヘッドエッジ周囲のバリが除去されます。

タンブリング– 微細なバリが除去されます。

メッキまたはコーティング（指定された場合）– 必要に応じて適用されます。

最終検査– 100% 光学選別。 AQL サンプルは手動で検証されました。寸法レポート、材料証明書、および適合証明書が発行されます。

サンプルリードタイム:標準は 5 ～ 7 日。カスタム ツール: 15 ～ 20 日。

すべてのチューブ リベットがアセンブリ内で確実に機能することを確認する方法

真鍮チューブ リベットのバッチが工場から出荷される前に、ゲージだけでなく、素材上でそれを検証します。

ステップ 1 – 材料の検証– 入荷したチューブストックの外径、肉厚、組成がチェックされます。分光計は C2680 真鍮グレードを確認します。仕様外の材料は生産に入りません。

ステップ 2 – 寸法チェック– 各工具セットアップの最初の 10 個のリベットが光学コンパレータで測定されます。内径、外フランジ、バレルの長さ、壁の厚さは図面と一致する必要があります。

ステップ 3 – 素材の設定テスト –2,000 ピースごとに、実際の素材のサンプルに 3 つのリベットを取り付けます。私たちは以下をチェックします:

• クリンチはしっかりと対称的です
• ボアは開いたままで、障害物はありません
• ひび割れや歪みはありません

ステップ4 – 最終選別 –すべてのリベットは光学選別機を通過します。拒否されたものは自動的に排除されます。ランダムな AQL サンプルは手動で検証されます。

検査記録は5年間保管しております。フィールドで問題が発生した場合は、バッチをトレースして完全なファイルを取得できます。

私たちが協力する相手 – 世界中のメーカーから信頼されています

当社は、北米、ヨーロッパ、アジアのメーカーに真鍮チューブリベットを供給しています。当社のお客様は以下を構築します。

• 革製品– バッグ、ベルト、財布、馬具、時計ストラップ
• 自動車内装– トリムパネル、シートカバー、ソフトアセンブリ
• 照明器具– 装飾金具、銘板付属品
• 家電– 軽量の筐体、回路基板接続
• ジュエリーとアクセサリー– 装飾的なファスナー、留め具
• 家具– ヒンジアタッチメント、装飾トリム

当社は、迅速なプロトタイピングから大量生産まで、小規模の組立工場と大規模な OEM の両方と提携しています。当社の強みは柔軟性です。カスタムサイズ、素早いサンプル、そしてどの量でも一貫した品質です。

よくある 3 つの質問

Q: 「量産注文する前にサンプルを入手できますか?」

A: はい – すべての製品のサンプルを提供しています。既存の標準仕様の場合、サンプルは無料で提供されます。お客様のご負担は送料のみです。カスタム サイズまたはカスタム ツールの場合、サンプルの入手可能性とリードタイムは特定の要件によって異なります。図面または仕様を当社の営業チームにご連絡ください。サンプルのコストと納期についてアドバイスさせていただきます。

Q: 「C2680 真鍮と C2600 真鍮の違いは何ですか? どちらがチューブ リベットに使用されますか?」

A: C2680 には約 65% の銅と 35% の亜鉛が含まれており、C2600 には約 70% の銅と 30% の亜鉛が含まれています。 C2680 はより高い硬度と耐摩耗性を備えているため、取り付けや使用中に繰り返し摩擦やストレスを受けるリベットに最適です。薄壁を亀裂を生じさせずに外側に転がす必要があるチューブ リベットの場合、C2680 は硬度と延性の最適なバランスを提供します。当社ではチューブリベットの標準黄銅合金としてC2680を使用しています。

Q: 「真鍮管リベットの壁は非常に薄いように見えますが、取り付け中に崩れてしまうことはありますか?」

A: 薄い壁は意図的なもので、最小限の力でリベットを外側に回転させることができます。ただし、条件が正しくないと崩壊が発生する可能性があります。一般的な原因と解決策:

バレルの長さが短すぎる– バレルが材料の厚さを 1.5 ～ 2.0 mm 超えて伸びていない場合、壁は行き場を失って崩壊します。スタックの厚さに基づいて長さを調整します。

設定力が高すぎる– チューブ リベットに必要な力は、ソリッド リベットの 15 ～ 20% だけです。プレス圧力を下げます。

穴のサイズがきつすぎる– バレルには拡張する余地が必要です。穴サイズをシャンク + 0.15 ～ 0.20mm に拡大します。

ツールの不一致– ヘッドを均等にサポートする凹型アンビルを使用します。適合する工具を供給できます。
