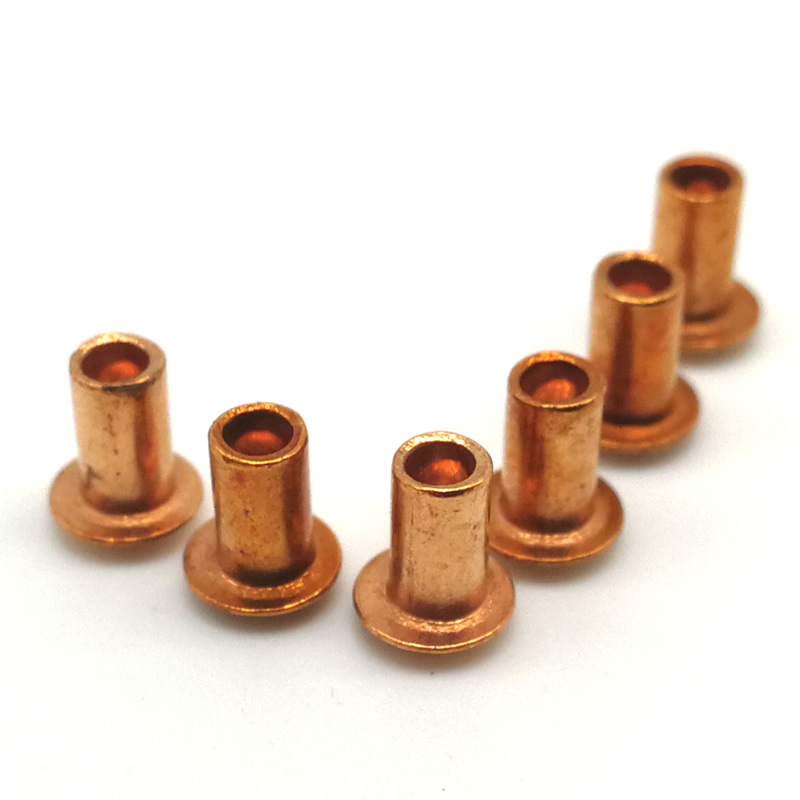

銅製半中空リベット

アセンブリに半中空リベットを低力で取り付ける必要があり、さらに電流を流し、熱を伝え、表面を衛生的に維持する必要がある場合、銅はこれら 3 つすべてを実現できる唯一の材料です。銅製半中空リベット半管状デザインによる 70% の設定力削減と、C11000 純銅のユニークな特性 (100% IACS 電気伝導率、401 W/m・K の熱伝導率、天然の抗菌性能) を組み合わせています。

導電性と生産効率の両方が重要な場合、銅製の半中空リベットが工学的な解決策となります。

銅対真鍮対アルミニウム – 重要な数字

次の場合には銅を選択してください。リベットには電流が流れる必要があります。アセンブリでは、コンポーネントから熱を逃がす必要があります。抗菌性が求められます。半中空ファスナーには最高の導電性が必要です。

C11000 銅 – 材料特性

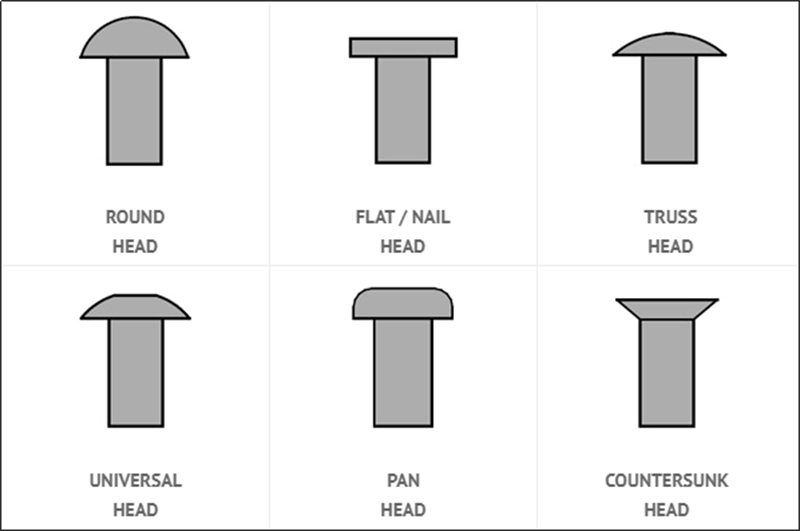

ヘッドスタイル – 当社が提供するもの

銅製半中空リベットは 6 種類のヘッド スタイルでご利用いただけます。

1 つの実際のアプリケーション – LED 照明器具ドライバーボード

高出力 LED 照明器具のメーカーは、ドライバー ボードをヒートシンク ハウジングに取り付けるための留め具を必要としていました。ドライバー ボードは動作中にかなりの熱を発生しました。以前のスチール製ネジは機械的接続を提供していましたが、熱伝達が不十分でした。熱の蓄積により LED の寿命が短くなっていました。お客様は、ドライバー ボードの損傷を避けるために最小限の力で固定しながら、ドライバー ボードから熱を逃がす留め具を必要としていました。

C11000 銅製半中空リベット - シャンク 3.0 mm、丸頭 5.5 mm、バレル長 5.0 mm、プレーン仕上げを提供しました。銅は 401 W/m·K の熱伝導率を実現し、ドライバー ボードから効率的に熱を放散しました。浅いキャビティにより、セッティング力が 60% 以上減少し、ドライバーボードへのダメージはありません。永続的なクリンチは熱サイクル下でもしっかりと保持されます。顧客は 500 個の治具にわたって 500 個のリベットをテストしました。 5,000 回の熱サイクル後も故障はゼロです。彼らは現在、銅製の半中空リベットを年間 150,000 個のバッチで注文しています。

製造工程 – 生産フロー図

当社の検査装置 – 品質の検証方法

当社は、出荷前に銅製の半中空リベットのすべてのバッチを検査するために、あらゆる種類の校正済み検査装置を維持しています。

• レーザーマイクロメーター – シャンク径と肉厚を±0.02mmの精度で非接触で高速測定します。
• 光学コンパレータ (プロファイル プロジェクター) – ヘッドのプロファイル、フランジの直径、および全体の形状を視覚的に検査します。
• 2.5D 画像測定システム – 内径、フランジ同心度、バレル長の自動測定。
• 分光計 – C11000 銅 (≥99.9% Cu) の材料組成検証。
• ロックウェル硬度計 – 原材料および完成品の硬度を検証します。
• 塩水噴霧試験室 – 必要に応じて ASTM B117 に準拠した耐食性試験。

すべての機器は、認定された第三者研究所によって毎年校正されます。検査記録は 5 年間保存され、すべての出荷に同梱されます。

お客様の声 - 本当のフィードバック

私たちはお客様に私たちを代弁してもらいます。上の画像は、LED 照明メーカーから電源メーカー、電気機器サプライヤーまで、生産ラインで当社の銅製半中空リベットを使用したメーカーからの実際のフィードバックを示しています。

彼らは同じ理由で私たちに戻ってきます。

• 優れた熱性能 – 401 W/m・K の伝導率により効果的な熱放散を実現
• 永久導電率 – 100% IACS、時間の経過による劣化なし
• 低力設定 – ソリッドリベットよりも 70% 少ない力で、繊細なコンポーネントを保護します
• 一貫した品質 – すべてのバッチが寸法と性能の要件を満たしています
• 信頼性の高い配送 – サンプルは 5 ～ 7 日で発送され、生産は予定通りに行われます

よくある 3 つの質問

Q: 「量産注文する前にサンプルを入手できますか?」

A: はい – すべての製品のサンプルを提供しています。既存の標準仕様の場合、サンプルは無料で提供されます。お客様のご負担は送料のみです。カスタム サイズまたはカスタム ツールの場合、サンプルの入手可能性とリードタイムは特定の要件によって異なります。図面または仕様を当社の営業チームにご連絡ください。サンプルのコストと納期についてアドバイスさせていただきます。

Q: 「銅製半中空リベットの最小肉厚はどれくらいですか?」

A: 最小肉厚はシャンクの直径とキャビティの深さによって異なります。キャビティ深さが 45 ～ 55% の一般的な 3.0 mm シャンクの場合、肉厚は約 0.20 ～ 0.30 mm です。直径が大きい場合は、より厚い壁を実現できます。重要なのは、壁は、ひび割れすることなくセッティング中のローリング動作をサポートするのに十分な厚さである必要があるが、セッティング力を 70% 軽減できるほど十分に薄くなければならないということです。特定の壁厚要件がある場合は、図面をお送りください。実現可能性を検証し、用途に最適な設計を推奨します。

Q: 「半中空リベットにアルミニウムや真鍮ではなく銅を選択する理由は何ですか?」

A: 選択はアプリケーションの優先順位によって異なります。銅は 100% IACS の電気伝導率と 401 W/m・K の熱伝導率を備えています。リベットに電流を流したり熱を伝えたりする必要がある場合、銅が唯一の選択肢です。また、天然の抗菌特性も備えているため、食品機器や衛生管理が重要な用途に最適です。真鍮はより硬く、機械用途での耐摩耗性が優れていますが、導電率は低くなります (~28% IACS)。アルミニウムは最も軽量で非磁性ですが、アルミニウムほどの導電性や抗菌特性はありません。上記の LED 器具のケースでは、お客様はドライバー ボードから効率的に熱を逃がす必要があるため、銅が不可欠でした。
