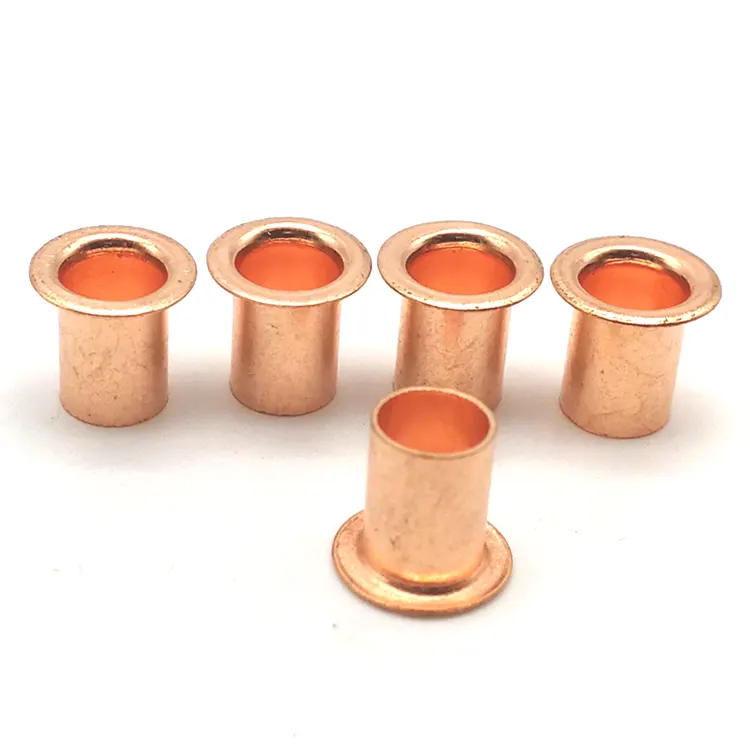

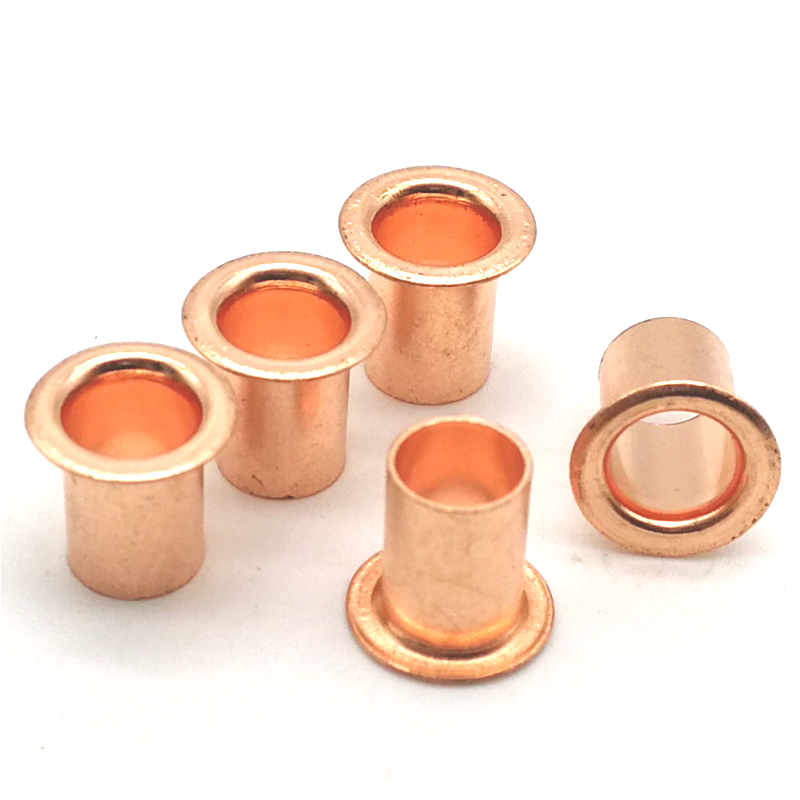

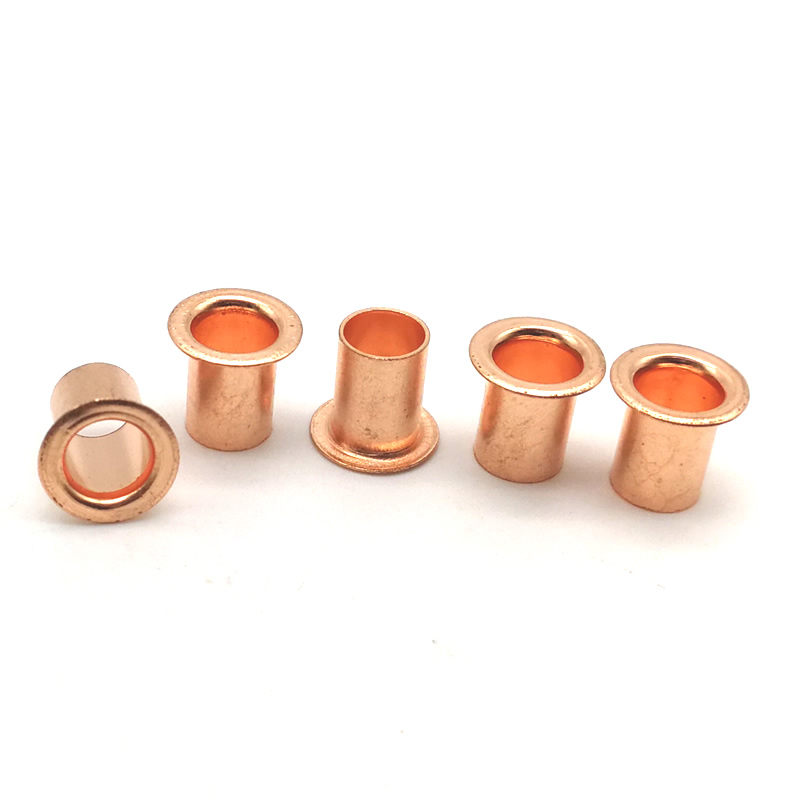

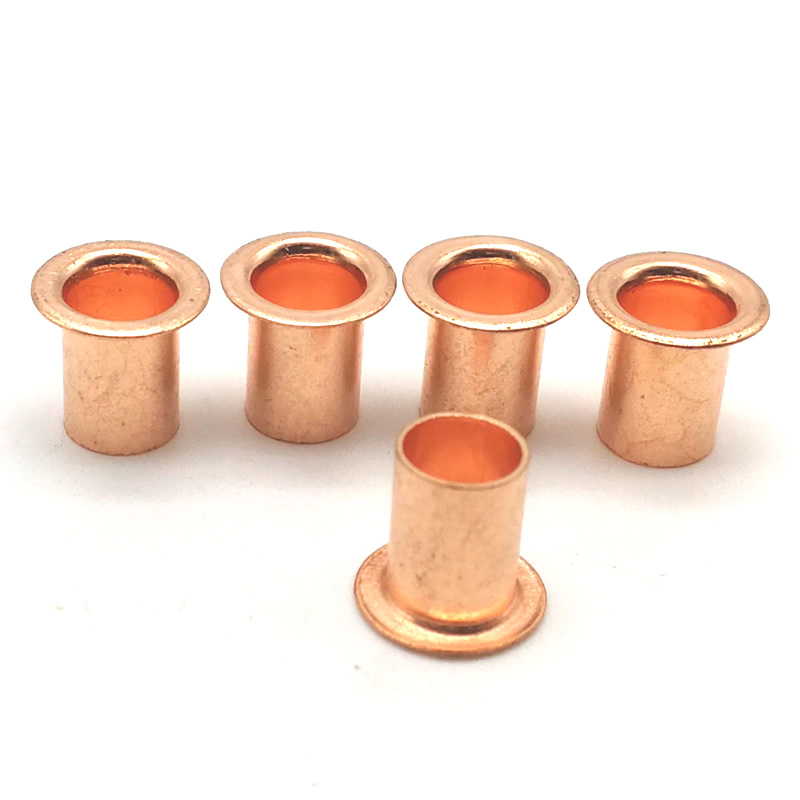

銅管リベット

銅管リベット– 一般的にも呼ばれます銅中空リベット– 実際の C11000 銅管ストックから作られた中空ファスナーです。同じ商品です。二つの名前。どのような呼び名であっても、私たちは同じ信頼できるファスナーを作ります。

なぜ銅を指定するのでしょうか?なぜなら、銅は他のパイプリベット素材が匹敵することができない 3 つの機能を備えているからです。他のものよりも優れた電流を流します (100% IACS)。他のものよりも速く熱を移動します (401 W/m・K)。そして細菌を自然に殺します。アプリケーションでこれらのいずれかが必要な場合は、銅が答えです。 3 つすべてが必要な場合、答えは銅だけです。

銅 vs. その他 – 重要な数字

銅パイプリベット、半管状、中実 – どこに適合するか

C11000 銅 – 材料特性

利用可能な仕上げ

実際のアプリケーションの 1 つ – 電源ヒートシンク アセンブリ

高出力産業用電源のメーカーは、ヒートシンクを回路基板に取り付けるための留め具を必要としていました。スチール製のネジは機械的接続を提供しますが、熱伝導が悪く、熱の蓄積によりコンポーネントの寿命が短くなります。お客様は、重要なコンポーネントから熱を逃がしながら、永久的な機械的接合を提供するファスナーを必要としていました。

C11000 銅パイプ リベット - シャンク 4.0 mm、丸頭 7.5 mm、バレル長 6.0 mm、プレーン仕上げを提供しました。銅は 401 W/m·K の熱伝導率を実現し、電源から効率的に熱を放散しました。中空のデザインは最小限の力で広がり、回路基板に損傷を与えることはありませんでした。お客様は、500 個の電源で 500 個のリベットをテストしました。 5,000 回の熱サイクル後も故障はゼロです。現在、彼らは当社のパイプリベットを年間 150,000 個のバッチで注文しています。

銅管から完成したリベットまで – 私たちの作り方

銅パイプリベットは、純正の C11000 銅管ストックとして始まります。銅は柔らかく延性があるため、簡単に流れますが、跡もつきやすいです。当社のプロセスは、材料を損なうことなく、きれいで安定したリベットを製造できるように設計されています。

チューブの調達– 認定工場からの認定 C11000 銅管。各コイルにはミルテスト証明書とヒートナンバーが付属しています。

受入検査– チューブストックの外径 (±0.02mm)、肉厚、および銅含有量がチェックされます (分光計は ≥99.9% を確認します)。仕様外の材料は拒否されます。

チューブの切断– チューブは正確なブランク長さに合わせて切断されます。各ブランクは 1 つのリベットになります。

見出し– 切断されたチューブブランクはヘッダープレスに配置されます。超硬ダイは、一方の端にヘッド (丸、平、皿頭) を形成します。研磨されたダイは表面の跡を防ぎます。

トリミング– ヘッドエッジ周囲のバリが除去されます。

タンブリング– 微細なバリが除去されます。

メッキまたはコーティング (指定された場合) –必要に応じて適用されます。

最終検査– 100% 光学選別。 AQL サンプルは手動で検証されました。寸法レポート、材料証明書、および適合証明書が発行されます。

サンプルリードタイム: 5–標準は 7 日間。カスタム ツール: 15 ～ 20 日。

私たちが協力する相手 – 世界中のメーカーから信頼されています

当社は北米、ヨーロッパ、アジアのメーカーに銅管リベットを供給しています。当社のお客様は以下を構築します。

• 電源および産業用電子機器 – ヒートシンク付属品、熱管理
• 配電機器 - バスバー接続、接地アセンブリ
• LED 照明 – 熱転写、ドライバーボードの取り付け
• 船舶用電気システム – 耐食性接続、導電性
• 食品加工装置 – 抗菌表面、衛生的なアセンブリ
• HVAC システム – 熱管理、耐食性

当社は、迅速なプロトタイピングから大量生産まで、小規模の組立工場と大規模な OEM の両方と提携しています。当社の強みは柔軟性です。カスタムサイズ、素早いサンプル、そしてどの量でも一貫した品質です。

よくある 3 つの質問

Q: 「量産注文する前にサンプルを入手できますか?」

A: はい – すべての製品のサンプルを提供しています。既存の標準仕様の場合、サンプルは無料で提供されます。お客様のご負担は送料のみです。カスタム サイズまたはカスタム ツールの場合、サンプルの入手可能性とリードタイムは特定の要件によって異なります。図面または仕様を当社の営業チームにご連絡ください。サンプルのコストと納期についてアドバイスさせていただきます。

Q: 「熱管理用途に真鍮やアルミニウムではなく銅パイプリベットを選択する理由は何ですか?」

A: 銅の熱伝導率は 401 W/m・K ですが、真鍮の熱伝導率は約 120 W/m・K、アルミニウムの熱伝導率は約 140 W/m・K です。電源、LED 照明、電子機器など、熱放散が重要な用途には銅が最適です。熱性能の違いは、コンポーネントの寿命とシステムの信頼性に直接影響を与える可能性があります。上記の電源のケースでは、お客様は敏感なコンポーネントから効率的に熱を逃がす必要があるため、銅が不可欠でした。

Q：「銅管リベットは腐食しますか？変色するのはなぜですか？」

A: 銅は錆びません。時間の経過とともに保護的な緑青が形成されます。この緑青は実際に下地の金属を保護し、屋外環境での寿命を延ばします。明るい赤色から濃い茶色または緑色への色の変化は表面上のものであり、機械的または電気的性能には影響しません。明るい仕上げを維持する必要がある場合は、タンブル (明るい) またはラッカー仕上げの銅パイプ リベットを指定してください。上記の電源ケースの場合、屋内の産業用エンクロージャでは緑青が許容されるため、お客様はプレーン仕上げを選択しました。
