平頭リベット

平頭リベットは、他の皿リベット以外のスタイルのリベットよりも低い位置にあります。 5 mm リベットの場合、平頭は表面からわずか 0.8 ～ 1.2 mm 突き出ます。これは、スライド機構を通過し、コンポーネントを積み重ねることができ、生地の引っ掛かりを防ぐのに十分な低さです。また、皿頭とは異なり、平頭は特別な穴の準備を必要とせず、まっすぐにドリルで穴を開けるだけです。

フラットとラウンド – 並べて比較

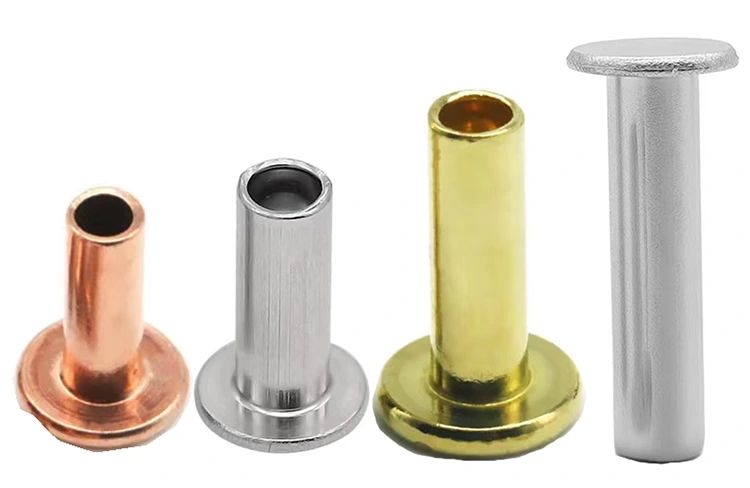

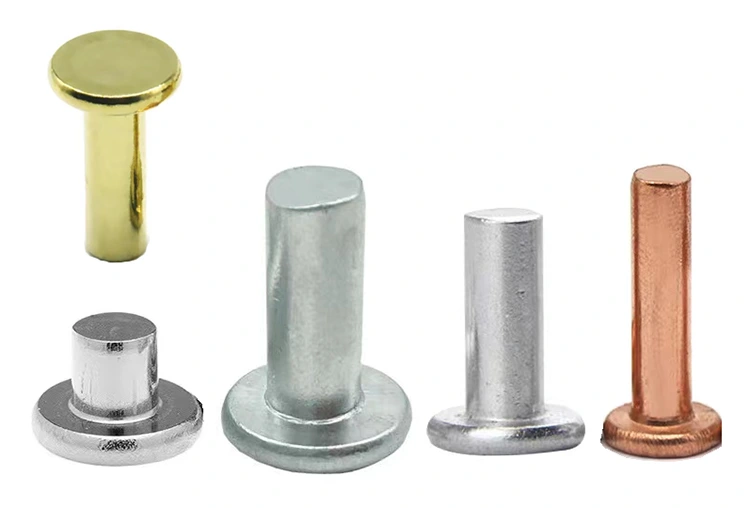

私たちが作るもの – 3 つのデザイン、複数の素材

利用可能な材料:低炭素鋼、ステンレス鋼 (304/316)、真鍮 (C2680)、銅 (C11000)、アルミニウム (5052/5056)

仕上げ:亜鉛メッキ、黒色酸化膜、不動態化処理、ラッカー塗装、ニッケルメッキ、アンティーク加工、陽極酸化処理、無地 – 素材に応じて異なります。

実際の用途 – オフィスチェアのアームレスト機構

人間工学に基づいたオフィスチェアのメーカーは、アームレストの高さ調整機構を組み立てるために丸頭リベットを使用していました。丸いヘッドは表面から 2.8 mm 突出しており、調整中にユーザーの衣服に引っかかる程度です。顧客からは、袖の引っかかりや肘掛けの傷について苦情が寄せられました。お客様は、同じ強度でより薄型のリベットを必要としていました。

Nuote Metals は、亜鉛メッキ鋼製平頭半管状リベットを供給しました – シャンク 4.0mm、平頭 8.0mm、バレル長 10.0mm。平らなヘッドは表面からわずか 0.9 mm 上にあり、衣服をはがし、引っ掛かりを防ぐのに十分な低さです。半管状の空洞により設定力が 60% 軽減され、プラスチック製のアームレスト ハウジングへの損傷が防止されました。亜鉛メッキにより腐食から保護され、長期の耐久性が得られます。

お客様は 500 脚の椅子でリベットをテストしました。 10,000回の調整サイクル後も、引っかかりや緩みはありません。彼らは現在、年間 200,000 個のバッチで平頭リベットを注文しています。

標準オプション - サイズ、材質、仕上げ

シャンク径:1.5～8.0mm

材料：鋼、ステンレス鋼（304/316）、真鍮、銅、アルミニウム

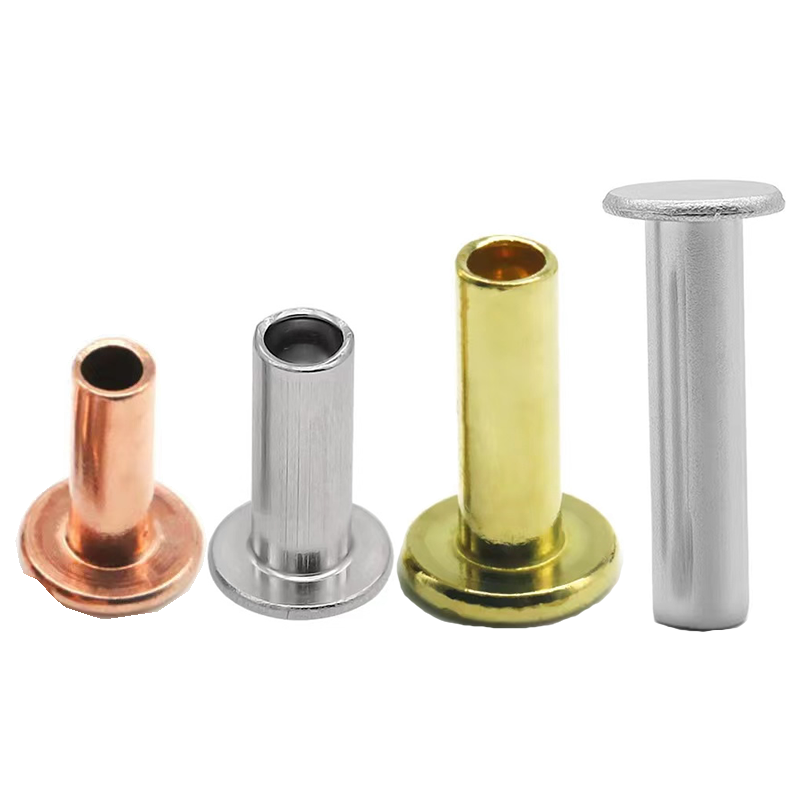

デザイン: 中実、半チューブラー、またはフルチューブラー

仕上げる: 材質に依存 (亜鉛、不動態化、ラッカー塗装、ニッケル、陽極酸化処理など)

長さ: 材料スタックの厚さに合わせてカスタマイズ

公差：シャンク±0.05mm、ヘッド±0.15mm、長さ±0.15mm。カスタム寸法も利用可能です。標準サイズの場合は工具代はかかりません。

平頭リベットの製造方法 – フラッシュフィットのための精密成形

平頭は丸頭よりも成形が困難です。シャンクからヘッドへの急激な移行部分で金属にしわが寄る必要があります。当社の冷間圧造プロセスはそれを防ぎます。

シーケンス:

• 伸線 – 正確なシャンク径 (±0.02mm) に伸線された材料
• カットオフ – ブランクの長さにせん断
• 最初の打撃 - 空白の四角形と中央揃え
• 2 番目のブロー (予備成形) – ダイは制御されたコーナー半径を持つ平頭形状を開始します。
• 3 番目のブロー (コイニング) – フラット ダイによりヘッドが最終厚さまで圧縮され、±0.05 mm 以内の平坦度が確保されます。
• 4 番目の打撃 (半チューブラーまたはフルチューブラー) – パンチによりキャビティが作成されます (ソリッドの場合は省略されます)。
• トリミング – フラッシュを削除しました
• タンブリング – 微細バリの除去
• メッキまたはコーティング – 指定どおりに適用

当社のフラットヘッドの外観が優れている理由: コイニング段階はオプションではなく、プロセスに組み込まれています。すべてのフラットヘッドは、直径だけでなく平面度もチェックされます。

品質チェック – 私たちが検証する内容、それが重要な理由

私たちのプロセス:入線チェック → 最初の製品検査（10 個、各寸法確認） → 工程内チェック（500 個ごとに 5 個） → セッティングテスト（2,000 個ごと） → 100% 光学選別 → AQL 手動サンプル。

すべての出荷には、材料証明書、寸法レポート、および適合証明書が含まれます。

平頭リベットが使用される場所

• オフィスおよび家庭用家具 – 肘掛け、スライド機構、積み重ね可能な椅子、引き出し
• 自動車 – インテリアトリム、パネルアセンブリ、シートコンポーネント
• 医療機器 – 衛生的に重要な表面、手袋の引っ掛かり防止、スライドコンポーネント
• 電子機器のエンクロージャ – 隙間の狭いシャーシ アセンブリ、カバー、ハウジング
• 荷物 – ハンドルトラック、スライド機構、フラッシュ仕上げのハードウェア
• 産業機器 – コントロールパネル、マシンガード、スライドガード
• 航空宇宙 – インテリアパネル、シートコンポーネント、トリムアセンブリ

本番環境向けに構築 – ドキュメントによって裏付けられています

当社は、家具ブランドから医療機器サプライヤー、自動車メーカーに至るまで、北米、ヨーロッパ、アジアのメーカーと協力しています。

すべての発送には以下が含まれます:

• ミルテスト証明書 – 化学組成と引張特性
• 寸法検査レポート – バッチからの実測値
• メッキまたは不動態化証明書 – 厚さの検証 (該当する場合)
• 適合証明書 – 署名済み、バッチ追跡可能

認証済み: ISO 9001:2015、RoHS、REACH

よくある 3 つの質問

Q1: 皿リベットと皿リベットの違いは何ですか?

A: 平らなヘッドは表面からわずかに上に位置し (5 mm シャンクの場合は 0.8 ～ 1.2 mm)、側面のプロファイルが真っ直ぐです。必要なのはまっすぐな穴だけで、特別な準備は必要ありません。皿頭は表面と完全に同一面または表面の下に配置されますが、事前にドリルでテーパー穴をあけておく必要があります。速度とコストが重要な薄型アプリケーションにはフラットヘッドを選択してください。絶対的な突出ゼロを必要とする用途には皿穴を選択してください。

Q2: 平頭リベットは引っ掛かりなくスライド用途に使用できますか?

A: はい。 5mm シャンクに対して 0.8 ～ 1.2mm の突出量で、フラットヘッドはほとんどの滑り面を通過できるほど十分に低いです。上記のオフィスチェアの場合、ヘッド高さ 0.9 mm がアームレスト機構を完全にクリアしました。クリアランスが0.8mmより狭い場合は、皿リベットに変更することをお勧めします。

Q3: ソリッド、セミチューブラー、フルチューブラーのどのデザインを選択すればよいですか?

A: セミチューブラーはほとんどの用途でのデフォルトの選択です。設定力の 25 ～ 30% で固体強度の 80 ～ 90% になります。耐荷重アセンブリの構造に最大の強度が必要な場合は、ソリッドを選択してください。柔らかい素材を扱う場合、または最小限の設定力が必要な場合は、フルチューブラーを選択してください。 3 つのデザインはすべて、同じフラット ヘッド プロファイルで利用できます。
