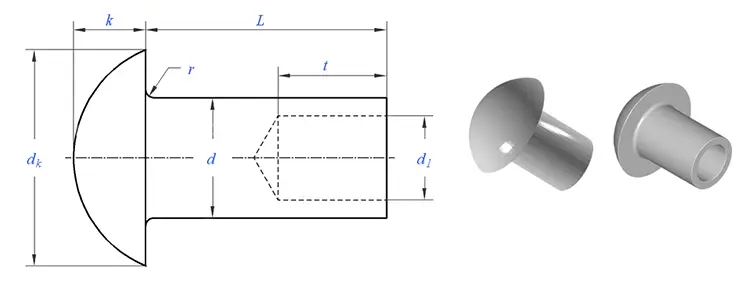

マッシュルームヘッド半管状リベット

リベットの頭が革、布地、ゴム、プラスチック、さらには皮膚などの柔らかい素材に接触する場合、鋭利な刃は容認できません。マッシュルームヘッドの半管状リベットは、幅が広くて低いドームと、切ったり、引き裂いたり、磨耗したりしない十分な丸みを帯びたエッジでこの問題を解決します。半中空キャビティは中実リベットに比べて固定力を 70% 軽減し、材料と生産ラインの両方に優しいリベットです。

キノコ頭 vs. 他の頭 – 優しいエッジが勝つところ

マッシュルームの頭は丸い頭よりも幅が広く、低く、その端には十分な丸みがあり、頭から素材までの急激な移行はありません。このため、柔らかい素材には最も安全な選択となります。

次の場合にマッシュルームヘッドを選択してください。リベットは柔らかい素材に接触します。リベットは皮膚や衣服の近くにあります。滑らかなエッジを持つ広い座面が必要です。ヘッドは控えめでありながら完成度の高いものにしたいと考えています。

セミチューブラー vs. 中実 – 中空が勝つところ

セミチューブラーのデザインはテールに浅いキャビティ (バレルの長さの 45 ～ 55%) を備えています。取り付け中、この中空セクションの薄壁のみが外側に回転してクリンチを形成します。必要な力は中実リベットの 25 ～ 30% のみです。

実際のアプリケーションの 1 つ – 産業機器のエンクロージャ

産業用電気エンクロージャのメーカーは、丸頭リベットを使用して取り付けブラケットをプラスチック ハウジングに取り付けていました。時間が経つにつれて、丸頭の狭い座面によりハウジング材料に応力亀裂が発生しました。お客様は平頭リベットを試しました。荷重分散はより良好でしたが、鋭利なエッジにより取り付け中に表面が傷つきました。

当社は、亜鉛メッキ鋼製マッシュルームヘッド半管状リベット - シャンク 4.0 mm、ヘッド直径 9.5 mm、バレル長 8.0 mm を提供しました。幅広のマッシュルームヘッドにより、クランプ力がプラスチックハウジング全体に均等に分散されます。滑らかな丸みを帯びたエッジにより、表面のマーキングがなくなりました。薄型なので、かさばらずにハウジングにすっきりと収まりました。お客様は、200 個のエンクロージャーにわたって 500 個のリベットをテストしました。 10,000 回の振動サイクル後も応力亀裂や表面損傷はありません。彼らは現在、当社のマッシュルーム ヘッド リベットを年間 150,000 個のバッチで注文しています。

材質と仕上げ - 当社が提供するもの

Nuote Metals は、複数の材料ファミリーのマッシュルームヘッド半管状リベットを製造しています。

標準仕上げ:亜鉛メッキ、ニッケルメッキ、不動態化、ラッカー塗装、アンティーク仕上げ、無地。

マッシュルームヘッドの違い – エッジ半径が重要な理由

キノコの頭は、幅が広く、低く、滑らかなので、簡単に認識できます。しかし、その単純な形状には正確な工具が必要です。エッジ半径は最も重要な寸法であり、これによりリベットが柔らかい材料に食い込むのを防ぐことができます。ヘッダーダイに半径を研削し、最初の製品ごとにそれを検証します。荷重が均等に分散されるように、下面は平らでなければなりません。これをバッチごとにチェックします。

製造プロセス – リベットの作り方をご覧ください

当社の冷間圧造プロセスでは、ワイヤーが連続的に完成したマッシュルームヘッド半管状リベットに変換されます。

材料の準備:認定ワイヤは正確なシャンク径 (±0.02mm) まで伸線されます。分光計は材料のグレードを検証します。仕様外の材料は生産開始前に拒否されます。

冷間圧造：ワイヤはマルチステーションのコールドヘッダーに送られます。単一のシーケンスで、ブランクは四角形にされ、ヘッドは十分なエッジ半径で形成され、半中空キャビティは 45 ～ 55% の深さで押し出されます。研磨された超硬ダイスが表面の跡を防ぎます。

トリミングとタンブリング:バリを除去し、微細なバリを除去します。

メッキまたはコーティング:指定どおりに適用 – 亜鉛、ニッケル、不動態化、ラッカー、またはアンティーク仕上げ。

最終検査:100% 光学選別により、ヘッド直径、ヘッド高さ、エッジ半径、シャンク直径、バレル長、キャビティ深さを検証します。 AQL サンプルは手動で検証されました。

サンプルリードタイム:標準は 5 ～ 7 日。カスタム ツール: 15 ～ 20 日。

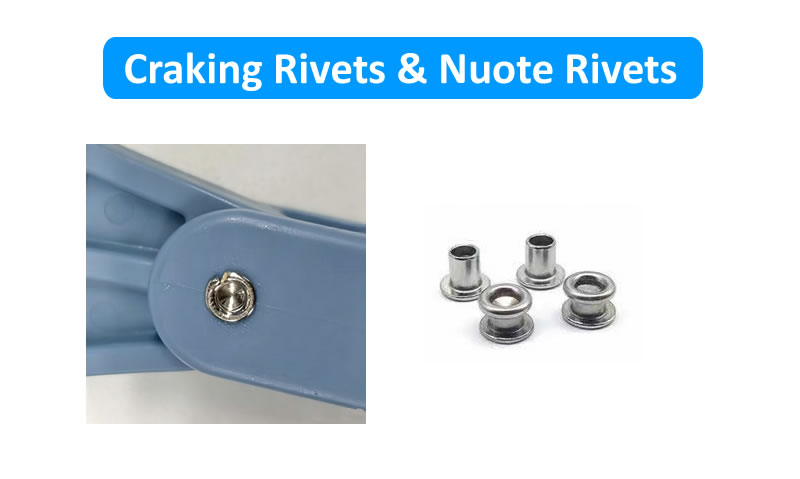

良いリベットと悪いリベット – 何を探すべきか

すべてのマッシュルームヘッド半管状リベットが同じように作られているわけではありません。高品質のリベットと低品質のリベットを分けるものは次のとおりです。

粗悪なリベットは一見許容できるように見えますが、鋭利な刃先が柔らかい材料を損傷し、不均一なヘッドが適切に収まらず、不均一なキャビティによりクリンチが弱くなったり、取り付け中にリベットに亀裂が入ったりすることがあります。違いは生産ラインと現場に現れます。

お客様の声 - 本当のフィードバック

私たちはお客様に私たちを代弁してもらいます。上の画像は、産業機器メーカーから自動車サプライヤー、重機メーカーまで、生産ラインで当社のマッシュルームヘッド半管状リベットを使用したメーカーからの実際のフィードバックを示しています。

彼らは同じ理由で私たちに戻ってきます。

• 滑らかなエッジ– 半径が大きいため、切断や引き裂きが防止されます
• 優しい設定– 半中空設計により材料の損傷を防止
• 安定した品質– すべてのバッチが寸法および性能要件を満たしています
• 確実な配送– サンプルは 5 ～ 7 日で発送され、生産は計画通りに行われます

よくある 3 つの質問

Q: 「量産注文する前にサンプルを入手できますか?」

A: はい – すべての製品のサンプルを提供しています。既存の標準仕様の場合、サンプルは無料で提供されます。お客様のご負担は送料のみです。カスタム サイズまたはカスタム ツールの場合、サンプルの入手可能性とリードタイムは特定の要件によって異なります。図面または仕様を当社の営業チームにご連絡ください。サンプルのコストと納期についてアドバイスさせていただきます。

Q: 「マッシュルームヘッドとトラスヘッドの違いは何ですか? どちらも幅広に見えますか?」

A: 違いはエッジプロファイルです。マッシュルームヘッドのエッジには大きくてゆったりとした半径があり、滑らかで丸みがあり、急激な変化はありません。トラス頭はより鋭いエッジを持ち、半径が小さく、より明確です。マッシュルームヘッドは、リベットが革、布地、プラスチックなどの柔らかい素材に接触する用途向けに特別に設計されています。トラスヘッドは、特大の穴や硬質プラスチックなどの用途で最大の座面が得られるように設計されています。端に指をなぞると、キノコの頭が滑らかで完成したように感じられます。トラスヘッドはより明確に感じられます。

Q: 「マッシュルームヘッド半管状リベットで達成できる最大エッジ半径はどれくらいですか?」

A: 最大刃先半径はヘッド径とシャンクサイズによって異なります。 9.5mm のマッシュルームヘッドを備えた一般的な 4mm シャンクの場合、0.8 ～ 1.2mm の半径を実現できます。これは、ほとんどの柔らかい素材で切断や磨耗を防ぐのに十分な滑らかさです。より大きな半径が必要なカスタム アプリケーションの場合は、ヘッダー ダイの形状を変更できます。制限要因はヘッドの直径です。ドームの形状を損なうことなく半径がヘッドの高さを超えることはできません。材料の種類と用途の詳細をお送りください。お客様のニーズに最適な半径を推奨します。
