CNC 加工コンポーネントの図面を準備するにはどうすればよいですか?

製造プロセスをスピードアップし、情報を CNC マシン コントローラーに転送する際のエラーのリスクを軽減するには、CNC 加工用のこのような技術図面をどのように準備すればよいでしょうか?

技術的な図面を描く能力は、すべてのエンジニアにとって基本的なスキルです。このような詳細なビューを作成できるため、部品やシステム全体をわかりやすい方法でグラフィカルに表現し、すべての寸法と公差を示し、スケールを維持し、必要な寸法や角度を提供することができます。

CNC 技術図面には何を含めるべきですか?

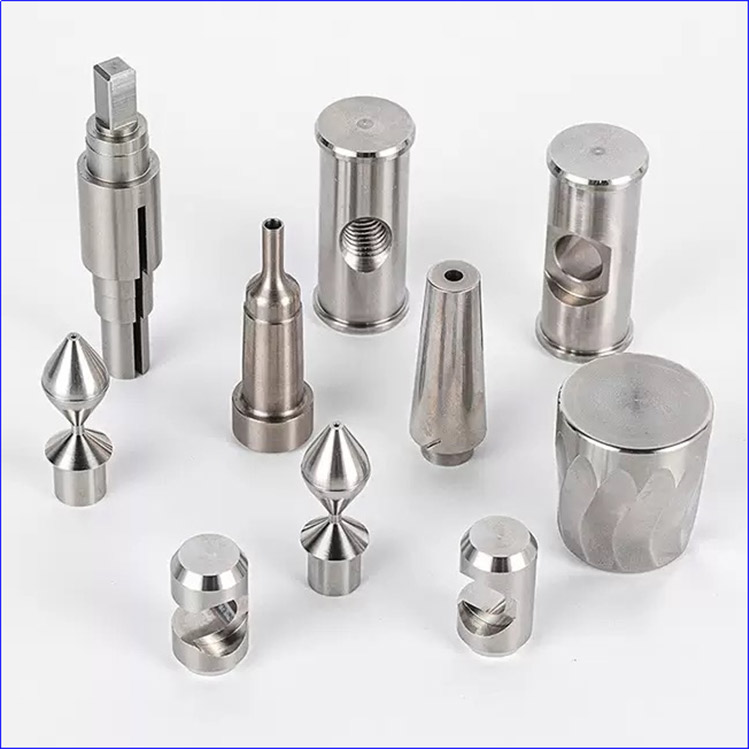

CNC 機器 (CNC フライス盤または旋盤) を備えた会社に送られる技術図面には、注文された部品の形状が正確に記述されています。これはプロジェクトの技術文書の一部を形成し、適切な見積もりを受け取るために必要な重要な情報です。CNC精密機械加工部品生産。

CNC 加工プロジェクトを準備する方法と、そのような文書にどのような情報を含める必要があるか:

可読性を最大限に高めるために、慎重な準備を行う必要があります。たとえば、ビューが重なってはいけません。

必要な寸法情報 (長さ、幅、深さ、角度、半径、穴、ねじ山など) をすべて含め、説明とともに表示します。必要に応じて補足情報を提供する必要があります。

必要なすべての溝、ねじピッチなどを説明します。図面内の特定が難しい領域がある場合（詳細な説明が必要な場合など）、別のビューを作成し、より読みやすい縮尺で説明します。

できれば部品の説明と一致する縮尺を使用して、注文する部品の等角投影図を少なくとも 1 つ含めてください。

凡例を追加します (例: 「すべての寸法はミリメートル単位です」または「単一の文字 x は...を表します」)。

表面仕上げ要件を指定します (例: 「さらなる陽極酸化処理のため」)。

標準公差情報 (「0.1 mm 未満」など) を含めます。

と一緒に送られた技術図面については、CNC加工注文する場合は、必要な材料 (例: 「7075 アルミニウム」) またはこの特定の技術図面の作成に使用される規格を含めることをお勧めします (部品の設計に精通している場合は、これを提供できます)。 ISO 規格 (記憶から決定された必要な表面仕上げなど) も含めます。

このリストは比較的長いですが、経験豊富な製図者またはエンジニアは、この情報を図面に自動的に含めます。

情報が不足している場合は、Nuote Metals のような専門の CNC 加工会社が気づき、説明を求めます。遠慮しないでくださいお問い合わせ援助のために。

CNC 加工技術図面がどのような形式で提供されるかに関係なく、図面は読みやすく、注意深く精査される必要があります。これにより、技術図面が読みやすくなるだけでなく、図面に含まれる情報を CAD ソフトウェアに転送したり、CNC マシンで使用される G コードに変換したりする際に、後で問題が発生することも回避されます。

技術図面はどのような形式で納品する必要がありますか?

顧客、見積りチーム、または最終的に注文を遂行するチームの観点から見ると、最適な形式は 3D CAD ファイルまたはそのようなソフトウェアによって生成されたファイルであり、できればベクトル形式 (たとえば、PDF として保存) です。

この形式によりコンピュータ間の高速転送が可能になり、追加の変換価格が必要かどうかを CNC 加工に携わる社内スタッフに即座に通知します。

また、部分データを CAD ソフトウェアに迅速に転送し、さらに CNC マシンが理解できる G コードに変換することもできます。

なぜ細心の注意を払って技術図面を作成するのでしょうか?

理由は簡単です。注文した製品が間違って製造される可能性があるエラーのリスクを最小限に抑えるためです。CNC旋削部品。多くの場合、単一の寸法の指定ミスにより、部品のバッチ全体が再溶解されたり、コストのかかるさらなる加工が行われたりする可能性があります。

さらに、これらを専門とするほとんどの企業は、CNC加工サービス技術図面はその後の作業のための重要な文書であると考えてください。

CAD ファイル内の部品情報は CNC マシン コントローラーに簡単に転送できますが、技術図面内の寸法や内部特徴に関する特定のデータは、正確性検証プロセスの開始点および参照として機能します。

これは、特に多数の要素を操作する場合に重要です。 1 つの値が間違っていると、プロジェクト全体が影響を受ける可能性があり、修正や再起動が必要になります。

Nuote Metals では、プロジェクトのすべての技術図面を徹底的にレビューします。すべての寸法が読みやすく、注文された部品がこの文書に基づいて製造できることを確認します。もちろん、部品設計の実現可能性を確認するために、図面に基づいたサンプルもお客様に提供します。
