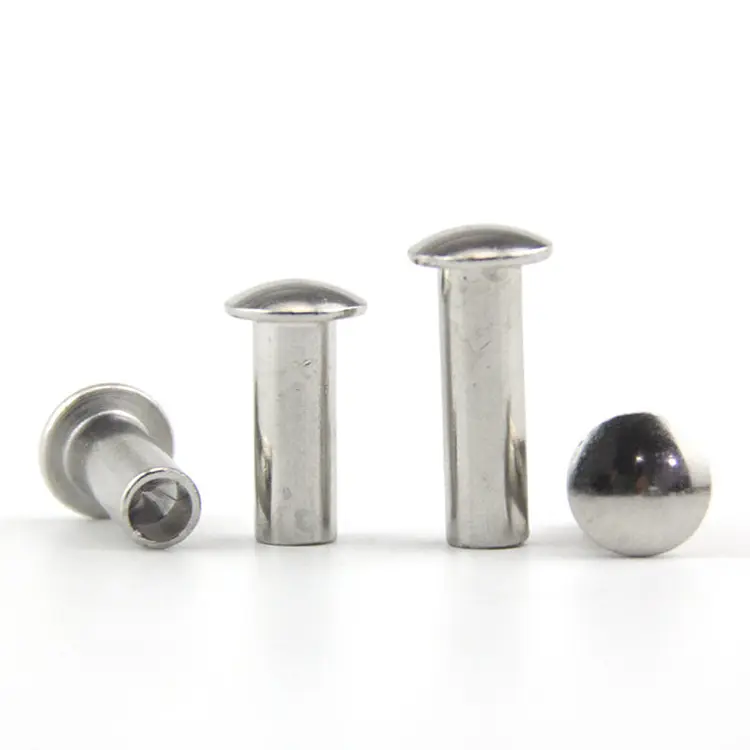

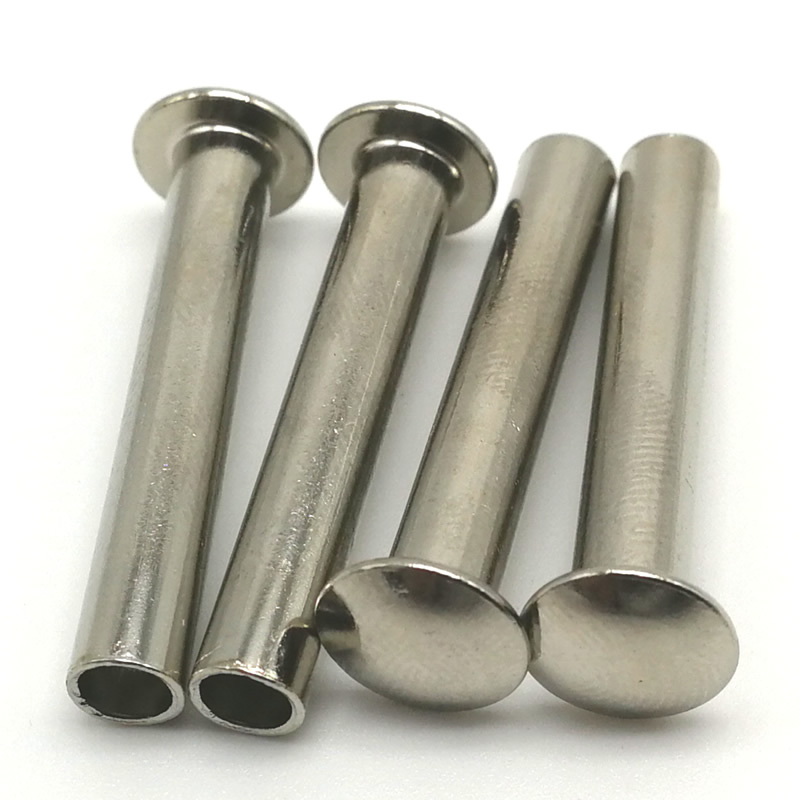

トラス頭半管状リベット

プラスチック、革、薄い金属板、複合材料などの柔らかい素材を固定する場合、標準的な丸頭リベットでは失敗することがよくあります。狭い座面に力が集中し、時間の経過とともにヘッドが抜けていきます。のトラス頭半管状リベットこの問題は、クランプ力をより広い領域に分散する非常に幅広で薄型のドームによって解決されます。

半中空のキャビティにより、中実リベットと比較して取り付け力が最大 70% 削減されます。強いプレスをしたり、脆い材料に亀裂が入る危険性を伴わずに、リベットの保持力が得られます。

トラスヘッドと他のヘッド – 余分な幅が重要な理由

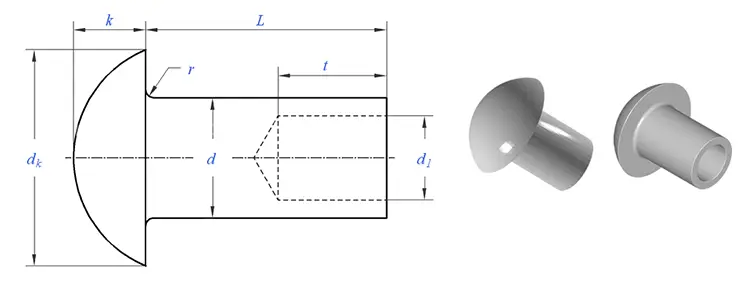

トラス頭は、標準的な頭部の形状の中で最も幅の広い頭部です。直径はシャンク径の2.2～2.8倍です。他の一般的なヘッドと比較してください。

幅が広くて低いドームは、リベットが内蔵ワッシャーのように機能することを意味します。荷重を分散し、引き抜けを防ぎ、引っかかりを避けるために十分な高さに配置されます。

トラスヘッドセミチューブラー vs. トラスヘッドソリッド – セミホローの利点

どちらのヘッド スタイルも同じワイド プロファイルを共有します。違いはシャンクにあります。

半管状のデザインはテール部分のみが膨らむため、周囲の素材に損傷を与えてはならないピボット ポイントやアセンブリに最適です。ほとんどの家具、電子機器、電化製品の用途では、半管状バージョンは生産効率を維持しながら十分な強度を提供します。

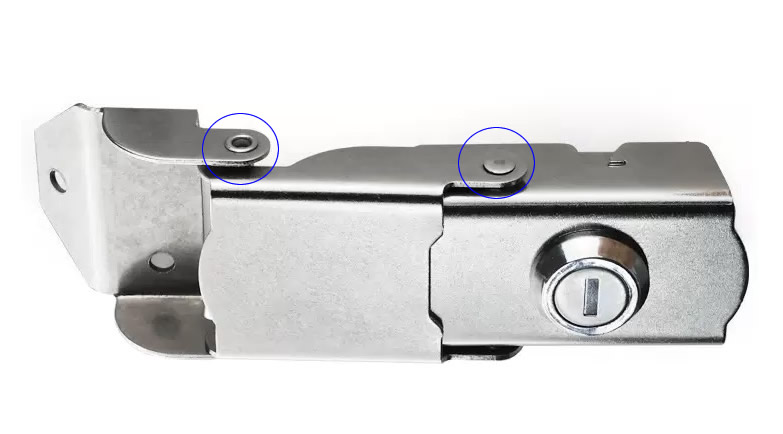

実際の用途の 1 つ – ステンレス製のロック機構

産業用南京錠のメーカーは、亜鉛ダイカストの本体をひび割れさせることなく内部のロック プレートを固定できるリベットを必要としていました。元の丸頭リベットは、ラッチ力が繰り返されると抜けてしまいました。

Nuote Metals は 304 ステンレス製トラスヘッド半管状リベットを提供しました – シャンク 4mm、バレル長 6mm。非常に幅広の 9 mm ヘッドが大きなクリアランス ホールを埋め、300 N のラッチ力が繰り返されても抜けを防止しました。 50,000回のサイクルテスト後も、緩みはありませんでした。お客様は、トラスヘッドの設計により二次ワッシャーが不要になったと評価しています。

材質と仕上げ - 当社が提供するもの

原材料からリベット完成品まで – 製造方法

トラス頭半管状リベットは冷間圧造によって製造されます。幅広のトラス頭は、しわのない均一な金属の流れを確保するために多段階の成形を必要とします。

1. 資材調達– 認定工場からの認定ワイヤ。各コイルにはミルテスト証明書とヒートナンバーが付属しています。

2. 入荷検査– 直径、硬度、材料組成が検証されています。分光計でグレードを確認します。仕様外の材料は拒否されます。

3. ツールのセットアップ– 超硬ヘッダーダイは検査され、トラスヘッドプロファイルと半管状キャビティ用にセットアップされています。

4. 最初の商品検査– 10 個のリベットを光学コンパレーターで測定。ヘッド径、ヘッド高さ、シャンク径、バレル長、キャビティ深さを検証。

5. 量産– 工程内チェック: 500 個ごとに 5 個のリベット。何らかのドリフトが発生すると印刷機が停止します。

6. 工程内検査– 2,000 個ごとに、サンプル材料に 3 本のリベットを取り付けます。クリンチは対称性と堅さについて検査されます。

7. メッキまたはコーティング– 指定どおりに適用されます。

8. 最終出荷検査– 100% 光学選別。 AQL サンプルは手動で検証されました。寸法レポート、材料証明書、および適合証明書が発行されます。

当社の認証 – 品質の証明

Nuote Metals は、トラスヘッド半管状リベットのすべてのバッチの完全なトレーサビリティと品質文書を維持しています。

• ISO 9001:2015 – 認定された品質マネジメントシステム
• RoHS 準拠 – SGS サードパーティテストにより検証済み
• REACH 準拠 – 現在の SVHC 宣言
• SGS テストレポート – 特定のバッチについてはリクエストに応じて入手可能
• 材料証明書 – オリジナルのコイルまで追跡可能なミルテスト証明書

すべての認定およびテスト レポートは、ダウンロードするか、リクエストに応じて入手できます。私たちは完全な透明性を信じており、私たちが主張していることは証明できます。

世界中の顧客と協力する

当社はトラス頭半管状リベットを北米、ヨーロッパ、アジアのメーカーに供給しています。当社のお客様は以下を構築します。

• ロック機構とハードウェア - 南京錠、ラッチ、ヒンジ
• フェンスおよび屋外構造物 – アルミフェンス、ガーデンパネル
• 電子機器の筐体 – 薄い金属およびプラスチックの筐体
• 自動車内装 – トリムパネル、ソフトアセンブリ
• ラゲッジおよびケース – ハンドルアタッチメント、コーナーブラケット
• 家電 – パネル アセンブリ、ヒンジ ポイント

当社は、迅速なプロトタイピングから大量生産まで、小規模の組立工場と大規模な OEM の両方と提携しています。

よくある 3 つの質問

Q: 「量産注文する前にサンプルを入手できますか?」

A: はい – すべての製品のサンプルを提供しています。既存の標準仕様の場合、サンプルは無料で提供されます。お客様のご負担は送料のみです。カスタム サイズまたはカスタム ツールの場合、サンプルの入手可能性とリードタイムは特定の要件によって異なります。図面または仕様を当社の営業チームにご連絡ください。サンプルのコストと納期についてアドバイスさせていただきます。

Q:「トラス頭半管状リベットにはどのような材質がありますか?」

A: 当社では、低炭素鋼 (亜鉛メッキ、大量生産向けのコスト効率の高い)、ステンレス鋼 (304/316) (屋外および海洋向けの永久耐食性)、アルミニウム (軽量、非磁性、フェンスや電子機器に最適)、真鍮 (C2680) (装飾用、導電性、目に見えるハードウェア向けの非磁性) の 4 つの材料ファミリーを提供しています。 4 つすべてが同じ幅広トラス ヘッド プロファイルで利用可能です。

Q: 「トラスヘッドの半管状リベットが柔らかい素材を突き抜けるのを防ぐにはどうすればよいですか?」

A: トラスヘッドは抜けを防止するように特別に設計されています。広い座面 (シャンク直径の 2.2 ～ 2.8 倍) により、他の標準的なヘッド スタイルよりも広い領域にクランプ力が分散されます。最良の結果を得るには、ヘッドの直径が材料の厚さに一致していることを確認してください。用途に基づいて最適なサイズを推奨します。上記の南京錠のケーススタディでは、丸い頭では問題があった部分でトラス頭によって抜けがなくなりました。
